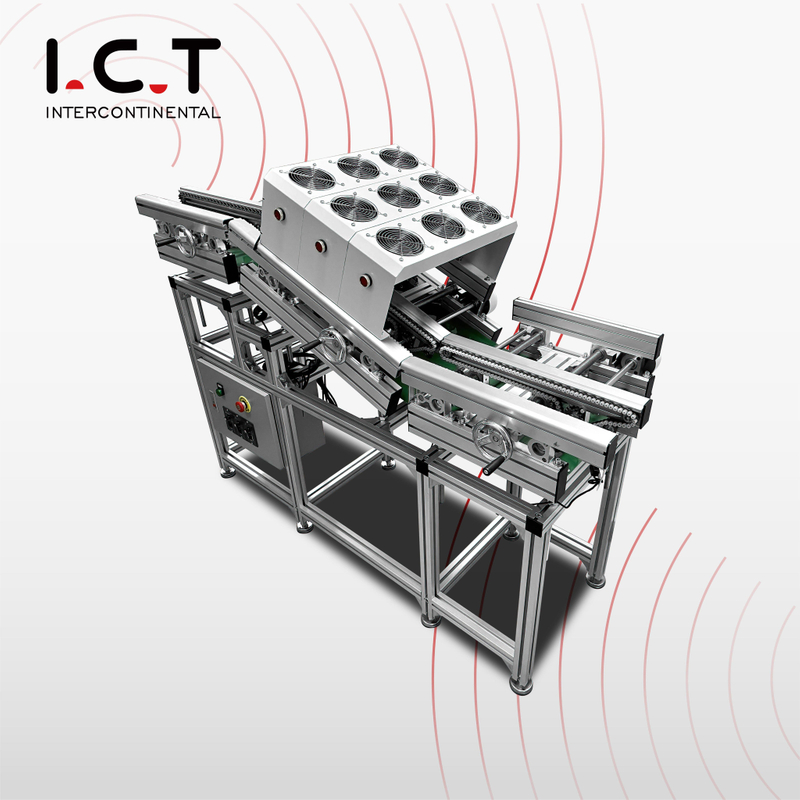

| פורק הלחמה גלים עם סקירת מסילה
פורק הלחמת גלים עם מסילה משמש לאחר מכונת הלחמת הגל בקווי ייצור DIP ו-THT. תפקידו העיקרי הוא לקבל לוחות PCB מולחמים ולהעביר אותם קדימה לקירור, בדיקה, תיקון, בדיקה או הרכבה. לאחר הלחמת גל, ייתכן ש-PCB עדיין יהיו בעלי טמפרטורת פני השטח גבוהה, ולכן פריקה יציבה חשובה הן לבטיחות המוצר והן לבטיחות המפעיל. ציוד זה משתמש בחגורה אנטי-סטטית בטמפרטורה גבוהה, קירור מאוורר, בקרת מנוע וגוף פלדה חזק. הגודל הסטנדרטי הוא 1200 4851400 מ'מ. רוחב PCB תומך ב-50-400 מ'מ וניתן להתאים אותו ללוחות מיוחדים.

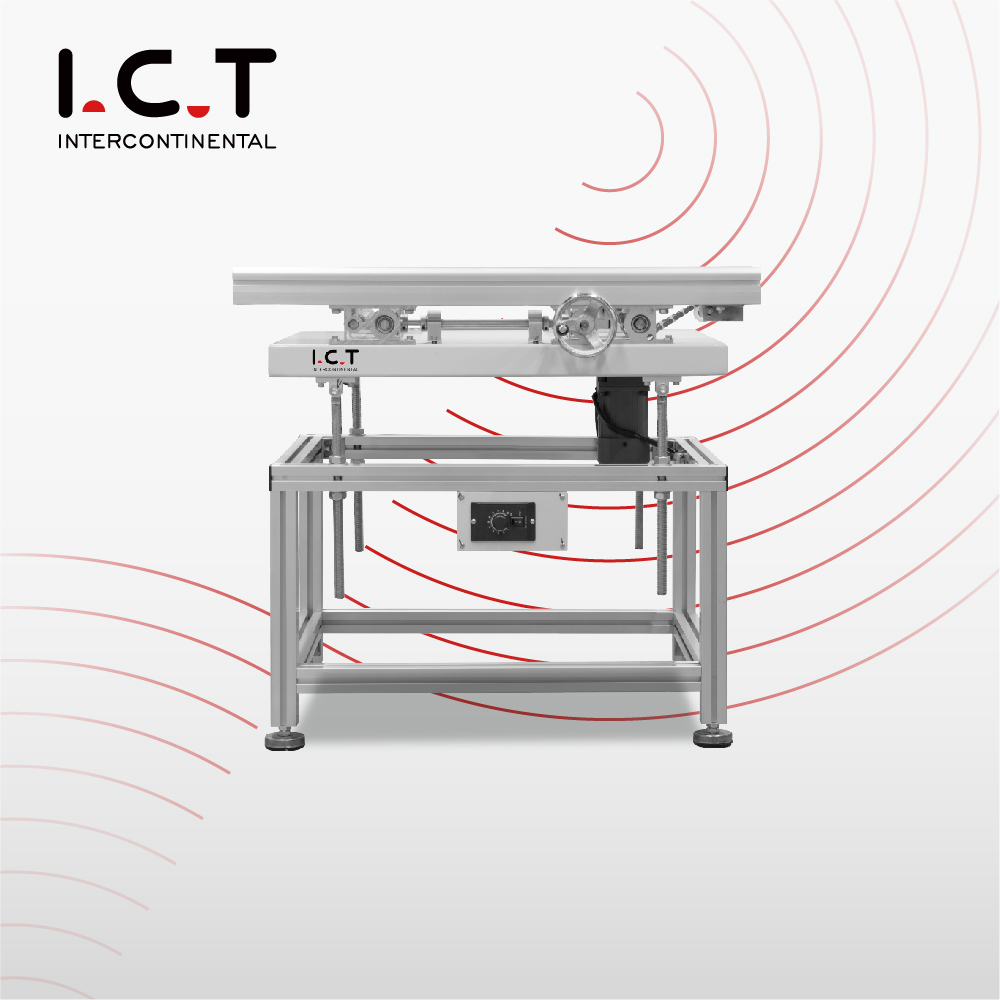

| תכונות המוצר בקו DIP
מטעין הגלים מותקן בדרך כלל לפני מכונת הלחמת הגלים. בקו DIP שלם, הוא מקבל PCB מקו הכנסה ידני, מכונת הכנסה אוטומטית או מסוע, ולאחר מכן מזין את הלוחות לתהליך ההלחמה. המכונה משתמשת במבנה אלומיניום, רוחב מסילה מתכוונן, בקרת מנוע והתאמת מהירות משתנה. הוא תומך ברוחב PCB מ-50 עד 350 מ'מ ובעובי PCB מ-0.6 עד 6.0 מ'מ. המעמיס מסייע בהפחתת הזנה ידנית לא יציבה והופך את החיבור בין החדרה להלחמה לחלק יותר. עבור מפעלים המייצרים לוחות THT, שלב ההעברה החזיתי הזה עוזר לשמור על קצב התהליך מבוקר יותר.
| תצורה: | |
|---|---|
| מָנוֹעַ | 2HP, תוצרת AIDELI |
| מהפך | 2HP, תוצרת AIDELI |
| גוף עיקרי | 40×40 מ'מ, אלומיניום |
| מַעֲקֶה | 40×60 מ'מ, אלומיניום |
| מפרט: | |
|---|---|
| מימד (מ'מ) | 800* 600* 950 מ'מ/סט |
| רוחב PCB | 50 - 350 מ'מ (ניתן להתאמה) |
| עובי PCB | 0.6 - 6.0 מ'מ |
| גובה הובלה | 750±20 מ'מ |
| מצב שליטה | מָנוֹעַ |
| כּוֹחַ | מקסימום 20 VA |
| כיוון PCB | L ל-R או R ל-L |
| ספק כוח | 1 PH AC 220V 50/60Hz (אופציה: 110V עד 380V) |
| מִשׁקָל | 220 ק'ג/סט |

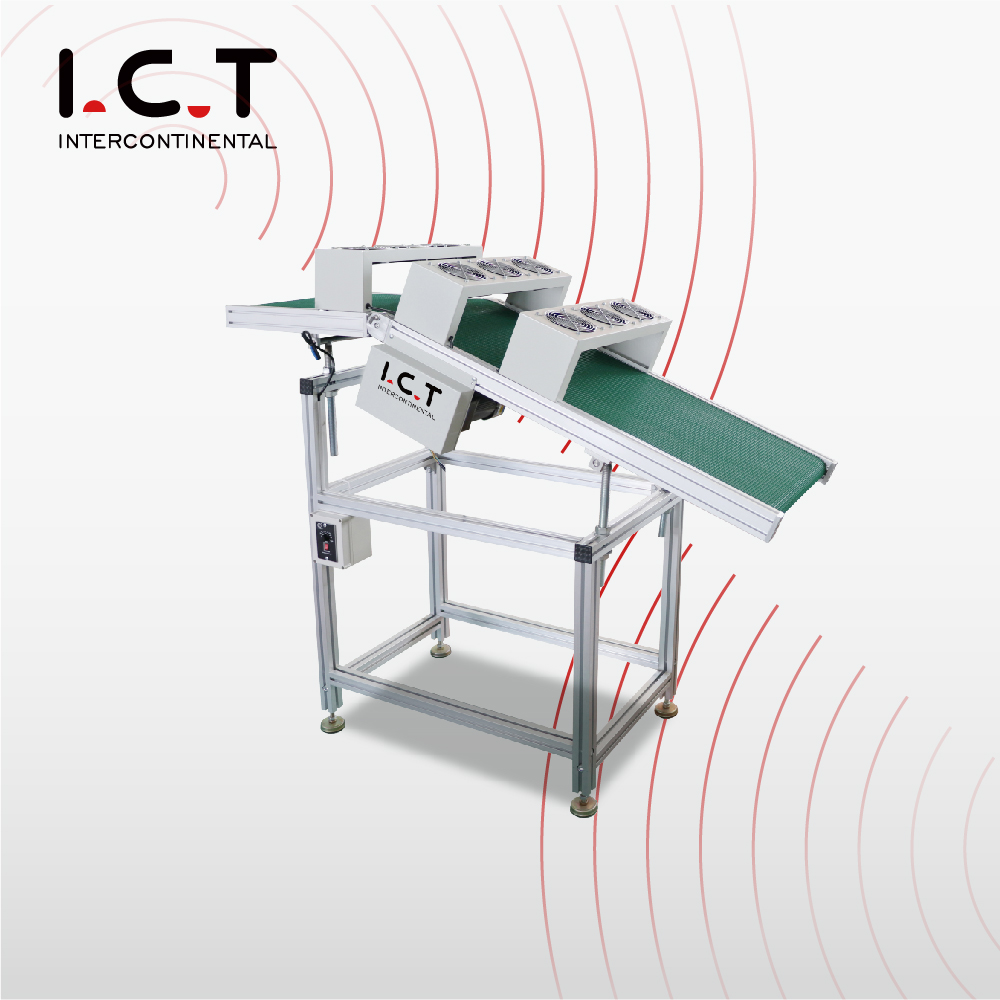

מפרק הגלים ממוקם לאחר הלחמת גלים. זה עובד כנקודת העברה אחורית עבור PCB חמים היוצאים מאזור ההלחמה. חגורה אנטי-סטטית בטמפרטורה גבוהה מזיזה את הלוח קדימה, בעוד מאווררי קירור עוזרים להפחית את החום במהלך ההעברה. גוף הפלדה נותן יציבות טובה יותר, וניתן להתאים את גובה השינוע לחיבור עם מכונות הלחמת גלים וציוד במורד הזרם. בתור Wave Unloader עם מסילה, הוא תומך בחיבור קו חלק ושומר על מסלול העברת ה-PCB מסודר. הוא מתאים לקווי DIP שזקוקים לפריקה יציבה, קירור ותנועת לוח בטוחה לאחר הלחמה.
בקו ייצור DIP, פורק הלחמת גלים עם מסילה מותקן בדרך כלל ישירות מאחורי מכונת הלחמת הגל. לפני שלב זה, ה-PCB עובר הכנסת רכיבים, העברת לוח, שטף, חימום מראש והלחמה. לאחר ההלחמה, הלוח נכנס לאזור מסוע הפריקה. התהליך הבא יכול להיות קירור, DIP AOI, בדיקה ויזואלית, תיקון ידני, בדיקות פונקציונליות או הרכבת מוצר סופי. מכונה זו פועלת כמו מסוע הזנה ליישומי מכונות הלחמת גלים, ועוזרת להרחיק את ה-PCB מקטע ההלחמה החמה בצורה נקייה ויציבה. זה גם מפחית מגע ישיר של המפעיל עם לוחות שהולחמו לאחרונה.
| תצורה: | |
|---|---|
| מָנוֹעַ | 2HP, תוצרת AIDELI |
| מהפך | 2HP, תוצרת AIDELI |
| גוף עיקרי | 40×40 מ'מ, פלדה |
| חֲגוֹרָה | חגורה אנטי סטטית בטמפרטורה גבוהה (חגורה ללא החלקה אופציונלית) |
| מפרט: | |
|---|---|
| מימד (מ'מ) | 1200* 485* 1400 מ'מ |
| רוחב PCB | 50 - 400 מ'מ (ניתן להתאמה אישית) |
| גובה הובלה | 1300 - 750±20 מ'מ |
| מצב שליטה | מָנוֹעַ |
| מצב קירור | מְנִיפָה |
| כּוֹחַ | מקסימום 20 VA |
| כיוון PCB | L ל-R או R ל-L |
| ספק כוח | 1 PH AC 220V 50/60Hz (אופציה: 110V עד 380V) |
| מִשׁקָל | 290 ק'ג/סט |
| רשימת ציוד קו DIP
ICT מספקת ציוד קו ייצור DIP מלא למפעלי הרכבה דרך חורים. מכונות קשורות כוללות קווי הכנסה ידניים, מכונות הכנסה אוטומטיות, מכונות הלחמת גלים, מכונות הלחמה סלקטיביות, DIP AOI, רובוטים להלחמה, מסועים, מעמיסים, פורקים ומערכות אחרות לטיפול ב-PCB. לעתים קרובות נעשה שימוש במפרק הלחמת גלים יחד עם מכונת הלחמת גלים מסדרת ICT-Acrab וציוד העברה קדמי. עבור פרויקטים חדשים במפעל, ICT יכול לתכנן את הקו המלא בהתבסס על גודל PCB, סוג רכיב, כושר ייצור ושטח בית מלאכה. קו DIP שלם עוזר ללקוחות לחבר הכנסה, הלחמה, קירור, בדיקה ותיקון בזרימת ייצור מאורגנת אחת.
