מסוע הזנת גלים
I.C.T
| כַּמוּת: | |
|---|---|
| הזנה יציבה לקווי DIP

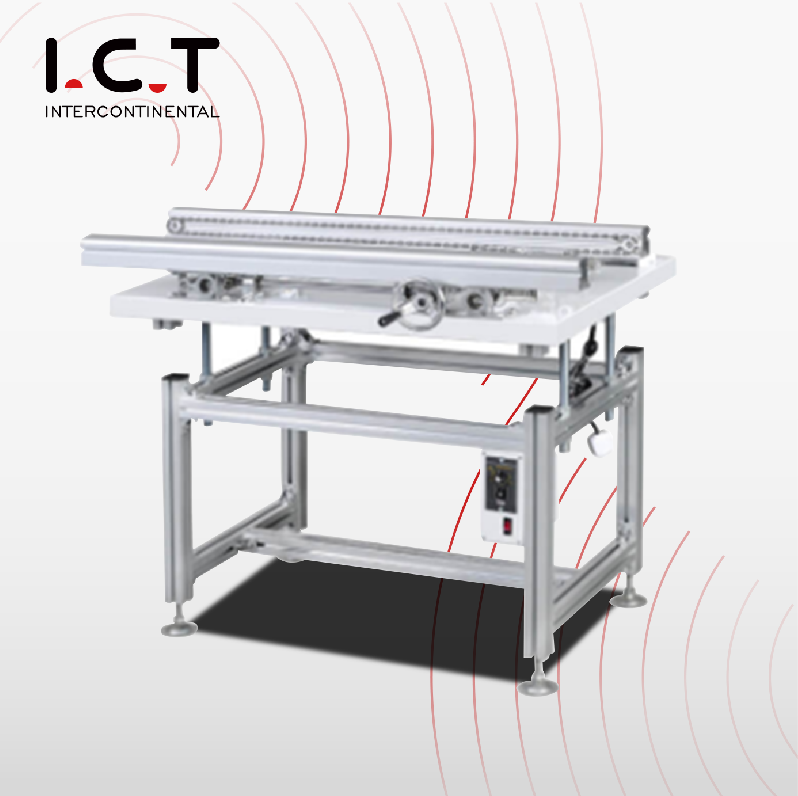

מסוע ה-Infeed למכונת הלחמת גל נועד להעביר PCB לתהליך הלחמת הגל בצורה יציבה ומבוקרת. בהרכבת DIP ו-THT, הלוח מגיע בדרך כלל מקו הכנסה ידני, מכונת הכנסה אוטומטית או מסוע העברה. לפני שה-PCB נכנס לשטף, חימום מראש והלחמה, הוא זקוק להזנה חלקה ולכיוון העברה נכון. מכונה זו משתמשת בשלדת אלומיניום חזקה, הנעה מנוע, רוחב מסילה מתכוונן ובקרת מהירות משתנה. הוא תומך ברוחב PCB מ-50 עד 350 מ'מ ובעובי PCB מ-0.6 עד 6.0 מ'מ. הגודל הסטנדרטי הוא 800 600950 מ'מ/סט, וניתן להתאים את אורך המכונה לפריסות מפעל שונות.
| תכונות המוצר בקו DIP
מטעין הגלים ממוקם לפני מכונת הלחמת הגלים בקו ייצור DIP. תפקידו הוא לקלוט PCBs שהוכנסו ולשלוח אותם קדימה במהירות קבועה. בתור מסוע הזנת גלים, הוא עוזר להפחית הזנה ידנית לא יציבה ושומר על תנועת PCB עקבית יותר לפני ההלחמה. רוחב המסילה מותאם על ידי בורג נירוסטה חלק, המקל על המפעילים להחליף בין גדלי לוח שונים. חריץ אלומיניום ייעודי משמש למסלול ההעברה כדי לסייע במניעת חסימת PCB. העיצוב התחתון הכבד יותר גם עוזר למכונה להישאר במקומה במהלך הייצור היומיומי. למפעלים הזקוקים למטעין גלים למכונת הלחמת גלים, יחידה זו נותנת חיבור מעשי בין הכנסת והלחמה.
מסוע ההזנה למכונת הלחמת גלים מותקן בדרך כלל בין אזור ההחדרה למכונת הלחמת הגל. תהליך ה-DIP הטיפוסי הוא החדרת רכיבים, העברת PCB, טעינה, שטף, חימום מראש, הלחמת גלים, פריקה, קירור ובדיקה. אם קלט הלוח אינו יציב, כל תהליך ההלחמה עלול להיות מושפע. זו הסיבה שסעיף ההזנה חשוב, למרות שהוא נראה פשוט. זה עוזר למפעילים לשמור על קצב ייצור ברור ומפחית טיפול ידני נוסף בלוח. עבור לוחות THT עם יותר רכיבים חודרים, הזנה יציבה יכולה גם לסייע בהגנה על מיקום הרכיב לפני שהלוח נכנס למכונת ההלחמה.
| תצורה: | |
|---|---|
| מָנוֹעַ | 2HP, תוצרת AIDELI |
| מהפך | 2HP, תוצרת AIDELI |
| גוף עיקרי | 40×40 מ'מ, אלומיניום |
| מַעֲקֶה | 40×60 מ'מ, אלומיניום |
| מפרט: | |
|---|---|
| מימד (מ'מ) | 800* 600* 950 מ'מ/סט |
| רוחב PCB | 50 - 350 מ'מ (ניתן להתאמה) |
| עובי PCB | 0.6 - 6.0 מ'מ |
| גובה הובלה | 750±20 מ'מ |
| מצב שליטה | מָנוֹעַ |
| כּוֹחַ | מקסימום 20 VA |
| כיוון PCB | L ל-R או R ל-L |
| ספק כוח | 1 PH AC 220V 50/60Hz (אופציה: 110V עד 380V) |
| מִשׁקָל | 220 ק'ג/סט |
מפרק הגלים ממוקם אחרי מכונת הלחמת הגלים. הוא מקבל לוחות PCB מולחמים ומעביר אותם לתהליך הבא, כגון קירור, בדיקת DIP AOI, תיקון ידני, בדיקות פונקציונליות או הרכבה סופית. לאחר הלחמה, טמפרטורת ה-PCB עדיין גבוהה, כך שהפורק משתמש בחגורה אנטי-סטטית בטמפרטורה גבוהה ובעיצוב קירור מאוורר. מבנה הפלדה המחוספס שלו משפר את יציבות המכונה, וניתן להתאים את גובה השינוע כך שיתאים לפריסות קו שונות. רוחב ה-PCB תומך ב-50 עד 400 מ'מ וניתן להתאמה אישית בעת הצורך. בקו DIP מלא, המעמיס שולט בצד הקלט, בעוד שהפורק הופך את צד הפלט לבטוח יותר וקל יותר לניהול.
| תצורה: | |
|---|---|
| מָנוֹעַ | 2HP, תוצרת AIDELI |
| מהפך | 2HP, תוצרת AIDELI |
| גוף עיקרי | 40×40 מ'מ, פלדה |
| חֲגוֹרָה | חגורה אנטי סטטית בטמפרטורה גבוהה (חגורה ללא החלקה אופציונלית) |
| מפרט: | |
|---|---|
| מימד (מ'מ) | 1200* 485* 1400 מ'מ |
| רוחב PCB | 50 - 400 מ'מ (ניתן להתאמה אישית) |
| גובה הובלה | 1300 - 750±20 מ'מ |
| מצב שליטה | מָנוֹעַ |
| מצב קירור | מְנִיפָה |
| כּוֹחַ | מקסימום 20 VA |
| כיוון PCB | L ל-R או R ל-L |
| ספק כוח | 1 PH AC 220V 50/60Hz (אופציה: 110V עד 380V) |
| מִשׁקָל | 290 ק'ג/סט |
| רשימת ציוד קו DIP
ICT מספקת ציוד קו ייצור מלא של DIP למפעלי הרכבה דרך חורים. מכונות קשורות כוללות קווי הכנסה ידניים, מכונות הכנסה אוטומטיות, מכונות הלחמת גלים, מכונות הלחמה סלקטיביות, DIP AOI, רובוטים להלחמה, מסועים, מעמיסים, פורקים ומערכות אחרות לטיפול ב-PCB. משמש מטעין הלחמת גלי DIP בדרך כלל עם מכונות הלחמת גלים מסדרת ICT-Acrab ומסועי פריקה במורד הזרם. לצרכי ייצור שונים, ICT יכול לתכנן את הקו המלא על סמך גודל PCB, סוג מוצר, זרימת תהליך, יעד קיבולת ושטח מפעל. זה עוזר ללקוחות לחבר הכנסה, הלחמה, קירור, בדיקה, תיקון ופלט סופי בתהליך מאורגן אחד.
| שם המוצר | ייעוד בקו DIP |
|---|---|
| קו PCB SMT | סוהר קו ייצור SMT מלא אוטומטי |
| מכונת הכנסה אוטומטית | מיקום אוטומטי של רכיבים על גבי PCB עם דיוק עבור קו ייצור DIP. |
ממיס הלחמה ליצירת חיבורים מוצקים על גבי PCB במהלך תהליך התוספת של THT. | |
מחיל הלחמה באופן סלקטיבי על אזורים ספציפיים להרכבת THT מדויקת | |
בודק חיבורי הלחמה וליקויי מיקום על PCB המורכב DIP. | |
בודק איכות הלחמה פנימית ופגמים נסתרים ברכיבי THT. | |
| פס הייצור של חגורה | הובלת PCB בצורה חלקה דרך קו DIP להרכבה ובדיקה יעילה. |
| סרטון הצלחת לקוחות
באוזבקיסטן, ICT סיפקה תמיכה בהתקנת קו SMT ו-DIP ללקוח שבנה מפעל גדול לייצור אלקטרוניקה. המפעל מייצר לוחות אם למחשבים, מוצרי SSD ומוצרים הקשורים לזיכרון. קו SMT כלל את מדפסת השבלונות ICT-5151, ארבע מכונות בחירה והצבה SMT, תנורי זרימה חוזרת מסדרת Lyra, SPI, AOI ומערכות טיפול PCB. קו DIP כלל קו הכנסה ידני, מכונת הכנסת JUKI בצורה מוזרה, מכונת הלחמת גל ICT-Acrab350 ומערכות מסועים. מהנדסי ICT עבדו עם הלקוח מתכנון מוקדם ועד להתקנה, איתור באגים, בדיקות ייצור והדרכה. לאחר הבדיקה, הלקוח נתן משוב חיובי על תגובת השירות, איכות המכונה ותוצאת הייצור הסופית.
| תמיכת שירות מקיפה
ICT תומך בקו DIP המלא במקום לספק רק מכונה אחת. לפני המשלוח, הצוות שלנו בודק את המסגרת, תנועת המסילה, פעולת המנוע, בקרת המהירות, כיוון PCB, גובה ההובלה, מערכת החשמל ומצב האריזה. במהלך ההתקנה, המהנדסים עוזרים לחבר את מסוע ה-Infeed עבור מכונת הלחמת גלים עם קו ההכנסה ומכונת הלחמת גל. ההדרכה מכסה אתחול המכונה, כיבוי, התאמת רוחב, הגדרת מהירות, בדיקת העברת לוח, נקודות בטיחות, תחזוקה יומיומית ופתרון תקלות בסיסי. עבור לקוחות בונים מפעל חדש, חיבור נכון למכונה חשוב מאוד. ICT עוזר לצוות ההפקה לצמצם טעויות התקנה ולהתקדם לעבר ייצור יציב מהר יותר.
| מה לקוחות אומרים
לקוחות נותנים לעתים קרובות משוב חיובי על מהנדסי ICT מכיוון שהם מסבירים את הציוד בבירור ופותרים בעיות במהירות במהלך ההתקנה. הם גם אוהבים את המבנה היציב, עיצוב הקו המעשי וחיבור המכונה הנקי. עבור פרויקטי יצוא, ICT משתמשת באריזה חזקה כדי להגן על מכונות במהלך משלוח למרחקים ארוכים. כאשר יש ללקוחות שאלות לגבי תפעול מכונה, פריסת קו או בדיקות ייצור, הצוות שלנו מגיב מהר ועוקב אחר הבעיה עד שהיא נפתרת. תמיכה זו עוזרת ללקוחות להרגיש בטוחים יותר בעת בנייה או שדרוג של קו ייצור DIP.
| אישורים ותקנים
ICT מתמקדת בבקרת איכות עבור ציוד SMT ו-DIP מלא. לחברה שלנו יש CE, RoHS, ISO9001, פטנטים ומסמכי איכות קשורים אחרים. תעודות אלו תומכות בעבודה שלנו בבטיחות מכונות, ניהול ייצור ובקרת איכות ארוכת טווח. לפני המסירה, כל מכונה עוברת בדיקת מבנה, בדיקות חשמל, בדיקת תפקוד ואישור אריזה. עבור ציוד קו כגון מעמיסים, פורקים, מסועים ומערכות הלחמת גלים, העברת PCB יציבה חשובה מאוד. ICT ממשיך לשפר את תכנון המכונות, בדיקות המפעל ותקני הבדיקה כדי לתמוך בייצור אלקטרוניקה אמין.
| אודות חברת ICT ומפעל
ICT היא ספקית פתרונות SMT ו-DIP מקצועית עם צוותי מו'פ, ייצור, הנדסה, מכירות ושירות משלה. החברה גדלה במהירות במהלך השנים ושירתה לקוחות רבים במדינות ובתעשיות שונות. ICT מתמקדת בפתרונות מפעלים מלאים, לרבות קווי SMT, קווי DIP, קווי ציפוי, מכונות אוטומציה ותכנון מפעלים. במפעל שלנו, כל מכונה עוקבת אחר בדיקות קפדניות לפני המשלוח, כולל בדיקה מכנית, בדיקות חשמל, בדיקת תפקוד ובדיקת אריזה. עם ניסיון עולמי בפרויקטים ותמיכה טכנית חזקה, ICT עוזר ללקוחות לבנות קווי ייצור אלקטרוניקה מתכנון מוקדם ועד לייצור יציב.
