תקשוב |מכונת מדפסת Jet הלחמה אוטומטית

תקשוב |מכונת מדפסת Jet להדבקת הלחמה אוטומטית תוצרת יפן
המכונה מסדרת HD היא מכונה בעלת נפח מיקרו, מהירות גבוהה ודיוק גבוה, העונה על דרישות הליבה של בינה מלאכותית, האינטרנט של הדברים, CASE, בלוקצ'יין וטכנולוגיות 5G אחרות שמשנות חיים ותחומים חברתיים.
  • I.C.T-HD330

  • I.C.T

  • Automatic Solder Paste Jet Printer Machine

:
מצב זמינות:
כַּמוּת:

תקשוב |  מכונת מדפסת Jet הלחמה אוטומטית


סקירה כללית

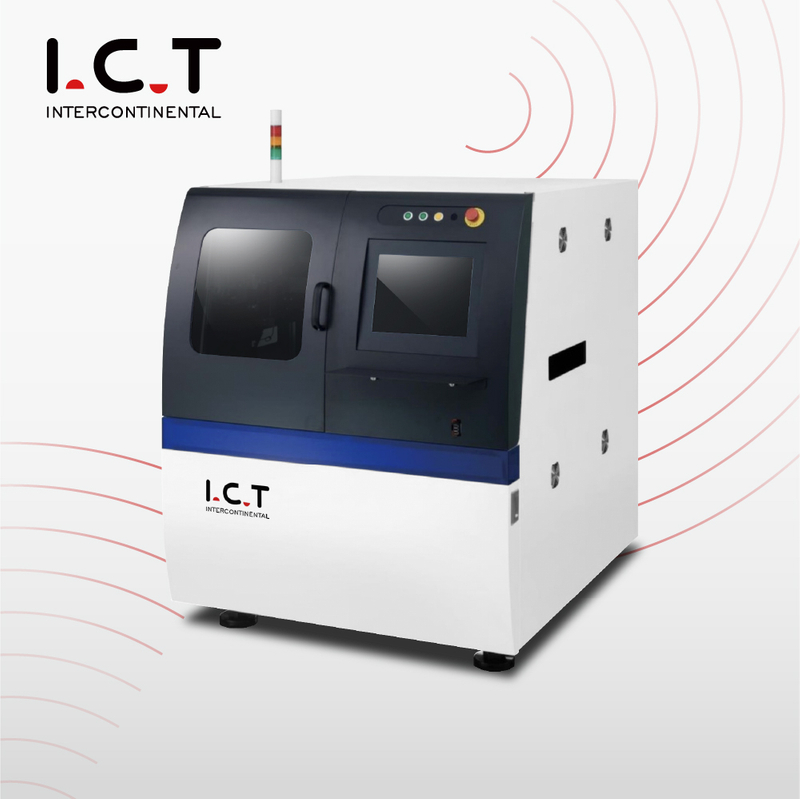

מחלק מערכת-HD330VI

מכונת מדפסת Jet הלחמה אוטומטית


ככל שהפונקציונליות והביצועים עולים בתחום האלקטרוניקה, גדל הצורך בציפויים עדינים ומדויקים יותר.

חלוקת סדרת ה-HD  machine היא מכונה בעלת מיקרו נפח, מהירות גבוהה ודיוק גבוהה העונה על דרישות הליבה של בינה מלאכותית, האינטרנט של הדברים, CASE, בלוקצ'יין וטכנולוגיות 5G אחרות שמשנות חיים ותחומים חברתיים.



יתרונות מובילים


מכונת מדפסת Jet הלחמה אוטומטית

1. התאמה מהירה של פלטפורמה ייעודית בהתאם לצרכי הלקוח;

2. על ידי מדידת שלוש נקודות כלשהן על ה-PCB, גובה המטוס מחושב, וגובה המחט מפוצה אוטומטית על סמך נתוני הגובה הנמדדים;

3. מהירות עיבוד תמונה יעילה מפחיתה את זמן השליפה החזותית והבדיקה החזותית;

4. לייזר ללא מגע יכול לזהות עיוות של 1μm של המצע;

5. ריסוס מיקרו במהירות גבוה של חומרים בעלי צמיגות גבוהה, תיקון אוטומטי ופיצוי על שגיאות חיתוך וריתוך שבבים;

6. הדפסת משחת הלחמה, כמות קטנה של ריסוס נקודות במהירות גבוהה, מרווח נקודות קטן.

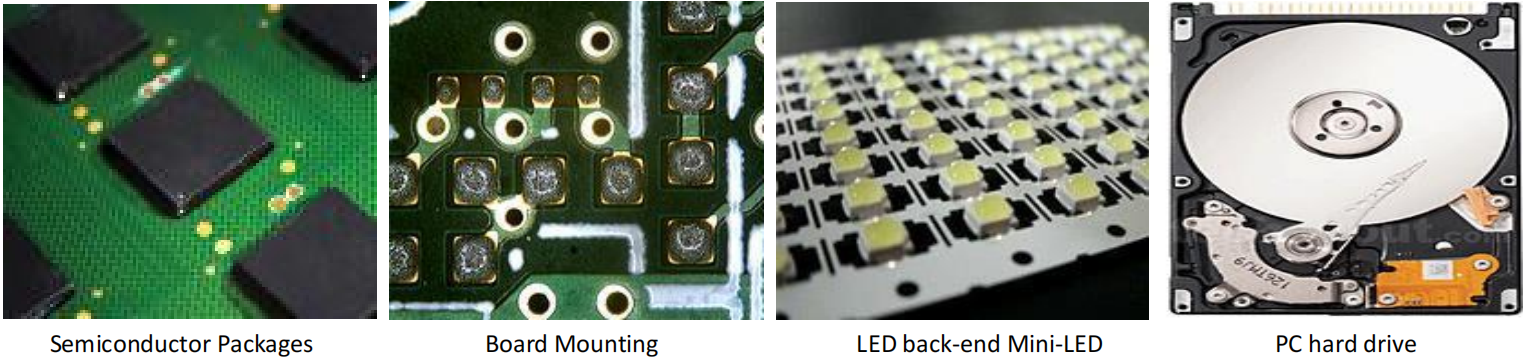

יישום של  מכונת מדפסת Jet הלחמה אוטומטית


יישום מתקן SMT


תכונות של  מכונת מדפסת Jet הלחמה אוטומטית


מערכת מבנה שידור:

1. המכונה מאמצת בקרת כונן מנוע ליניארי XY, דיוק המיקום ההדדי הוא 3σ±5um (ציר X, Y, Z), ודיוק המיקום הדינמי הוא 3σ±3um (ציר X, Y);

2. מבנה גאנטרי מסוג עומס מבטיח את היציבות והדיוק של המכונה במהלך תנועה במהירות גבוהה.


תצורת פונקציה:

1. התאמה אישית של הפלטפורמה הבלעדית כך שתתאים יותר לצרכים האמיתיים של הלקוחות;

2. תיקון אוטומטי של גובה עיוות המצע;

3. פונקציית ניטור חדירה, עם מצלמות כפולות עליונות ותחתונות, יכולה לנטר את חדירת החומר מתחת לפיפ-צ'יפ בזמן אמת לאורך התהליך, ומשוב אוטומטי כדי להתאים את המילוי הבא


מפרטים


I.C.T-HD330 |  מכונת מדפסת Jet הלחמה אוטומטית
גודל PCB מקסימלי 50*70~250*330 מ'מ
נהיגה מנוע לינארי
דיוק חזרתיות X / Y- 3 סיגמא ±5 מיקרומטר
מהירות מקסימלית X / Y 1500 מ'מ לשנייה
תְאוּצָה 1.5G
עיבוד תמונה-מצלמה דיגיטלית-אוטומט הֲדִירוּת ±1 מיקרומטר
דיוק מקסימום: 0.03 שניות/נקודה
יישור S
מאסטר צ'יפ S
סימן רע S
דיוק חוזר S
CCD ללא הפסקה S
מערכת מדידת גובה (סוג לייזר) דיוק חוזר ±1 מיקרומטר
0.1 שניות לנקודה
כִּיוּל רובוט-מצלמה S
מצלמה-z S
מצלמה-מחט S
מחט-ז S
פשוט לפקח אזור חלוקה (אישור/נג) S
היקף חלוקה (אישור/נג) S
ניטור אוטומטי של חלחול תת-מילוי S
בדיקת סימן גרוע S
בדיקת גובה S
משוב AOI הפקת משוב על נפח S
משוב לעיבוד תמונה S
משוב מדידת גובה S
ניקוי מחט סוג מכת אוויר S
סוג ואקום S
פריקת חומר S
מאזניים אלקטרוניים דיוק 0.1 מ'ג / 0.01 מ'ג
מָשׁוֹב אוֹפְּצִיָה
יחידת חום (קדם/ראשי/אחרי) אוֹפְּצִיָה
אוויר דחוס 0.4-0.6 MPa
כּוֹחַ AC200V,3φ,20A
מֵמַד 1300*1100*1380 מ'מ
מִשׁקָל 850 ק'ג

* I.C.T ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להתעדכן ללא הודעה מיוחדת.
