ICT-GP800
I.C.T
On-line Glue Potting Line solution
| כַּמוּת: | |
|---|---|

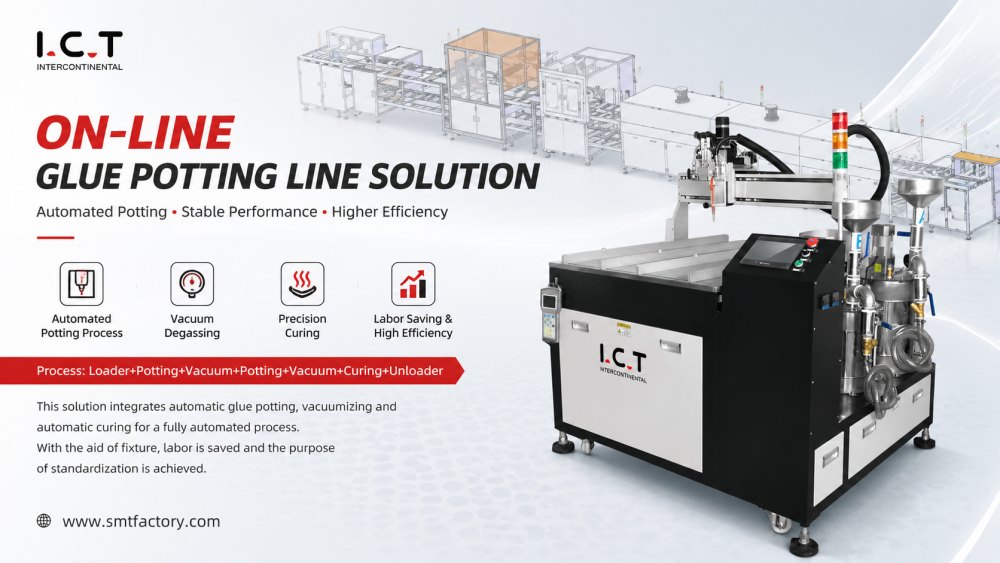

קו עציץ דבק מקוון מספק עציץ מדויק ואוטומטי של מכלולי PCBA בייצור בנפח גבוה. כל תחנה מורחת דבק באופן שווה, תוך שמירה על כיסוי עקבי על פני רכיבים בגדלים משתנים. מערכות הובלה משולבות מעבירות PCB ביעילות בין מודולי עציץ, ריפוי ובדיקה. פרמטרים מתכווננים מתאימים לצמיגות דבק ודפוסי עציצים שונים. המערכת מפחיתה בזבוז חומר, משפרת את אמינות הייצור ומבטיחה איכות חוזרת. עיצוב משולב קומפקטי מאפשר אינטגרציה קלה עם קווי SMT ו-DIP קיימים. מפעילים יכולים להחליף תוכניות במהירות כדי להתאים לפריסות PCB שונות או דגמי מוצר.
ה-GP800 משתמש בחרירים הניתנים לתכנות עם קצבי זרימה מבוקרים כדי למרוח דבק במדויק על אזורים ייעודיים. אורכי מהלך, מהירויות וזוויות זרבובית ניתנים להתאמה מאפשרים דפוסים מורכבים וכיסוי רכיבים צפוף. חיישני גובה מבטיחים עובי ציפוי אחיד. המערכת האוטומטית מונעת מילוי יתר או תת-מילוי, ומבטיחה איכות השתילה עקבית עבור PCB חד-צדדיים או דו-צדדיים.
מערכת מסועים מודולרית מעבירה את ה-PCB בין תחנות חלוקה, אשפרה ובדיקה. כונני מנוע צעדים מספקים מיקום מדויק. דוחפים ומאגרים מייצבים לוחות במהלך מריחת הדבק. מתקנים לשחרור מהיר מאפשרים מעבר מהיר בין סוגי המוצרים. העיצוב שומר על יישור מדויק, מונע מיקום שגוי של PCB, ומבטיח פעולה במהירות גבוהה בזרימות עבודה SMT/DIP מוטבעות.
מודולים משולבים לריפוי IR או UV מרפאים במהירות דבק מבלי להשפיע על שלמות הרכיבים. תחנות בדיקה עם חיישני CCD או לייזר בודקות את אחידות הכיסוי ומזהות שגיאות בזמן אמת. בקרה מבוססת PLC מאפשרת למפעילים להתאים את זמן הריפוי, מהירות המסוע ופרמטרי הבדיקה. ניטור רציף מבטיח איכות עקבית תוך מקסום התפוקה ומזעור זמן השבתה.
בַּקָשָׁה:
| דֶגֶם | ICT GP800 |
| מספר זרבובית | 1 (ראשים מרובים היא אפשרות) |
| מספר ציר | 3 צירים X,Y,Z |
| גודל שולחן | <500*500 מ'מ |
| התאמת ציר Z | 0-100 מ'מ |
| ניקוי | אוטומטי |
| חומר הדבקה | סיליקון, אפוקסי.PU וכו'. |
| צמיגות דבק | <20000 |
| ספק כוח | AC:220±10%,50/60HZ, 2.5Kw |
| שיטת בקרה | PLC+מסך מגע |
| מימד (מ'מ) | L1800*W1800*H1500 |
| מִשׁקָל | כ: 580 ק'ג |
ICT מספק תמיכה מלאה לפעולות SMT, DIP ועציצים. תכנון טרום-מסירה מעריך את סוג ה-PCB, חומר העציצים, יעדי הייצור והפריסה. לאחר אספקה, המהנדסים מטפלים בהתקנה, הפעלה, הדרכת מפעילים, תחזוקה ואופטימיזציה של תהליכים. שילוב של השתילה, אשפרה, טיפול ובדיקה בדבק מבטיח זרימת עבודה אמינה. מתקנים חדשים מקבלים הדרכה שלב אחר שלב מהפריסה ועד לייצור ניסיון, בעוד קווים קיימים זוכים לתהליכים אופטימליים ותפעול יציב.
| שם המוצר | ייעוד בקו ציפוי PCBA |
|---|---|
מחיל ציפוי מגן מדויק על לוחות מעגלים להגנה אטומה בפני אבק, עמיד למים והגנה מפני פיצוץ. | |
מקשה ציפויים עם אור IR או UV, מבטיח הגנה עמידה וחזקה. | |
מעביר מעגלים בצורה חלקה דרך קו הציפוי לעיבוד יעיל. | |
מספק ומאחסן PCB עבור קו הייצור, מבטיח קלט ופלט חלקים. | |
| ציפוי קונפורמי AOI | בודק את איכות הציפוי ומזהה פגמים כדי להבטיח סטנדרטים גבוהים. |
בדצמבר 2025, ICT סיפקה שלושה קווים משולבים - SMT, DIP וציפוי - ללקוח אלקטרוניקה לרכב בערב הסעודית. מהנדסי תקשוב טיפלו בהתקנה, כיול והכשרת מפעילים באתר. הלקוח בדק בעבר את המתקן של ICT ביוני 2025. לאחר ביצוע מוצלח, המהנדסים קיבלו תעודות כבוד המהוות את המקצועיות שלהם ואמינות הפתרון המלא של קו SMT, DIP ו-Gue Potting למפעל ODM חדש המסוגל למו'פ, תכנון וייצור עצמאיים.
ICT מספק תמיכה מלאה לפעולות SMT, DIP ועציצים. תכנון טרום-מסירה מעריך את סוג ה-PCB, חומר העציצים, יעדי הייצור והפריסה. לאחר אספקה, המהנדסים מטפלים בהתקנה, הפעלה, הדרכת מפעילים, תחזוקה ואופטימיזציה של תהליכים. שילוב של השתילה, אשפרה, טיפול ובדיקה בדבק מבטיח זרימת עבודה אמינה. מתקנים חדשים מקבלים הדרכה שלב אחר שלב מהפריסה ועד לייצור ניסיון, בעוד קווים קיימים זוכים לתהליכים אופטימליים ותפעול יציב.
לקוחות משבחים את ICT על הדרכה מעשית ומענה מהיר. מהנדסים מספקים הנחיות ברורות לצמצום שגיאות ולשיפור יעילות הייצור. האריזה מבטיחה הובלה בטוחה של ציוד. שאלות טכניות מטופלות באופן מיידי. לקוחות סומכים על ICT על השקת קווי SMT, DIP ועציצים חדשים, תוך השגת תוצאות עציצים עקביות ואיכותיות בייצור לא מקוון או מוטבע.
קו עציץ דבק GP800 הוא בעל אישור CE ו-ISO9001. נהלי האיכות כוללים בדיקת רכיבים, אימות הרכבה, בדיקות תפקודיות, סקירת אריזה, מעקב אחר משלוחים, התקנה ושירות לאחר המכירה. תקנים אלה מבטיחים ביצועי עציצים ניתנים לשחזור ואמינים על פני מכלולי PCBA חד צדדיים, כולל יישומי רכב, סמארטפונים ויישומי LED.
ICT מספקת פתרונות סוהר עבור SMT, DIP, ציפוי, ניפוק, הרכבה ושילוב מפעל חכם. צוותי מו'פ, ייצור, הנדסה, מכירות ושירות פנימיים תומכים בלקוחות ברחבי העולם. הפרויקטים כוללים אספקה, התקנה, הדרכה ואופטימיזציה של תהליכים. ICT בונה מפעלים חדשים מ-0 ל-1 ומשדרגת קווים קיימים מ-1 ל-10, ומספקת פתרונות עציצים וציפוי PCBA מדויקים, ניתנים להרחבה ואמינים.
