ICT-W4
I.C.T
| כַּמוּת: | |
|---|---|

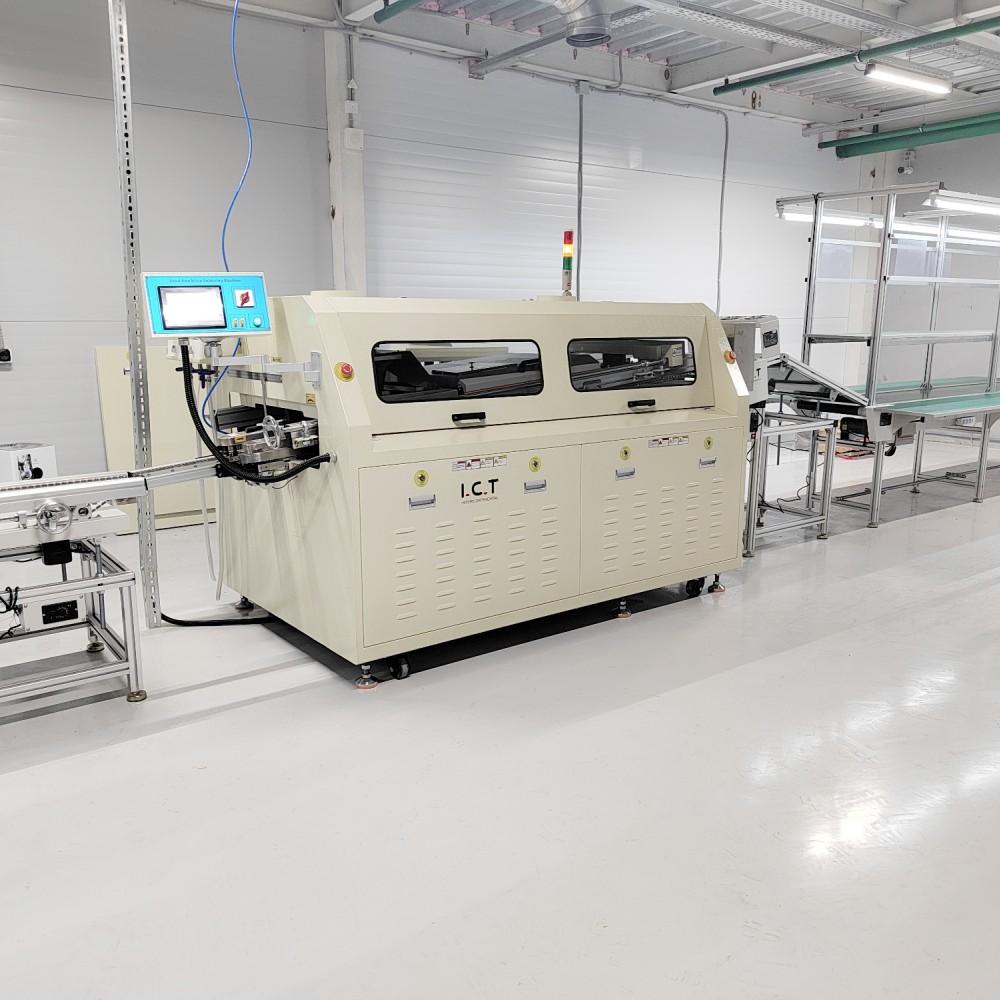

| ציוד הלחמת גל THT לקו ייצור DIP
ציוד הלחמת גלי THT נטול עופרת מסדרת ICT W היא מכונת הליבה בכל פס ייצור DIP ופס ייצור THT. לאחר שנים של בדיקות שוק, הוא מספק ביצועי חימום מצוינים ובקרת טמפרטורה מדויקת עבור כלי רכב, תקשורת ואלקטרוניקה צריכה. עיצוב חסכוני באנרגיה מפחית את ההספק ל-7 קילוואט בלבד במהלך ריצה רגילה - יתרון אמיתי כאשר לקוחות מחפשים מחיר תחרותי של מכונת הלחמת גל. פיית קורודה של יפן, חימום זרימה אופקי, הגנה מפני טמפרטורת יתר של צד שלישי ואישור CE הופכים את ציוד הלחמת גלי THT זה לבחירה המהימנה עבור יותר מ-1600 לקוחות ברחבי העולם.
| תכונה
ציוד הלחמת גלי THT משתמש בזרבובית קורודה Seiko המפורסמת של יפן עם אזור אטום מתכוונן. בקרת זרימת שטף דיגיטלית, מסנן פירמידה ושסתום יציב שומרים על תרסיס אחיד לאורך זמן, חוסכים מאוד שטף בקו הייצור של DIP ומעניקים ללקוחות יתרון מחיר טוב יותר במכונת הלחמת גלים.
הגנה מפני טמפרטורת יתר של צד שלישי בתוספת PLC+PID בקרה עצמאית מעניקים שכבות בטיחות מרובות. ניטור בזמן אמת ופונקציית עצירת חירום מגנים על מפעילים ומכונה בקו ייצור THT עמוס.
עיצוב זרימה חוזרת אופקית הופך כל אזור חימום לבלתי תלוי. נתיב אוויר חם סגור וצלחת מיישר מספקים טמפרטורה אחידה על פני כל PCB של מכונת הלחמת הגל. רק חימום של 15 דקות ועוצמת ריצה רגילה של 7 קילוואט הופכים את ציוד הלחמת גלי THT זה לבחירה החסכונית ביותר באנרגיה עבור קו ייצור DIP מודרני.
| רשימת ציוד קו DIP
| דֶגֶם | W4 | W3 | W2 |
| מידות: (מ'מ) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| משקל (ק'ג) | כ-1500 ק'ג | כ-1200 ק'ג | כ-790 ק'ג |
| ספק כוח | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| כוח הפעלה | 32 קילוואט | 24 קילוואט | 16 קילוואט |
| הפעלה כוח | 12 קילוואט | 9 קילוואט | 7 קילוואט |
| מערכת בקרה | Plc | ||
| מערכת ריסוס | |||
| שיטת שידור | מנוע צעדים | ||
| לחץ ריסוס | 0.25Mpa--0.4Mpa | ||
| זרימת לוקס | 10--100 מ'ל/דקה | ||
| קוטר פליטה | Φ200 מ'מ | ||
| קיבולת פליטה | 25 מ'ר לדקה | ||
| מערכת חימום מראש | |||
| מצב חימום מראש | אוויר חם | ||
| מצב שליטה | PID + SSR | ||
| אזור חימום מוקדם | 4 | 3 | 2 |
| אורך חימום מוקדם | 1800 מ'מ | 1600 מ'מ | 1200 מ'מ |
| טמפ' חימום מוקדם | (טמפרטורת החדר)-250 מעלות צלזיוס | ||
| זמן חימום (דקות) | כ-15 דקות (הגדרה של 150 מעלות צלזיוס) | ||
| מערכת מסוע | |||
| גודל PCB: LxW (mm) | מינימום: 80x60 מ'מ; מקסימום: 400x300 מ'מ | ||
| מהירות המסוע | 0-2000 (מ'מ/דקה) | ||
| גובה מסוע | 750+/-20 (מ'מ) | ||
| אֶצבַּע | טופר וו כפול (סטנדרטי) | ||
| בקרת רוחב מסוע | באופן ידני | ||
| זווית מסוע | 4 ~ 7 מעלות | ||
| מערכת הלחמה | |||
| בסגנון סיר הלחמה | כונן מנוע מכני | ||
| חומר סיר הלחמה | טיטניום מלא (FT סטנדרטי) | ||
| טמפרטורת סיר הלחמה | 300 מעלות צלזיוס | ||
| קיבולת סיר הלחמה | 350 ק'ג ללא עופרת | 300 ק'ג ללא עופרת | 250 ק'ג ללא עופרת |
| אַחֵר | |||
| מערכת ניקוי אצבעות | מִברֶשֶׁת | ||
| רשימת ציוד קו DIP
קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| סרטון הצלחת לקוחות

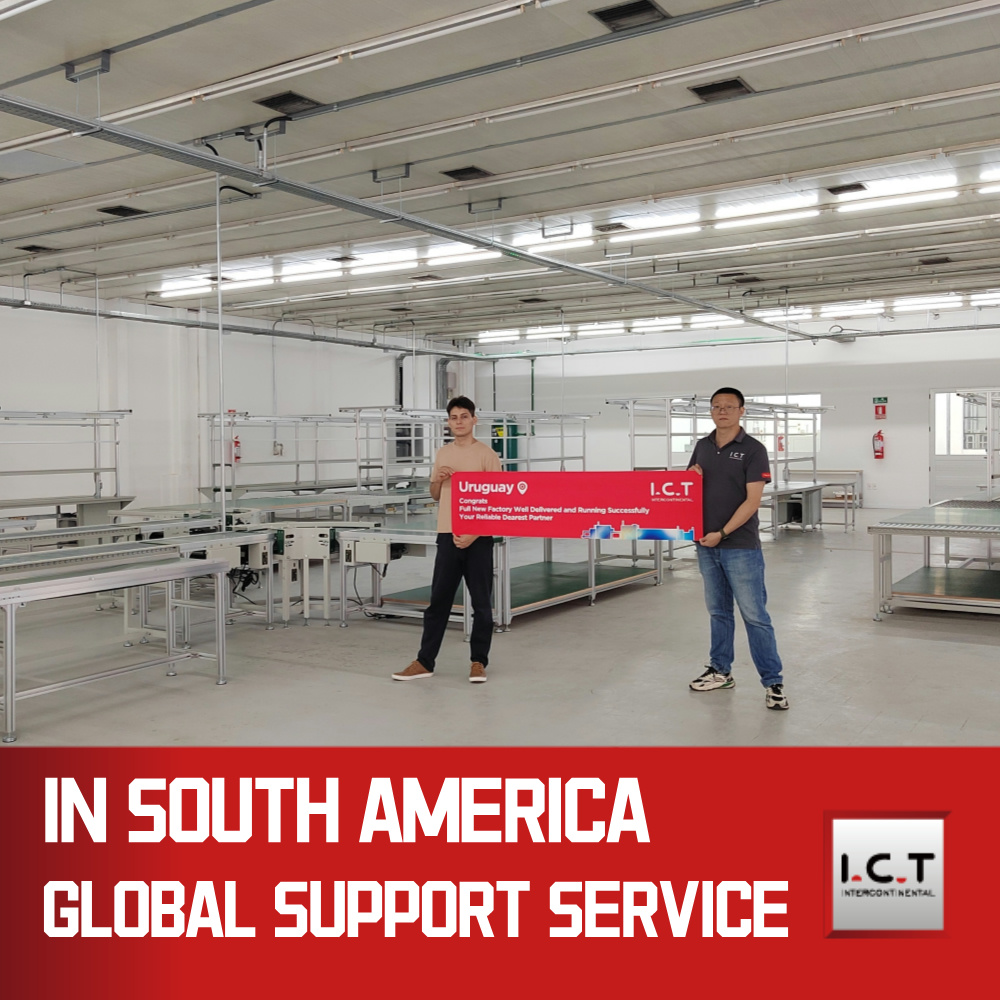

מהנדסי ICT יצאו לאורוגוואי כדי להתקין ולהזמין את ציוד הלחמת הגל THT מסדרת W עבור יצרנית מונים חכמים. הלקוח מפעיל קו ייצור DIP בנפח גבוה והיה זקוק להלחמה יציבה ללא עופרת עבור PCB של מכונת הלחמת גל מורכבת. לאחר שהצוות שלנו השלים את ההתקנה והדרכת המפעיל, המכונה הגיעה למהירות מלאה עם הספק ריצה של 7kW בלבד ואיכות מפרקים מושלמת. הלקוח שיתף סרטון המראה את ציוד הלחמת גלי THT פועל בצורה חלקה בקו הייצור של ה-THT שלו, תוך שבחים על עלות האנרגיה הנמוכה, התחזוקה הקלה והתמיכה המצוינת לאחר המכירה. פרויקט המונה החכם הזה של אורוגוואי הפך להתייחסות מוצלחת עבור קווי DIP רבים באמריקה הלטינית.
| שירותי מומחים והדרכה
ICT מספקת תמיכה מלאה בציוד הלחמת גלי THT וקו ייצור DIP מלא. מתכנון פריסה והתקנה ועד להכשרת מפעילים וחלקי חילוף לכל החיים, הצוות הגלובלי שלנו שומר על קו הייצור של ה-THT שלך ביעילות הגבוהה ביותר.
| שבחי לקוחות
לקוחות אומרים שציוד הלחמת גלי THT שלנו מציע את היחס הטוב ביותר בין מחיר לביצועים של מכונת הלחמת גל. הם אוהבים את עלות האנרגיה הנמוכה, איכות ההלחמה היציבה, התגובה המהירה לאחר המכירה והאריזה החזקה למשלוח לחו'ל.
| אישורי איכות
ציוד הלחמת גל ICT THT נושא תעודות CE, CCC, UL, RoHS ו- ISO9001 בתוספת פטנטים מרובים, ועומדים במלואם בתקנים גלובליים לקווי ייצור בטוחים של DIP.
| אודות חברת ICT ומפעל
ICT היא ספקית פתרונות מקצועית בקו מלא לקווי ייצור SMT ו-DIP עם ניסיון של למעלה מ-25 שנה. המפעל שלנו בגודל 12,000 מ'ר בדונגגוואן כולל 89 עובדים ו-20 מהנדסים. אנו מעצבים ומייצרים הכל בבית, משרתים למעלה מ-1600 לקוחות ב-72 מדינות. מערכת איכות קפדנית וצמיחה מהירה הופכים אותנו לשותף האמין עבור ציוד הלחמת גלי THT ברחבי העולם.
