| פרטי | מפרט |
|---|---|

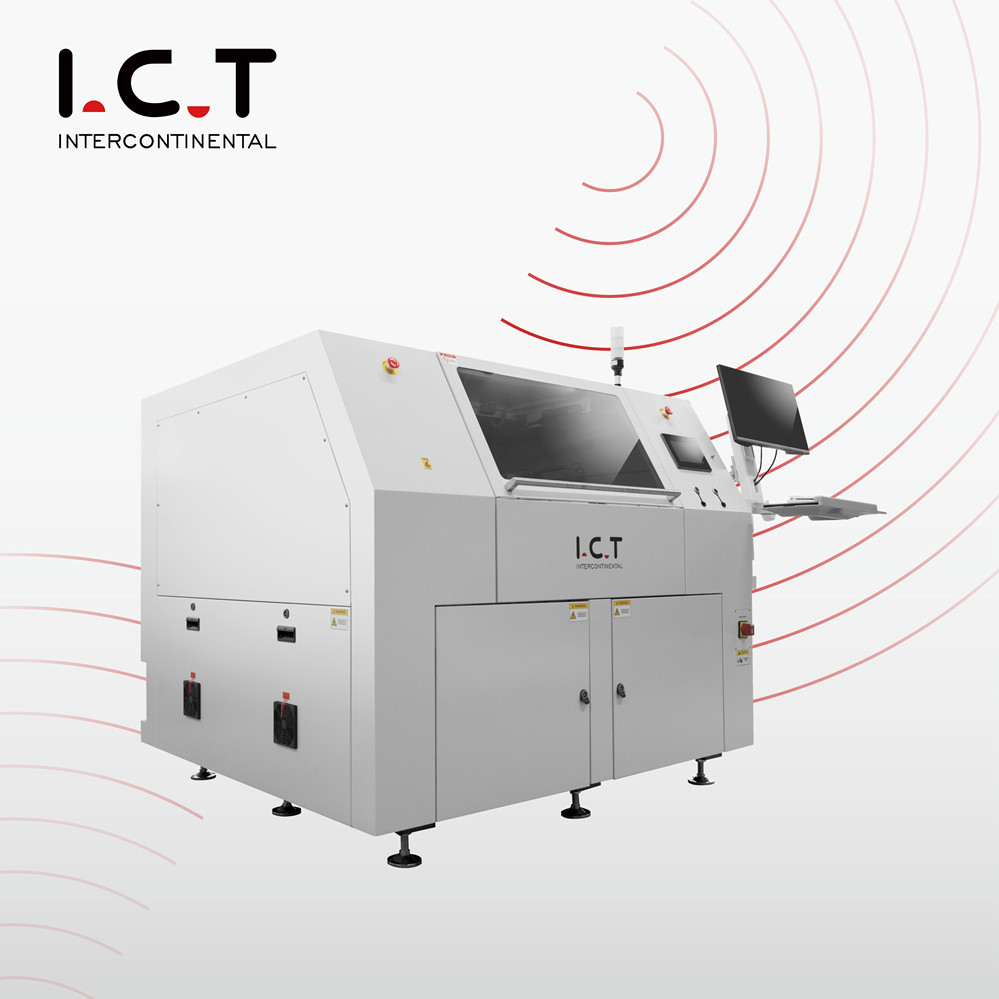

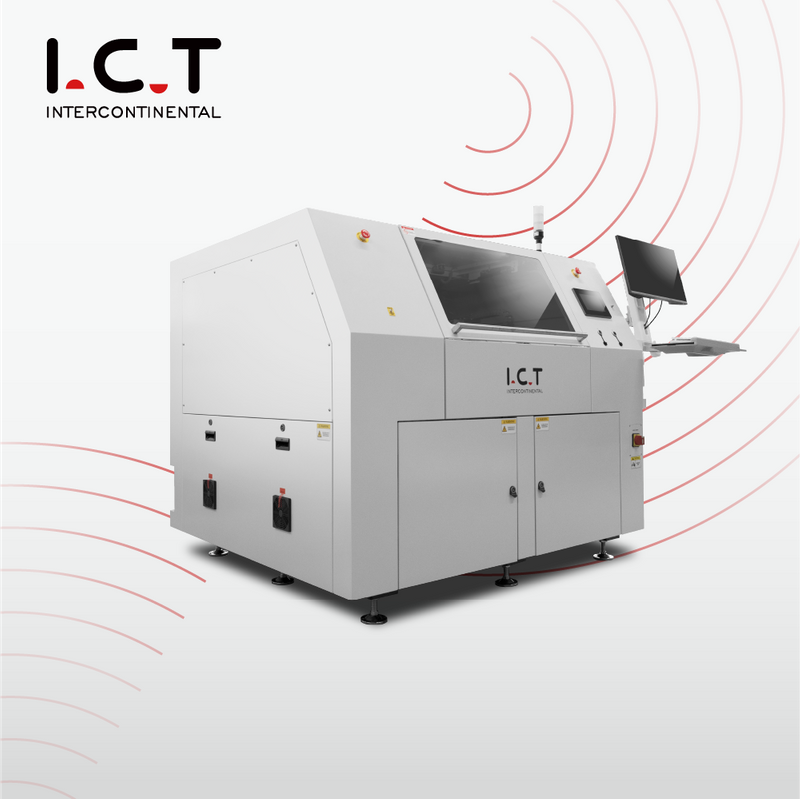

| דֶגֶם | ICT-A40 |
| מינימום צ'יפ | 0201(0.6*0.3 מ'מ), אופציה: 01005 |
| בדיקות | 4 בדיקות עליונות, אפשרות: 6 (עליון: 4, תחתון: 2); 8 (למעלה: 4, למטה: 4) |
| דרייבר XYZ | בורג כדורי |
| דיוק מיקום חוזר | ±0.02 מ'מ |
| כוח אלסטי של בדיקה | 120 גרם (ברירת מחדל) |
| שבץ מדורג בדיקה | 1.5 מ'מ |
| מרווח פיני רכיב מינימלי | 0.20 מ'מ |
| משטח מגע מינימלי | 0.15 מ'מ |
| מרחק Z | -3 מ'מ ~ 53 מ'מ |
| מקסימום אזור בדיקה | 500 מ'מ 410 מ'מ, אפשרות: 640 מ'מ 600 מ'מ |
| אזור בדיקה מינימלי | 50 מ'מ * 50 מ'מ |
| מיון עליון | 50 מ'מ |
| פינוי קצה הלוח | ≥3 מ'מ |
| עוֹבִי | 0.6 מ'מ-6 מ'מ |
| משקל PCB מקסימלי | 5 ק'ג, אופציה: 10 ק'ג |
| פיצוי עיוות PCB | תֶקֶן |
| האצת XY | מקסימום: 3G |
| Z האצה | מקסימום: 20G |
| גובה החזרת בדיקה | מתוכנת |
| עומק לחיצת בדיקה | מתוכנת |
| נחיתה רכה של בדיקה | מתוכנת |
| מהירות מבחן | מקסימום 15 צעדים/שנייה |
| מַצלֵמָה | 2 מצלמות צבעוניות; אפשרות: 4 מצלמות צבעוניות |
| פיקסל | 12M |
| חיישן תזוזה בלייזר | 2 סטים; אפשרות: 4 סטים |
| כלי תחזוקה | 1 סט |
| בדיקות | 20 |
| כּוֹחַ | AC 220V, 50Hz, 2.5KVA (6 בדיקות: 3.6KVA, 8 בדיקות: 4.4KVA) |
| טֶמפֶּרָטוּרָה | 25°C±10°C |
| רְטִיבוּת | 30% - 70% |
| מערכת הפעלה | Win10 64 Bit Pro, CORE i7+ |
| מצב מוטבע | שמאל (ימין) פנימה, ימין (שמאל) החוצה |
| מצב לא מקוון | שמאל בחוץ, שמאל בחוץ |
| גובה שידור | 900 ± 20 מ'מ |
| רוחב מסוע | 50 מ'מ 460 מ'מ; אפשרות: 50 מ'מ 630 מ'מ |
| מֵמַד | L1450 W1400 H1450mm |
| מִשׁקָל | 1200 ק'ג |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
ICT מספקת פתרונות קו ייצור SMT מקיפים המכסים את תהליך ייצור האלקטרוניקה המלא מתחילתו ועד סופו. המערכות שלנו משלבות טיפול בלוח, הדפסת משחת הלחמה, מיקום רכיבים במהירות גבוהה, בדיקה, הלחמה חוזרת ואפשרויות גמישות לביטול לוח, לרבות מכונת ה-PCB Manual Depaneling Router עבור צורכי ייצור קטנים יותר. אנו תומכים בלקוחות בתכנון מלא של המפעל, בחירת ציוד, התקנה מקצועית, הדרכת מפעילים ואופטימיזציה מתמשכת. גישה זו מקצה לקצה מסייעת ליצרנים בתעשיות סמארטפונים, רכב, רפואה ואלקטרוניקה צריכה להשיג יעילות גבוהה יותר, איכות עקבית ויתרון תחרותי חזק בשוק של היום.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| פס ייצור PCB SMD | סוהר קו ייצור SMT מלא אוטומטי |
| מעמיס מגזינים SMT | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת הרכבה SMT | הרכבת רכיבים על גבי PCB במדויק. |
| תנור זרימה חוזרת של BGA | ממיס הלחמה ליצירת מפרקים מוצקים. |
| סרטון הצלחת לקוחות - התקנת קו SMT בפורטוגל
בשנת 2026, ICT סיפקה והתקינה בהצלחה קו ייצור SMT שלם עבור לקוח בפורטוגל המתמחה באלקטרוניקה לרכב, בייצור ספציפי של אורות ובקרים לרכב. קו הייצור כלל את ה-Flying Probe Tester, המשולב בצורה חלקה עם ציוד SMT אחר, כגון מכונות איסוף ומקום ותנור זרימה חוזרת. המהנדסים שלנו סיפקו הדרכה ותמיכה באתר, והבטיחו אינטגרציה חלקה וביצועים מיטביים. הלקוח היה מרוצה מאוד מזמן ההשבתה המופחת וממהירות הייצור המשופרת שהושגה באמצעות יישום פתרון הבדיקות שלנו.
| תמיכה בשירות והדרכה
אנו ב-ICT מספקים פתרונות SMT מקיפים, לרבות התקנה ושילוב של ה-Flying Probe Tester בכל קו הייצור שלכם. המהנדסים שלנו מבטיחים שכל המכונות פועלות יחד בצורה חלקה ליעילות מירבית. אנו מציעים הכשרה מעמיקה, כולל הגדרה, פתרון תקלות ותחזוקה שוטפת, כדי להבטיח שהצוות שלך יכול לתפעל ולמטב את המערכת ביעילות. עם תמיכה מרחוק 24/7, אנו עוזרים למזער שיבושים בייצור ולשמור על סטנדרטים תפעוליים גבוהים.
| מה הלקוחות שלנו אומרים
לקוחות מעריכים את ה- Flying Probe Tester של ICT בשל יכולתו להסתגל במהירות לסוגי PCB שונים ללא צורך במתקנים נוספים, מה שהופך אותו לאידיאלי עבור קווי ייצור מרובי מוצרים. המהירות הגבוהה של המערכת, זמן השבתה מינימלי וזיהוי תקלות מדויק משפרים את היעילות התפעולית, מפחיתים עלויות ומבטיחים תפוקות באיכות גבוהה. לקוחות מדגישים לעתים קרובות את קלות האינטגרציה שלו עם ציוד SMT אחר, מה שמשפר עוד יותר את זרימת הייצור.
| הסמכות ותקנים
ה-ICT Flying Probe Tester תואם באופן מלא לתקנים בינלאומיים כגון CE, RoHS ו-ISO9001, מה שמבטיח בטיחות, אמינות ותאימות סביבתית. אישורים אלו מוכיחים את המחויבות שלנו לספק מוצרים איכותיים ואמינים העומדים בתקני התעשייה העולמיים, ומבטיחים שקו הייצור של ה-SMT שלך פועל בצורה חלקה ובהתאם לתקנות.
| אודות חברת ICT ומפעל
ICT היא ספקית מובילה של פתרונות SMT, DIP וציפויים מלאים. עם למעלה מ-20 שנות ניסיון, אנו מתמחים בתכנון ואספקת פתרונות משולבים המייעלים כל היבט של תהליך הייצור שלך. מהתקנת ציוד ועד לתמיכה שוטפת, אנו עוזרים ללקוחות לשפר את יעילות הייצור ולשמור על איכות מוצר גבוהה. הפתרונות שלנו יושמו בלמעלה מ-70 מדינות, ומספקים תוצאות ניתנות להרחבה ואמינות בכל מגזר הייצור העולמי.
