ICT-SS350
I.C.T
| כַּמוּת: | |
|---|---|

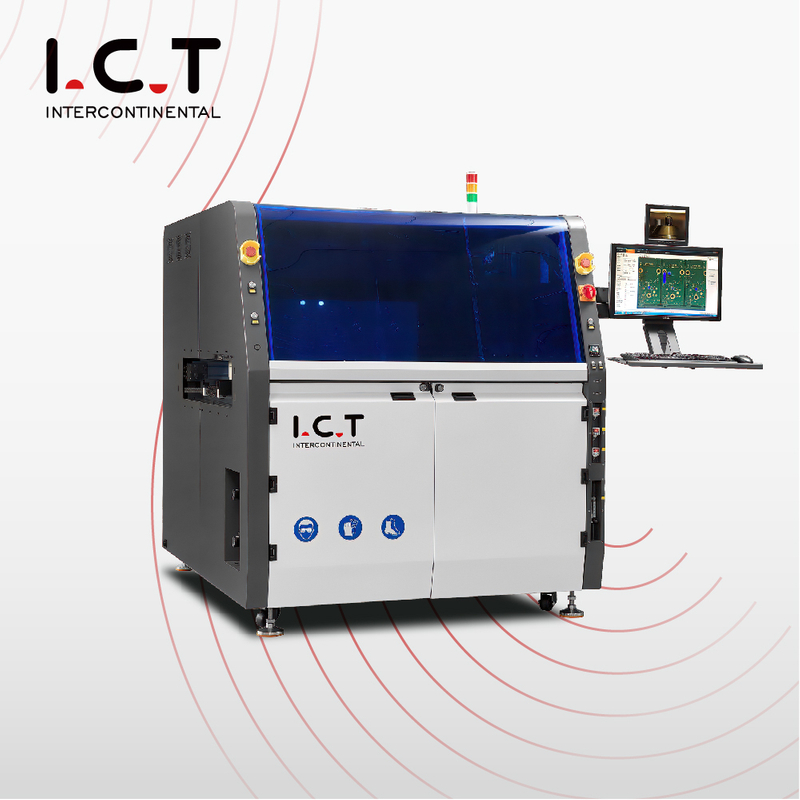

| סקירה כללית של מכונת גלי הלחמה סלקטיבית
מכונת הלחמת גל סלקטיבית ICT, שעוצבה ונבנתה בבית בדונגגוואן, היא מכונת הלחמת גל סלקטיבית DIP On-line האולטימטיבית לקווי SMT בנפח גבוה ובתערובת גבוהה. ה-PCB נוסע בצורה חלקה על מסוע מדויק בעוד שגב האלומיניום היצוק הקל במיוחד - המונע על ידי סרוו ומסילות ליניאריות של Panasonic - מספק שטף והלחמה בדיוק היכן שצריך בפרצי 0.5 שניות. חימום חנקן מוטבע יוצר פילטים בהירים במראה ולמעשה ללא פסולת. המפעילים מתכנתים נתיבים, טמפרטורות, נפח ריסוס וגובה גלים על מסך מגע גדול של Windows ומאחסנים אינסוף עבודות להחלפות מיידיות. כיול גלים אוטומטי, CCD חי, שסתום סילון גרמני וסיר טיטניום הופכים את מכונת הלחמת גל סלקטיבית זו למכונת רווח אמיתית 24/7.
| רשימת ציוד קו DIP
שסתום סילון גרמני בתדר גבוה יורה נקודות שטף עדינות במיוחד (מוצקים <10%) שניתן לחזור עליהם עד 0.02 מ'מ. מיכל בלחץ בתוספת מד זרימה דיגיטלי שומרים על יציבות בלחץ גם כשהוא נמוך. שאריות נופלות לתוך מגש משיכה מהירה. פנאומטיקה יפנית SMC ומדדי פני שטח הופכים את הבדיקות היומיות ללא מאמץ. משאבה אוטומטית לעולם אינה נותנת לטבול לאספקה. מערכת זו מפעילה כל כרית בצורה מושלמת במכונת הלחמת גל סלקטיבית.
IR תחתון מתכוונן לחלוטין הוא סטנדרטי; אוויר חם עליון או IR נוסף אופציונלי. עיצוב רשת פתוח בתוספת בידוד עבה בטמפ' גבוהה מספק חום אחיד על פני כל הלוח. תנורי חימום ומנועי פלאג-אין מובחרים פועלים בשקט וללא כלים במשך שנים. לוחות יוצאים מופעלי שטף בצורה מושלמת וללא מתח, מוכנים לחיבורים ללא רבב במחזורים של 0.5 שניות.
משאבה אלקטרומגנטית גרמנית וסיר טיטניום יוצרים גל מיני יציב בסלע שלעולם אינו דולף או נסחף. בקרת זרימת N2, טמפרטורת הלחמה, גובה גל וכיול אוטומטי ישירות ממסך המגע. חנקן מוטבע נותן פילה מבריק וכמעט אפס ספיגת. מסכי לייזר גובה, חרירי ניקוי עצמי, ו-900 שעות של וידאו מאוחסנים לצורך מעקב. זוהי הליבה חסינת הכדורים של כל מכונת הלחמת גל סלקטיבית.
מסוע תלת חלקי תואם SMEMA בתוספת מהדקים צדדיים/עליון פנאומטיים מחזיקים לוחות עד 20 ק'ג ללא דום במהלך הלחמה. מסילות בשרניות וסרוו בעלי דיוק גבוה שומרים על תנועת PCB בצורה חלקה במהירות קו. מכלולים עבים או דו צדדיים ברורים בקלות. נבנה לעבודה בנפח גבוה ללא הפסקה בכל מכונת הלחמת גל סלקטיבית DIP מקוונת.
PLC עם אישור CE, חיווט Cat-6 וקישוריות MES מלאה מספקים תגובה מהירה בזק ואמינות מוחלטת. אשפים מודרכים, עריכות מבוססות תמונות, זיהוי חרירי אוטומטי ותפריטים מרובי שפות חותכים את ההדרכה לשעות. אבחון מרחוק מאפשר למכונת הלחמת גל סלקטיבית להרוויח מסביב לשעון.
מסך מגע צבעוני גדול, מדריכים שלב אחר שלב, תצוגה מקדימה של CCD חיה בלחיצה אחת והתראות קוליות הופכים את הפעולה לפשוטה. מעבר מיידי בין אנגלית, סינית, יפנית או רוסית. אורות מגדל מותאמים אישית ושדרוגי Wi-Fi מודיעים לכולם מבלי לעזוב את הקו.
| מִפרָט
| מכונת הלחמת גל סלקטיבית מקוונת | ||||
| דֶגֶם | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| מודולרי מקוון | ספריי + חימום מראש והלחמה | ספריי + חימום + הלחמה | ספריי + חימום + הלחמה + הלחמה | ספריי + חימום + הלחמה + הלחמה + הלחמה |
| מערכת הלחמה | ||||
| כמות זרבובית | 1 | 1 | 2 | 3 |
| כמות סיר הלחמה | 1 סט | 1 סט | 2 סטים | 3 סטים |
| סיר כפול (אופציה) | N/a | אוֹפְּצִיָה | אוֹפְּצִיָה | אוֹפְּצִיָה |
| כוח סיר הלחמה | 2.35 קילוואט | 2.35 קילוואט | 4.70 קילוואט | 7.05 קילוואט |
| מערכת שטף | ||||
| מיכל אחסון שטף | 1L | 1L | 2L | 2L |
| תמיכה בשטף | אזעקת שטף, אוטומטית | |||
| זרבובית ריסוס | שסתום סילון של גרמניה (ריסוס ספוט וקו) 1 סט | |||
| גודל פיית ריסוס | 130um (אפשרות 180um, 210um) | |||
| מהירות ריסוס | 0~20 מ'מ/שנייה | |||
| מהירות תנועה של זרבובית ספריי | 0 ~ 400 מ'מ/שניות | |||
| מערכת חימום מראש | ||||
| מצב חימום מראש | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR |
| אזור חימום מראש | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| אזור חימום מוקדם | אוויר חם למעלה: 2, IR תחתון: 1 | |||
| כוח חימום מוקדם תחתון | מקסימום 12 קילוואט | |||
| כוח חימום מוקדם העליון | מקסימום 6 קילוואט | |||
| זמן חימום | כ-15 דקות (הגדרה 150℃) | |||
| מצב שליטה | PC+PLC | |||
| מערכת הובלה | ||||
| גודל PCB (עם מתקן) | 120*60~500*500 מ'מ | |||
| החלפת PCB | באינטרנט | |||
| פינוי עליון PCB | 120 מ'מ | |||
| גובה תחבורה | 900 ± 20 מ'מ | |||
| רוחב הובלה | 60~500 מ'מ | |||
| מידות: מ'מ | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| מִשׁקָל | כ: 800 ק'ג | כ: 1200 ק'ג | כ: 1300 ק'ג | כ: 1500 ק'ג |
| רשימת ציוד קו DIP
חבר את מכונת ההלחמה הסלקטיבית שלך עם קו ה-DIP האוטומטי המלא של ICT - החזית המושלמת לייצור THT במיקס גבוה. החבילה הסודרת כוללת מכניס DIP במהירות גבוהה להצבת רכיבים במדויק, מעמיס גלים תואם SMEMA שמזין לוחות בצורה חלקה לתוך מכונת הלחמת גלים סלקטיבית DIP On-line, פורק גלים עדין הלוכד PCB מוגמרים ללא לחץ, וחגורת הרכבה מבוקרת ובדיקה סופית. כל המודולים מאושרים CE, נבנו בתוך הבית, ותוכננו להחלפות במהירות הבזק במחזורים של 0.5 שניות. עם רכזות גלובליות של חלקי חילוף ותמיכה באתר ב-72 מדינות, ה-ICT שומר על כל זרימת החור שלך - מהחדרה ועד הלחמה סלקטיבית - פועלת ביעילות מקסימלית ובעלות מינימלית.
| שם המוצר | ייעוד בקו DIP |
|---|---|
מיקום אוטומטי של רכיבים על גבי PCB עם דיוק עבור קו ייצור DIP. | |
ממיס הלחמה ליצירת חיבורים מוצקים על גבי PCB במהלך תהליך התוספת של THT. | |
מחיל הלחמה באופן סלקטיבי על אזורים ספציפיים להרכבת THT מדויקת | |
| AOI מוטבע לאחר גל | בודק חיבורי הלחמה וליקויי מיקום על PCB המורכב DIP. |
| סרטון הצלחת לקוחות
בתחילת 2025 טס ספק גדול של מותג מצלמות וייטנאמי לקבלה סופית של מכונת ההלחמה הסלקטיבית החדשה שלהם. המהנדסים שלנו העמיסו את לוחות הייצור האמיתיים שלהם, הפעילו מחזורים של 0.5 שניות במהירות מלאה בזמן שהלקוח צפה בחיבורי THT מושלמים נוצרים בשידור חי ב-CCD, ואז אימנו את הצוות שלהם במשך יומיים על תכנות, תחזוקה ופתרון בעיות. הם השאירו 100% מוכנים להגיע לנפח ביום שבו הארגז הגיע - דוגמה נוספת לשותפות הגלובלית האמיתית של ICT.
| שירות והדרכה מקצועיים
מאינטגרציה והפעלה של קווים ועד לתמיכה ושדרוגים לכל החיים, סיפקנו אותך בכל העולם. עשרים מהנדסים בכירים בתוספת צוותים מקומיים ב-72 מדינות מעבירים הדרכה באתר או מרחוק בכל עת שתזדקק לכך. מחסני חלקי חילוף בשלוש יבשות וקווים חמים אמיתיים 24/7 שומרים על מכונת הלחמת הגל הסלקטיבית שלך בזמן פעילות שיא במשך עשרות שנים.
| שבחי לקוחות
לקוחות כל הזמן אומרים לנו שהמהנדסים שלנו סבלניים, חדים, ואכפת להם באמת מהצלחתם. הם אוהבים את דיוק השטף המדויק, את הגל היציב, ואת המהירות שבה מכונת הלחמת הגלים הסלקטיבית משלמת על עצמה בתשואות גבוהות יותר ואפס עיבוד חוזר במחזורים של 0.5 שניות. ארגזי ייצוא מגיעים ללא רבב, ותיקונים מרחוק באותו יום הפכו את הקונים הראשונים לשותפים לכל החיים ברחבי העולם.
| אישורי תעשייה
כל מכונת הלחמת גל סלקטיבית נושאת אישור בטיחות CE, תאימות ל-RoHS, מערכת איכות ISO9001, ופטנטים מרובים על שסתומי סילון, משאבות וכיול לייזר. הסימנים המהימנים בעולם מוכיחים שאתה מקבל טכנולוגיה בטוחה, ירוקה ומוכחת בשטח שאתה יכול לסמוך עליה בכל מקום.
| אודות חברת ICT ומפעל
מאז 2012 גדלנו לקמפוס חדיש בגודל 12,000 מ'ר עם 89 חברי צוות, 20 מהנדסים מסורים ו-8 סניפים גלובליים. הכל - מו'פ, ייצור, הרכבה ובדיקות צריבה - מתרחש בתוך הבית. אנו משרתים למעלה מ-1,600 מפעלים ב-72 מדינות עם פתרונות SMT ו-THT סוהר-key, וכל מכונת הלחמת גל סלקטיבית יוצאת מגובה בבדיקה קפדנית ובמערכות איכות מוכחות.
