מכונת ההחדרה האוטומטית לרכיב עופרת צירית משמשת להחדרה אוטומטית של חלקי עופרת צירית בהרכבת DIP ו-THT PCB. זה מתאים לרכיבים כגון נגדים, דיודות, משרנים, נתיכים, מגשרים, קבלים וטרנזיסטורים. במפעלים רבים חלקים אלו עדיין מוכנסים ביד, מה שיכול להאט את הייצור וליצור הבדלי איכות בין המפעילים. מכונה זו עוזרת להפוך את ההחדרה למהירה יותר, נקייה יותר וניתנת לחזרה. הוא תומך בהחדרה מהירה, קלט מזין גמיש, הכנסת חוט מגשר, התאוששות אוטומטית וכיוון הכנסה של 0-360°. עבור לקוחות הבונים לוחות חשמל, לוחות בקרה, לוחות LED, לוחות מכשירי חשמל ואלקטרוניקה תעשייתית, זה עוזר לשפר את תהליך ה-THT לפני הלחמה ובדיקה.
| תכונות המוצר
מערכת ההוספה מיועדת לייצור יומיומי יציב. מבנה מכני חזק וחלקים איכותיים עוזרים למכונה להמשיך ולפעול במשך משמרות ארוכות. מערכת מיקום הקואורדינטות תומכת בהחדרה מדויקת, כך שניתן למקם רכיבים ציריים לתוך חורי ה-PCB בעקביות טובה יותר. כאשר קו הייצור משתנה לסוג אחר של לוח או רכיב, מבנה ההוספה תומך בהחלפה מהירה יותר ועוזר להפחית את זמן ההמתנה.
מערכת המסוע פועלת עם פלטפורמה מסתובבת ב-360°. מנוע הסרוו שולט על זווית הסיבוב בצורה מדויקת, מה שעוזר למכונת ההחדרה האוטומטית לרכיב עופרת צירית להתמודד עם כיווני החדרה שונים באותו PCB. לוחית הדחיפה של הצילינדר עוזרת למקם את ה-PCB עם שגיאה קטנה. מבנה הבלבול המכני תומך בתנועת לוח יציבה, בעוד שהעברת חגורת הצעד ובקרת עצירת החיישן עוזרים לשמור על העברת PCB חלקה. עיצוב זה שימושי עבור מכלולי PCB אוטומטיים שבהם הובלה יציבה והחדרה מדויקת חייבות לעבוד יחד.
מערכת הכיפוף עוזרת ליצור מובילי רכיב צירי לאחר ההחדרה. יצירת עופרת טובה חשובה מכיוון שהיא יכולה להשפיע על יציבות ההלחמה בתהליך הבא. מבנה הכיפוף נועד להגן הן על ה-PCB והן על הרכיב, להפחית את הסיכון לנזק במהלך הייצור. זה גם קל להחלפה ולתחזוקה, כך שצוות הייצור יכול לשמור על המכונה במצב עבודה טוב עם פחות זמן השבתה.
מערכת המגשרים משתמשת בשיטת האכלה עצמאית. הוא תומך בהזנת חוט מגשר עם בקרת מנוע מדויקת, עוזר לשפר את דיוק ההזנה. ניתן להשתמש בקטרים שונים של חוטי מגשר בהתאם לעיצוב ה-PCB. זה הופך את מכונת הכנסת רכיבי העופרת הצירית לגמישה יותר מפלטפורמת החדרה פשוטה. זה יכול להתמודד גם עם רכיבים צירים וגם חוטי מגשר, וזה מועיל ללקוחות המייצרים לוחות דרך חורים מעורבים.
מערכת ההאכלה בנויה לייצור בתערובת גבוהה. הוא תומך בהזנה אוטומטית של הפעלה חוזרת והזנה חוזרת ללא הפסקה, ועוזר להפחית את זמן ההמתנה של החומר. ניתן לבחור תצורות קלט מזין שונות בהתאם לצרכי הייצור. עבור מפעלי אלקטרוניקה עם סוגי לוחות רבים, הזנה יציבה היא עניין גדול. אם ההאכלה אינה חלקה, כל קו ה-DIP יכול לאבד קצב מהר יותר ממכונת קפה ביום שני בבוקר.
מערכת הבקרה מתוכננת סביב תקני Industry 4.0 ו-EU CE. מרכז בקרת IO ייעודי מתאים לצרכי העבודה האמיתיים של המכונה. שליטה מלאה בלולאה סגורה מעניקה תגובה מהירה יותר ויעילות טובה יותר. מערכת הבקרה המודולרית גם עוזרת להפחית את עלויות התחזוקה. עם תפעול מסך מגע LCD ואחסון תוכניות, מכונת ההכנסה האוטומטית צירית נותנת למפעילים דרך ברורה לנהל את הייצור, לשנות תוכניות ולבדוק את מצב הריצה.
מכונת ההכנסה האוטומטית צירית תומכת בהתאוששות אוטומטית, ועוזרת לחדש את הייצור מהר יותר לאחר בעיות פעולה מסוימות. ניתן לכוונן את כיוון ההכנסה מ-0° ל-360° במרווחים של 1°, מה שנותן יותר חופש לפריסות PCB שונות. המכונה תומכת גם בקרת זווית כיפוף עופרת, בקרת אורך כיפוף עופרת, תפעול מיקרו-מחשב, אפשרויות שפה סינית ואנגלית ובקרת מסך מגע LCD. ניתן לאחסן יותר מ-2000 תוכניות עבור מוצרים שונים. ה-PCB מקובע באמצעות סיכה ומהדק במהלך ההחדרה, ועוזר לשפר את יציבות הלוח. פרטים אלו הופכים את מכונת ההחדרה האוטומטית לרכיב עופרת צירית מתאימה למכונה מעשית להחדרה אוטומטית למכלולי PCB.
| מִפרָט
| מפרט | A131M | A131H |
|---|---|---|
| כניסת מזין רכיבים | 10 יחידות (אפשרות: 30, 40, 50, 100 יחידות) | 20 יחידות (אפשרות: 30, 40, 50, 100 יחידות) |
| מהירות הכניסה | 25000CPH, מקסימום 0.12 שניות לנקודה (0.14 שניות, 0.16 שניות, 0.18 שניות לנקודה ניתן לשינוי) | 25000CPH, מקסימום 0.12 שניות לנקודה (0.14 שניות, 0.16 שניות, 0.18 שניות לנקודה ניתן לשינוי) |
| טווח הכנסה | רכיב: 5~22 מ'מ, מגשר: 5~26 מ'מ | רכיב: 5~22 מ'מ, מגשר: 5~26 מ'מ |
| מזין מגשר | 0.5~0.7 מ'מ, הזנה עצמאית | 0.5~0.7 מ'מ, הזנה עצמאית |
| שחזור הכנסה | התאוששות אוטומטית | התאוששות אוטומטית |
| כיוון הכנסה | כיוון 0~360° במרווח של 1° | כיוון 0~360° במרווח של 1° |
| זווית כיפוף עופרת רכיב | 35°±15° | 35°±15° |
| אורך כיפוף עופרת רכיב | 1.2~2.2 מ'מ | 1.2~2.2 מ'מ |
| סוג רכיב | מגשר, קבל, טרנזיסטור, דיודה, משרן, נגד, נתיך וכו', חבילה סטנדרטית 52-90 מ'מ | מגשר, קבל, טרנזיסטור, דיודה, משרן, נגד, נתיך וכו', חבילה סטנדרטית 52-90 מ'מ |
| דיוק הכניסה | 0.05 מ'מ | 0.05 מ'מ |
| גודל PCB | 50* 50~380* 380 מ'מ | 50* 50~380* 380 מ'מ |
| אזור הכנסה | 50*50~370* 370 מ'מ | 50* 50~370* 370 מ'מ |
| משקל PCB | <1.0 ק'ג | <1.0 ק'ג |
| עובי PCB | 1.0~2.0 מ'מ | 1.0~2.0 מ'מ |
| PCB קבוע | סיכה + מהדק | סיכה + מהדק |
| גובה הובלה | 900 ± 20 מ'מ | 900 ± 20 מ'מ |
| כיוון תחבורה | R~L (אופציונלי: L~R) | R~L (אופציונלי: L~R) |
| זמן תחבורה | 3-4 שניות | 3-4 שניות |
| לְהַפְעִיל | מיקרו מחשב, מסך מגע LCD | מיקרו מחשב, מסך מגע LCD |
| שָׂפָה | סינית, אנגלית | סינית, אנגלית |
| כמות התוכנית | 2000+ | 2000+ |
| לחץ אוויר | 0.45~0.6Mpa | 0.45~0.6Mpa |
| זרימת מקור אוויר | 110 ליטר לדקה | 110 ליטר לדקה |
| ספק כוח | 1p, 220AC ± 10%, 50/60Hz | 1p, 220AC ± 10%, 50/60Hz |
| כּוֹחַ | 2.0KVA | 2.0KVA |
| מֵמַד | L2080* W1750* H1600mm | L2080* W1750* H1600mm |
| גודל תחנת הזנה | 10 מזין: 1360* 1000* 1460 מ'מ, 20 מזין: 1860* 1000* 1460 מ'מ, 30 מזין: 2360* 1000* 1460 מ'מ | 10 מזין: 1360* 1000* 1460 מ'מ, 20 מזין: 1860* 1000* 1460 מ'מ, 30 מזין: 2360* 1000* 1460 מ'מ |
| מִשׁקָל | 1300 ק'ג | 1300 ק'ג |
*ICT ממשיך לעבוד על איכות וביצועים, מפרטים והופעה עשויים להתעדכן ללא הודעה מיוחדת. אם שונה, אנא עקוב אחר הרשימה החדשה

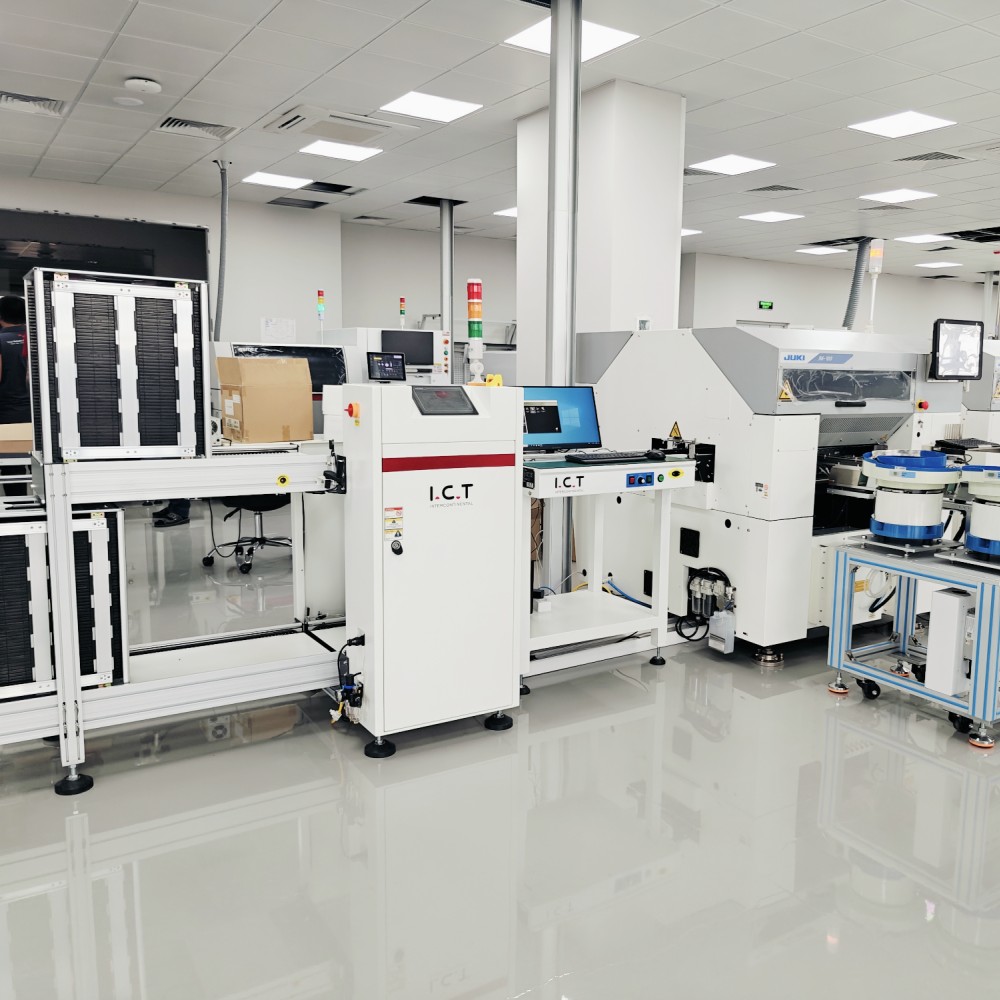

| רשימת ציוד קו DIP
ICT יכול לספק ציוד קו ייצור DIP ו-THT מלא בהתאם לגודל ה-PCB של הלקוח, סוג הרכיב, זרימת התהליך, יעד הקיבולת ופריסה של המפעל. ציוד קשור כולל קווי הכנסת ידניים, מכונות החדרה צירית, מכונות החדרה רדיאליות, מכונות החדרה בצורת אי זוגיות, מכונות הלחמת גלים, מכונות הלחמה סלקטיביות, DIP AOI, מסועי PCB, מעמיסים, פורקים, תחנות תיקון ותמיכה בבדיקות. בתהליך שלם של חור, מכונת ההחדרה האוטומטית לרכיב עופרת צירית משמשת בדרך כלל לפני ההלחמה כדי להפחית את עבודת ההחדרה הידנית ולשפר את העקביות. ICT מסייע ללקוחות לתכנן פריסת ציוד, כיוון מסוע, גובה הובלה, חיבור הלחמה, עמדת בדיקה והרחבת קו עתידי.
