| גלה את מכונות AOI AI-4540
ICT DIP Inverted Camera Online AOI AI-4540 הוא כלי בדיקה מתקדם עבור PCBA לאחר הלחמת THT. הוא לוכד תמונות בזמן אמת באמצעות מצלמה צבעונית בעלת דיוק גבוה ומעבד אותן באמצעות אלגוריתמים של Convolution Neural Network (CNN) כדי לזהות פגמים בצורה חכמה. מכונת ה-PCB האוטומטית הזו מזהה בעיות כמו חלקים שגויים, רכיבים חסרים, קוטביות הפוכה ופגמי הלחמה כגון גשרים, חללים או הלחמה לא מספקת באלמנטים כמו נגדים, קבלים, דיודות ושקעים. עם שיעורי זיהוי גבוהים והתרעות שווא נמוכות, הוא מותקן מעל קווי ייצור ללא שינויים, ומאפשר פעולה רציפה. קל להתאמה בגובה וברוחב, הוא תומך בשליטה מרכזית עבור מספר יחידות. עקיבות הנתונים כוללת אזעקות SPC, אחסון יומנים אוטומטיים, אזהרות NG ותכנות מרחוק. זה מגביר את היעילות והאיכות של המפעל בתהליכי SMT.
| תכונה

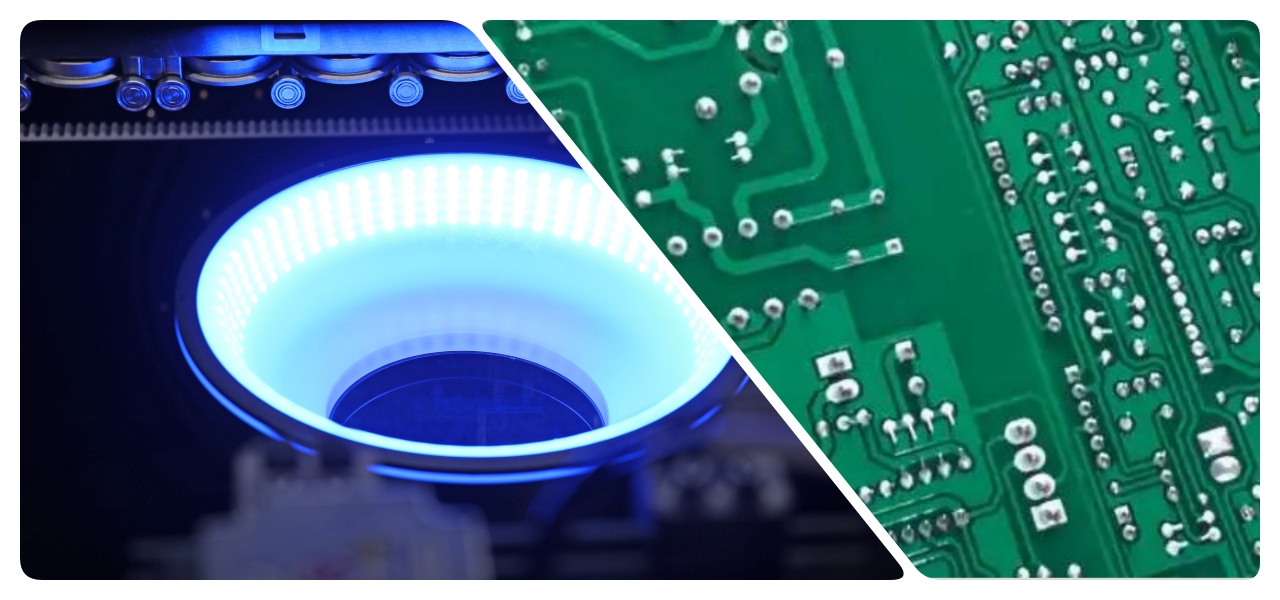

אלגוריתם למידה עמוקה
מכונות AI-4540 aoi משתמשות בלמידה עמוקה עם אופטימיזציה של Big Data לבדיקות תעשייתיות. הוא מזהה רכיבים ומפרקי הלחמה באופן אוטומטי בלחיצה אחת, מקצץ זמני תכנות ארוכים ואזעקות שווא גבוהות משיטות מסורתיות. מאומן על מערכי נתונים גדולים, הוא מטפל בווריאציות בצד התחתון לאחר הלחמת גל, ומבטיח שאין פגמים שהוחמצו. זה מפחית שיחות שווא מחלקים תלויים או הבדלי צבע קלים. CNN מחקה שיקול דעת כמו אנושי עבור תרחישים מגוונים, כמו זיהוי חורי סיכה מטושטשים בהלחמה ללא הפרעות סיכה או מכשיר. זה מוביל להכללה חזקה, דיוק גבוה ובדיקות אמינות עבור לוחות מורכבים.

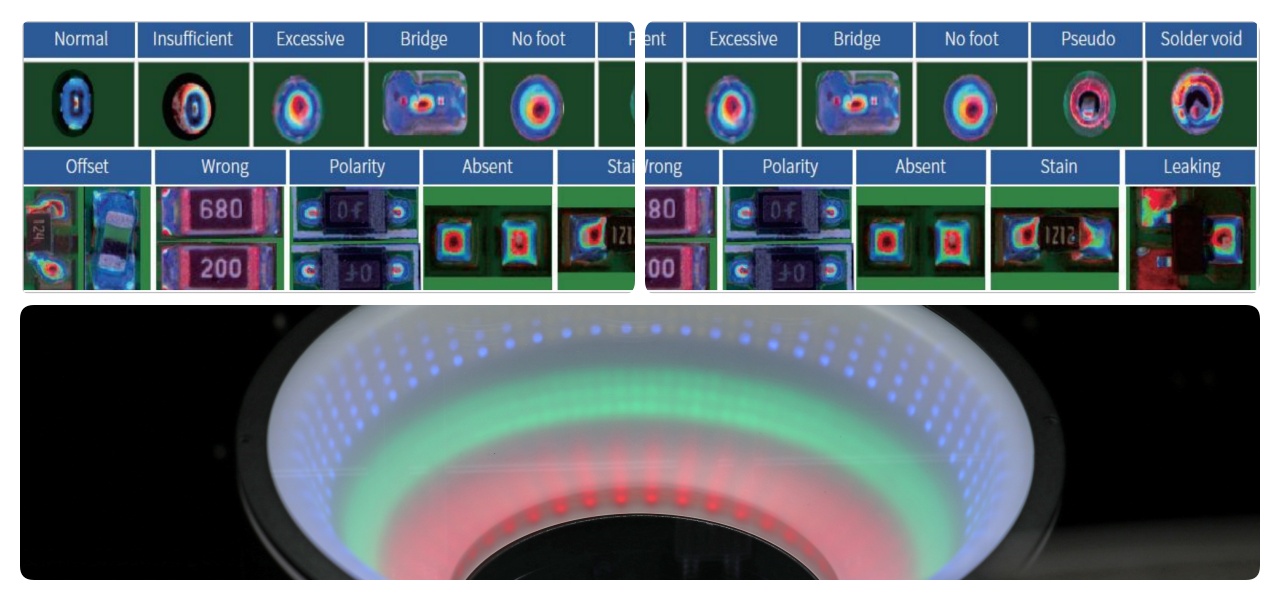

נהלים גמישים
מכונת בדיקת aoi מקוונת זו מציעה תהליכים חכמים ניתנים להתאמה לשימוש חלק. הוא בודק נגדי טבעת צבעוניים, קבלים, דיודות ושקעים בצורה חכמה, מקוונת או לא מקוונת, ללא קווי עצירה. התכנות לוקח 10-20 דקות, איתור באגים 10-15 דקות, עם החלפות קצרות באמצעות קבצים קיימים. שינויים בפרמטרים אצווה מתרחשים עם מפתח אחד. אזעקות קוליות מתריעות על פריטים או סוגים שגויים. זה מפשט את הפעולות, מייעל את הגדרות הציוד במהירות ומפחית את זמן ההשבתה לזרימת ייצור טובה יותר.

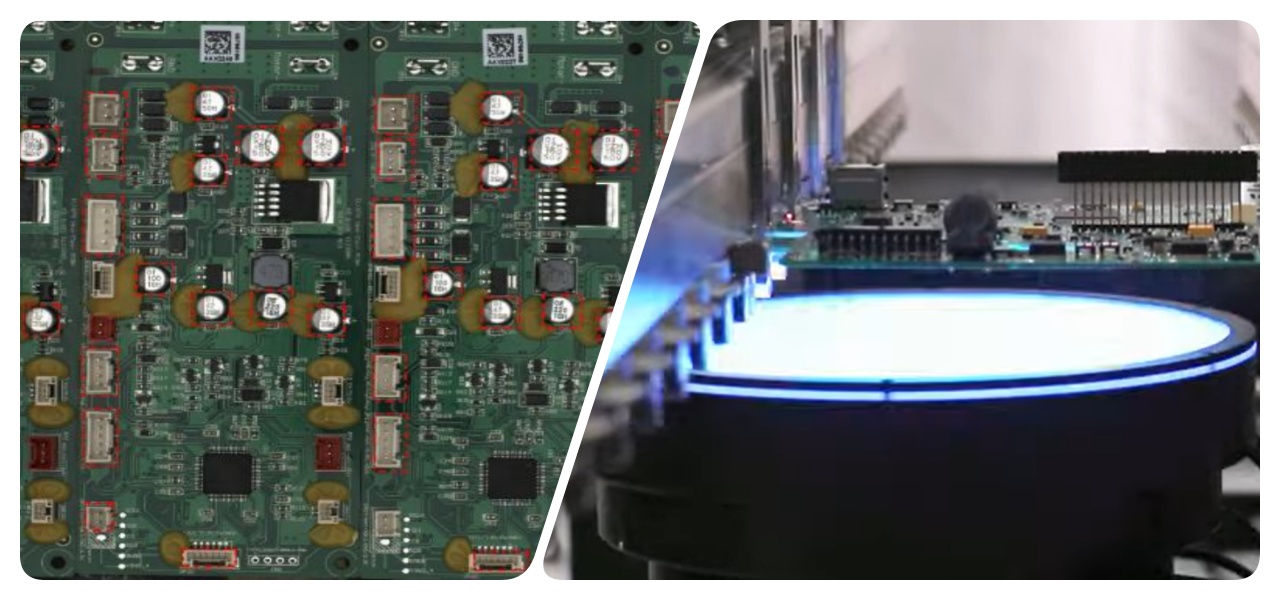

מהירות בדיקה מהירה
מכונות AI-4540 aoi משיגות בדיקות מהירות עם תכנון נתיב אלגוריתם גנטי. זה מפחית את ספירת ה-FOV על ידי דילוג על אזורים שאינם מרותכים, מקצר מסלולים ובוחר נקודות הדמיה אידיאליות כדי למנוע הלחמה בקצוות. עיבוד מקבילי של GPU מאיץ את הטיפול בנתונים. ב-0.23 שניות לכל FOV, הוא מתאים לקווים בנפח גבוה. כמערכת בדיקה on line smt aoi, היא שומרת על זרימה תוך הבטחת תוצאות מדויקות.
מצבי בדיקה מרובים
תומך בבדיקות ריבוי לוחות, לוחות מעורבים וחומרים מעורבים. מזהה סיבובים בזוויות ובמצבים שונים. דילוג על סימנים גרועים באופן אוטומטי. גמישות זו מתאימה להגדרות PCB שונות לבדיקות יסודיות ויעילות ללא שלבים נוספים.
| מִפרָט
| דֶגֶם | ICT DIP מצלמה הפוכה AOI AI-4540 (לאחר הלחמת THT) | ICT DIP מצלמה הפוכה AOI AI-4540L (לאחר הלחמת THT) |
| FOV | 49*41 מ'מ |
| הַחְלָטָה | 20 אמ |
| מַצלֵמָה | 5M |
| אוֹר | אור RGB + W, אינטגרל 4 צבעים |
| מהירות בדיקה | 0.23 שניות/FOV |
| בדיקת PCB ערבוב | תמיכה בתוכנית שיחות באופן אוטומטי. |
| גודל PCB | מסלול שלושה חלקים: 50*50-350*400 מ'מ מסלול מקטע יחיד: 50*50-450*400 מ'מ | 50*50~550*650 מ'מ |
| גובה PCB | עליון: 110 מ'מ (150 מ'מ אופציונלי), תחתון: 25 מ'מ |
| עובי PCB | 0.3 ~ 6.0 מ'מ |
| PCB Edge | 3.0 מ'מ |
| עיוות PCB | ±3.0 מ'מ |
| משקל PCB | מקסימום: 10 ק'ג |
| גובה מסוע | 750&900±20 מ'מ |
| לְהַצִיג | צג FHD בגודל 23.8 אינץ' |
| פלט נתונים | SPC לניתוח סטטיסטי שנוצר אוטומטית |
| פונקציה מיוחדת | חיפוש אוטומטי של אלמנטים ותכנות מהיר |
| כּוֹחַ | AC220 50/60Hz,5A |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.

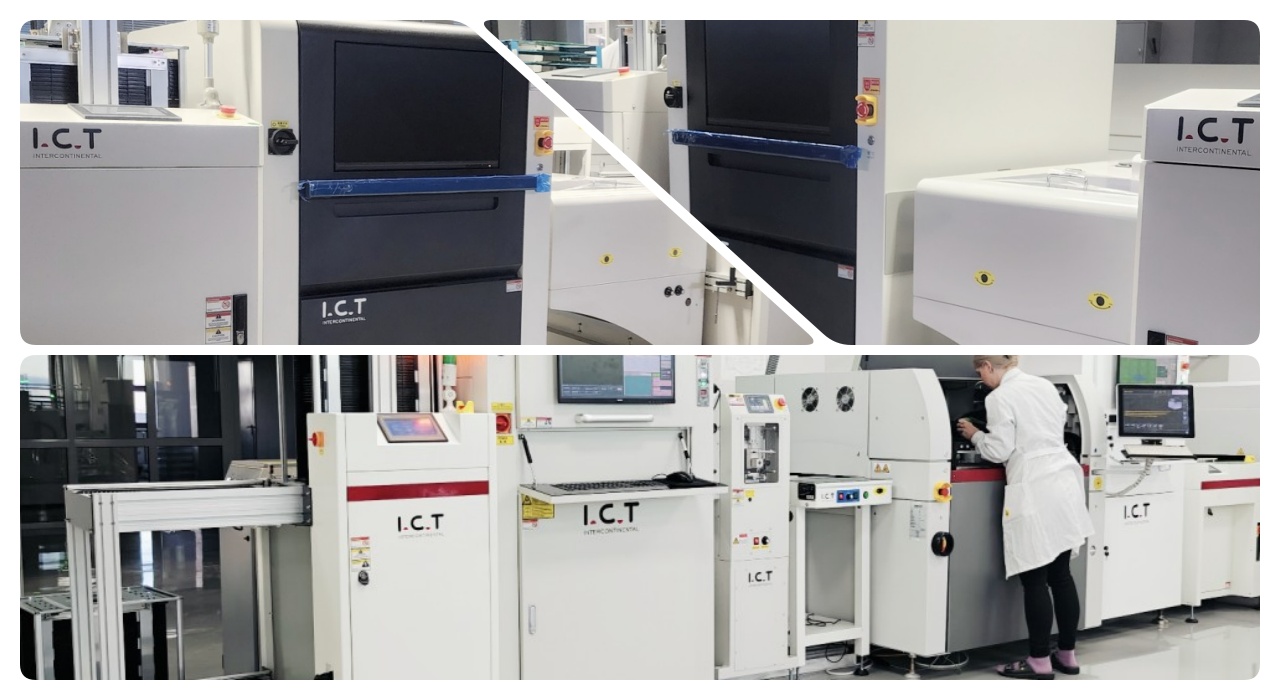

| רשימת ציוד קו DIP
קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| סרטון הצלחת לקוחות
הסרטון השיווקי שלנו עבור מכונות ה-AI-4540 aoi מציג את העיצוב החיצוני המלוטש שלה, ומדגיש את המסלול בן שלושת החלקים לטיפול גמיש ב-PCB. הוא צולל לתוך המבנה הפנימי, ומדגים את המצלמה ומערכת התאורה ברמת הדיוק הגבוהה. קופסת החשמל מוצגת, תוך שימת דגש על רכיבים אמינים לפעולה יציבה. נקודות מכירה מרכזיות מוצגות, כגון זיהוי פגמים בזמן אמת ואזעקות שווא נמוכות. דגשים שונים בתכנות מוצגים, כולל זיהוי בלחיצה אחת, הגדרות מהירות ושינויי אצווה. סרטון זה ממחיש כיצד המכונה משתלבת בצורה חלקה בקווים, מייעלת את היעילות ומבטיחה תפוקות באיכות גבוהה עבור יצרני אלקטרוניקה ברחבי העולם.

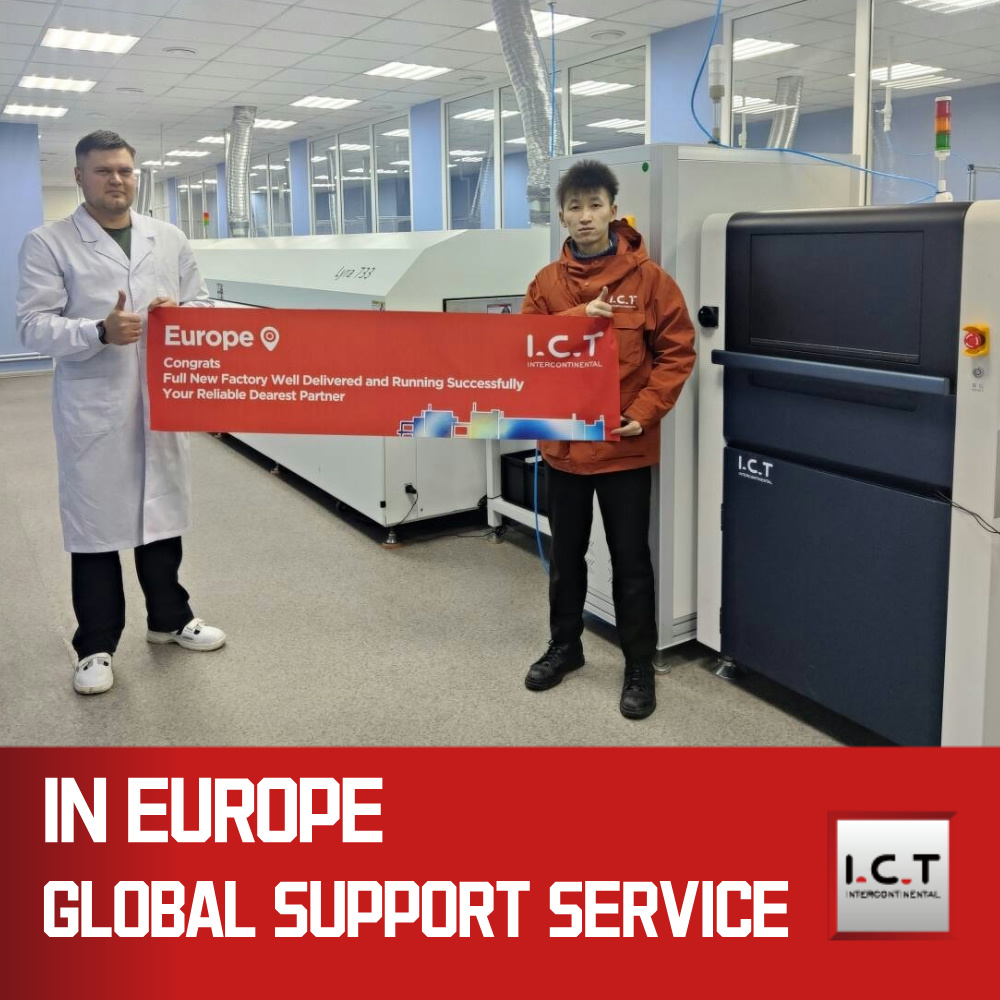

| שירות והדרכה
ICT מציע שירות והדרכה מקיפים עבור מכונות AI-4540 aoi. הצוות העולמי שלנו מטפל בהתקנה, תחזוקה וסיוע מרחוק כדי למזער את זמן ההשבתה. ההדרכה כוללת הפעלות מעשית על תכנות, תפעול ופתרון בעיות, זמינות באתר או באינטרנט. אנו מתמקדים בתגובות מהירות לשאילתות, ומבטיחים שהצוות שלך יקבל מיומנויות במהירות. תמיכה זו עוזרת למפעלים לפעול בצורה חלקה, לשפר את האיכות ולהתאים את עצמם לצרכי הייצור בצורה יעילה.

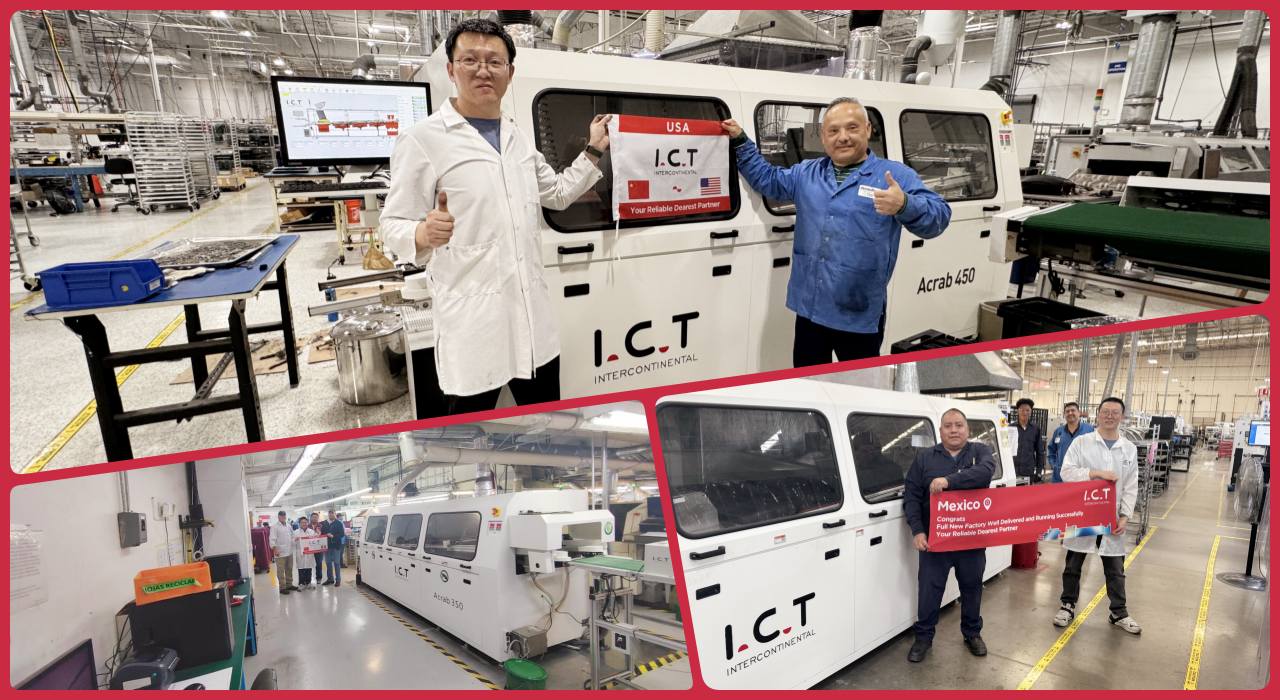

| ביקורות לקוחות
לקוחות משבחים את מכונות ICT aoi על הדיוק והאמינות שלהן. הם משבחים את המהנדסים שלנו על הגדרות מומחים ותיקונים מהירים. אריזה מאובטחת ומשלוח בזמן מונעים נזק, זוכה לציונים גבוהים. תגובות מהירות לבעיות בונות אמון חזק ושותפויות.
| ההסמכה שלנו
ICT מחזיקה ב-CE, RoHS, ISO9001, ופטנטים שונים. אלה מבטיחים בטיחות, תאימות סביבתית ותקני איכות. מכונות ה-aoi שלנו עומדות בכללים גלובליים לביצועים אמינים. פטנטים מגנים על חידושים כמו טכנולוגיית למידה עמוקה, מתן פתרונות מתקדמים ומוגנים.
| על ICT והמפעל שלנו
ICT היא חברת אלקטרוניקה מובילה עם מו'פ וייצור פנימיים. הצוות שלנו המונה למעלה מ-89 עובדים, כולל 20 מהנדסים, מניע צמיחה מהירה במשך 12 שנים. אנו משרתים 1600 לקוחות ב-72 מדינות עם פתרונות SMT מלאים. המפעל שלנו בגודל 12,000 מ'ר משתמש בבדיקות קפדניות ובמערכות ISO9001 כדי לשמור על איכות מוצר גבוהה.
