| ניפוק מדויק עבור SMT PCB
מכונת חלוקת ICT עבור SMT PCB בנויה ליישום חומרים עדינים בייצור אלקטרוניקה מתקדם. הוא משמש עבור חבילות מוליכים למחצה, הרכבה על לוח, LED back-end, Mini-LED, כוננים קשיחים למחשב, ICs, BGAs ותהליכי PCB אחרים בצפיפות גבוהה. המערכת משלבת הנעה מנוע ליניארי, מדידת גובה בלייזר, ראייה במהירות גבוהה ופיצוי חלוקה כדי לשלוט בנקודות קטנות, שבילים דקים ועבודת תת מילוי בצורה מדויקת יותר. זה יכול לזהות עיוות PCB, לזהות סטיית שבב ולהתאים את פעולת ההפצה במהלך הייצור. עבור מפעלים הנעים לעבר רכיבים קטנים יותר וחלונות תהליך הדוקים יותר, מערכת זו מעניקה למהנדסים דרך יציבה יותר לנהל דבק, משחת הלחמה וחומרי תהליך אחרים.
| תכונה של מערכת חלוקת דיוק גבוהה
מערכת מבנה הילוכים
מבנה התנועה של מכונת חלוקה זו עבור SMT PCB מיועד לעבודה יציבה במהירות גבוהה. הוא משתמש בקרת הנעה ליניארית של מנוע X/Y, עם דיוק מיקום הדדי של 3σ ±5μm בצירי X, Y ו-Z, ודיוק מיקום דינמי של 3σ ±3μm בצירי X ו-Y. מבנה המעמסה מסייע לשמור על יציבות המכונה כאשר הראש נע במהירות על פני אזור העבודה. זה חשוב עבור נקודות קטנות, פריסות צפופות ושבילי חלוקה עדינים. ביישומים כגון אריזת IC, Mini-LED, BGA והרכבת לוח PCB, שידור יציב מסייע בהפחתת סחיפה של מיקום ותומכת בבקרת תהליכים שניתן לחזור עליהם.
תצורת פונקציה
מערכת חלוקת דיוק גבוהה זו מתוצרת יפן מוגדרת לתנאי PCB אמיתיים, שבהם שטוחות ומיקום הרכיב יכולים להשתנות מלוח ללוח. המערכת יכולה למדוד שלוש נקודות על PCB, לחשב את מישור פני השטח ולהתאים את גובה המחט באופן אוטומטי. הלייזר ללא מגע שלו יכול לזהות עיוות מצע של 1μm, ועוזר לשמור על מרחק מבוקר בין המחט למשטח העבודה. עבור תהליכי מילוי תת-מילוי, מצלמות עליונות ותחתונות עוקבות אחר חדירת חומר מתחת למכשירי פליפ-שבב במהלך הפעולה. זה נותן למכונה יותר משוב תהליך ומסייע למהנדסים להפחית את התלות בתצפית ידנית בעת הגדרה או שיפור של מתכון המחלק.
חזון ללא הפסקה
ראייה ללא הפסקה שימושית כאשר מהירות ובדיקה חייבים להתרחש בו זמנית. המכונה יכולה לזהות עד 100 שבבים בשנייה, ואז לזהות סטיית מיקום וסטיית גובה לפני התאמת פעולת הציפוי או ההפצה. זה מאפשר לנתוני בדיקה לתמוך בתהליך מבלי להפוך כל בדיקה לנקודת עצירה. עבור מוצרים עם הרבה שבבים, מרווחים צרים או מיקרו-נקודות חוזרות ונשנות, זה חשוב מאוד. המערכת תומכת גם בפיצוי נפח נתיב ודבק. זה יכול לזהות אזורים חופפים ולחשב כמה חומר צריך, עוזר להפחית הצטברות דבק נוספת, הצפת יתר וגודל נקודה לא יציב.
אפשרויות תצורה ויישומים
חומרים שונים זקוקים לשיטות משלוח שונות, כך שניתן להתאים את מכונת ההפצה האוטומטית הזו עבור SMT PCB לאפשרויות שסתום מתאימות. שסתומי בורג טובים יותר עבור חומרים בעלי צמיגות גבוהה כגון דבק או משחת הלחמה. שסתומי סילון טובים יותר עבור חומרים בעלי נזילות טובה. עבור עבודת משחת הלחמה, גודל הנקודה המינימלי יכול להגיע ל-110μm, מה שהופך אותו מתאים לתהליכי IC ו-BGA עדינים. המכונה משמשת בחבילות מוליכים למחצה, הרכבה על לוח, LED אחורי, מיני-LED וייצור כונן קשיח למחשב. זה נותן למהנדסים פלטפורמה אחת למספר משימות ניפוק מדויק, תוך שהוא מאפשר להם להתאים את דרישת השסתום, החומר, המהירות והנקודה.
| מפרטי מערכת חלוקת דיוק גבוהה:
| ICT-HD330 | מערכת חלוקת PCB SMT דיוק גבוה |
| גודל PCB מקסימלי | 50*70~250*330 מ'מ |
| לִנְהוֹג | מנוע לינארי |
| דיוק חזרתיות X / Y- 3 סיגמא | ±5 מיקרומטר |
| מהירות מקסימלית X / Y | 1500 מ'מ לשנייה |
| תְאוּצָה | 1.5G |
| עיבוד תמונה-מצלמה דיגיטלית -אוטומט | הֲדִירוּת | ±1 מיקרומטר |
| דִיוּק | מקסימום: 0.03 שניות/נקודה |
| מַעֲרָך | S |
| מאסטר צ'יפ | S |
| סימן רע | S |
| דיוק חוזר | S |
| CCD ללא הפסקה | S |
| מערכת מדידת גובה (סוג לייזר) | דיוק חוזר | ±1 מיקרומטר |
| 0.1 שניות לנקודה |
| כִּיוּל | רובוט-מצלמה | S |
| מצלמה-z | S |
| מצלמה-מחט | S |
| מחט-ז | S |
| פשוט לפקח | אזור חלוקה (אישור/נג) | S |
| היקף חלוקה (אישור/נג) | S |
| ניטור אוטומטי של חלחול תת-מילוי | S |
| בדיקת סימן גרוע | S |
| בדיקת גובה | S |
| משוב AOI | הפקת משוב על נפח | S |
| משוב על עיבוד תמונה | S |
| משוב מדידת גובה | S |
| ניקוי מחט | סוג מכת אוויר | S |
| סוג ואקום | S |
| פריקת חומר | S |
| מאזניים אלקטרוניים | דִיוּק | 0.1 מ'ג / 0.01 מ'ג |
| מָשׁוֹב | אוֹפְּצִיָה |
| יחידת חום (קדם/ראשי/אחרי) | אוֹפְּצִיָה |
| אוויר דחוס | 0.4-0.6 MPa |
| כּוֹחַ | AC200V,3φ,20A |
| מֵמַד | 1300*1100*1380 מ'מ |
| מִשׁקָל | 850 ק'ג |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו ציפוי PCBA

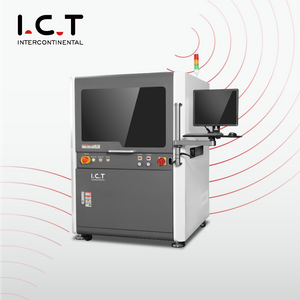

מוצר זה שייך באופן טבעי לקו הייצור לציפוי וניפוק של ICT. ציוד קשור יכול לכלול מכונות חלוקת סילון, מכונות ציפוי קונפורמיות, תנורי ריפוי UV, תנורי ריפוי IR, מסועי PCB, מערכות ציפוי AOI ומכונות לסילוק PCBA. מכונת ההפצה עבור SMT PCB מטפלת בדבק, משחת הלחמה, תת מילוי או חומר מגן באזורים נבחרים. מכונת הציפוי מגנה על משטחי PCB גדולים יותר מפני לחות, אבק וזיהום. ציוד אשפרה משלים את תגובת החומר לאחר היישום. AOI מסייע בבדיקת איכות התהליך, בעוד שציוד ביטול לוח תומך בהפרדת לוח סופית. על ידי שילוב של מכונות אלו, לקוחות יכולים לבנות תהליך שלם לניפוק, ציפוי, אשפרה, בדיקה וטיפול.
| שם המוצר | ייעוד בקו ציפוי PCBA |
מכונת ציפוי | מחיל ציפוי מגן מדויק על לוחות מעגלים להגנה אטומה בפני אבק, עמיד למים והגנה מפני פיצוץ. |
ריפוי תנור | מקשה ציפויים עם אור IR או UV, מבטיח הגנה עמידה וחזקה. |
מַסוֹעַ | מעביר מעגלים בצורה חלקה דרך קו הציפוי לעיבוד יעיל. |
מטעין ופרק | מספק ומאחסן PCB עבור קו הייצור, מבטיח קלט ופלט חלקים. |
| ציפוי קונפורמי AOI | בודק את איכות הציפוי ומזהה פגמים כדי להבטיח סטנדרטים גבוהים. |
