PCB Laser Marking
| כַּמוּת: | |
|---|---|

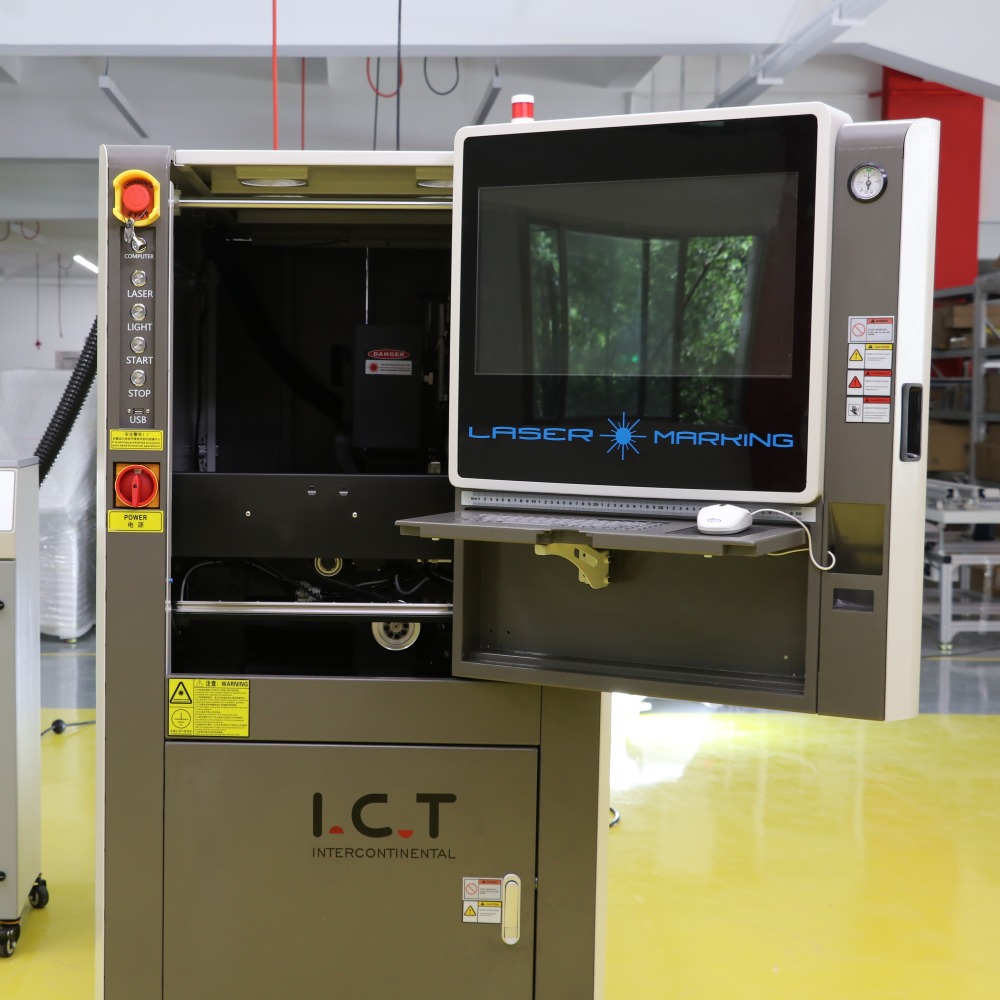

| סימון PCB מוצק עם טכנולוגיית לייזר
מכונת הדפסת ספלי לייזר זו מסמנת PCB לצמיתות עם ברקודים, קודי QR, טקסט או דפוסים בעולם האלקטרוניקה. בנוי לקווי SMT, הוא מקשר בקלות ושולח נתונים למערכות MES בזמן אמת. ארבעה דגמים מכסים גדלי לוח של עד 510 על 460 מ'מ, תוך שמירה על דיוק הדוק של ±0.05 מ'מ. בחר לייזר UV, ירוק, סיבים או CO₂ בהתאם לחומר שאתה מריץ - FR4, מתכות, פלסטיק או ציפויים רגישים. אפשרות מכונת סימון לייזר סיבי 30 וואט נותנת תוצאות חזקות ומתמשכות על מתכות ועקבות. ללא דיו, ללא תוויות, ללא הדפסות חוזרות בטעות. זה מקצץ בעלויות, שומר על נקיון החנות ועומד בכללים קשוחים למעקב אחר מוצרים בייצור עמוס.
| תכונה
מערכת נהיגה נבנית עד אחרון
המכונה עומדת על מסגרת גשר קשת עם ברגים כדוריים ומובילים כבדים של יצרנים אמינים כמו TBI ו-HIWIN. שני מנועי סרוו נפרדים מפעילים את צירי ה-X וה-Y בעצמם, ומעניקים מהלכים יציבים ומדויקים על פני אזור העבודה. שרשראות מיכלים סגורות מתכופפות מבלי להיתפס, ופרופילים נוספים שומרים על תנועה אחידה. כיסוי אבק פשוט חוסם חצץ וחותך את התדירות שבה אתה צריך לנקות או לתקן דברים. עובדים במפעלי SMT פעילים סומכים על מערך זה יום אחר יום - הוא מחזיק בעמדה נכונה ומבקש מעט תמורה במשמרות ארוכות.
מערכת סימון אמינה
בחר את הלייזר שלך - UV, ירוק, סיבים או CO₂ - כדי להתאים את הלוחות שאתה מייצר. כל סוג שומר על אלומה יציבה, מחזיק מעמד שנים רבות ומתמקד חד. המפעל מגדיר את נקודת המוקד לפני המשלוח, כך שאין צורך בכוונון; ציר Z מתרומם מעצמו. הקירור מתאים לכל לייזר שתבחר, שומר אותו קריר תחת עומס. צורות אלומה נוספות מתמודדות עם משטחים מוזרים או נקודות הדוקות. מדי יום ביומו, מערכת זו מציבה סימנים נקיים וקריא על כל PCB ללא תקלות, גם כאשר הקו פועל במלוא המהירות.
הובלה זהירה דרך המכונה
פליפ מובנה הופך לוחות דו צדדיים ללא שלבים נוספים כאשר אתה צריך את זה. מסילות מגיעות בקטעים עם חגורות ESD המונעות פגיעה סטטית בחלקים. חגורות סינכרוניות חזקות מאפשרות לך להגדיר את המהירות בדיוק עבור הקו. המתח נשאר אפילו עם מכווננים מיוחדים, כך שחגורות לעולם לא מחליקות או נשחקות לא אחידות. ברגים כדוריים ופירים מוצקים מרחיבים או צרים מסילות יחד, ומשאירים הכל ישר מלפנים לאחור. צילינדר מפסיק לכוונן עדין במקום שבו לוחות נעצרים. נתיב זה מזיז את ה-PCB בעדינות ובטוח, ללא חסימות, ללא שריטות.
הגדרת בקרה פשוטה
הכל בפנים מונח נקי עם חיווט ברור, כך שבדיקות ותיקונים עוברים במהירות. מנועי והנעים סרוו ברמה גבוהה שומרים על תנועה חלקה וחוזרים באותה צורה בכל פעם. אוויר זורם דרך חלקים מגניבים באופן טבעי במהלך ריצות ארוכות. לוח הבקרה שלנו פועל באופן יציב עם מעט בעיות ושירות קל. מתג בטיחות נפרד מופעל אם מתח משתבש, ועומד בכללי CE ו-UL ברחבי העולם. במפעלים אמיתיים, זה שומר על המכונה ללא הפתעות או עצירות ארוכות.
בקרות מפעיל פשוטות
המסך מציג צעדים פשוטים שאנשים חדשים קולטים במהירות. הוא משתמש ב-Windows אמיתי ומחזיק קבצי עבודה רבים, כך שהחלפת מוצרים לוקחת מעט זמן. הסריקה ממלאת את כל המסגרת ומציגה את הפריסה ממש שם להגדרה קלה. המצלמה יושבת קואקסיאלית - אין צורך בעבודת יישור נפרדת. יציאות סטנדרטיות מתחברות ל-MES, ויציאות מותאמות אישית מתאימות למערכות מיוחדות. מפעילים מבלים פחות זמן בלמידה ויותר זמן בריצה על לוחות, שומר על יציבות הקו.
| מִפרָט
| פרמטר | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| גודל PCB מקסימלי | 380 × 380 מ'מ | 510 × 450 מ'מ | 510 × 400 מ'מ | 510 × 460 מ'מ |
| טווח סימון | 280 × 380 מ'מ | 460 × 450 מ'מ | 430 × 400 מ'מ | 510 × 460 מ'מ |
| פונקציית Flip PCB | כן (סנפר מובנה) | כן (סנפר מובנה) | לֹא | לֹא |
| מימד מכונה | 835 × 1488 × 1566 מ'מ | 974 × 1528 × 1616 מ'מ | 1054 × 1568 × 1523 מ'מ | 1054 × 1470 × 1523 מ'מ |
| משקל מכונה | 700 ק'ג | 800 ק'ג | 750 ק'ג | 800 ק'ג |
| דיוק סימון | ±0.05 מ'מ (זהה לכולם) | ±0.05 מ'מ (זהה לכולם) | ±0.05 מ'מ (זהה לכולם) | ±0.05 מ'מ (זהה לכולם) |
| עובי PCB | 0.5-5 מ'מ (זהה לכולם) | 0.5-5 מ'מ (זהה לכולם) | 0.5-5 מ'מ (זהה לכולם) | 0.5-5 מ'מ (זהה לכולם) |
| סימון מהירות | <7000 מ'מ לשנייה (זהה עבור כולם) | <7000 מ'מ לשנייה (זהה עבור כולם) | <7000 מ'מ לשנייה (זהה עבור כולם) | <7000 מ'מ לשנייה (זהה עבור כולם) |
| סוגי לייזר נתמכים | UV, ירוק, סיבים, CO₂ (זהה לכולם) | UV, ירוק, סיבים, CO₂ (זהה לכולם) | UV, ירוק, סיבים, CO₂ (זהה לכולם) | UV, ירוק, סיבים, CO₂ (זהה לכולם) |
| גובה בטיחות PCB | למעלה <25 מ'מ, תחתון <20 מ'מ (זהה לכולם) | למעלה <25 מ'מ, תחתון <20 מ'מ (זהה לכולם) | למעלה <25 מ'מ, תחתון <20 מ'מ (זהה לכולם) | למעלה <25 מ'מ, תחתון <20 מ'מ (זהה לכולם) |
כיצד לבחור את הלייזר:
לייזר UV (355nm) : הטוב ביותר עבור PCBs רגישים לחום, מסכת הלחמה FR4, מעגלים גמישים. סימון קור, נזק מינימלי, ניגודיות גבוהה.
לייזר ירוק (532nm) : אידיאלי עבור פלסטיק, פרוסות סיליקון, קרמיקה, ציפויים מחזירי אור. ספיגה מעולה, סימנים עדינים במיוחד, השפעת חום נמוכה.
לייזר סיבים (1064nm) : מושלם עבור מתכות, עקבות נחושת/אלומיניום, PCB מתכתיים. סימנים עמוקים, קבועים, מהירים, בעלי ניגודיות גבוהה.
לייזר CO₂ (10600nm) : מתאים ל-FR4 סטנדרטי, מסכת הלחמה, ציפויים אורגניים. יציב, ניגודיות טובה, חסכוני עבור לוחות קשיחים.
| הגדרת קו SMT מלאה לייצור אמיתי
ICT מרכיב קווי PCBA שלמים שעובדים קשה במפעלי רכב, רפואה ואלקטרוניקה יומיומית. לוחות נכנסים נקיים דרך מעמיסי PCB Magezine , מקבלים משחה מדויקת ממדפסות אוטומטיות שנבדקו על ידי SPI, לוקחים רכיבים ממניחי SMT במהירות גבוהה , הלחמים מוצקים בתנורים של Heller עם אזורי חום אחידים. AOI מזהה פגמים מוקדם, מסועים נושאים לוחות ללא בעיות, חומרי ניקוי שוטפים את שאריות השטף לחיבורים חזקים יותר, וקופסאות הדבקה אוטומטיות מחזיקות ומחממות חומר בדיוק כמו שצריך. מכונת הדפסת ספלי הלייזר מתחילה את השרשרת עם מעקב ברור. כל המערך הזה מעלה את התפוקה, מפחית פגמים, מוזיל עלויות ופועל אמין עם ICT שעומד מאחוריו.
| מקרה פרויקט לקוח
ICT שלח מהנדסים לחו'ל להתקין ולבדוק שני קווי SMT מלאים אצל יצרנית מכשירי יופי בצפון אמריקה. שניהם עברו את קבלת המפעל והחלו בייצור נקי. כל קו הפעיל את מכונת סימון הלייזר סיבי 30 וואט שלנו עבור קודים קבועים, בתוספת מדפסת SMT ו-SPI, מתקן פנסוניק, זרימה חוזרת של Heller, בודק AOI, מסועי PCB, מנקה PCBA ומחמם משחת הלחמה אוטומטית. הצוות שלנו הקים מכונות, הכשיר מפעילים, כוונן תהליכים ונשאר עד שהכל עבר חלק. כעת הלקוח בונה יחידות יציבות ואיכותיות עם מעקב מלא וללא עצירות.
| שירות ותמיכה גלובלית בהדרכה
ICT מטפל בכל העבודה - התקנה במפעל שלך, בדיקות הפעלה והדרכה מעשית לצוות שלך. מהנדסים מראים כיצד להפעיל תוכניות, לתקן בעיות קטנות, לנקות מדי יום ולשמור על זמן פעולה גבוה. אנו מכוונים את ההגדרות כך שיתאימו ללוחות ולמטרות שלך. לאחר ההפעלה, שיחות מהירות או ביקורים פותרים בעיות במהירות, והחלקים נשארים מוכנים. תמיכה זו מפעילה קווים מיידית ומשאירה אותם חזקים במשך שנים בייצור קשה.
| חווית לקוח ויתרונות תפעוליים
אנשים מדברים על המהנדסים שלנו - בעלי ידע, סבלנות, מהירים לתקן דברים במהלך ההתקנה וההדרכה. הם אוהבים איך המכונה מסמנת נקי ויציב, מתאימה לקווים ללא בעיות. המשלוח מגיע ארוז היטב, מגיע בשלום לאחר נסיעות ארוכות. כשעולות שאלות, התשובות מגיעות מהר ועובדות. לקוחות סומכים על הציוד ועל העזרה שמאחוריו כדי לשמור על הייצור שלהם יציב ובזמן.
| תקנים, בקרה ומשמעת ייצור
המכונות שלנו נושאות CE לשימוש חשמלי בטוח, RoHS להגבלת חומרים מזיקים, ו-ISO9001 לבקרת איכות יציבה. מספר פטנטים מכסים עיצובים חכמים בעבודת לייזר וטיפול ב-SMT. סימנים אלה מראים לעולם שאנו בונים כלים בטוחים, נקיים ומהימנים העומדים בכללים בכל מקום.
| אודות חברת ICT ומפעל
ICT מנהלת חנות עיצוב ובנייה משלה בדונגגוואן, סין - 12,000 מ'ר, 89 אנשים עובדים, 20 מהנדסים בצוות. הוא התחיל ב-2012, צמח במהירות וכעת הוא עוזר ליותר מ-1,600 לקוחות ב-72 מדינות. כל מכונה עוברת בדיקות קפדניות מחלקים ועד לבדיקה סופית, מגובה במערכת איכות מלאה. אנו מתכננים מפעלים שלמים, מספקים ציוד, מאמנים צוותים ומכוונים קווים כדי שהלקוחות יתחילו חזק ויצמחו באופן יציב.
