ICT-P12
I.C.T
| כַּמוּת: | |
|---|---|

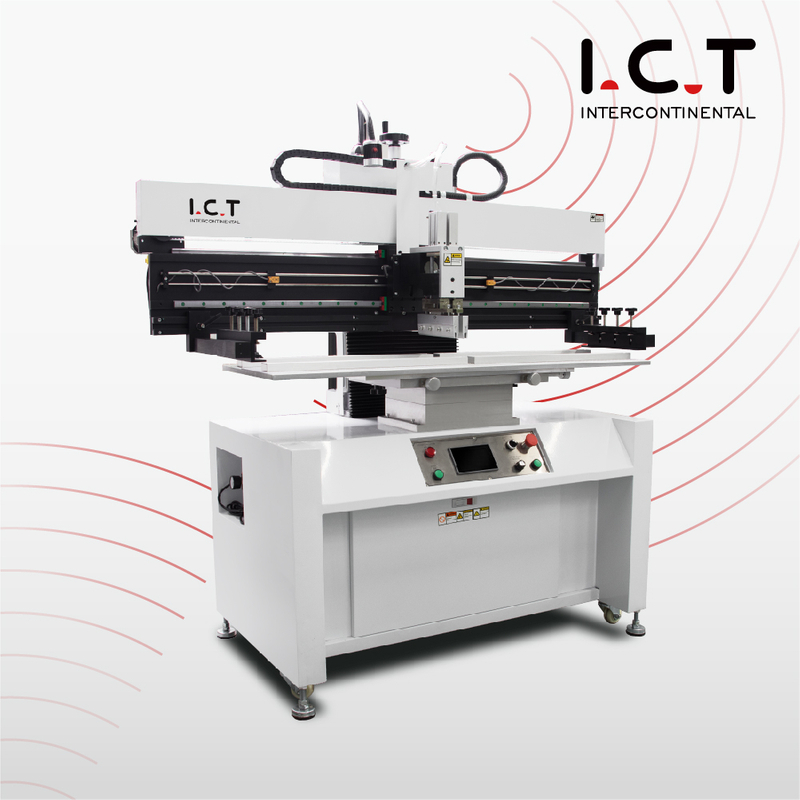

| מדפסת סטנסיל חצי אוטומטית SMT אמינה לייצור לוח ארוך
מכונת הדפסת הדבק חצי אוטומטית smt משתמשת במדפסת SMT Semi Automatic Stencil כתחנה הראשונה בקווי SMT ארוכי לוח. מסלולי הדרכה ליניאריים של טייוואן TBI ומנוע צעד SANYO נותנים תנועה יציבה להפקדה מדויקת של הדבק. מערכת מגב מתלה בתוספת לחץ ומהירות להב מתכווננים (עם מד ברור ובקר) יוצרים שכבות אחידות. ספסל אוניברסלי מודולרי עם התקן יישור תומך ב-PCB חד או דו צדדי בעובי 0.2-6 מ'מ. זרועות מסגרת סטנסיל מתכווננות בקלות מ-370×470 מ'מ ל-1750×650 מ'מ. מצב הדפסה אוטומטית מספק תוצאות יציבות ויעילות בכל מחזור. רק הספק של 220W ותזמון של ≤12 שניות הופכים את הלחמת מדפסת סטנסיל למחצה אוטומטית SMT לאידיאלית עבור פסי LED, לוחות שרתים או מודולי 5G.
| תכונה
הסיכה ובלוק התמיכה יהיו חלקים שנותרו מתאימים שיתאימו לכל גודל חור ופריסה עבור PCBs חד צדדיים או דו צדדיים. המיקום מהיר, מדויק וניתן להתאמה מלאה. מנוע צעד מיובא בתוספת מסילת מדריך מדויקת של טייוואן שומרים על הכל יציב. המגב מתרומם ידנית למילוי או ניקוי מהיר של הדבק, בעוד שחיישני הגבלה מקצרים את זמן הנסיעה. זה שומר על לוחות ארוכים קבועים בצורה מושלמת בתוך מכונת ההדפסה של הלחמה, כך שהדבק נשאר בדיוק היכן שהוא שייך למכונה הבאה.
חיבור מגב ישיר עם שני צילינדרים עצמאיים בעלי דיוק גבוה מבטיח לחץ קבוע. מסילות הזזה כפולות נועלות את תנועת המגב ליציבות מושלמת. מסך מגע מפעיל ממשק אנגלית ידידותי עם הוראה וניווט. מצב ידני, חצי אוטומטי ואוטומטי מלא נמצאים במרחק לחיצה אחת. כל חלקי הליבה (Omron, Leuze, SMC, Delta, Samkoon) הם מותגים מיובאים מובילים. זה גורם למדפסת SMT חצי אוטומטית סטנסיל לספק להדביק ללא רבב לכל לוח עם כמעט אפס גשרים או רפידות לא מספיקות.
| מִפרָט
| דֶגֶם | P3 | P6 | P12 | P15 |
| דִיוּק | +/- 0.05 מ'מ | +/- 0.05 מ'מ | +/- 0.05 מ'מ | +/- 0.05 מ'מ |
| גודל PCB | 300 x 350 מ'מ | 600 x 350 מ'מ | 1200 x 350 מ'מ | 1500 x 350 מ'מ |
| גודל הפלטפורמה | 320 x 400 מ'מ | 700 x 400 מ'מ | 1350 x 400 מ'מ | 1650 x 400 מ'מ |
| גודל סטנסיל (מ'מ) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| עובי PCB | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ |
| מיקום סטנסיל | יָדָנִי | יָדָנִי | יָדָנִי | יָדָנִי |
| זמן מחזור | < 10 שניות | < 10 שניות | < 12 שניות | < 12 שניות |
| צריכת חשמל | 200 W | 200 W | 220 W | 220 W |
| ספק כוח | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| לחץ אוויר | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ |
| מהירות מגב | 0-200 מ'מ/שנייה | 0-1200 מ'מ/שנייה | 0-200 מ'מ/שנייה | 0-200 מ'מ/שנייה |
| מֵמַד | 850x750x1650 מ'מ | 1050x750x1650 מ'מ | 1660x750x1650 מ'מ | 2100x750x1650 מ'מ |
| מִשׁקָל | 280 ק'ג | 300 ק'ג | 356 ק'ג | 430 ק'ג |
| אורך מגב | 250 מ'מ | 250 מ'מ | 250 מ'מ | 250 מ'מ |
| גובה הפלטפורמה | 950 מ'מ | 950 מ'מ | 950 מ'מ | 950 מ'מ |
| אפשרות: ניתן להתאים גודל מיוחד | ||||
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
קו ייצור PCBA באיכות גבוהה כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
בודק את תקינות מפרק הלחמה פנימי ומזהה פגמים נסתרים. | |
| מכונת ניקוי SMT | משמש לניקוי PCB, סטנסילים, מתקנים, חרירים וכו'. |
| מכונת חיתוך PCB | חתוך את ה-PCBA למוצר הסופי |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/מדפסת הזרקת דיו |
| תיאור מקרה להצלחת הלקוח - מפעל LED של ערב הסעודית
יצרן LED סעודי הזמין קו שלם של 1200 מ'מ SMT מ-ICT שנבנה סביב מדפסת SMT חצי אוטומטית סטנסיל, מתקינים מהירים של JUKI ותנור L12 לצינורות LED ארוכים. המהנדסים שלנו טסו לריאד, קישרו מסועים רחבים, קבעו פרמטרים אופטימליים של הדבקה עבור לוחות באורך מלא ונתנו שבעה ימים מלאים של הדרכה על טיפול בלוח ארוך ובדיקות יומיות. הקו הגיע לתפוקה יומית מקסימלית כבר במשמרת הבאה עם מיקום האכלה מושלם של הדבק וללא בעיות הלחמה. הלקוח אהב את ההתקנה הגלובלית המהירה, הארגזים החזקים וההוראה הברורה שהפכו את המפעל החדש שלהם לרווחי מהיום הראשון.
| גלובלית בהדרכה שירות ותמיכה
ICT מספקת תמיכה מלאה בקו SMT ללוח ארוך: שרטוטי SMEMA רחבים בחינם, וידאו יישון של 48 שעות במפעל, חיבור חגורה באתר, מחנה מפעיל ל-7-10 ימים, ערכת חלקי חילוף לשנה, אבחון מצלמה מרחוק ללא הגבלה וביקורות תפוקה קבועות. 20 מהנדסים משרתים 72 מדינות עם מענה ראשון של 4 שעות וקו חירום 24/7. כל מדפסת SMT חצי אוטומטית סטנסיל עוברת צריבה מורחבת בקו מלא ובדיקה של 100% במפעל שלנו בגודל 12,000 מ'ר ISO9001. לקוחות מקבלים פסי ייצור PCB יציבים, החזר ROI מהיר ושותפים שגדלים יחד.
| ביקורות לקוחות
יותר מ-1,600 קווי SMT עם לוח ארוך ב-72 מדינות פועלים על ICT. הם משבחים תוכניות מותאמות אישית עם חגורות רחבות עבור קומות גדולות, ארגזים קשים במיוחד עבור שילוח אוקיינוס, שיעורים של שבוע שגורמים למפעילים להדפיס כמו מומחים, תיקונים מרחוק מיידיים שחוסכים משמרות שלמות וביקורים חודשיים שמעלים את UPH 20%. המפעלים ממשיכים להתרחב מכיוון שטיפול בקו מלא פירושו תשואה גבוהה יותר של מעבר ראשון, גרוטאות נמוך יותר וידידות אמיתית לטווח ארוך.
| הסמכות ותקנים
כל מדפסת SMT חצי אוטומטית סטנסיל נושאת CE, RoHS, ISO9001:2015 ומספר פטנטים. בדיקות לוח רחב ו-100% בדיקות עומדות בתקנים של האיחוד האירופי, ארה'ב והעולמי עבור קווי ייצור PCB. אלה מוכיחים טיפול בטוח בדבק, עגינה רחבה חלקה, חלקים עמידים ותפעול ירוק - ביטחון מוחלט מהלוח הארוך הראשון.
| אודות חברת ICT והמפעל שלנו
ICT, שנוסדה בשנת 2012, הפכה לשותף מהימן בפתרון SMT מלא המשרת יותר מ-1600 לקוחות ב-72 מדינות. המפעל החדיש שלנו ב-12,000 מ'ר בדונגגוואן מעסיק 89 אנשי צוות נלהבים ו-20 מהנדסים בכירים שמתכננים, מייצרים ובודקים בקפדנות כל מכונה תחת תקני ISO9001. עם 8 משרדים בחו'ל ומחסנים מקומיים ברחבי העולם, אנו מבטיחים חלקי חילוף ותמיכה מהנדסים באתר תוך 48 שעות בכל מקום על פני כדור הארץ. אנו חיים על ידי יושרה, פשטות, פתיחות, תיאום ושיתוף - מספקים תמחור כנה, תגובה מהירה בזק, שדרוגי תוכנה חינמיים לכל החיים ושותפות אמיתית שעוזרת לכל לקוח להשיג צמיחה בת קיימא.
