ICT-510
I.C.T
PCB Laser Marking
| כַּמוּת: | |
|---|---|

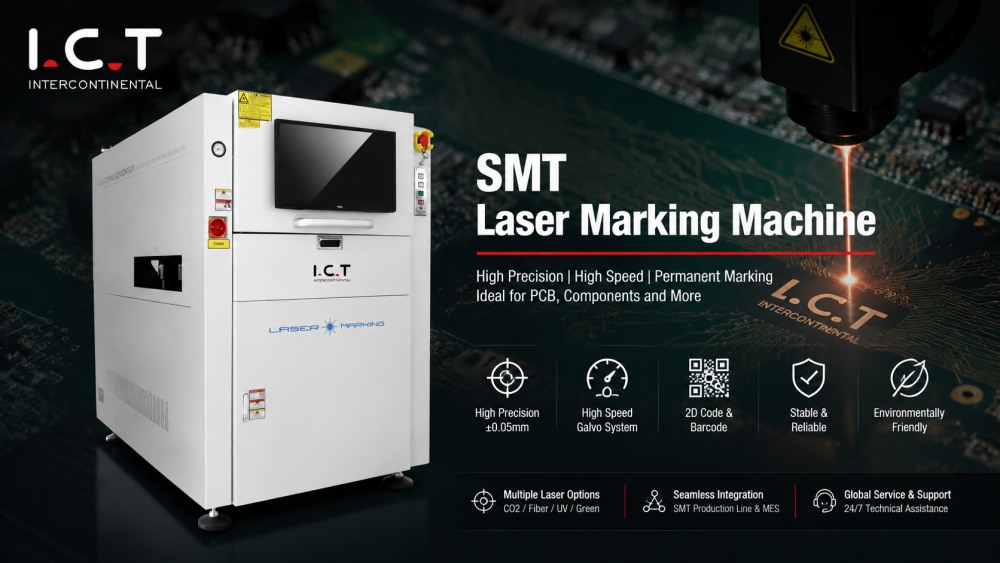

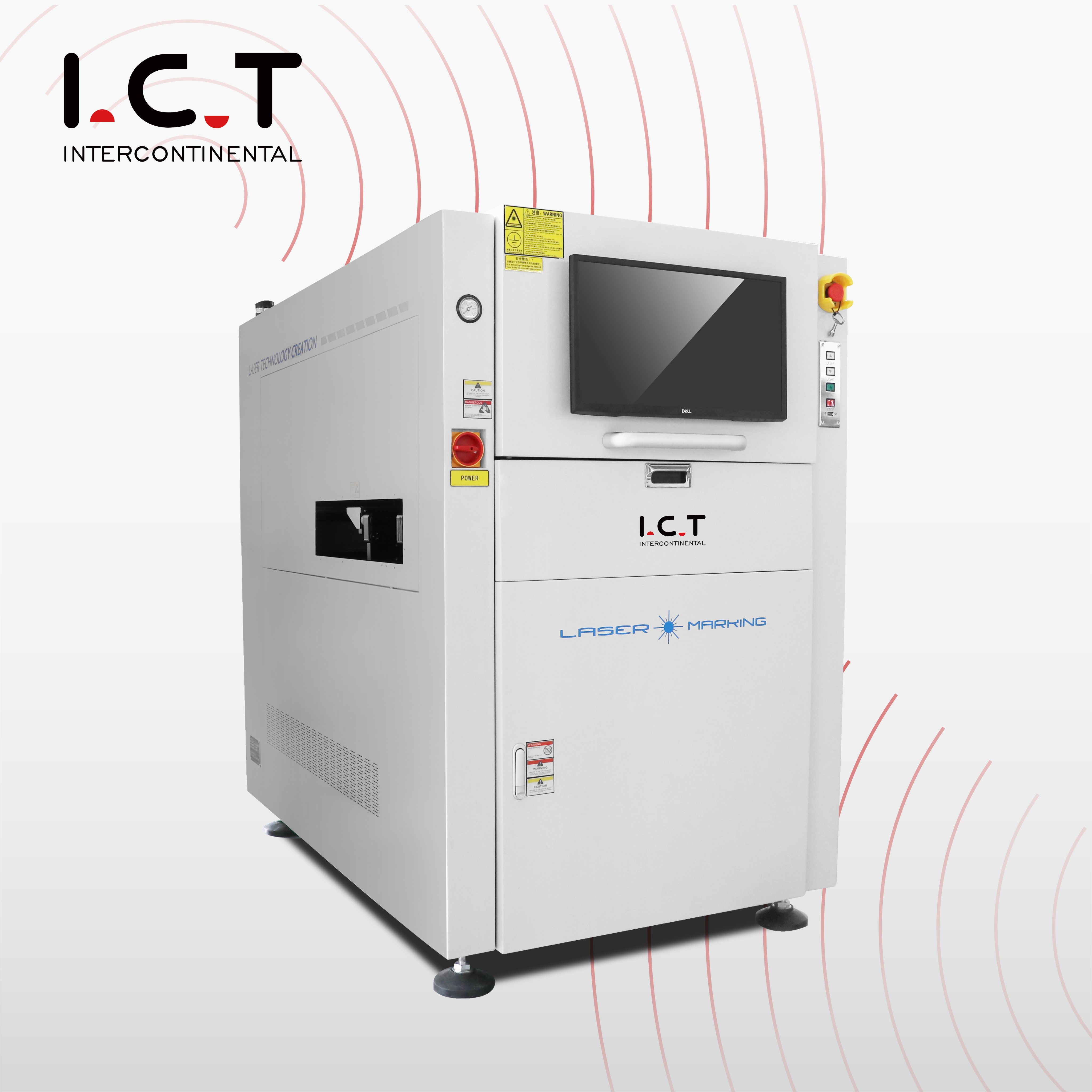

| מכונת סימון לייזר CO2
מכונת סימון הלייזר ICT CO2 מספקת סימון יציב, מהיר ומדויק עבור PCB. הוא תומך בסוגי לייזר UV, ירוק, סיבים ו-CO2, המסוגל להדפיס קודי QR, ברקודים וגרפיקה על משטחי PCB עליון ותחתון. התוכנה מאפשרת הגדרת עבודה, קריאת קוד אוטומטית והודעות אזעקה על סימנים בלתי קריאים. עם שילוב MES ו-ERP, המכונה מתעדת ומחזירה נתוני ייצור בזמן אמת. אידיאלי עבור יצרני אלקטרוניקה הדורשים סימון PCB אמין, מהיר וניתן למעקב.

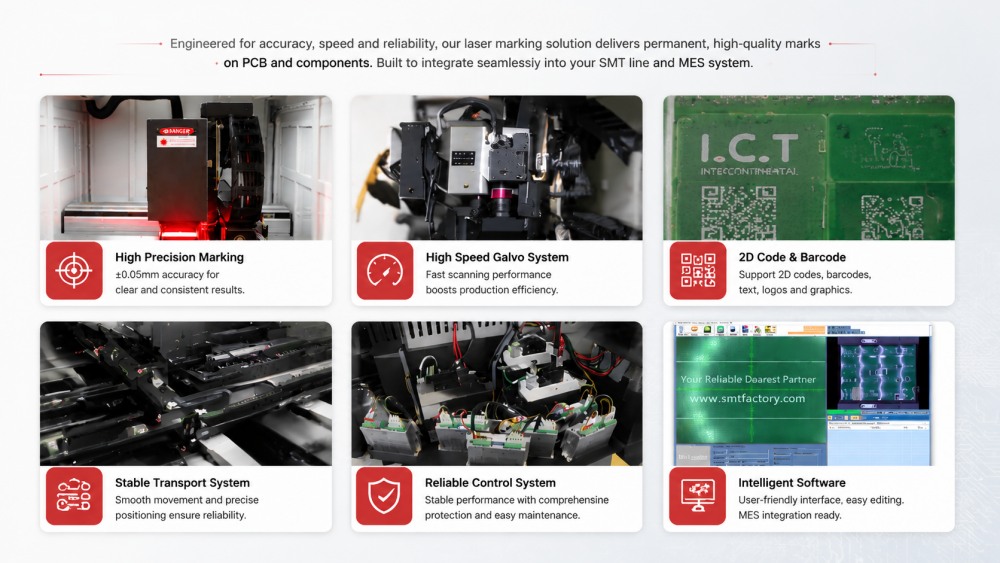

| תכונה של מכונת סימון לייזר SMT
יכולת ריבוי לייזר
תומך בלייזר CO2, סיבים, UV וירוק. כל לייזר מכויל במפעל עם התאמה אוטומטית של ציר Z. מתאים לחומרי PCB שונים, מ-FR4 ועד למשטחי מתכת ופלסטיק.
סימון מהיר ומדויק
מצויד במראה רוטט במהירות גבוהה ובמערכת מיקום CCD. דיוק הסימון מגיע ל-±0.05 מ'מ, מה שמבטיח שכל קוד, טקסט או לוגו מדויקים וקריאים.
תוכנה משולבת ואוטומציה
התוכנה מאפשרת עריכת עבודה קלה, מיקום מרובה נקודות ושילוב MES/ERP. קריאת קוד אוטומטית מתעדת את התוצאות ומפעילה אזעקות לכל שגיאות סימון, צמצום טעויות ושיפור העקיבות.
תפעול ידידותי לסביבה
ללא חומרים מתכלים, ללא תחזוקה ובטוח לסביבה. פונקציות נגד הדפסה חוזרות מונעות סימנים כפולים. הן במצב לא מקוון והן במצב מקוון נתמכים לייצור גמיש.
| מפרט מכונת סימון לייזר SMT
| פריט | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| פונקציית Flip PCB | בתוך PCB Flipper | בתוך PCB Flipper | N/a | N/a |
| גודל PCB מקסימלי | L380×W380mm | L510×W450mm | L510×W400mm | L510×W460mm |
| טווח סימון | 280×380 מ'מ | 460×450 מ'מ | 430×400 מ'מ | 510×460 מ'מ |
| מֵמַד | 835×1488×1566 מ'מ | 974×1528×1616 מ'מ | 1054×1568×1523 מ'מ | 1054×1470×1523 מ'מ |
| מִשׁקָל | 700 ק'ג | 800 ק'ג | 750 ק'ג | 800 ק'ג |
| עובי PCB | 0.5-5 מ'מ | 0.5-10 מ'מ | 0.5-5 מ'מ | 0.5-10 מ'מ |
| סימון מהירות | <7000 מ'מ לשנייה | <7000 מ'מ לשנייה | <6000 מ'מ לשנייה | <6000 מ'מ לשנייה |
| סוג לייזר | לייזר UV, לייזר ירוק, לייזר סיבים, לייזר CO2 | |||
| אורך גל לייזר | UV: 355nm, ירוק: 532nm, סיבים: 1064nm, CO2: 10600nm | |||
| כוח לייזר | UV: 3W (5/10W אפשרות), ירוק: 10W, סיבים: 20W, CO2: 30W | |||
| הרמת ציר Z בלייזר | אוֹטוֹמָטִי | |||
| דיוק סימון | ±0.05 מ'מ | |||
| גובה בטיחות PCB | למעלה <25 מ'מ; תחתון <20 מ'מ | |||
| מוצר ישים | קוד QR, דיו PCB, דיו ירוק/כחול, נחושת, אלומיניום וכו'. | |||
| מערכת מיקום | CCD+MARK | |||
| מצב פעולה | תנועת לייזר X/Y | |||
| סוג דמות | גופני TrueType, JSF, SHX, DMF | |||
| גובה תווים מינימלי | 0.1-0.4 מ'מ | |||
| מהירות המסוע | 0-4500 מ'מ לדקה | |||
| כּוֹחַ | AC220V, 50/60Hz, סך הכל 3000W | |||
| לחץ אוויר | 0.5–0.6Mpa | |||
| תֶקֶן | מטהר עשן | |||
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
ICT מספקת קווי SMT, DIP וציפוי סוהר המשלבים מעמיסים/פורקים של PCB, הדפסת מסך, פיק-and-place, בדיקת SPI/AOI, זרימה חוזרת, הלחמת גלים, ציפוי, ניפוק, מסועים ותחנות ניקוי. כל קו מותאם ליעילות גבוהה, עקיבות מוצר ובקרת איכות. שילוב MES/ERP מבטיח מעקב אוטומטי אחר עבודה, אצוות וחומרים. התקנה, הדרכה ותמיכה גלובליים מספקים תפעול חלק של המפעל, זמן השבתה מינימלי וייצור עקבי בכל זרימות העבודה של ייצור אלקטרוניקה.
| סרטון הצלחת לקוחות
ICT תמכה ביצרנית אלקטרוניקה גדולה באוזבקיסטן. הלקוח בנה מתקן לייצור PCBs, SSDs ומודולי זיכרון. מהקמת קו ועד בדיקות ייצור, מהנדסי ICT הנחו את SMT, DIP ושילוב קווי ציפוי, כולל סימון, מיקום, SPI, AOI וזרימה חוזרת. הלקוח הדגיש פתרון בעיות מהיר, הדרכה טכנית, אריזה מאובטחת ואמינות גבוהה. הפתרון המשולב שיפר את העקיבות, יעילות הייצור וביצועי הקו הכוללים, ואיפשר תפוקות עקביות באיכות גבוהה.
| הכשרה ותמיכה מקצועית
ICT מספקת תמיכה מלאה באתר, כולל התקנה, הפעלה והדרכת מפעילים. מהנדסים מלמדים תפעול לייזר, שילוב קווים ותחזוקה. הדרכה מבטיחה פעולה בטוחה ויעילה ומפחיתה את זמן ההשבתה. לקוחות מקבלים ביטחון בניהול קווי SMT, DIP וציפוי מלאים, עם גישה מיידית לתמיכה גלובלית לפתרון בעיות ואופטימיזציה של זרימת העבודה.
| שבחי לקוחות
הלקוחות משבחים את מהנדסי התקשוב על מקצועיות, היענות והכוונה ברורה. מכונות סימון לייזר CO2 זוכות לשבח על דיוק, אמינות וקלות שילוב. לקוחות מעריכים אריזה מאובטחת, פתרון בעיות מהיר ויעילות תפעולית. השילוב של ציוד אמין ותמיכה מגיבה מבטיח הפעלה חלקה וייצור באיכות גבוהה.
| ההסמכה שלנו
מכונות סימון לייזר ICT CO2 מחזיקות בתעודות CE, RoHS, ISO9001, ופטנטים מרובים. תאימות מבטיחה בטיחות, אמינות וביצועים גבוהים. לקוחות יכולים לשלב את המכונה בביטחון בקווי SMT, ולהשיג סימון מדויק, ניתן למעקב ועמיד על לוחות PCB.
| אודותינו ומפעל
ל-ICT צוות מו'פ וייצור גדול המשרת למעלה מ-1,600 לקוחות ביותר מ-70 מדינות. נהלי בקרת איכות ובדיקה קפדניים מבטיחים שכל מכונה עומדת בסטנדרטים גבוהים. תמיכה טכנית גלובלית מספקת תגובות מהירות וניהול מחזור חיים. הניסיון והצמיחה של ICT מאפשרים פתרונות SMT, DIP וציפוי סוהר, ומספקים ייצור אלקטרוניקה יעיל, ניתן למעקב ואיכותי ברחבי העולם.
