ICT-W2
I.C.T
| כַּמוּת: | |
|---|---|
| מכונת הלחמה גלים ללא עופרת Smt - מכונת הלחמה מקצועית של גלים
ICT W-series Smt-Free Lead Wave Soldering Machine היא מכונת הלחמת הליבה עבור קווי ייצור SMT DIP. מכונת הלחמה smt זו משתמשת בזרבובית Kuroda יפנית לציפוי שטף מדויק, אזורי חימום אופקיים עצמאיים לחלוטין לבקרת טמפרטורה יציבה, ועיצוב חיסכון באנרגיה ששומר על הספק רגיל על 7kW בלבד. הגנת חנקן אופציונלית עומדת בתקנים נטולי עופרת באיכות גבוהה. מכונת הלחמת גלים נטולת עופרת זו, המיושמת באופן נרחב באלקטרוניקה לרכב, מונים חכמים ומוצרי צריכה, מציעה ביצועים יוצאי דופן עבור קווי SMT DIP מודרניים.
| תכונה
פיית Kuroda יפנית עם אזור אטום מתכוונן ומסנן פירמידה מספקים שכבת שטף אחידה בצריכה נמוכה בכל מחזור. מד זרימה דיגיטלי ומיכל לחץ יציב מפחיתים את השימוש בשטף בחצי ושומרים על ניקיון החדר - יתרון גדול עבור מכונת הלחמת גל Smt ללא עופרת בייצור THT מתמשך.
הגנת צד שלישי בלתי תלויה בטמפרטורת יתר בתוספת PLC+PID בקרת לולאה סגורה מספקות שכבות בטיחות מרובות. ניטור בזמן אמת ועצירת חירום מיידית מגנים על מפעילים וציוד במהלך 24 שעות ביממה של מכונת הלחמה DIP Wave.
אזורי חימום אופקיים עצמאיים עם נתיב אוויר חם סגור ולוחות מיישרים מבטיחים טמפרטורה אחידה לחלוטין על פני כל הלוח. החימום לוקח כ-15 דקות בלבד וההספק הרגיל נשאר על 7kW - החימום החסכוני ביותר מבין מכונת גלי הלחמה דומות.
| רשימת ציוד קו DIP
| דֶגֶם | W4 | W3 | W2 |
| מידות: (מ'מ) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| משקל (ק'ג) | כ-1500 ק'ג | כ-1200 ק'ג | כ-790 ק'ג |
| ספק כוח | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| כוח הפעלה | 32 קילוואט | 24 קילוואט | 16 קילוואט |
| הפעלה כוח | 12 קילוואט | 9 קילוואט | 7 קילוואט |
| מערכת בקרה | Plc | ||
| מערכת ריסוס | |||
| שיטת שידור | מנוע צעדים | ||
| לחץ ריסוס | 0.25Mpa--0.4Mpa | ||
| זרימת לוקס | 10--100 מ'ל/דקה | ||
| קוטר פליטה | Φ200 מ'מ | ||
| קיבולת פליטה | 25 מ'ר לדקה | ||
| מערכת חימום מראש | |||
| מצב חימום מראש | אוויר חם | ||
| מצב שליטה | PID + SSR | ||
| אזור חימום מוקדם | 4 | 3 | 2 |
| אורך חימום מוקדם | 1800 מ'מ | 1600 מ'מ | 1200 מ'מ |
| טמפ' חימום מוקדם | (טמפרטורת החדר)-250 מעלות צלזיוס | ||
| זמן חימום (דקות) | כ-15 דקות (הגדרה של 150 מעלות צלזיוס) | ||
| מערכת מסוע | |||
| גודל PCB: LxW (mm) | מינימום: 80x60 מ'מ; מקסימום: 400x300 מ'מ | ||
| מהירות המסוע | 0-2000 (מ'מ/דקה) | ||
| גובה מסוע | 750+/-20 (מ'מ) | ||
| אֶצבַּע | טופר וו כפול (סטנדרטי) | ||
| בקרת רוחב מסוע | באופן ידני | ||
| זווית מסוע | 4 ~ 7 מעלות | ||
| מערכת הלחמה | |||
| בסגנון סיר הלחמה | כונן מנוע מכני | ||
| חומר סיר הלחמה | טיטניום מלא (FT סטנדרטי) | ||
| טמפרטורת סיר הלחמה | 300 מעלות צלזיוס | ||
| קיבולת סיר הלחמה | 350 ק'ג ללא עופרת | 300 ק'ג ללא עופרת | 250 ק'ג ללא עופרת |
| אַחֵר | |||
| מערכת ניקוי אצבעות | מִברֶשֶׁת | ||
| רשימת ציוד קו DIP

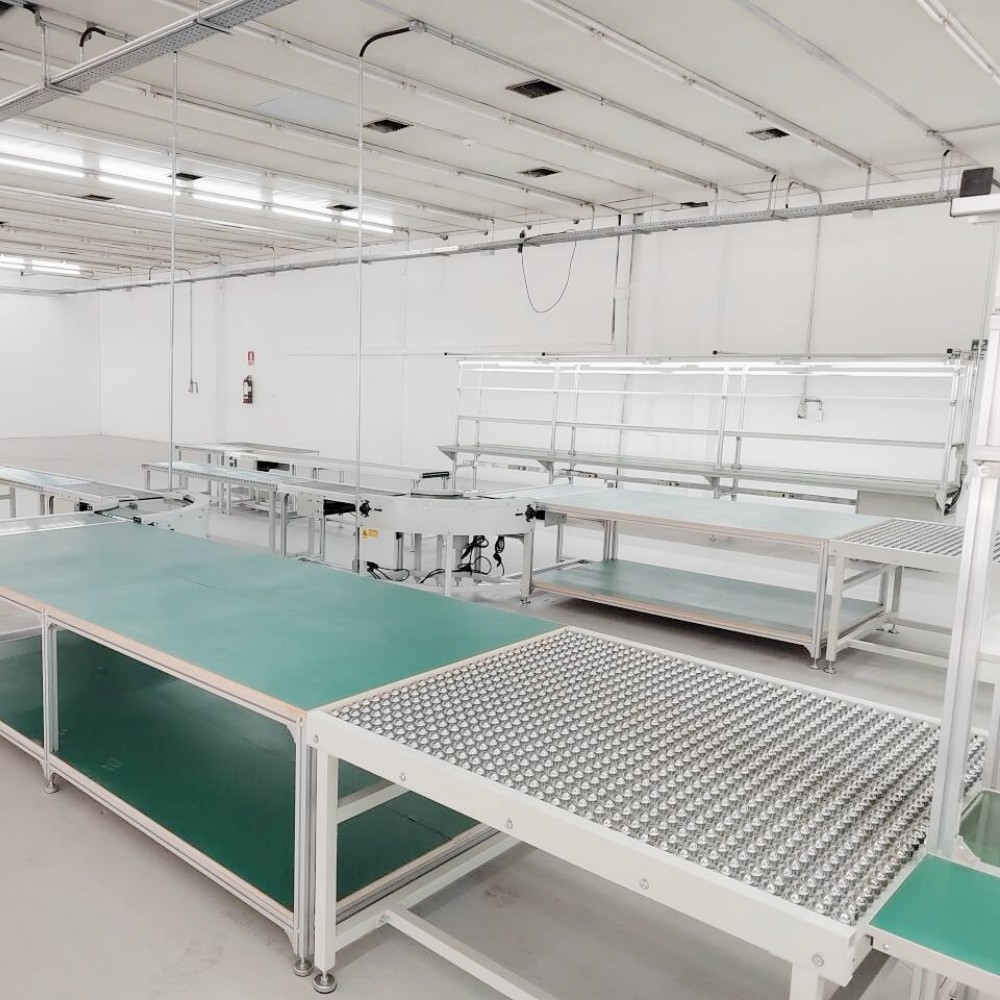

קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| סרטון הצלחת לקוחות
מפעל מונים חכמים באורוגוואי נזקק למכונת הלחמת smt אמינה לטיפול בלוחות מורכבים עם רכיבים גדולים בקו DIP שלהם. סיפקנו את מכונת הלחמת גלים מסדרת W Smt ללא עופרת ושלחנו מהנדסים להתקנה והדרכה מלאה. המכונה החלה בייצור מלא בהספק של 7 קילוואט בלבד עם אפס פגמים ומפרקים מושלמים. הלקוח צילם את מכונת ההלחמה פועלת בצורה חלקה ושיתף כיצד היא שיפרה את התפוקה היומית שלהם באופן דרמטי. פרויקט זה הפך למודל עבור יצרני אלקטרוניקה רבים באזור.
| שירותי מומחים והדרכה
ICT מתייחס לכל מכונת הלחמת גל ללא עופרת Smt כהתחלה של שיתוף פעולה ארוך טווח. אנו מספקים ייעוץ חינם לפריסת המפעל, כוונון תהליכים באתר, קורסי הכשרה בשפה המקומית, שדרוגי תוכנה לכל החיים וחלקי חילוף מ-8 מחסנים גלובליים - מה שמבטיח שקו SMT DIP שלך יגיע ליעילות מקסימלית עם מינימום סיכון.
| שבחי לקוחות
מפעלים ברחבי העולם משבחים את מכונת ההלחמה הגלים ללא עופרת Smt שלנו על פעולתה היומיומית היציבה, צריכת חשמל נמוכה במיוחד ותוצאות הלחמה מושלמות על לוחות מורכבים. הם מזכירים במיוחד את ארגזי היצוא מעץ שמגיעים שלמים לאחר משלוח ארוך, תמיכה מיידית מרחוק מהמטה, וכמה בקלות המכונה עובדת עם ציוד SMT DIP קיים.
| אישורי איכות
כל מכונת הלחמת גל ICT Smt ללא עופרת נושאת אישורי CE, CCC, UL, RoHS ו-ISO9001 בתוספת מספר פטנטים על מערכות חימום ושטף חסכונות באנרגיה - המעניקים ללקוחות ביטחון מלא בהתאמה גלובלית ובמצוינות טכנית.
| אודות חברת ICT ומפעל
ICT - השותף היקר והאמין שלך מאז 2012, ICT בונה פלטפורמה גלובלית צולבת ערכים לייצור אלקטרוניקה עם 12,000㎡ פארק תעשייה בדונגגוואן ו-8 מרכזי שירות בחו'ל. 89 עובדים הכוללים 20 מהנדסים בכירים והון רשום של 30 מיליון דולר מאפשרים לנו לשלוט בכל פרט מתכנון ועד מסירה. משרתים למעלה מ-1600 לקוחות ב-72 מדינות עם ערכי 'יושרה, פשוטה, פתוחה, תיאום, שיתוף', מספקים את מכונת גלי ההלחמה המהימנה ביותר ופתרונות SMT DIP מלאים ברחבי העולם.
