ICT-W2
I.C.T
| כַּמוּת: | |
|---|---|

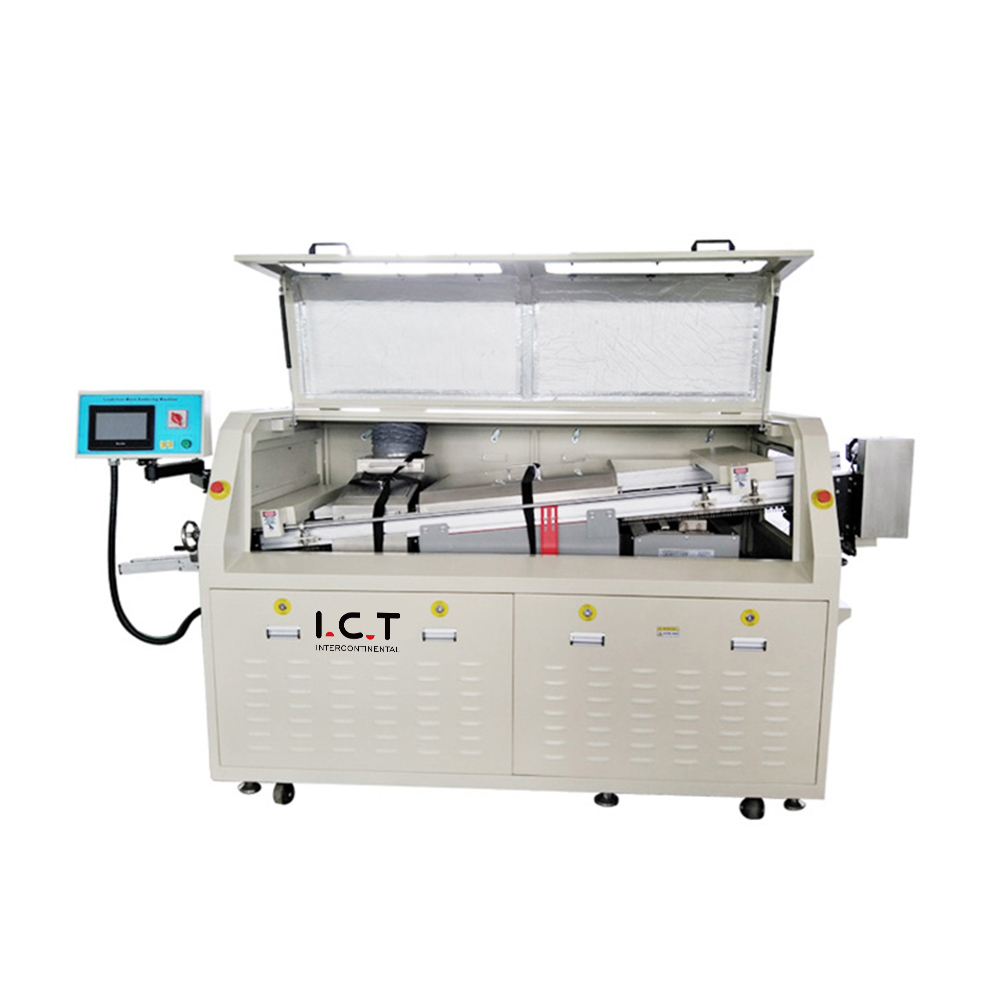

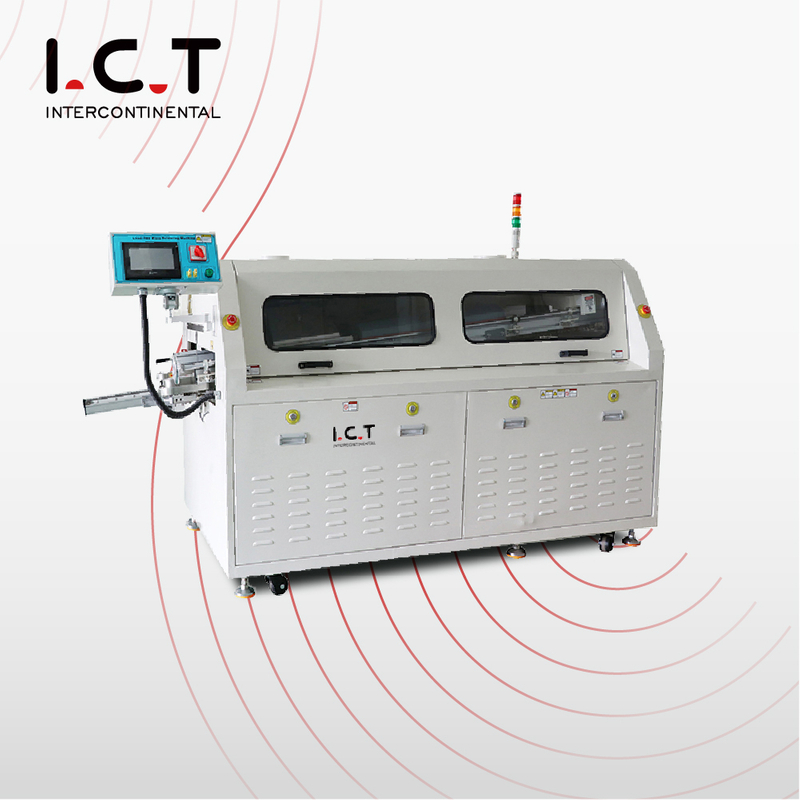

| מכונת הלחמת גל כפולה ללא עופרת PCBA
- מכונת הלחמת גל הטובה ביותר למכירה
מכונת הלחמת גל כפולה מסוג ICT W-series PCBA ללא עופרת היא הבחירה החכמה למפעלים שרוצים מחיר מעולה למכונת הלחמת גל והחזר מהיר על ההשקעה. מכונה זו משתמשת בזרבובית קורודה יפנית מדויקת, אזורי חימום אופקיים עצמאיים לחלוטין וטכנולוגיה מתקדמת לחיסכון בחשמל כדי לפעול בהספק של 7kW בלבד תוך אספקת הלחמה כפולה מושלמת עבור PCBA דרך חור. מערכת חנקן אופציונלית עומדת בתקני האיכות הגבוהים ביותר ועובדת בצורה מושלמת עם Tht Prefoeming Machine במעלה הזרם. עם ביצועים יומיים מוכחים באלפי קווי DIP ברחבי העולם, הוא מציע את העלות הנמוכה ביותר של מכונת הלחמת גל ללוח בשוק.
| תכונה
פיית Kuroda יפנית עם אזור אטום מתכוונן ומסנן פירמידה מספקים נקודות שטף זעירות ואחידות בכל מחזור. מד זרימה דיגיטלי ומיכל לחץ יציב מפחיתים את השימוש בשטף בעד 50% ושומרים על ניקיון החדר - חיסכון אמיתי עבור מכונת הלחמה כפולה גלים ללא עופרת PCBA בקווי THT בנפח גבוה.
הגנה עצמאית של צד שלישי מטמפרטורת יתר בתוספת PLC+PID בקרת לולאה סגורה מעניקות שכבות בטיחות מרובות. ניטור בזמן אמת ועצירת חירום מיידית מגנים על מפעילים וציוד גם כאשר הטמפרטורה מגיעה ל-1.2 הגדרות במהלך ייצור מתמשך.
אזורי חימום אופקיים עצמאיים לחלוטין עם נתיב אוויר חם סגור ולוחות מיישרים יוצרים טמפרטורה מאוזנת לחלוטין על פני כל הלוח. החימום לוקח כ-15 דקות בלבד וההספק הרגיל נשאר על 7kW - החימום החסכוני ביותר עבור מכונת הלחמת גלים למכירה.
| רשימת ציוד קו DIP
| דֶגֶם | W4 | W3 | W2 |
| מידות: (מ'מ) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| משקל (ק'ג) | כ-1500 ק'ג | כ-1200 ק'ג | כ-790 ק'ג |
| ספק כוח | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| כוח הפעלה | 32 קילוואט | 24 קילוואט | 16 קילוואט |
| הפעלה כוח | 12 קילוואט | 9 קילוואט | 7 קילוואט |
| מערכת בקרה | Plc | ||
| מערכת ריסוס | |||
| שיטת שידור | מנוע צעדים | ||
| לחץ ריסוס | 0.25Mpa--0.4Mpa | ||
| זרימת לוקס | 10--100 מ'ל/דקה | ||
| קוטר פליטה | Φ200 מ'מ | ||
| קיבולת פליטה | 25 מ'ר לדקה | ||
| מערכת חימום מראש | |||
| מצב חימום מראש | אוויר חם | ||
| מצב שליטה | PID + SSR | ||
| אזור חימום מוקדם | 4 | 3 | 2 |
| אורך חימום מוקדם | 1800 מ'מ | 1600 מ'מ | 1200 מ'מ |
| טמפ' חימום מוקדם | (טמפרטורת החדר)-250 מעלות צלזיוס | ||
| זמן חימום (דקות) | כ-15 דקות (הגדרה של 150 מעלות צלזיוס) | ||
| מערכת מסוע | |||
| גודל PCB: LxW (mm) | מינימום: 80x60 מ'מ; מקסימום: 400x300 מ'מ | ||
| מהירות המסוע | 0-2000 (מ'מ/דקה) | ||
| גובה מסוע | 750+/-20 (מ'מ) | ||
| אֶצבַּע | טופר וו כפול (סטנדרטי) | ||
| בקרת רוחב מסוע | באופן ידני | ||
| זווית מסוע | 4 ~ 7 מעלות | ||
| מערכת הלחמה | |||
| בסגנון סיר הלחמה | כונן מנוע מכני | ||
| חומר סיר הלחמה | טיטניום מלא (FT סטנדרטי) | ||
| טמפרטורת סיר הלחמה | 300 מעלות צלזיוס | ||
| קיבולת סיר הלחמה | 350 ק'ג ללא עופרת | 300 ק'ג ללא עופרת | 250 ק'ג ללא עופרת |
| אַחֵר | |||
| מערכת ניקוי אצבעות | מִברֶשֶׁת | ||
| רשימת ציוד קו DIP
קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| שם המוצר | ייעוד בקו DIP |
|---|---|
מיקום אוטומטי של רכיבים על גבי PCB עם דיוק עבור קו ייצור DIP. | |
מכונת הלחמת גל אוטומטית לחלוטין | ממיס הלחמה ליצירת חיבורים מוצקים על גבי PCB במהלך תהליך התוספת של THT. |
מחיל הלחמה באופן סלקטיבי על אזורים ספציפיים להרכבת THT מדויקת | |
בודק חיבורי הלחמה וליקויי מיקום על PCB המורכב DIP. | |
בודק איכות הלחמה פנימית ופגמים נסתרים ברכיבי THT. | |
בודק ביצועים חשמליים וקישוריות של PCB מורכב. | |
הובלת PCB בצורה חלקה דרך קו DIP להרכבה ובדיקה יעילה. |
| סרטון הצלחת לקוחות
מהנדסי ICT נסעו לאורוגוואי כדי להתקין ולהזמין את מכונת ההלחמה כפולה גלים PCBA מסדרת W עבור יצרן מונים חכמים. הלקוח מפעיל קו ייצור DIP בנפח גבוה והיה זקוק להלחמה יציבה ללא עופרת עבור PCB מורכבים עם חלקים גדולים. לאחר שהצוות שלנו השלים את ההתקנה והדרכת המפעיל, המכונה הגיעה למהירות מלאה עם הספק ריצה של 7kW בלבד ואיכות מפרקים מושלמת. הלקוח שיתף סרטון המראה את מכונת ההלחמה כפולה גלים PCBA נטולת עופרת פועלת בצורה חלקה בקו הייצור של ה-THT, תוך שבחים על עלות האנרגיה הנמוכה, התחזוקה הקלה והתמיכה המצוינת לאחר המכירה. פרויקט המונה החכם הזה של אורוגוואי הפך להתייחסות מוצלחת עבור קווי DIP רבים באמריקה הלטינית.
| שירותי מומחים והדרכה
ICT מספקת תמיכה מלאה לכל מכונת הלחמה כפולה גלים ללא עופרת PCBA - מתכנון קו והתקנה מקצועית ועד להכשרת מפעילים ושירות עולמי 7×24. הצוות שלנו מוודא שמכונת הלחמת הגל שלך למכירה תחזיר את ההשקעה במהירות עם אפס זמן השבתה.
| שבחי לקוחות
לקוחות ברחבי העולם משבחים את מכונת ההלחמה הכפולה נטולת עופרת PCBA שלנו על מחיר מכונת הלחמת גלים ללא תחרות, עלות הפעלה נמוכה במיוחד ואיכות הלחמה מושלמת. הם אוהבים במיוחד את התגובה הגלובלית המהירה, אריזת היצוא החזקה והחיבור הקל עם Tht Prefoeming Machine.
| אישורי איכות
כל מכונת הלחמה עם גלים כפולים ICT PCBA נטולת עופרת נושאת אישורי CE, CCC, UL, RoHS ו-ISO9001 בתוספת פטנטים רבים של המצאות, העומדות במלואן בתקני הבטיחות והסביבה המחמירים ביותר עבור קווי ייצור DIP מודרניים.
| אודות חברת ICT ומפעל
ICT היא ספקית פתרון מקצועית של קווי ייצור SMT ו-DIP עם למעלה מ-25 שנות ניסיון. המפעל 12,000㎡ שלנו בדונגגוואן מעסיק 89 עובדים כולל 20 מהנדסים. אנו מתכננים ומייצרים את כל ציוד הליבה בבית ומשרתים למעלה מ-1600 לקוחות ב-72 מדינות. ניהול איכות קפדני וחדשנות מתמשכת הופכים אותנו לשותף האמין ביותר למכונת הלחמת גל בעלת ביצועים גבוהים למכירה ברחבי העולם.
