ICT אוטומטי Smt Line Pcb מכונת בדיקת רנטגן

שתף עם:

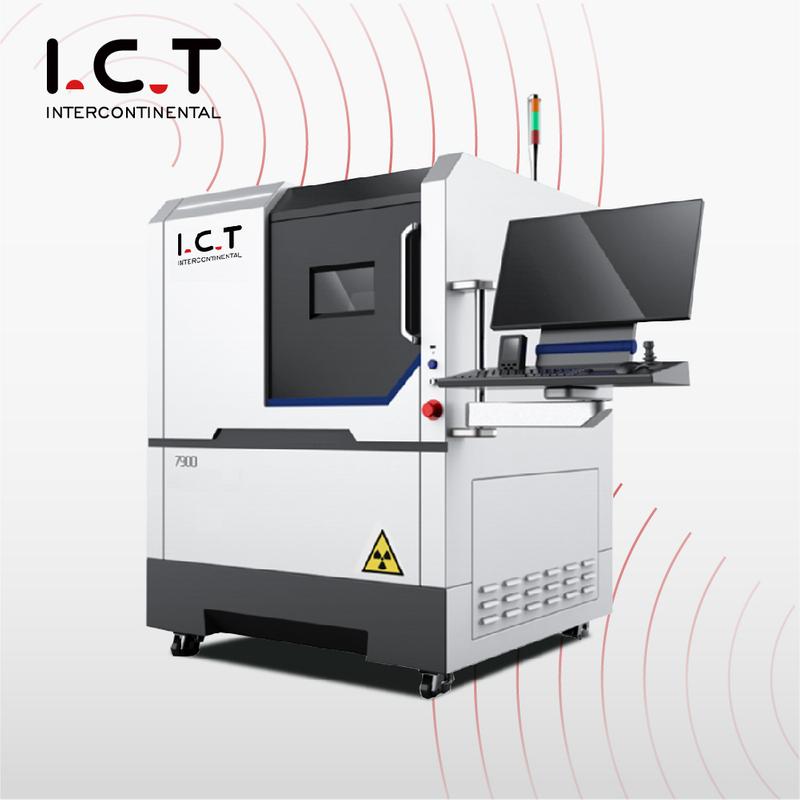

I.C.T אוטומטי Smt Line Pcb מכונת בדיקת רנטגן

I.C.T אוטומטי Smt Line Pcb מכונת בדיקת רנטגן.קנה אותו עם השותף המהימן שלך!I.C.T מביאה 26 שנות ניסיון בתעשיית SMT.
דגשים: התקנה והדרכה באתר זמינים, שירות לקוחות 24/7.מומחים בעלי הכשרה גבוהה.מדויק וחסכוני.ערכת עשה זאת בעצמך מודרכת חזון.קל להרכבה.תוכנת קוד פתוח.

דֶגֶם:
I.C.T-8200
מותג:
I.C.T
קוד:
X-RAY machine

מצב זמינות:

כַּמוּת:



לשאול להוסיף לסל

בדיקת רנטגן אוטומטית

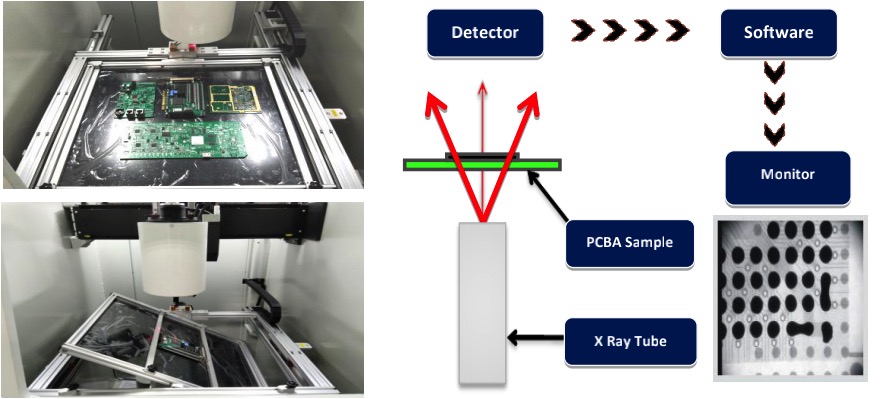

X-Ray I.C.T-8200 מבוא:

מכונת I.C.T-8200 תוכננה לספק הדמיית רנטגן ברזולוציה גבוהה בעיקר לתעשיית האלקטרוניקה.מערכת רב-תכליתית זו יעילה עבור יישומים רבים בתהליך ייצור PCB.זה כולל BGA, CSP, QFN, Flip Chip, COB והמגוון הרחב של רכיבי SMT.

ה-I.C.T-8200 הוא כלי תמיכה רב עוצמה לפיתוח תהליכים, ניטור תהליכים ושכלול פעולת העיבוד מחדש.

נתמך על ידי ממשק תוכנה חזק וקל לשימוש, I.C.T-8200 מסוגל לתת מענה לדרישות המפעל בנפחים קטנים וגדולים.

מאפיינים:

1. צינור רנטגן סגור 90kV 5 מיקרומטר, מגבר תמונה בגודל 4/2' עם מצלמת CCD 2 מגה פיקסלים

2. תחנת עבודה רב תכליתית עם הטיה של ±60° ותנועה מרובה צירים XY

3. צינור רנטגן וגלאי הרמה וירידה אוטומטית, עם מערכת מיקום נקודת מטרה נוחה

4. מערכת עיבוד תמונה DXI רב תכליתית, זיהוי ניתן לתכנות CNC

5. מקסימוםשטח טעינה 510 מ'מ * 420 מ'מ, מקסימום.אזור בדיקה 435 מ'מ*385 מ'מ, עם הגדלה של 600X

Smt Line Xray

יישום:

SMT, BGA, CSP, Flip Chip, LED איתור, מוליכים למחצה, רכיבי אריזה, תעשיית סוללות, רכיבים אלקטרוניים, חלקי רכב, פוטו-וולטאיים, יציקת אלומיניום, יציקת פלסטיק. קרמיקה, תעשיות מיוחדות אחרות.

חוט IC

חללים של BGA

רכיבים

מחברים/כבלים

פריט	דֶגֶם	I.C.T-8200
צינור רנטגן	מקסימוםמתחים, סוג	90kV, סגור
	צריכת חשמל	8W
	גודל נקודת מוקד	5 מיקרומטר
	טווח תנועה (למעלה ולמטה)	150 מ'מ
	הַגדָלָה	600X
גַלַאִי	מַעֲצֵם	4'/2' (FPD אופציונלי)
	פתרון הבעיה	77/110 LP/cm
	מַצלֵמָה	2 מגה פיקסל CCD
	טווח תנועה (למעלה ולמטה)	290 מ'מ
מחשב מערכת	מערכת הפעלה	מחשב תעשייתי, Win 7, מעבד i7
מחשב מערכת	צג	LCD בגודל 22 אינץ'
תוֹכנָה	ממשק משתמש	מערכת עיבוד תמונה DXI רב תכליתית I.C.T
משטח עבודה	מקסימוםאזור טעינה	510 מ'מ × 420 מ'מ
	מקסימוםאזור בדיקה	435 מ'מ × 385 מ'מ
	מקסימוםמשקל טעינה	10 ק'ג
	בקרת תנועה	ג'ויסטיקים, עכבר ומקלדות
	זווית הטיית שולחן	±60°
ניווט	מַצלֵמָה	מצלמת HD, נקודת לייזר
תכונות ציוד	ספק כוח	AC 110~220V (±10%) 50Hz, 1.0kW
	מידות מתאר	1080(W)×1180(D)×1730(H)mm
	משקל המערכת	1150 ק'ג
