מכונת ציפוי UV של ICT PCB מספקת הגנה מדויקת עם ריפוי UV עבור לוחות.
א. ווסת מדויק שומר על לחץ אוויר יציב.
ב. פאנל אינטואיטיבי משפר את המשימות היומיומיות של המפעיל.
ג. מסילות מחוזקות עם פלדה מאריכות את העמידות.
ד. חגורה סינכרונית מאפשרת התאמת רוחב מדויקת.
ה. גב איתן תומך ביציבות כוללת של המכונה.
ו. וילונות אוויר מכילים למעשה גזי פליטה.
ז. ICT מספק הדרכת התקנה מקיפה.
T550U
I.C.T
smt pcb metal coating machines
| כַּמוּת: | |
|---|---|
| ICT PCB מכונת ציפוי UV
מכונת ציפוי UV ICT PCB מצטיינת כפתרון המוביל להגנת PCBA פשוטה ויעילה עם ריפוי UV. הוא מספק תכנות קל וחילופי קווים מהירים כדי לספק תוצאות מעולות בכל תעשיות.
מכונת ציפוי UV PCB, אידיאלית עבור כוח הנעה, בקרות תעשייתיות, תאורת LED, אלקטרוניקה לרכב, תקשורת, מכשור, מכשירי צריכה, מכשירי חשמל, יישומים צבאיים ורפואיים, עונה על צרכים מגוונים עם פרודוקטיביות ללא תחרות. הוא מפחית בזבוז חומר, משפר את הבטיחות באמצעות וילונות אוויר בכניסה/יציאה, ומשתלב בצורה חלקה בקווי SMT לאופטימיזציה מלאה של זרימת העבודה.
| תכונה
מערכת הילוכים
מערכת ההולכה במכונת ציפוי UV PCB כוללת פלטפורמה בעלת חוזק גבוה המבטיחה יציבות בלתי מעורערת במהלך פעולות אינטנסיביות. מנועי סרוו ודרייברים מיובאים מספקים אספקת כוח עקבית. מודול מסילת ה-Servo-slide מבטיח חזרה ודיוק יוצאי דופן על פני צירי X/Y/Z.
כיסוי אבק קנייני מגן על בורג העופרת והמסילות מפני מזהמים, מייעל את התחזוקה ומאריך את תוחלת החיים. שרשראות מיכלים גמישות מנתבות בצורה מסודרת את כל הצנרת והחיווט, מונעות הפרעות ושומרות על מראה מסודר. עיצוב חזק זה ממזער זמן השבתה לא מתוכנן, תומך בריצות בנפח גבוה 24/7, ומוריד את עלויות הבעלות הכוללות.
בסביבות אוטומטיות של מכונות ציפוי PCB, היא מאפשרת דיוק ללא רבב עבור שכבות אחידות עם ריפוי UV, מה שמגביר את שיעורי התפוקה בעד 15%. מפעלים משיגים ביצועים אמינים בתנאים תובעניים ללא התערבויות תכופות.
מערכת הובלה
מערכת ההובלה של מכונת ציפוי UV PCB משתמשת במסוע שרשרת ייחודי המונע הידבקות או חוסר יישור PCB. בקרות מנוע מדויקות מספקות ויסות מהירות מדויק ודיוק עצירה. הידוק צילינדר מאבטח לוחות בחוזקה, ומבטל תזוזות במהלך הציפוי.
התאמת רוחב מסילת המדריך למחצה מאפשרת כניסה/יציאה חלקה של לוח עבור גדלים מגוונים. שרשראות ופרופילים מחוזקים עומדים בעומסים כבדים ללא עיוות, ותומכים ב-PCB חזקים לרכב. מערכת זו משפרת את תפוקת הקו ב-25% תוך הפחתת פגמים.
הוא מתחבר ללא מאמץ עם מעמיסים ופורקים בהגדרות אוטומטיות של מכונות ציפוי PCB. המפעילים נהנים מהתאמות ללא כלים ומפעולה ללא ריבות, מה שמבטיח זרימה עקבית בייצור בתערובת גבוהה. תכונות הבטיחות כוללות עצירות חירום וחיישנים לאפס תאונות.
מערכת ציפוי
מערכת הבקרה של מכונת ציפוי UV PCB משתמשת בפריסה הגיונית עם תוויות סטנדרטיות לבדיקה ותחזוקה ללא מאמץ. רכיבי סרוו בעלי דיוק גבוה מבטיחים פעולה יציבה ונטולת רעידות.
פיזור חום מתקדם באמצעות קירור אוויר בהסעה מונע בעיות תרמיות בריצות ממושכות. המצב ההיברידי של לוח בקרת PC משפר את האמינות והדיאגנוסטיקה. ניטור בזמן אמת משתלב עם MES לתובנות מונעות נתונים. הגדרה זו מפחיתה את שיעורי השגיאות מתחת ל-0.5% ביישומי מכונות ציפוי PCB אוטומטיות.
משתמשים ניגשים לפתרון תקלות מרחוק באמצעות Ethernet, ומפחיתים את זמני התגובה. הוא מתאם את תזמון מנורות ה-UV עם שסתומי התזה לאשפרה אופטימלית, תוך השגת תקני הגנה IP67. עיצוב חסכוני באנרגיה חוסך 20% חשמל בהשוואה למתחרים.
מערכת בקרה
מערכת המפעיל במכונת ציפוי UV PCB יוצרת תוכניות חדשות תוך פחות מ-10 דקות ומחליפה קווים תוך פחות מ-2 דקות ב-Windows 10.
תוכנה אינטואיטיבית מציעה הוראה וניווט צעד אחר צעד למתחילים. הדמיית נתיב בזמן אמת מפשטת התאמות ואימות. ראיית CCD אופציונלית מספקת דיוק תת-מילימטר. פלטפורמה ארגונומית ומתכווננת מתאימה לכל גובה המשתמש, ומפחיתה את העייפות ב-30%.
בתהליכי עבודה אוטומטיים של מכונות ציפוי PCB, זה מקצר את ההכשרה למשמרת אחת. תמיכה בריבוי שפות ומדריכי וידאו מבטיחים שימושיות גלובלית. ממשק מסך מגע ממזער שגיאות, בעוד שגיבוי אוטומטי מגן על מתכונים. זה מאפשר לצוותים להתמודד עם משימות ריפוי UV מורכבות בביטחון וביעילות.
מערכת הפעלה
מאפיינים כלליים של מכונת ציפוי UV PCB כוללים ווסת אוויר מדויק עם מד דיגיטלי לריסוס עקבי. לוח אנושי עם סמלים מאיץ זרימות עבודה. מסילות מסוע מוקשחות עם פסי נירוסטה עמידות בפני שחיקה למשך 50,000+ שעות.
רצועה סינכרונית מניעה התאמות מדויקות. גב פלדה עצמאי עמיד בפני רעידות. וילונות אוויר אוטמים את הפליטה, משפרים את איכות האוויר ב-40%. תכנות תומך במסלולים בלתי מוגבלים עם תצוגות מקדימות ויזואליות.
כלים מרובי לוח (מראה/מערך/עותק) חוסכים 70% מזמן ההגדרה. רישום נתונים אוטומטי עוקב אחר מדדי OEE. חידושים אלו הופכים את מכונת ציפוי ה-PCB האוטומטית לרב-תכליתית עבור יישומי UV בעלי דיוק גבוה בייצור אלקטרוניקה.
מערכת ציפוי שסתומים כפולים מתקדמת
מערכת ציפוי השסתומים במכונת ציפוי UV PCB כוללת שסתומים כפולים עבור תרחישי PCBA מורכבים. עיצוב מודולרי מאפשר החלפת שסתומים תוך פחות מ-2 דקות.
שסתום אטומיזציה מדויק H-808 מספק נקודות/קווים עדינות (<50 מיקרון) עבור חלקי LED/צרכנים עם ריסוס יתר מינימלי.
שסתום מאוורר רחב H-818 מכסה שטחים של 200 מ'מ במהירות של 500 מ'מ לשנייה עבור לוחות רכב.
שסתום H-828 בזרימה גבוהה מטפל בציפויים בעובי של 10 מ'ל/דקה עבור מודולי כוח.
ציר U אופציונלי (סיבוב של 360 מעלות) וגישה להטיה של 45 מעלות מתחת לרכיבים. מנורת UV מובנית מאמתת ריפוי מיידי; CCD מבטיח יישור של ±0.05 מ'מ. הפחתת הפסולת מגיעה ל-20-30% עם תמיכה ב-VOC נמוך. זה מספק הגנת IP67 אחידה בקווי מכונות ציפוי PCB אוטומטיות, ומשפר את העמידות בסביבות קשות
| מִפרָט
| מכונות ציפוי קונפורמיות סלקטיביות | ||||
| דֶגֶם | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| מספר שסתומים | 2 (שסתום האטומיזציה 1 ראש, שסתום דיוק 1 רֹאשׁ) | 2 (שסתום האטומיזציה 1 ראש, שסתום דיוק 1 רֹאשׁ) | 2 (שסתום האטומיזציה עם 2 ראשים) | 4 (שסתום האטומיזציה 2 ראשים, שסתום דיוק 2 ראשים) |
| שיטת בקרה | מחשב + כרטיס בקרת תנועה | |||
| מספר צירים | X, Y, Z | X, Y, Z, U | X, Y, Z | X, Y, Z |
| גודל PCB | 50*50~450*460 מ'מ | |||
| הנעת ציר | מנוע סרוו מיובא + מודול בורג כדור | |||
| ניקוי אוטומטי של שסתומים | עם מיכל לחץ 5L | |||
| ספק כוח | AC 220V±10%, 50/60HZ, 2.2KW | |||
| מֵמַד | L910*W1600*H1700mm | |||
| משקל נטו | 1000 ק'ג | |||
| קו ציפוי רשימת ציוד

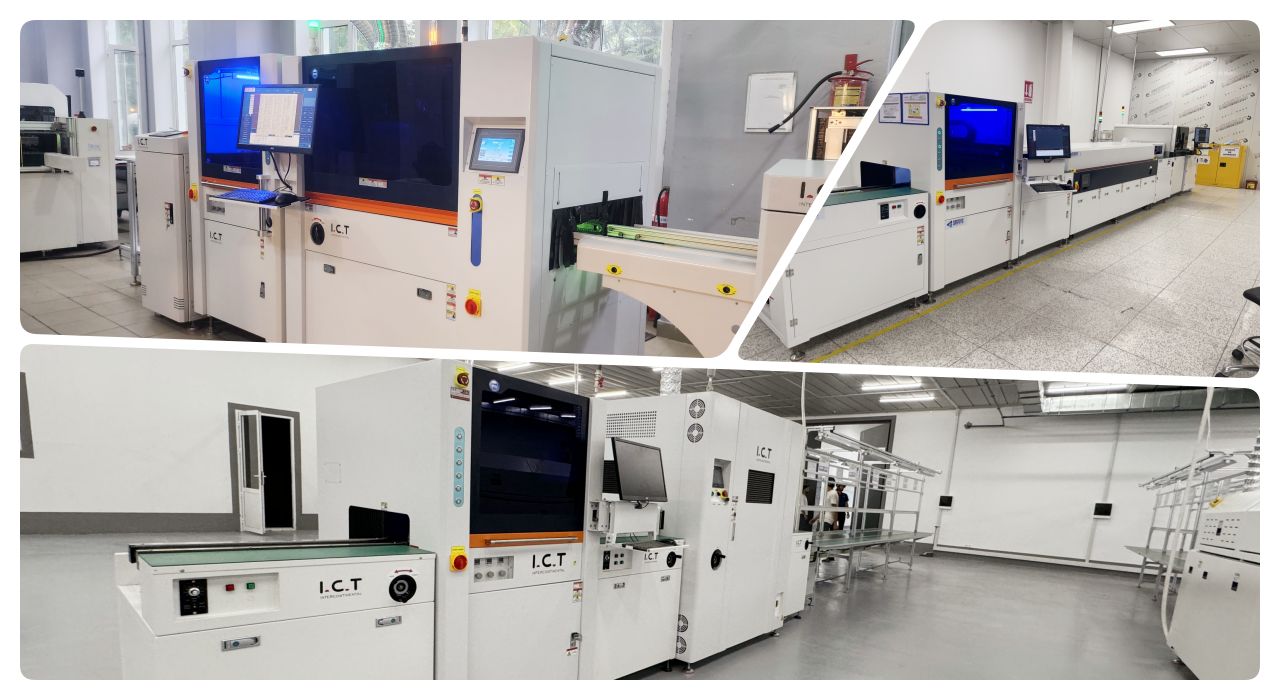

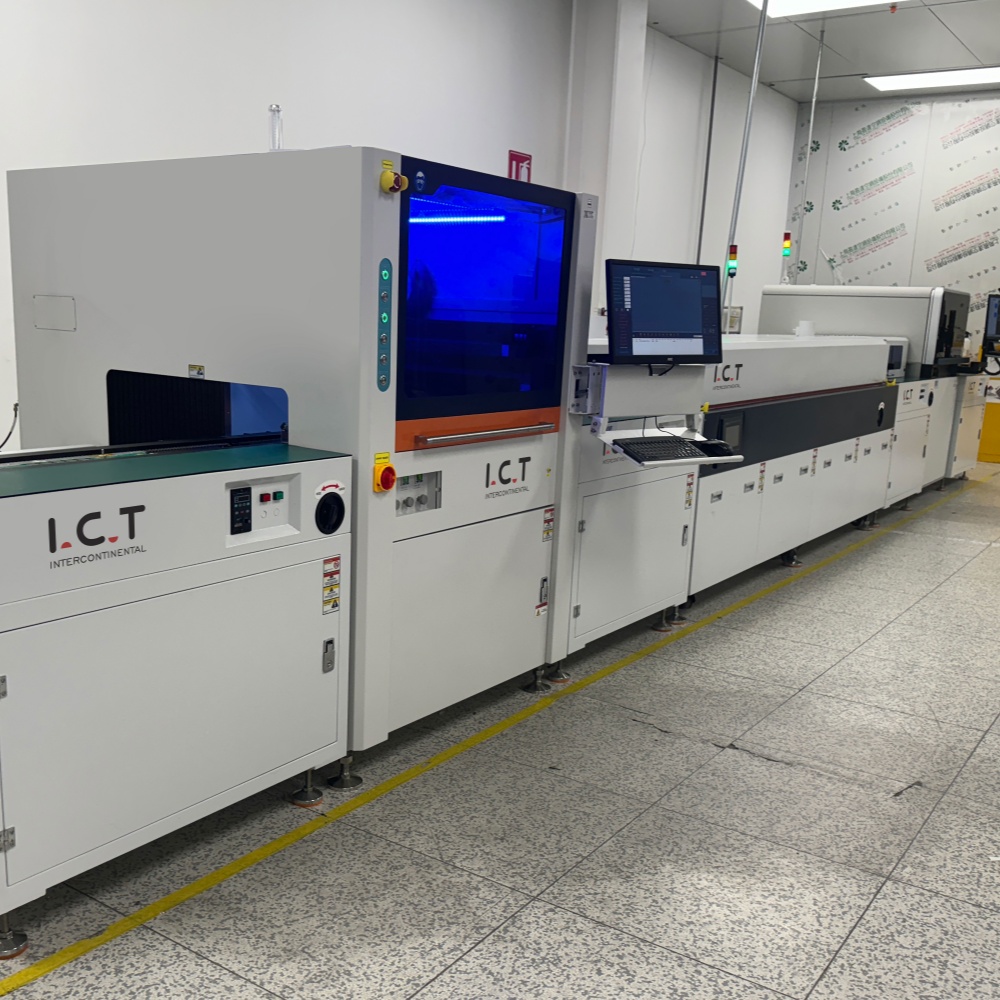

קו ציפוי ה-PCBA שלנו מציע כלים מתקדמים להגנת לוח יעיל ומדויק. קו הציפוי האוטומטי לחלוטין כולל מכונת ציפוי סלקטיבית ליישום מדויק, תנור אשפרה לגימורים עמידים, AOI לבדיקות איכות, הרמה וסנפר לטיפול חלק ומערכת מסועים לייצור חלק.
קו ציפוי PCBA איכותי זה מבטיח פעולה יציבה, ציפוי אמין אטום לאבק, עמיד למים וחסין פיצוץ, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה משפר את הפרודוקטיביות למשימות ציפוי מגן.
| שם המוצר | ייעוד בקו ציפוי PCBA |
|---|---|
מחיל ציפוי מגן מדויק על לוחות מעגלים להגנה אטומה בפני אבק, עמיד למים והגנה מפני פיצוץ. | |
מקשה ציפויים עם אור IR או UV, מבטיח הגנה עמידה וחזקה. | |
מעביר מעגלים בצורה חלקה דרך קו הציפוי לעיבוד יעיל. | |
מספק ומאחסן PCB עבור קו הייצור, מבטיח קלט ופלט חלקים. | |
| ציפוי קונפורמי AOI | בודק את איכות הציפוי ומזהה פגמים כדי להבטיח סטנדרטים גבוהים. |
| סרטון הצלחת לקוחות
בסרטון 'המסע האירופי של מהנדס ICT - פתרון SMT לאלקטרוניקה לרכב', המהנדס שלנו מבקר ביצרנית מובילה של לוחות מחוונים לרכב באירופה.
הם רכשו קו ציפוי PCBA מלא עם מכונת ציפוי UV PCB, כולל מעמיס, ציפוי סלקטיבי, תנור UV ופרק, בתוספת הלחמת גלים ו-AOI (מפרק מאגר + NG/OK).
באתר הוא מטפל בהתקנה, איתור באגים ואופטימיזציה לביצועי שיא. הכשרה מקיפה מכסה תפעול, תחזוקה ופתרון תקלות. במהלך ניסויים, הוא פותר צווארי בקבוק, מכוון את ריפוי UV להדבקה ללא רבב ומגביר את היעילות ב-25%.
הלקוח משיג ייצור אפס פגמים במהירות. הצילומים מציגים ריסוס מדויק, אימות UV בזמן אמת ושילוב חלק בפעולות אוטומטיות של מכונות ציפוי PCB לאמינות רכב.
| שירותים והדרכה
ICT מספקת התקנה מלאה, הפעלה ותחזוקה של מחזור החיים של מכונת ציפוי UV PCB. מהנדסים מעבירים הדרכה מעשית לתכנות, אופטימיזציה של ריפוי UV ותחזוקה יומיומית - באתר או וירטואלי. תמיכה מרחוק 24/7 פותרת בעיות תוך שעות באמצעות אבחון AR. מלאי חלקי חילוף עולמי מבטיח אספקה של פחות מ-48 שעות. ביקורות מותאמות אישית מייעלות תהליכים ליעילות מכונות ציפוי PCB אוטומטיות. קורסי רענון שנתיים שומרים על הסמכה של צוותים. אנו מציעים שדרוגים לחומרי UV חדשים. גישה זו של אפס סיכון ממזערת את זמן ההשבתה ל-<1% וממקסמת את החזר ה-ROI באמצעות ערבויות ביצועים. לקוחות ב-72 מדינות מסתמכים על השותפות היזומה שלנו.
| מה לקוחות אומרים
לקוחות רכב אירופיים מתלהבים מהמומחיות של המהנדס שלנו בהגדרת ריפוי UV ופתרון בעיות מהיר במהלך ביקורים. מכונת ציפוי UV PCB זוכה לשבחים על שכבות אחידות ללא בועות על לוחות המחוונים, ומשיגה תשואה של 99.9%. אריזה חזקה שורדת את השילוח הטרנס-אטלנטי ללא פגע. צוותי התמיכה מגיבים תוך פחות מ-12 שעות, ומונעים עיכובים. מודולריות שסתום מקצרת את זמן ההחלפה ב-80%, ומגבירה את התפוקה. 'ההשקעה הטובה ביותר במכונת ציפוי PCB אוטומטית - אמינה וחסינת עתיד,' אומר מוביל בלוח המחוונים. העמידות עולה על המפרט, ומאריכה את חיי הלוח בתנודות. בסך הכל, זה משנה את אמינות הייצור.
| הסמכות ותקנים
מכונת ציפוי UV PCB של ICT עומדת בתקני בטיחות CE, RoHS עבור ידידותיות לסביבה וניהול איכות ISO9001. הפטנטים מכסים שילוב UV וטכנולוגיית שסתומים. כל יחידה סובלת 72 שעות צריבה, בדיקות דליפה ואימות דיוק. פרוטוקולי המפעל כוללים תאימות ל-IPC-A-610 ועקיבות באמצעות קודי QR. ביקורות של צד שלישי מאשרות שיעורי פגמים של <0.1%. אישורים אלה מבטיחים פעולה בטוחה ובת קיימא ברחבי העולם. עבור משתמשי מכונות ציפוי PCB אוטומטיות, הם מבטיחים עמידה ברגולציה במגזרי הרכב/רפואה, ומפחיתים את סיכוני החבות.
| אודות חברת ICT ומפעל
ICT חלוצי ייצור אלקטרוניקה עם מו'פ פנימי וייצור של 12,000 מ'ר מאז 2012. 89 הצוות שלנו, כולל 20 מהנדסים, מונעים חדשנות בהון של 30 מיליון דולר ב-8 סניפים. משרתים יותר מ-1,600 לקוחות ב-72 מדינות, אנו מספקים 0-1 פתרונות מפעל בתחום SMT, ציפוי והרכבה. תהליכי ISO קפדניים כוללים 100% בדיקה, ניטור SPC והרכבה בחדר נקי. גלובליזציה משתלבת עם לוקליזציה לתמיכה מותאמת. כפלטפורמה צולבת ערכים, אנו מבצעים אופטימיזציה מניתוח ועד שדרוגים, ומבטיחים 98% זמן פעולה. הצטרף לרשת האמינה שלנו למצוינות בציפוי UV.
