עִברִית  |
Acrab350
I.C.T
| כַּמוּת: | |
|---|---|
| הלחמת גלים מסדרת ICT Acrab
הלחמת גלים מסדרת Acrab מיועדת למפעלים שצריכים לטפל בכל דבר, החל מלוחות צרכנים קטנים ועד למכונת הלחמת גל עבור חלקי PCB גדולים המשמשים בציוד רכב ותעשייתי. שלושה דגמים מכסים 350 מ'מ, 450 מ'מ ו-615 מ'מ רוחב. הוא משלב מכונת הלחמת גל עם שטף, חימום מוקדם ארוך, גל כפול יציב במיוחד ואפשרויות מודולריות (חנקן, חימום עליון, רוחב חשמלי). כוח ההפעלה נשאר על 8-10 קילוואט. תחזוקה נטולת כלים שומרת על כל קו מכונות ההלחמה של גלי ה-PCB פועל כמעט ללא זמן השבתה.
| תכונה
מכלול הריסוס המלא מחליק קדימה על מסילות. שתי חרירי קורודה יפניות, הנשלטות על ידי מנועי צעד, מספקות נפח שטף, זווית, רוחב וצפיפות הניתנים לתכנות. כל הפרמטרים נשמרים וניתנים לחזרה. מחזור ניקוי אוטומטי ומבנה נירוסטה 316 שומרים על החדר ללא רבב. מכונת הלחמת גל עם Flux מוכנה ללוח הבא תוך שניות.
שלושה אזורים עצמאיים באורך כולל של 1800 מ'מ. הסעת אוויר חם בתוספת צינורות אינפרא אדום מביאים את המנהרה ל-250 ℃ תוך חמש עשרה דקות. כותנה מבודדת בטמפרטורה גבוהה שומרת על ±2 ℃ על פני כל משטח הלוח. כל אזור משתמש בעיצוב מגירות תוסף - מחממים מחליפים ללא כלים. מודול חימום מוקדם אופציונלי מותקן באופן מיידי עבור לוחות עבים במיוחד.
שרשרת מדויקת ואצבעות טיטניום כפולות כבדות מובילות לוחות ברוחב של עד 615 מ'מ ללא נפילה. התקן כניסה סינכרוני עם פטנט מבטיח העברה חלקה מהמטען. דיוק מהירות המסוע ±2 מ'מ/דקה. אצבעות ניקוי עצמי במהלך הפעולה. כוונון רוחב ידני או חשמלי. מערכת זו הופכת את מכונת הלחמת גלי ה-PCB למושלמת לייצור מעורב.
סיר ברזל יצוק מקשה אחת עם ציפוי אמייל מחזיק 500-700 ק'ג הלחמה נטולת עופרת ולעולם לא מתעוות. שינוי גובה גל כפול מתחת ל-0.5 מ'מ. תעלת החזרת סבל אוטומטית מסירה פסולת ברציפות. מערכת חנקן אופציונלית מפחיתה את החמצון באופן דרמטי. מפרקים יוצאים בהירים ומלאים. מכונת הלחמת גל עבור חלקי PCB גדולים מספקת איכות רכב בכל מחזור.
מאווררי הסעה עליונים בעלי הספק גבוה מופעלים מיד לאחר הגל. ידיות קירור מאולץ תחתון אופציונליות ללוחות רב שכבתיים. טמפרטורת PCB יורדת במהירות ללא הלם תרמי. משטח הלחמה קופא חלק ומבריק. לוחות יוצאים קרירים מספיק לטיפול ידני. תהליך הלחמת הגל מסתיים באפס פגמים ואפס מתח רכיבים.
מסך מגע גדול מציג עקומות טמפרטורה בזמן אמת. PC+PLC עם בקרת PID+SSR נועלת פרמטרים בדיוק. מצב המתנה מפחית את חמצון הפח במהלך הפסקות. היסטוריית אזעקות מלאה ותיבת הילוכים ידנית לשעת חירום. מוסמך CE/UL. המפעילים שולטים במכונת הלחמת גלי ה-PCB במשמרת אחת ומפעילים אותה בביטחון במשך שנים.
| רשימת ציוד קו DIP
| דֶגֶם | Acrab 350 | אקרב 450 |
| מימד (מ'מ) | 4420X1420X1750 | 4420X1520X1750 |
| ספק כוח | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| כוח הפעלה | 33 קילוואט | 33 קילוואט |
| הפעלה כוח | 8 קילוואט | 8 קילוואט |
| מערכת בקרה | PC+PLC | PC+PLC |
| אזור חימום מוקדם | 3 | 3 |
| אורך חימום מוקדם | 1800 מ'מ | 1800 מ'מ |
| טמפ' חימום מוקדם | (טמפרטורת החדר)-250 מעלות צלזיוס | (טמפרטורת החדר)-250 מעלות צלזיוס |
| רוחב PCB (מ'מ) | 50-350 מ'מ | 50-450 מ'מ |
| אֶצבַּע | קפיץ לחיצת אצבע (סטנדרטי); אפשרות: קפיץ אצבע, אצבע פה ברווז | |
| קיבולת סיר הלחמה | 500 ק'ג ללא עופרת | |
| משקל מכונה (ק'ג) | כ-1600 ק'ג | כ-1900 ק'ג |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו DIP

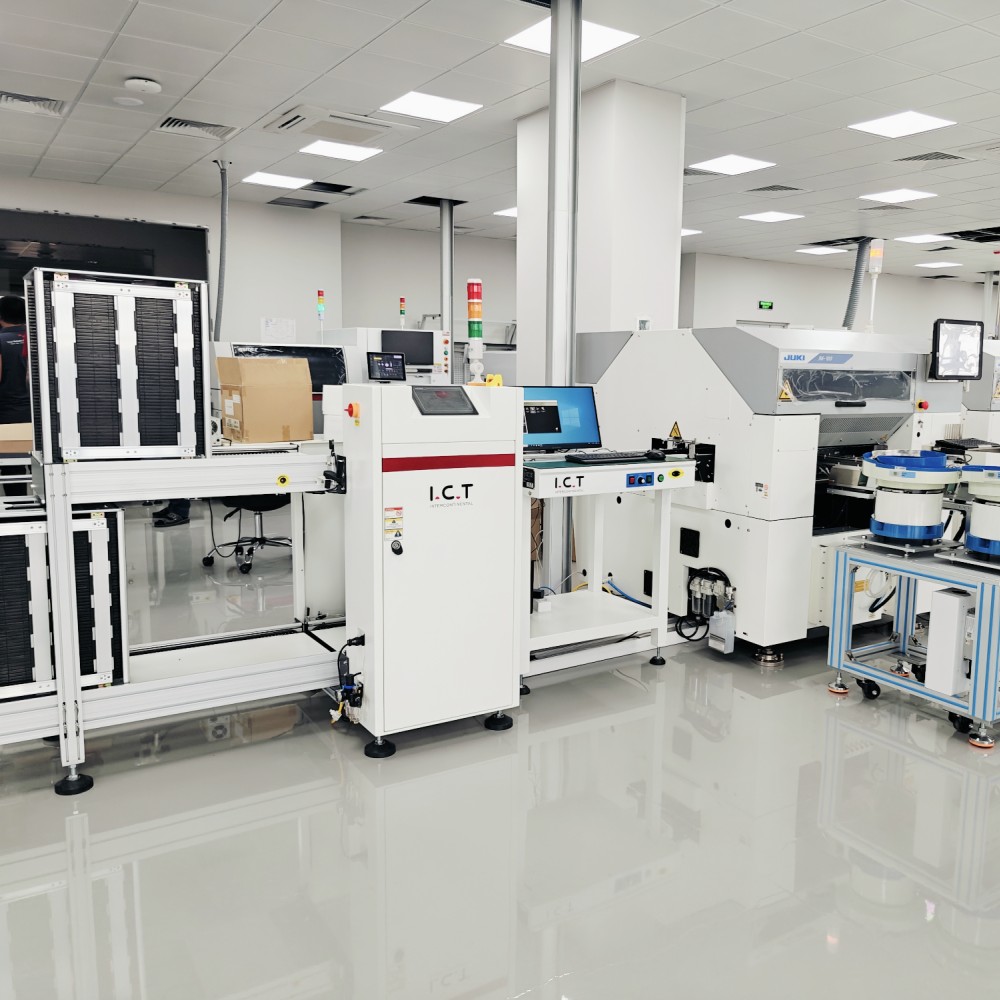

ICT מספקת קו ייצור DIP שלם וגמיש להרכבה דרך חור ביעילות גבוהה. המערכת כוללת מכונת החדרה אוטומטית למיקום מדויק של רכיבים, מעמיס ופרק גלים להעברת PCB חלקה, מכונת הלחמת גל אמינה וקו רצועת הרכבה לבדיקה ובדיקה סופית. עיצוב מודולרי מאפשר שינויי פריסה קלים ושדרוגים עתידיים. עם ביצועים יציבים, שיעור כשל נמוך ותמיכה מלאה מצוות ICT העולמי, קו DIP זה עוזר למפעלים להפחית את עלות העבודה, לשפר את התפוקה ולעמוד בדרישות ייצור שונות במהירות.
| שם המוצר | ייעוד בקו DIP |
|---|---|
| מכונת הכנסה אוטומטית | מיקום אוטומטי של רכיבים על גבי PCB עם דיוק עבור קו ייצור DIP. |
ממיס הלחמה ליצירת חיבורים מוצקים על גבי PCB במהלך תהליך התוספת של THT. | |
מחיל הלחמה באופן סלקטיבי על אזורים ספציפיים להרכבת THT מדויקת | |
בודק חיבורי הלחמה וליקויי מיקום על PCB המורכב DIP. | |
מכונת קלט לוח ומכונת פלט לוח | |
| DIP היקפי | מוצרים היקפיים של קו ייצור DIP |
| סרטון הצלחת לקוחות
בשנת 2023, ICT סיפקה בהצלחה קו הלחמת גל שלם ליצרן אלקטרוניקה גדול לרכב במקסיקו. החבילה כללה את מכונת הלחמת גל Acrab-350, מעמיס גלים, פורק גלים, ציוד החדרת THT ומערכת מסועים מלאה. תוך שבועיים מהגעה, המהנדסים שלנו טסו לטפל בהתקנה באתר, חיבור לחשמל, איתור באגים בתהליך והכשרת מפעילים מקיפה. לאחר שבוע אחד של הפעלה אינטנסיבית ואופטימיזציה של פרמטרים, הקו כולו השיג תשואה יציבה של 99.7% במעבר ראשון בשני סוגי PCBA שונים לרכב. הלקוח אישר הסכמה מלאה וממשיך להסתמך על צוות השירות המקומי שלנו לתמיכה שוטפת.
| שירותי מומחים והדרכה
ICT מציע שירות נקודתי אמיתי: עיצוב פריסת מפעל, אספקת ציוד, התקנה, הדרכה, אופטימיזציה של תהליכים, אספקת חלקי חילוף ותמיכה טכנית לכל החיים. עשרים מהנדסים בשמונה משרדים בחו'ל מספקים מענה 24 שעות ביממה. לקוחות ברחבי העולם מדווחים על תשואה גבוהה יותר, עלויות תפעול נמוכות יותר ואמון מוחלט בשותפות שלנו.
| המלצות של לקוחות
לקוחות משבחים באופן עקבי את היכולת המלאה של ICT, תמיכה טכנית גלובלית מיידית, ביצועי ציוד אמינים לטווח ארוך, תוכניות הכשרה יסודיות ושותפות שנמשכת זמן רב לאחר המסירה.
| אישורי איכות
כל מכונת הלחמת גלי ICT נושאת אישורי CE, RoHS, ISO9001:2015 ופטנטים רבים של המצאות. כל יחידה עוברת בדיקת עומס מלא של 72 שעות בתוספת בדיקת איכות מפורטת במפעל דונגגוואן שלנו לפני המשלוח.
| אודות חברת ICT ומפעל
הוקמה בשנת 2012 בדונגגוואן, סין, ICT גדלה לשותף מהימן של פתרונות מלאים במפעל לייצור SMT ו-DIP. כמעט 90 עובדים ו-20 מהנדסים פועלים ממתקן מודרני של 12,000 מ'ר. אנו מתכננים ומייצרים ציוד ליבה בתוך הבית, משרתים יותר מ-25 שנות ניסיון בתעשייה משולב, משרתים למעלה מ-1,600 לקוחות ב-72 מדינות באמצעות שמונה מרכזי מכירות ושירות בחו'ל. מתחנת הלחמה בגל בודד ועד קווי סוהר, אנו נשארים עם לקוחות מהיום הראשון ועד הלוח האחרון.
