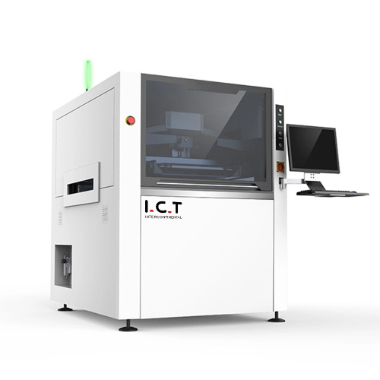

מדפסת סטנסיל SMT מלאה Auto היא הציוד הקדמי של ציוד קו שלם של SMT. זהו אחד משלושת הרכיבים המיינסטרים בענף SMT. מדפסת SMT סטנסיל מחולקת לחצי אוטומטי ואוטומטי לחלוטין. נכון לעכשיו, מרבית המפעלים המיינסטרים משתמשים במדפסת סטנסיל SMT מלאה של Auto. מכיוון שהטכנולוגיה הכוללת של ענף מדפסות ה- SMT של SMT מלאה הייתה בוגרת יחסית, מספר מותגים ידועים הופיעו הן בבית והן בחו'ל. הרשו לי להציג את תהליך העבודה של מדפסת שסטנסיל SMT מלאה.
זוהי רשימת התוכן:
l מהן זרימות העבודה הספציפיות של מדפסת סטנסיל SMT מלאה של Auto?
L מהם שלבי הייצור של מדפסת שבלונות מלאה של Auto SMT?
l מהן אמצעי הזהירות בעת שימוש במדפסת סטנסיל SMT מלאה של Auto?
① ה- PCB מוזן למדפסת SMT SMT מלאה של Auto על ידי מכונת הטעינה האוטומטית לאורך המסוע
③ מסגרת ה- Z עוברת למצב של צלחת הוואקום
④ הוסף ואקום לתיקון ה- PCB במצב מיוחד
⑤ ציר הראייה עובר לאט למטרה הראשונה של ה- PCB
⑥ מצלמת מדפסת SMT של SMT מלאה של AUTO מחפשת את נקודת הסימן מתחת לרשת הפלדה המתאימה
⑦ המכונה מזיזת את הסטנסיל המודפס כדי ליישר אותה עם ה- PCB, והמכונה יכולה להזיז את הסטנסיל בכיווני ציר X ו- Y ובכיוון הציר
Stensil מיושר עם ה- PCB, מסגרת ה- Z תנוע כלפי מעלה וה- PCB נוגע בחלק התחתון של הסטנסיל
⑨ לאחר שהועבר למקומו, המגדג ידחוף את משחת הלחמה כדי לגלגל על הסטנסיל ולהדפיס אותו על מיקום הכרית של ה- PCB דרך החורים בשטנס.
⑩ כאשר מודפסת מדפסת השטניים המלאה של ה- Auto SMT, מסגרת ה- Z נעה כלפי מטה כדי להניע את ה- PCB ואת הסטנסיל כדי להיפרד
11 מדפסת סטנסיל SMT מלאה של Auto SMT שולחת PCB לתהליך הבא
12 SMT SMT SMT SMT SMT Printerthen מקבל את ה- PCB הבא להדפסה.
תקן את הסטנסיל למדפסת שבלונות SMT מלאה של Auto ו- Debug Ok, ואז הרכיב את המגדג הנקי במדפסת הדבק האוטומטית של הלחמה.
השתמש בסכין של משחת הלחמה כדי להוסיף את משחת הלחמה לשבלון. הפעם הראשונה שמוספה משחת הלחמה היא בערך 1 ס'מ, והרוחב הוא 1.5 עד 2 ס'מ. האורך תלוי באורך ה- PCB. שני הצדדים ארוכים כ -3 ס'מ מהאזור המודפס. זה לא אמור להיות ארוך מדי או קצר מדי. הוסף הדבק הלחמה כל שעתיים, כמאה גרם משחה הלחמה.
הכניסו את לוח ה- PCB לצורך הדפסה, בדקו את ה- 5 יחידים לפני ההדפסה והתחילו לייצר לאחר אישור כי איכות ההדפסה תקינה.
בתהליך ההדפסה הרגיל של מדפסת SMT של SMT מלא, המפעיל צריך לבדוק את אפקט ההדפסה פעם אחת תוך חצי שעה כדי לבדוק אם ישנם פגמים כמו חוסר פח, פח רציף, חידוד, שינוי, הדפסה חסרה וכו ', והסיכות צפופות מדי, השפעת ההדפסה של המשלבים היא בדיקה בעיקר.
יש לנקות את הסטנסיל כל 5 יחידים המודפסים. אם ישנם רכיבים עם סיכות צפופות מדי בלוח ה- PCB, יש להגדיל את תדר הניקוי ולנקות פעם אחת ללא 3 יחידות.
מדפסת סטנסיל SMT מלאה של Auto מורכבת בדרך כלל מעמסת לוח, הדבק הלחמה, הטבעה והעברת לוח מעגלים. הדפסת הדבק הלחמה היא תהליך מסובך, המועמד לכמה פגמים ומשפיע על איכות המוצר הסופי. לכן עליכם לשים לב לעניינים קשורים בעת שימוש במדפסת סטנסיל SMT מלאה של Auto.
① בתהליך הייצור של מדפסת SMT מלאה של Auto-SMT, אם נמצא הדפסת 3 יחידות רצופה רעה, יש להודיע על הטכנאי לנקות באגים ולנקות את ה- PCB המודפס בצורה לא טובה.
② בעת ניקוי לוחות PCB מודפסים בצורה לא טובה, אל תגרד ישירות את פני ה- PCB עם חפצים קשים כדי למנוע שריטות מעגלי פני ה- PCB
③ PCBs עם אצבעות זהב צריכות להימנע מאצבעות זהב, לנגב אותן שוב ושוב בנייר ללא אבק ומעט אלכוהול, לפוצץ יבש עם אקדח אוויר ולבדוק תחת זכוכית מגדלת כדי להבטיח כי אין משחה הלחמה שיורית.
④ במהלך תהליך ההדפסה הרגיל של מדפסת שבלונות SMT מלאה של Auto, יש לבדוק אם משחת הלחמה הצפה באופן קבוע ולאסוף את משחת ההלחמה שהוצפה.
⑤ לאחר סיום ייצור מדפסת הסטנסיל המלאה של ה- Auto SMT, אביזרים וכלים כמו הדבק הלחמה, מגרדים, רשת פלדה וכו 'יוחזרו, וינקה את אביזרי הגופי.
⑥ התהליך הראשון בתהליך ה- SMT של הדפסת הדבקת הלחמה. מרבית הפגמים בתהליך ה- SMT נגרמים כתוצאה מהפעלה לא תקינה של מדפסת SMT של SMT מלאה.
⑦ תהליך הפעולה הנכון הוא המפתח להבטיח את איכות ההדפסה. אני מקווה שתהליך פעולת ייצור המדפסת המלאה של SMT של SMT של SMT, יכול לעזור לך.
