בייצור של טכנולוגיית משטחים בעלי צפיפות גבוהה (SMT), ההשפעה הפיננסית של קריאות שווא ופגמים בורחת מקשקשים אקספוננציאלית עם מזעור רכיבים. בעת הצבת רכיבי 0201m ו-01005, צוותי הנדסה ואיכות נאבקים לאזן את תפוקת הבדיקה עם דיוק מוחלט. מערכות בדיקה אופטית אוטומטית מדור קודם (AOI) מסתמכות במידה רבה על כוונון סף ידני. זה מוביל לעייפות מפעיל, סיווג פגמים לא עקבי וצווארי בקבוק בייצור במהלך הצגת מוצר חדש (NPI).
פתרון צווארי הבקבוק הללו מצריך הערכת פלטפורמות AOI תלת-ממדיות של הדור הבא. ניתוח זה משווה בין החומרה האופטית, המערכות האקולוגיות של תוכנה מונעות בינה מלאכותית, והמציאות התפעולית של הארכיטקטורות Pemtron ו-SAKI. אנו מעריכים כיצד טכנולוגיות הקרנה שונות ומודלים של למידת מכונה משפיעות על זיהוי פגמים ברצפת המפעל. תלמד איזו מערכת מתאימה בצורה הטובה ביותר לסביבות ייצור ספציפיות, מה שמאפשר לצוות שלך לייעל את מהירות הקו מבלי לוותר על בקרת איכות.
ארכיטקטורת החומרה מכתיבה דיוק בסיס: Pemtron משתמשת בהקרנה מתקדמת של דפוסי צבע של Moiré 3D ליצירת פרופיל מפורט מאוד של מפרקי הלחמה, בעוד ש-SAKI מדגישה יציבות של גבונים קשיחים וצילום תמונה במהירות גבוהה לחזרה עקבית.
הטמעת בינה מלאכותית שונה בהיקף: שתי הפלטפורמות ממנפות למידת מכונה, אך היישום שלהן משתנה - Pemtron מתמקדת רבות בתכנות אוטומטי ובהפחתת זמן ההגדרה של NPI, בעוד ש-SAKI נותנת עדיפות לסינון פגמים מונע בינה מלאכותית כדי למזער את שיעורי השיחות הכוזבות.
חלוקת תפוקה לעומת רזולוציה: בחירה בין מערכות אלו מחייבת התאמה של יכולות שדה הראייה (FOV) ורזולוציית המצלמה של המכונה (למשל, 12MP לעומת 25MP) לדרישות מהירות הקו וצפיפות הרכיבים הספציפיים שלך.
מוכנות מפעל חכמים וסינרגיית לולאה סגורה: שתי המערכות תומכות בתקני Industry 4.0 (IPC-CFX, Hermes), אך היכולת שלהן להשתלב בצורה חלקה עם מערכות קיימות לבדיקת הדבקת הלחמה (SPI) ובדיקת רנטגן אוטומטית (AXI) מכתיבה בקרת תהליכים אמיתית בלולאה סגורה.
תוֹכֶן הָעִניָנִים
מערכות AOI חייבות לאזן שיחות שווא ופגמים שלא נענו. יותר מדי שיחות שווא מגדילות את הסקירה הידנית ועומס העבודה של המפעיל, בעוד שפגמים שלא נענו עלולים להוביל לבעיות איכות ולעלויות אחריות. היצרנים צריכים לבדוק מערכות AOI עם לוחות ייצור אמיתיים כדי לאשר שהם יכולים להפחית אזעקות שווא תוך זיהוי כדורי הלחמה, גישור והלחמה לא מספקת.
מהירות בדיקת AOI חייבת להתאים לשאר קו SMT כדי למנוע צווארי בקבוק בייצור. שדה ראייה גדול יותר (FOV) יכול לבדוק יותר רכיבים בבת אחת ולצמצם את זמן המחזור, אך איכות התמונה ודיוק ציר ה-Z חייבים להישאר יציבים. היצרנים צריכים לאזן בין FOV, מהירות בדיקה ומורכבות PCB בעת בחירת מערכת.
הצגת מוצרים חדשה מהירה (NPI) עוזרת ליצרנים להתמודד עם שינויים תכופים במוצר. מערכות AOI מודרניות יכולות לייבא נתוני ODB++ או Gerber, לזהות רכיבים וליצור אוטומטית הגדרות בדיקה בסיסיות. זה מפחית את התכנות הידני ויכול לקצר את זמן ההגדרה מימים לשעות.

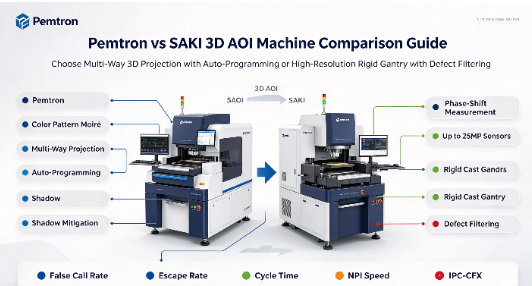

כאשר מעריכים את מערכת Pemtron לעומת SAKI AOI , ההבדל העיקרי טמון בשיטות הלכידה האופטיות שלהם. Pemtron מסתמכת במידה רבה על טכנולוגיית Moiré להקרנה רב-כיוונית ודפוסי צבע. גישה זו מקרינה דפוסי סורג מדויקים על גבי המעגל המודפס ממספר זוויות. כאשר דפוסי האור הללו פוגעים בפילטים של הלחמה מעוקלת או בגופי רכיבים, הקווים מתעוותים. המצלמה לוכדת את העיוות הזה, והתוכנה מחשבת גובה ונפח מדויקים על סמך הסטת הפאזה של הרשת.
אסטרטגיית הקרנה מרובת זו מצטיינת בביטול אפקטי צל. רכיבים גבוהים כמו קבלים אלקטרוליטיים, ממסרים או מחברים גדולים חוסמים לרוב את האור מלהגיע למיקרו-פאסיביים סמוכים. על ידי הקרנת אור מארבע או שמונה זוויות ברורות, Pemtron מבטיח שכל פילה הלחמה יקבל תאורה נאותה. זה מונע כתמים עיוורים ומאפשר יצירת פרופיל תלת מימד מדויק גם באזורי לוח מאוכלסים בצפיפות.
SAKI משלב מצלמות ברזולוציה גבוהה של 12MP עד 25MP עם טכנולוגיית מדידת שינוי פאזה לבדיקת רכיבים קטנים כגון 0201m. עדשות טלצנטריות עוזרות לשמור על מדידות מדויקות על פני כל שדה הראייה (FOV), ומאפשרות למערכת לאזן את מהירות הבדיקה עם הפרטים הדרושים למיקרו-רכיבים ומפרקי הלחמה.
מבני מכונה יציבים עוזרים למנוע מרטט להשפיע על איכות תמונה AOI. SAKI משתמש בעיצוב גבונים קשיח כדי לשפר את היציבות במהלך סריקה במהירות גבוהה, בעוד Pemtron משתמש במנועים לינאריים ומקודדים מדויקים לתנועה חלקה. שני העיצובים תומכים בבדיקה חוזרת, אך הם משתמשים בגישות שונות כדי לשלוט ברטט ובתנועה.
Pemtron משתמשת בבינה מלאכותית כדי להאיץ את ההגדרה של הצגת מוצר חדש (NPI). התוכנה מייבאת נתוני CAD, מזהה חבילות רכיבים ומחילה אוטומטית הגדרות בדיקה מתאימות. המהנדסים צריכים רק לסקור ולהתאים את הפרמטרים המוצעים, בעוד שהמערכת יכולה ללמוד משינויים אלה כדי לשפר את התכנות העתידי ולצמצם את זמן ההגדרה.
בעוד Pemtron מתמקדת בצד התכנות, SAKI AOI Systems פורסת AI בעיקר כדי לסנן פגמים במהלך הייצור. SAKI מאמן את הרשתות העצביות שלהם על מיליוני מפרקי הלחמה בעולם האמיתי. הבינה המלאכותית מבינה את ההבדלים החזותיים העדינים בין פגם קריטי לאנומליה שפירה, ופועלת בדומה למפקח אנושי מנוסה.
שאריות שטף משתנות מעוררות לעתים קרובות אזעקות שווא של הלחמה לא מספקת במכונות מדור קודם. ה-AI של SAKI מזהה את המרקם וההשתקפות של השטף. זה מדכא את האזעקה, ומאפשר ללוח לעבור ללא התערבות מפעיל. יישום ממוקד זה של למידת מכונה תוקף ישירות את קצב השיחות הכוזבות, ומשחרר את אנשי בקרת האיכות להתמקד בחריגות תהליכיות בפועל במקום לרדוף אחרי פגמי רפאים.
מחברים גבוהים, קבלים ומגני RF יכולים ליצור צללים שמסתירים רכיבים קטנים בקרבת מקום ממצלמות מלמעלה למטה. מערכות AOI תלת מימדיות מתקדמות משתמשות במצלמות זווית צד ובתאורה רב כיוונית כדי לבדוק אזורים אלו. זה משפר את נראות מפרק הלחמה ומפחית כתמים עיוורים על לוחות בצפיפות גבוהה.
רכיבים קטנים כמו 0201m ו-01005 דורשים בדיקה ברזולוציה גבוהה. מערכות AOI תלת מימדיות משתמשות במדידות מדויקות של ציר Z כדי לזהות שינויי גובה קטנים ופגמים כגון מצבות. זה עוזר למנוע מעבר של חיבורי הלחמה לקויים לשלב הייצור הבא.
מערכות AOI תלת-ממדיות מודדות נפח, גובה וצורה של מפרק הלחמה במקום לבדוק רק אם קיימת הלחמה. זה עוזר לזהות הלחמה לא מספקת, הלחמה מוגזמת וגישור אפשרי שעשוי להיות קשה לראות בבדיקת דו-ממד. מדידה 3D מדויקת תומכת גם בדרישות הבדיקה IPC-A-610 Class 3.

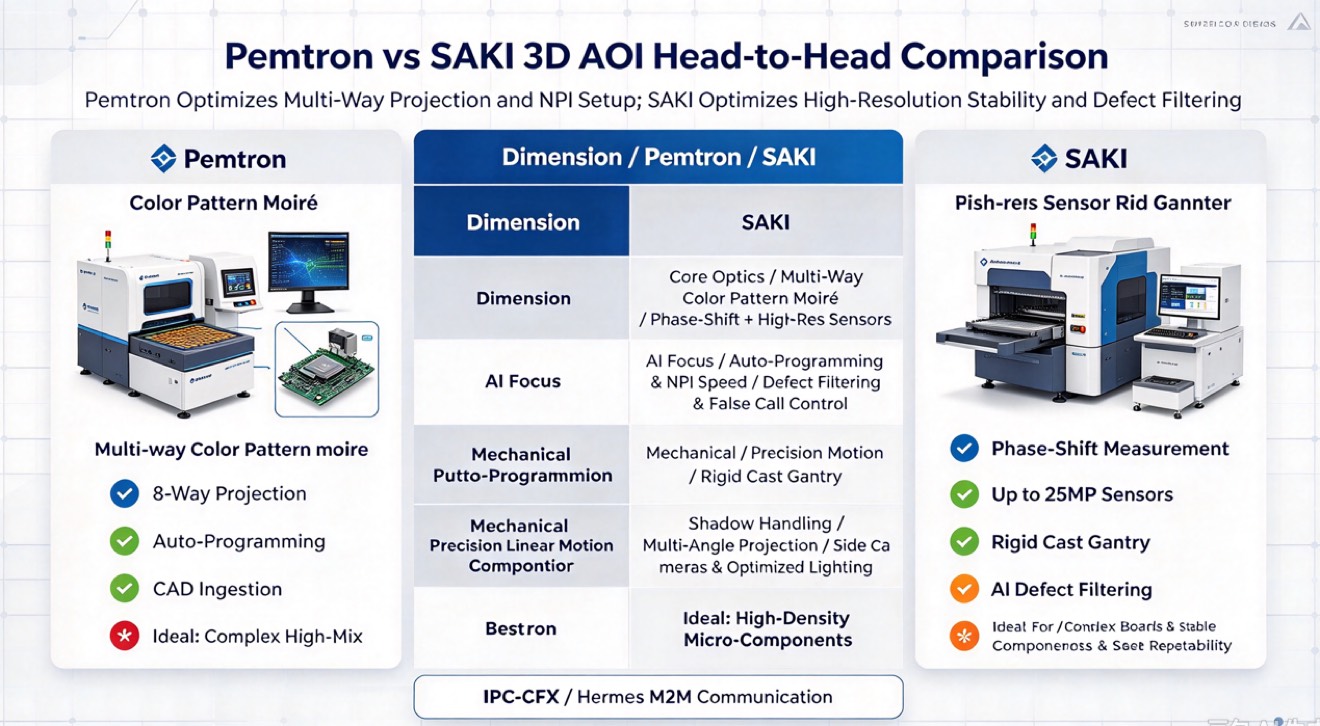

כדי לפשט את תהליך ההערכה, הטבלאות הבאות מפרקות את ההבדלים הארכיטקטוניים הליבה ואת אסטרטגיות זיהוי הליקויים הספציפיות המופעלות על ידי פלטפורמות AOI תלת מימדיות מודרניות.
תכונה / יכולת | Pemtron 3D AOI Architecture | SAKI 3D AOI Architecture |
|---|---|---|
טכנולוגיית תלת מימד ראשית | הקרנת תבנית מוארה (רב כיוונית) | מדידת הסטת פאזה עם חיישני ברזולוציה גבוהה |
רזולוציית מצלמה | CMOS במהירות גבוהה (בדרך כלל 12MP - 15MP) | אפשרויות ברזולוציה גבוהה במיוחד (עד 25MP) |
מבנה מכני | מנועים לינאריים מדויקים, בקרת תנועה חלקה | גב יציקה קשיח כבד ליציבות מירבית |
אזור מיקוד בינה מלאכותית | תכנות אוטומטי, בליעת CAD, מהירות NPI | סינון פגמים, דיכוי שיחות שווא |
הפחתת צללים | הקרנה 8 כיוונים מבטלת כתמים עיוורים | מצלמות צד וזוויות תאורה מותאמות |
סוג פגם | אתגר איתור | אסטרטגיית פתרון AOI תלת מימדית |
|---|---|---|
מצבה (01005) | הרכיב קטן מדי לזיהוי קצה דו-ממדי. | מיפוי גובה ציר Z מזהה הרמה ברמת מיקרון. |
פילה עקב לא מספיק | מוסתר מאחורי מוביל כנפי שחף. | הקרנה מרובת זוויות מאירה מאחורי ההובלה. |
בעיות קופלאריות (BGA) | פגמים מוסתרים לחלוטין מתחת לחבילה. | מדידת ציר Z של הטיית המשטח העליון של החבילה. |
Flux Pooling | מחקה את ההשתקפות של הלחמה בפועל. | רשתות עצביות בינה מלאכותית מסווגות את מרקם השטף לעומת הלחמה. |
Pemtron ו-SAKI תומכים בתקני תקשורת M2M כגון IPC-CFX והרמס. תקנים אלה מאפשרים למכונות AOI לשתף נתונים פגומים עם MES וציוד ייצור אחר בזמן אמת. זה עוזר למהנדסים לנטר מגמות איכות, לזהות בעיות ייצור מוקדם יותר ולהפחית גרוטאות מיותרות.
חיבור נתוני SPI, AOI ו-AXI עוזר ליצרנים למצוא את המקור לפגמים ב-PCB מהר יותר. SPI בודק את הדבקת הלחמה, AOI מזהה פגמים גלויים, ו-AXI בודק חיבורי הלחמה נסתרים כמו אלה תחת BGAs. שיתוף הנתונים הללו על פני קו הייצור תומך בפתרון בעיות מהיר יותר ובבקרת תהליכים טובה יותר.
כיול קבוע עוזר למכונות AOI לשמור על דיוק הבדיקה לאורך זמן. אבק, שינויי טמפרטורה ותאורת LED חלשה יותר יכולים להשפיע על המצלמות ועל מדידות ציר Z. מערכות מודרניות משתמשות בכלי כיול אוטומטיים כדי להתאים את מיקוד המצלמה, תאורה ומדידות תלת-ממד, ומסייעות בהפחתת סחיפה של מדידות ושיחות שווא.
ממשקי תוכנה ברורים והדרכה מתאימה עוזרים למפעילים לסקור פגמים בצורה מדויקת יותר. מערכות AOI מודרניות יכולות להציג תמונות פגמים בתלת מימד, תמונות התייחסות ואזורים בעייתיים מודגשים כגון מובילים מורמות או גשרי הלחמה. זה מקל על הבנת הליקויים, מפחית את עייפות המפעיל ומשפר את עקביות הבדיקה במשמרות שונות.
בחירת פלטפורמת הבדיקה הנכונה דורשת התאמת יכולות המכונה לאתגרי הייצור הספציפיים שלך. בצע את השלבים הבאים לביצוע כדי לסיים את ההערכה שלך:
בדוק את נתוני הליקויים הנוכחיים שלך כדי לקבוע אם הבעיה העיקרית שלך היא זמן התכנות או רגישות האלגוריתם.
ספק לשני הספקים את לוח הייצור המורכב ביותר שלך בצפיפות גבוהה ומדוד את זמן תכנות ה-NPI האמיתי שלהם מאפס.
בדוק את איכות הבנייה הפיזית של מערכות הגג, שים לב כיצד רטט משפיע על בהירות התמונה במהירות הקו המקסימלית הנדרשת שלך.
ודא שהמערכת הנבחרת יכולה לדחוף ולשלוף בהצלחה נתונים ממכונות ה-SPI הקיימות ומרשת MES באמצעות תקני IPC-CFX.
ת: הקרנת Moiré מטילה דפוסי רשת מדויקים על הלוח. כשהרשת נופלת על פילטים של הלחמה מעוקלת או על רכיבים גבוהים, הקווים מתעוותים. המצלמה לוכדת את העיוות הזה, והתוכנה משתמשת באלגוריתמים להסטת פאזה כדי לחשב את הגובה והתלת-ממד המדויקים של האובייקט, ומספקת נתונים טופוגרפיים מדויקים ביותר.
ת: מצלמת 25MP לוכדת כמויות אדירות של פרטים בתמונה אחת. זה מאפשר למכונה לשמור על שדה ראייה גדול (FOV) תוך פתרון הפרטים המיקרוסקופיים של רכיבי 0201m ו-01005. זה מבטיח מהירויות בדיקה גבוהות מבלי להקריב את הרזולוציה הדרושה לזיהוי מיקרו-פגמים.
ת: בדיקת SMT מחייבת את הראש האופטי לנוע במהירות ולהפסיק בפתאומיות. תנועה זו יוצרת אנרגיה קינטית ורטט. משקוף קשיח וכבד סופג את הרטט הזה באופן מיידי. זה מונע מעדשת המצלמה לרעוד במהלך צילום התמונה, מבטל טשטוש ומבטיח מדידות עקביות שניתן לחזור עליהן.
ת: בינה מלאכותית משתמשת ברשתות עצביות המאומנות על מיליוני מפרקי הלחמה בעולם האמיתי. הוא לומד להבדיל בין פגמים קריטיים לבין חריגות חזותיות לא מזיקות, כגון שאריות שטף משתנות או שינוי צבע קל של הכרית. על ידי זיהוי דפוסים שפירים אלה, ה-AI מדכא את האזעקה, ומונע קריאת שווא.
ת: IPC-CFX הוא פרוטוקול תקשורת מסוג Machine-to-Machine (M2M). היא מאפשרת למכונת AOI לשתף נתוני פגמים בזמן אמת בצורה חלקה עם ציוד אחר, כגון מכונות SPI, רכיבי פיק-and-place ותוכנת MES מפעל, המאפשרת בקרת תהליכים אוטומטית בלולאה סגורה וניתוח מתקדם.
ת: כן. מערכות מתקדמות מפחיתות צללים על ידי שימוש במקרנים מרובי כיוונים ומצלמות זווית צד. הארת הלוח ממספר זוויות שונות מבטיחה שהאור מגיע אל מתחת לרכיבים גבוהים, ומאפשרת למערכת ליצור פרופיל מדויק של פסיביים קטנים יותר הממוקמים באזורים הדוקים בצפיפות גבוהה.
