מכלולי מעגלים מודפסים בצפיפות גבוהה (PCBAs) ברכב החשמלי (EV), מערכות מתקדמות לסיוע לנהג (ADAS) ובמגזרי התעופה והחלל דוחפים את הבדיקה האופטית האוטומטית המסורתית (AOI) לנקודת השבירה. התכווצות פיצ"רים של רכיבים ופריסות לוח עמוסות הופכים קריאות שווא וצווארי בקבוק בזמן מחזור לאיומים גדולים על יעילות הקו. יצרנים בעלי נפח גבוה חייבים לאזן ייצור אפס פגמים עם יעדי תפוקה אגרסיביים. בחירת ארכיטקטורת הבדיקה השגויה מובילה למיקרו-פגמים נמלטים בשטח או לעיבוד ידני מסיבי מתוצאות שווא אלגוריתמיות.
מכונת ה-AOI משמשת כשומר הסף המבני בקו טכנולוגיית הרכבה על פני השטח (SMT). זה מגשר על בדיקת הדבקת הלחמה (SPI) ואימות קצה העורפי, עובד לצד בדיקות בתוך המעגל (ICT) כדי להבטיח אמינות לוח. לוחות שעוברים בדיקות חשמליות עדיין יכולים להסתיר חיבורי הלחמה שוליים שנכשלים תחת רכיבה תרמית. אימות מבני הוא חובה. הערכה זו מפרקת כיצד המערכות האקולוגיות של Mirtec vs Omron AOI Machine מטפלות במציאות הייצור של 2026, תוך התמקדות בחומרה, תוכנת בינה מלאכותית ואינטגרציה במפעל.

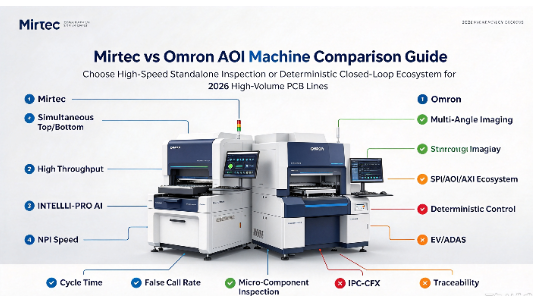

תפוקה לעומת מערכת אקולוגית: Mirtec מצטיינת בתפוקה גולמית והפחתת זמן מחזור באמצעות בדיקה עליונה/תחתית בו-זמנית, בעוד ש-Omron שולטת במערכות אקולוגיות במעגל סגור, אפס פגמים המחברים בין SPI, AOI ו-AXI.
בשלות בינה מלאכותית: פלטפורמת 2026 INTELLI-PRO של Mirtec מציעה סיווג פגמים אגרסיבי מונע בינה מלאכותית ותכנות מהיר להקדמת מוצר חדש (NPI).
מיקוד מדויק: ההדמיה ברזולוציה גבוהה של Omron מותאמת במיוחד לתעשיות תאימות מחמירות (רכב/רפואה) שבהן שקיפות מוחלטת ומודלים היסטוריים של נתונים אינם ניתנים למשא ומתן.
מניע החלטה: הבחירה תלויה בשאלה האם קו הייצור נותן עדיפות למהירות בדיקה עצמאית ושינויים מהירים או בקרת תהליך עמוקה ממכונה למכונה (M2M).
תוֹכֶן הָעִניָנִים
בחירת מכונת AOI דורשת יותר מהשוואת מהירות בדיקה. היצרנים צריכים לשקול זמן מחזור, בדיקה של רכיבים קטנים, תעריפי שיחות שווא ושילוב מפעל.
מכונת ה-AOI חייבת לעמוד בקצב של קו SMT. אם המיקום נמשך 20 שניות אך הבדיקה אורכת 35 שניות, AOI הופך לצוואר בקבוק ייצור. השווה מהירות לכידת FOV, זמן עיבוד תמונה וזמן תנועת הלוח בעת הערכת תפוקה.
PCBAs מודרניים משתמשים לעתים קרובות ברכיבים מטריים 0201 ובפריסות צפופות. קבלים ומחברים גבוהים יכולים ליצור צללים שמסתירים רכיבים סמוכים. הקרנת תלת מימד ומצלמות מרובות זוויות עוזרות לבדוק את האזורים הקשים הללו בצורה מדויקת יותר.
שיעור שיחות שווא גבוה (FCR) מגביר את הסקירה הידנית ומאט את הייצור. זה יכול גם לגרום לעייפות מפעיל ולהגביר את הסיכון להחמצת פגמים אמיתיים. אלגוריתמים יציבים וסינון AI יכולים להפחית קריאות שווא מיותרות תוך שמירה על זיהוי פגמים.
מכונות AOI מודרניות צריכות להתחבר עם MES ומערכות ייצור אחרות. תמיכת IPC-CFX מאפשרת שיתוף נתוני בדיקה ברחבי המפעל לצורך ניטור תפוקה, מעקב אחר פגמים ושיפור תהליכים.
גוֹרֵם | מה לבדוק |
|---|---|
מהירות בדיקה | זמן מחזור ומהירות לכידת FOV |
רכיבים קטנים | בדיקת PCB 0201 מטרי וצפוף |
שיחות שווא | סינון FCR ו-AI |
בדיקת תלת מימד | הפחתת צללים ומדידת גובה |
הִשׁתַלְבוּת | תאימות IPC-CFX ו-MES |
Mirtec מתמקדת בבדיקה במהירות גבוהה ובזמני מחזור קצרים יותר. מערכות כגון MV-6TB יכולות לבדוק את החלק העליון והתחתון של PCBA בו-זמנית. זה מסיר את הצורך להעיף את הלוח או להשתמש במכונת AOI שנייה, מה שעוזר לתהליך הבדיקה לעמוד בקצב של קווי SMT מהירים.
תכונות חומרה עיקריות
תכונה | תועלת עיקרית |
|---|---|
בדיקה למעלה ולמטה | מפחית את זמן מחזור הבדיקה |
מצלמות 15MP–25MP | לוכד תמונות PCB מפורטות |
מצלמות עם זווית צד | מזהה חיבורי הלחמה נסתרים ומובילי J |
הקרנת Moiré תלת מימדית | מודד גובה ונפח הלחמה |
מערכת הנעה ליניארית | מפחית רעידות במהלך סריקה מהירה |
Mirtec משתמשת בפלטפורמת INTELLI-PRO כדי לשפר את סיווג הפגמים ולהפחית תכנות ידני. למידה עמוקה עוזרת להפריד בין פגמים אמיתיים לבין וריאציות רגילות בצבעי PCB, עיוות ורכיבים. OCR מבוסס AI יכול גם לקרוא סימון רכיבים קשים, בעוד שתכנות אוטומטי מבוסס CAD עוזר ליצור תוכניות בדיקה מהירות יותר עבור מוצרים חדשים.
יתרונות התוכנה העיקריים
סיווג פגמים מבוסס AI
פחות שיחות שווא מיותרות
OCR של רכיב משופר בינה מלאכותית
תכנות מהיר יותר מבוסס CAD
זמן הגדרת NPI קצר יותר
הארכיטקטורה של מכונת AOI של Omron בנויה סביב דיוק מוחלט ובקרת איכות דטרמיניסטית. Omron ניגש לבעיית ההצללה באמצעות לכידת תמונה מתוחכמת מרובה זוויות ורצף תאורה מתקדם. באמצעות מקרנים מרובים המטילים שוליים בהסטת פאזה מזוויות שונות, המערכת משחזרת מודל תלת מימד נטול צללים של הלוח. יכולת זו מתגלה ככרחי בעת בדיקת גיאומטריות מורכבות, מגני RF צפופים, או מיקרו-רכיבים השוכנים ישירות בסמוך למחברים גבוהים.
רמה זו של שקיפות מלאה מכוונת לייצור EV ו-ADAS. במגזרי רכב בפיקוח גבוה, פגם בודד שנמלט עלול להוביל לכשל קטסטרופלי במערכת בלימה או ביחידת ניווט אוטונומית. מפרטי החומרה ותכונות העקיבות העמוקות משיגים מוצרים ללא פגמים. הגובה, הנפח והשטח של כל מפרק הלחמה נמדדים, מתועדים וקשורים למספר הסידורי של הלוח. זה מספק תיעוד דיגיטלי בלתי משתנה של איכות עבור ביקורות ציות ותביעות אחריות.
במקום להסתמך לחלוטין על בינה מלאכותית של קופסה שחורה לצורך קבלת החלטות, Omron מדגישה יציבות אלגוריתמית. המערכת משתמשת באלגוריתמים דטרמיניסטיים יציבים במיוחד לדיוק שניתן לחזור על פני ריצות ייצור מרובות. מהנדסים בתעשיות מוסדרות מעדיפים מודלים דטרמיניסטיים מכיוון שהם יכולים להוכיח מתמטית בדיוק מדוע מכונה נכשלה במפרק ספציפי. שקיפות בלוגיקת קבלת ההחלטות מניעה ניתוח סיבות שורש ואימות תהליכים.
Omron מחברת מערכות SPI, AOI ו-AXI באמצעות תקשורת Machine-to-Machine (M2M) לשליטה טובה יותר בתהליכים. SPI בודק משחת הלחמה, AOI בודק רכיבים גלויים ומפרקי הלחמה, בעוד AXI מזהה פגמים נסתרים תחת BGAs ו-BTCs. על ידי שיתוף נתוני בדיקה במערכות אלו, היצרנים יכולים לזהות שינויים בתהליך מוקדם יותר, לתקן בעיות מיקום ולשפר את תפוקת המעבר הראשון. הערכת ראש בראש: Mirtec vs Omron AOI Machine
Mirtec משתמשת בבדיקה עליונה ותחתית בו-זמנית כדי להפחית את זמן הטיפול ולהגדיל את התפוקה, מה שהופך אותו למתאים לייצור בנפח גבוה. Omron משתמשת בהדמיה מרובת זוויות ובמקרנים מרובים, שעשויים לדרוש יותר זמן בדיקה אך מספקים נראות טובה יותר סביב רכיבים צפופים ומורכבים. Mirtec מתאימה היטב ללוחות שטוחים ואחידים, בעוד ש-Omron מתמקדת יותר בלוחות מורכבים שבהם חשובה בדיקת תלת מימד מפורטת.

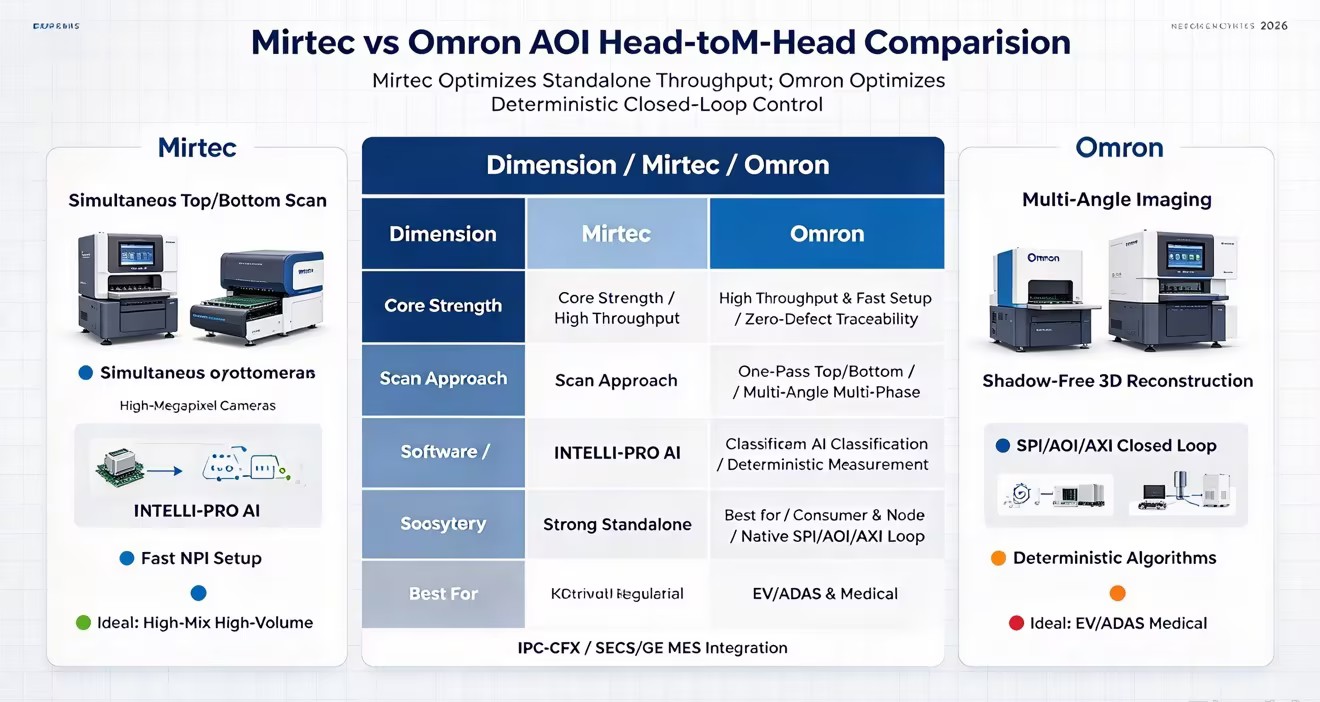

מטריקס של השוואה טכנית: מירטק נגד עומרון | ||
מדד הערכה | Mirtec AOI Architecture | Omron AOI Architecture |
|---|---|---|
פילוסופיית ליבה | תפוקה מרבית ומעבר מהיר. | דיוק אפס פגמים ושליטה דטרמיניסטית. |
מהירות בדיקה | מהיר במיוחד (Simultaneous Top / Bottom). | בינוני (לכידה מרובה זוויות, רב פאזי). |
סיווג פגמים | AI אגרסיבי ולמידה עמוקה (INTELLI-PRO). | אלגוריתמים דטרמיניסטיים עם לוגיקה מבנית. |
אינטגרציה של מערכת אקולוגית | צומת עצמאי חזק עם קישורי MES סטנדרטיים. | לולאת M2M מקורית עמוקה עם Omron SPI/AXI. |
סביבה אידיאלית | אלקטרוניקה צרכנית/תעשייתית בשילוב גבוה, בנפח גבוה. | רכב עם רגולציה גבוהה (EV/ADAS), רפואי, תעופה וחלל. |
הקלה בצל | מצלמות זווית צד והקרנת מוארה תלת מימדית. | שחזור שוליים להזזת פאזה מרובה מקרן. |
פילוסופיות התוכנה של שני היצרניות שונות באופן משמעותי. Mirtec דוחפת אינטגרציה אגרסיבית של AI לקבלת החלטות מהירה. הרשת העצבית מטפלת בהרמה הכבדה של הבחנה בין מפרק הלחמה פונקציונלי אך מחומצן מעט לבין פגם אמיתי בהלחמה קרה. זה מקטין בצורה דרסטית את עומס התכנות על מהנדס התהליך, ומאפשר להם להתמקד באופטימיזציה של קו במקום להתאים את ספי הבדיקה.
Omron מתמקדת בבקרת תהליכים דטרמיניסטית מגובה נתונים. בעוד ש-Omron משתמש ב-AI עבור משימות ספציפיות כמו OCR וכוונון ראשוני, מדידת הליבה מסתמכת על נתונים גיאומטריים מוחלטים. בעת טיפול בעיוות PCB וריאציות צבע של רכיבים, ה-AI של Mirtec מסתגל בצורה זורמת להבדלים חזותיים. Omron מטפל בעיוות באמצעות פיצוי ציר Z פיזי ומיפוי טופולוגי תלת מימדי קפדני. זה מבטיח שהמדידה תישאר נכונה מבחינה מתמטית ללא קשר לרכישת המצע.
הערכת אסטרטגיית הפריסה דורשת הסתכלות על קו ה-SMT הרחב יותר. Mirtec פועלת כצומת עצמאי רב עוצמה. הוא מתחבר ביעילות לפלטפורמות MES מדור קודם באמצעות פרוטוקולים סטנדרטיים כמו SECS/GEM או MQTT, ותואם ל-IPC-CFX. הוא משמש כבחירה מצוינת ליציאה לקו קיים המורכב מציוד של ספקים מעורבים מבלי לדרוש שיפוץ תוכנה מסיבי.
החוזק של Omron מתעצם כאשר הוא נפרס כחלק מקו מלא של Omron SPI/AOI/AXI. תקשורת M2M המקורית מבטלת את החיכוך של יכולת פעולה הדדית של צד שלישי. בעוד ש-Omron משתלבת עם ציוד SMT שאינו מקורי, הערך העמוק ביותר של המערכת האקולוגית של התוכנה שלהם נפתח בעת שליטה על כל שרשרת הבדיקה. בתחרות מול מובילות שוק אחרות כמו Saki ו-Viscom, Mirtec מנצחת על מהירות עצמאית ויכולת הסתגלות של AI. Omron מתחרה קשות על בקרת תהליכים מלאה ועקיבות בדרגת רכב.
התקנת מכונת AOI תלת מימדית כוללת יותר מהוספת חומרה חדשה. הכשרת מפעילים, כיול ושילוב תוכנה יכולים כולם להשפיע על דיוק הבדיקה ויציבות הייצור.
מערכת ה-AI של Mirtec ופלטפורמת הבדיקה המחוברת של Omron דורשות הכשרה מתאימה. על המפעילים להבין את תוצאות הליקויים, לסקור נהלים והגדרות מערכת כדי להימנע מעקיפות שגויות או אזהרות שהוחמצו.
שינויי רטט וטמפרטורה יכולים להשפיע על מצלמות, מקרנים ומדידות ציר Z לאורך זמן. כיול קבוע עוזר לשמור על דיוק הבדיקה ומונע הגדלת שיחות שווא או פגמים שלא נענו.
יש למפות כראוי קודי פגמים של AOI ל-MES של המפעל לפני תחילת הייצור. ביצועי הרשת צריכים לתמוך גם בקבצי בדיקה תלת-ממדיים גדולים מבלי להאט את העברת הנתונים או תחנות הסקירה.
הגדר SLA ברורים של ספקים לתמיכה טכנית.
בדוק את ה-AOI עם לוחות ייצור בפועל.
מיפוי קודי פגמים של AOI ל-MES.
הצגת תוכנה חדשה בשלבים.
תזמן כיול רגיל של ציר Z.
התחל מבחן בנצ"מרק תוך שימוש ב-PCBA המורכב ביותר של המתקן, בצפיפות גבוהה, כדי לאמת את הטענות של שני הספקים כנגד תעריפי שיחות כוזבים בפועל.
בדוק את תשתית ה-MES הנוכחית כדי לקבוע מוכנות להטמעת נתוני IPC-CFX ומשוב בלולאה סגורה.
הערך את הרכב קו SMT הקיים כדי להחליט אם צומת עצמאי במהירות גבוהה או שיפוץ מערכת אקולוגית מלאה מספקים את ההתאמה התפעולית הטובה ביותר.
דרשו משני הספקים להדגים את זרימת העבודה שלהם בתכנות NPI בזמן אמת, תוך תזמון התהליך מייבוא CAD למתכון בדיקה יציב.
ת: Mirtec שמה דגש על תפוקה מקסימלית והגדרה מהירה באמצעות סיווג פגמים מונחה בינה מלאכותית וסריקה בו-זמנית עליון/תחתון. Omron מתמקדת בדטרמיניסטית גבוהה, דיוק אפס פגמים ואינטגרציה עמוקה של מכונה למכונה (M2M), מה שהופך אותה לאידיאלית עבור סביבות רגולטוריות קפדניות.
ת: בדיקה אמיתית במעבר אחד מבטלת את הצורך להעיף את הלוח באופן מכני או לנתב אותו דרך מכונה שנייה. לכידת נתונים אופטיים משני הצדדים במקביל מפחיתה באופן דרסטי את זמן הטיפול ואת זמן המחזור הכולל, ומונעת מצומת הבדיקה לצוואר בקבוק בקווי מיקום מהירים.
ת: כן, ציוד Omron תומך בפרוטוקולים סטנדרטיים בתעשייה כמו IPC-CFX ו-SECS/GEM לאינטגרציה של צד שלישי. עם זאת, תכונות המשוב המתקדמות ביותר בלולאה סגורה, אשר מתאימות באופן דינמי את פרמטרי הבדיקה בהתבסס על נתונים במעלה הזרם, מתפקדות בצורה חלקה ביותר כאשר הן משולבות באופן מקורי עם מערכות Omron SPI ו-AXI.
ת: Omron בדרך כלל מתאימה יותר לייצור EV ו-ADAS. סקטורים אלה דורשים תאימות מוחלטת של אפס פגמים ועקיבות בלתי ניתנת לשינוי. המודלים התלת-ממדיים הדטרמיניסטיים של Omron, הדמיה מרובה זוויות נטולת צל ומעקב נתונים היסטוריים עמוקים מתאימים באופן מושלם לביקורות רגולטוריות קפדניות של רכב.
ת: בינה מלאכותית מודרנית משתמשת ברשתות עצביות למידה עמוקות המאומנות על מיליוני תמונות כדי להבין וריאציות הקשריות. במקום להיכשל בחיבור המבוסס על סף נפח קשיח, הבינה המלאכותית מזהה וריאציות מקובלות בצבע מסכת הלחמה, עיוות או חמצון קל, מסנן נקודות חיוביות שגויות תוך תופסת פגמים מבניים אמיתיים.
ת: תחזוקה שוטפת כוללת כיול קבוע של ציר ה-Z באמצעות חפצים מאושרים למניעת סחף מדידה הנגרמת על ידי רעידות במפעל. זה גם דורש ניקוי העדשות האופטיות וחלונות המקרן, אימות שימון כונן ליניארי, וניטור השפלה של מערכי תאורת LED כדי להבטיח לכידת תמונה עקבית.
