מכלולי PCB בצפיפות גבוהה ומזעור קיצוני של רכיבים עד לגדלים מטריים 01005 ו-0201 משאירים מרווח אפס לטעויות ברצפת המפעל. תקני ציות מחמירים בכל מגזרי הרכב, התעופה והחלל והרפואה הפכו את הייצור ללא פגמים מיתרון תחרותי לדרישת בסיס קפדנית. היצרנים נאבקים כל הזמן כדי לאזן את מהירות הבדיקה עם דיוק מוחלט. שמירה על זמן טקט קו שומרת על מכסות הייצור על המסלול, אך ביטול שיעורי בריחה ומזעור קריאות שווא שתחנות עיבוד מחדש ידני צוואר בקבוק חיוניים באותה מידה עבור התשואה הכוללת.

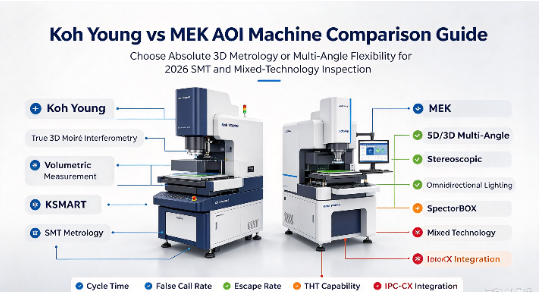

הערכת מערכת הבדיקה האופטית האוטומטית האופטימלית (AOI) מחייבת מעבר הרבה מעבר לטענות הבסיסיות של גיליון המפרט. מהנדסי ייצור חייבים לנתח מציאות טכנית, אילוצי טביעת רגל פיזית ויכולות תפוקה בפועל. ניתוח זה מפרק את פשרות הייצור בין שני מובילי תעשייה. הבנת הניואנסים של פריסת מכונת Koh Young לעומת MEK AOI מספקת את הבהירות הדרושה כדי לייעל את קווי טכנולוגיית הרכבה על פני השטח (SMT) שלך לשנת 2026 ואילך.
מדידה לעומת בדיקה: Koh Young מסתמך על פרופילומטריית תלת מימד אמיתית (אינטרפרומטריית Moiré) למדידה מוחלטת, מה שהופך אותה לסטנדרט הזהב לקווי SMT מורכבים ואמינים גבוהים.
צדדיות לעומת התמחות: MEK מציעה מערכות 5D/3D גמישות במיוחד עם תאורה מרובת זוויות יוצאת דופן, המספקת יתרון חזק בלוחות טכנולוגיה מעורבת (SMT ו-THT).
מציאות התפוקה: בעוד ש-MEK מספקת לעתים קרובות רכישת תמונה גולמית מהירה יותר, סינון הפגמים מונע בינה מלאכותית של Koh Young מפחית באופן דרסטי את זמני הסקירה הידנית המשנית, מה שגורם לרוב לתפוקת קו יעילה יותר.
התאמה בין דגמי הדגל: ההערכה מסתכמת לעתים קרובות בסדרת זניט של קו יאנג (למשל, זניט 2, זניט אלפא) מול המערכות המודולריות ISO-Spector ו-SpectorBOX של MEK.
עלות לביצועים: MEK מציגה בדרך כלל CapEx ראשוני נמוך יותר ופריסה מהירה יותר עבור סביבות מיקס/נפח נמוך (HMLV), בעוד שההשקעה הראשונית הגבוהה יותר של Koh Young מקוזזת על ידי הגנת תשואה מעולה ביישומים עם נפח גבוה/נמוך (HVLM) או יישומים קריטיים למשימה.
תוֹכֶן הָעִניָנִים
מערכות AOI 2D מסורתיות בודקות רק את צירי X ו-Y, כך שהן עלולות לפספס פגמים הקשורים לגובה ויכולים להיות מושפעים מצבעי PCB או רכיבים מחזירי אור. True 3D AOI מוסיף מדידת ציר Z כדי לזהות לידים מורמות, בעיות במפלסיות ופגמים בנפח הלחמה. הוא מספק מדידה מדויקת יותר עבור מכלולי PCB מורכבים ובצפיפות גבוהה.

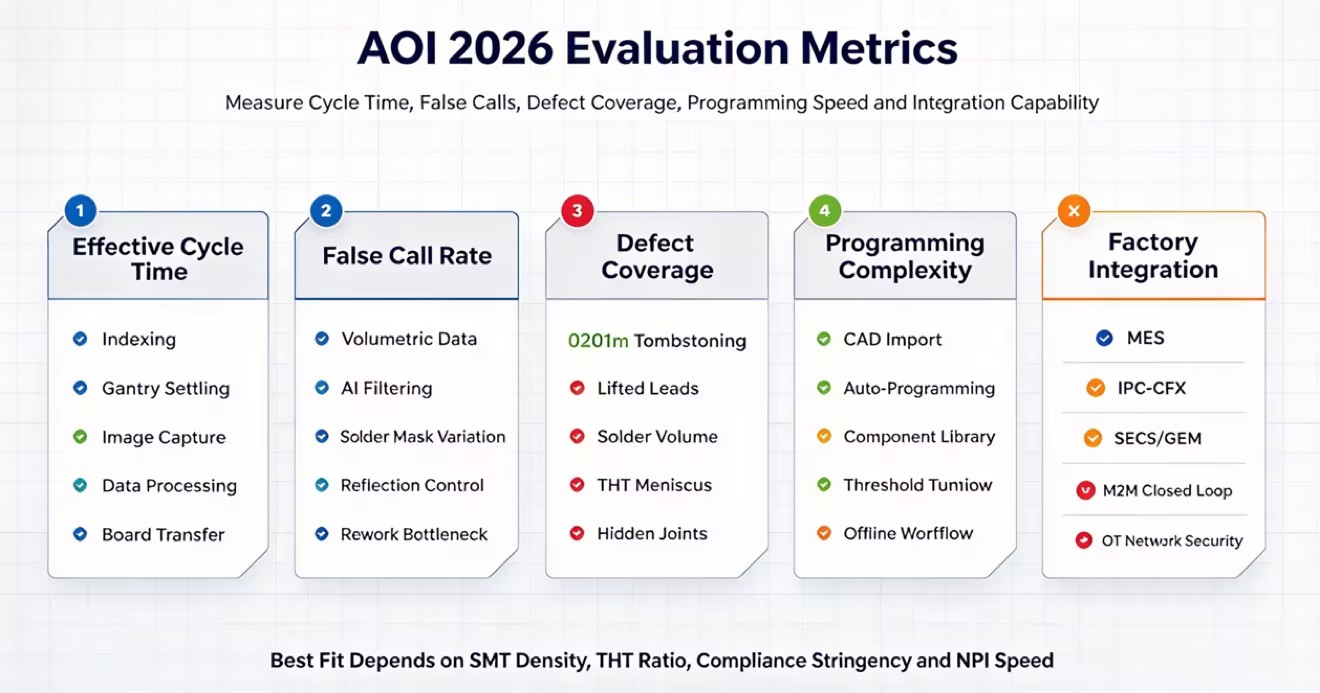

מהירות AOI תלויה ביותר מזמן סריקת המצלמה. טעינת לוח, הידוק, תנועת דלתות, לכידת תמונה, עיבוד נתונים והעברת לוח, כולם משפיעים על זמן המחזור הכולל. שיחות שווא יכולות גם להאט את הייצור מכיוון שהמפעילים חייבים לבדוק אותן באופן ידני. מערכת AOI טובה צריכה לאזן בין בדיקה מהירה לבין תעריפי שיחות שווא נמוכים.
מערכות AOI מודרניות משתמשות ב-AI כדי לזהות פגמים ולזהות שינויים בתהליך לפני שהם גורמים לבעיות איכות. על ידי מעקב אחר שינויים במיקום הרכיב, נפח הלחמה וגובה ציר Z, AI יכול להזהיר מפעילים כאשר הייצור מתחיל להיסחף. Edge AI יכול לעבד נתונים אלה במהירות ולעזור למפעלים לשפר את בקרת האיכות מבלי להאט את קו הייצור.
Koh Young משתמש בטכנולוגיית Moiré רב-כיוונית כדי לבדוק רכיבי PCB מכמה זוויות, תוך הפחתת צללים הנגרמים על ידי רכיבים גבוהים. הוא יוצר נתונים תלת מימדיים למדידת הגובה, השטח והנפח של רכיבים ומפרקי הלחמה. זה עוזר לזהות פגמים קטנים ב-PCB צפופים ותומך בבדיקה המבוססת על תקני IPC.
סדרת Koh Young Zenith כוללת את Zenith 2, Zenith Alpha ו-Zenith UHS לצורכי בדיקה שונים. רזולוציות אופטיות נעות בין 15 מיקרומטר ל-10 מיקרומטר, כאשר אפשרות ה-10 מיקרומטר מיועדת לרכיבים מטריים קטנים של 0201 ומיקרו-BGAs. מצלמות ברזולוציה גבוהה ומערכות גב קשיחות גם עוזרות לשמור על בדיקת תלת מימד יציבה במהירויות גבוהות.
אינטגרציה של תוכנה היא הבחנה עיקרית עבור כל מכונת AOI של Koh Young . מערכת האקולוגית של תוכנת KSMART מספקת מרכז מרכזי לניהול איכות בכל המפעל. הכלי Koh Young Auto Programming (KAP) המופעל על ידי בינה מלאכותית מקטין באופן דרסטי את הזמן הדרוש להגדרת פרופילי לוח חדשים. KAP מזהה אוטומטית רכיבים מנתוני CAD ומחיל את פרמטרי הבדיקה הנכונים בהתבסס על מסד נתונים מרכזי נרחב.
יתר על כן, קישוריות Machine-to-Machine (M2M) מאפשרת למערכת להזין נתוני מדידה בזמן אמת למערכות בדיקת הדבקת הלחמה (SPI) ולמכונות Pick-and-Place. תקשורת בלולאה סגורה זו מתקנת אוטומטית קיזוז מיקום ומדביקה סטיות נפח תוך כדי תנועה. אם ה-AOI מזהה הסטת מיקום עקבית, הוא שולח פקודת היסט ישירות אל ה-mounter, ומתקן את הבעיה ללא התערבות אנושית.
מערכות Koh Young משגשגות במגזרי ייצור בעלי אפס סובלנות. יכולות המדידה המוחלטות הופכות אותם לבחירה המובילה עבור מוצרי אלקטרוניקה לרכב, כאשר כשל ברכיבים עלול להוביל לבעיות בטיחות קטסטרופליות. קבלני תעופה וחלל וביטחון מסתמכים על טכנולוגיה זו כדי לעמוד בדרישות תיעוד רגולטוריות מחמירות.
יצרני מכשור רפואי משתמשים במטרולוגיה ברזולוציה גבוהה כדי להבטיח שתלים מוניטורים קריטיים לחיים פועלים ללא רבב. בנוסף, מתקני PCBA ניידים בצפיפות גבוהה במיוחד נהנים מהיכולת של המערכת לבדוק רכיבים מיקרוסקופיים ארוזים יחד ללא הפרעות צל. כאשר נדרשת ודאות מוחלטת, מטרולוגיה תלת מימדית אמיתית מספקת את הנתונים האובייקטיביים הדרושים.
MEK משתמש בהדמיה 5D/3D ובתאורה מרובת זוויות לבדיקת PCB גמיש. מערכת 9 המצלמות שלו משלבת מצלמה עליונה אחת עם שמונה מצלמות צד לבדיקת מפרקי הלחמה נסתרים, רכיבים גבוהים, מובילי J וכנפי שחפים. עיצוב זה עוזר לזהות פגמים שמצלמות סטנדרטיות מלמעלה למטה עלולות לפספס.
MEK ISO-Spector M1A משלב בדיקת תלת מימד, AI ועיבוד תמונה במהירות גבוהה. ה- SpectorBOX מציע בדיקה גמישה מלמעלה למטה או מלמטה למעלה עבור קווי הלחמה סלקטיביים של גלים. מרווח ציר ה-Z הגבוה שלו תומך גם בלוחות עם קבלים גדולים, גופי קירור ורכיבים גבוהים אחרים.
MEK יכול לבדוק גם מכלולי SMT וגם THT, מה שהופך אותו מתאים ללוחות בטכנולוגיה מעורבת. בדיקה מלמטה למעלה עוזרת לזהות לא מספיק הלחמה, גישור, פגמים חור סיכה ובעיות אחרות בפינים מולחמים בגל. התאורה הגמישה שלו גם משפרת את הבדיקה סביב רכיבי THT גדולים.
MEK מתאים היטב לייצור בתערובת גבוהה ובנפח נמוך, שבו עיצובי PCB וסוגי רכיבים משתנים לעתים קרובות. מערכת הבדיקה הגמישה שלו יכולה להתמודד עם SMT, THT, לוחות נחושת כבדים וגדלים שונים של רכיבים. זה עושה את זה שימושי עבור יצרני חוזה וייצור אלקטרוניקה תעשייתית.
MEK משתמשת במצלמות מהירות כדי לצלם תמונות דו-ממדיות/תלת-ממדיות במהירות, מה שמעניק לה יתרון במהירות סריקה גולמית. Koh Young מעבד מערכי נתונים תלת-ממדיים גדולים יותר מתחזיות Moiré, אך טכנולוגיית GPU ו-Edge AI חדשה יותר שיפרה את מהירות העיבוד. שתי המערכות יכולות לתמוך בבדיקה יעילה של מכלולי PCB מורכבים.
קו יאנג חזק בבדיקת SMT מכיוון שמדידת התלת מימד שלו יכולה לזהות פגמים קטנים כמו מצבת 0201 ובעיות בנפח הלחמה. MEK מתפקד היטב עם THT ורכיבים גבוהים מכיוון שמצלמות הצד שלה יכולות לבדוק מחברים, חיבורי הלחמה ואזורים מוסתרים ממצלמות מלמעלה למטה.
Koh Young משתמש במדידות תלת-ממדיות של גובה ונפח כדי לזהות פגמים ולהפחית שיחות שווא. MEK משתמש באלגוריתמי AI כדי להפריד פגמים אמיתיים מהבדלים חזותיים הנגרמים על ידי צבעי PCB או רכיבים רפלקטיביים. שתי המערכות שואפות לצמצם קריאות שווא ולמנוע מלוחות פגומים לעבור את הבדיקה.
Koh Young משתמש בתוכנת KAP כדי ליצור תוכניות בדיקה מנתוני CAD ולהגדיר אוטומטית פרמטרים לבדיקה. MEK משתמשת בספריית רכיבים הניתנת להתאמה אישית שנותנת למהנדסים שליטה רבה יותר על הגדרות תאורה ובדיקה. שתי המערכות תומכות באינטגרציה של MES באמצעות תקני SECS/GEM ו-IPC-CFX.
גם Koh Young וגם MEK מספקות תמיכה טכנית גלובלית ושירותי חלקי חילוף. Koh Young משתמש במרכזי תמיכה אזוריים ובאבחון מרחוק, בעוד MEK עובדת באמצעות מפיצים אזוריים ושותפים לאינטגרציה. קונים צריכים להשוות זמני תגובה של מהנדסים מקומיים, זמינות חלקי חילוף והסכמי רמת שירות (SLAs) לפני הרכישה.
מימד הערכה | קו יאנג | MEK (מרנץ) | השפעה תפעולית |
|---|---|---|---|
טכנולוגיית ליבה | אינטרפרומטריית Moiré תלת מימדית אמיתית | סטריאוסקופית 5D/3D רב-זווית | קובע מדידה מוחלטת לעומת יכולת בדיקה ויזואלית. |
לכידת פגמים ב-SMT | יוצא דופן (מיקרו-רכיבים) | חָזָק | קריטי עבור PCBA נייד ורפואי בצפיפות גבוהה. |
THT / רכיבים גבוהים | בינוני (מגבלות צל) | יוצא דופן (מערכת 9 מצלמות) | מכתיב ביצועים על לוחות טכנולוגיה מעורבים ותעשייתיים. |
שיעור שיחה כוזב | כמעט אפס (נתונים וולומטריים) | נמוך (מסונן AI) | משפיע ישירות על צוואר בקבוק של עיבוד חוזר ידני ותפוקה יעילה. |
שיטת תכנות | תכנות אוטומטי של AI (KAP) | מבוסס ספרייה להתאמה אישית | משפיע על מהירות NPI (מבוא למוצר חדש) ועל הכשרת מפעילים. |
חיסול ציר Z | מרווח SMT סטנדרטי | אפשרויות שחרור גבוהות | קובע את היכולת לבדוק לוחות עם גופי קירור מסיביים או ממסרים. |
ההחלטה המושגית המרכזית מסתכמת בבחירה בין בקרת תהליכים נוקשה לבין יכולת הסתגלות זריזה. פריסת טכנולוגיית Koh Young פירושה התחייבות למטרולוגיה מוחלטת. זוהי החלטה למדוד כל מימד פיזי של לוח כדי להבטיח עמידה בתקני התעשייה הבלתי סלחניים. בקרה קשיחה זו נחוצה עבור סביבות שבהן פגם בודד אינו מקובל, כגון תעופה וחלל או ייצור רפואי.
לעומת זאת, פריסת טכנולוגיית MEK פירושה מתן עדיפות לגמישות. זוהי החלטה לבנות תהליך בדיקה בעל התאמה גבוהה המסוגל להתמודד עם תמהיל מוצרים בלתי צפוי, רכיבי THT כבדים ופריסות לוח מגוונות. היצרנים חייבים להתאים את בחירת המכונות שלהם ישירות למציאות הייצור השלטת שלהם. מתקן בנפח גבוה המריץ לוחות סמארטפונים זהים זקוק לסטנדרטיזציה קפדנית, בעוד שיצרן חוזים הבונה חמישים מוצרים שונים בשבוע זקוק ליכולות ייצור זריזות.
אף מכונה אינה עדיפה באופן אוניברסלי בכל סביבות הייצור. הבחירה האופטימלית תלויה לחלוטין במורכבות הלוח הספציפית, ביחס בין רכיבי SMT ל-THT, והקפדה על דרישות התאימות בתעשייה. בחרו ב-Koh Young אם המתקן שלכם מייצר לוחות SMT בעלי צפיפות גבוהה, קריטיים למשימה, שבהם מדידת תלת מימד מוחלטת ובקרת תהליכים בלולאה סגורה הם חובה כדי לעמוד בסטנדרטים של רכב או רפואי. בחרו ב-MEK אם אתם מפעילים מתקן לייצור חוזה גבוה העוסק בסוגי לוחות מגוונים, רכיבי THT כבדים, ודורשים מערכת רב-תכליתית המסוגלת לבצע שינויים מהירים.
הרכיב קבוצת בדיקה של מכלולי ה-PCB המורכבים ביותר, המועדים לפגמים, כדי לשמש כתקן ביצועים.
תזמן הדגמות חיות עם שני הספקים כדי להפעיל את לוחות ההשוואה שלך ולתעד את זמן התכנות הנדרש בפועל.
מדוד את שיעור השיחות הכוזבות ואת שיעור הבריחה במהלך הבדיקה החיה כדי לחשב את התפוקה האפקטיבית האמיתית עבור תמהיל המוצרים הספציפי שלך.
בדוק את שטח רצפת המפעל ותשתית הרשת שלך כדי להבטיח תאימות עם טביעת הרגל הפיזית ודרישות שילוב MES של המכונה שנבחרה.
ת: Koh Young משתמש באינטרפרומטריית Moiré רב-כיוונית כדי ללכוד מדידות נפח תלת-ממדיות מוחלטות של כל רכיב ומפרק הלחמה. MEK מעסיקה מערכות מצלמות סטריאוסקופיות מרובות זוויות 5D/3D, המצטיינות בבדיקת גיאומטריות מורכבות ומפרקים נסתרים באמצעות תאורה כל-כיוונית.
ת: MEK בדרך כלל מתפקד טוב יותר עבור יישומי THT. המערכות שלהם מציעות אפשרויות בדיקה מלמטה למעלה, מודולריות לקווי הלחמת גל, ומצלמות צד מרובות זוויות בעלות מרווח גבוה הבודקות רכיבים גבוהים ומחברים תעשייתיים כבדים ללא הפרעות צל.
ת: כן. שני המותגים תומכים באופן מלא בתקני שילוב מפעל מודרניים, כולל פרוטוקולי IPC-CFX ו-SECS/GEM. הם מאפשרים תקשורת חלקה בין מכונה למכונה, ומאפשרות ל-AOI להזין נתונים בזמן אמת בחזרה לבדיקת הדבקת הלחמה וציוד איסוף ומקום.
ת: כן. בעוד שהם משתמשים בהדמיה סטריאוסקופית במקום במטרולוגיה מוחלטת של Moiré, האלגוריתמים המתקדמים שלהם ומצלמות הרזולוציה הגבוהה מלמעלה למטה מזהים במדויק מיקרו-פגמים, מצבות וגישור על מכלולי הרכבה על פני השטח צפופים.
ת: Koh Young ממזער שיחות שווא על ידי הסתמכות על מדידות נפח קפדניות ואובייקטיביות ולא על פרשנות חזותית. MEK מפחית קריאות שווא על ידי שימוש באלגוריתמי סינון מתקדמים שלומדים להבחין בין פגמים מבניים בפועל לבין חריגות חזותיות לא מזיקות כמו צבעי מסכת הלחמה משתנים.
