בדיקה אופטית אוטומטית מבוססת כללים (AOI) נכשלת בקווי PCBA מודרניים בצפיפות גבוהה. אינך יכול להסתמך על ספים סטטיים בעת בדיקת רכיבי 01005 או לוחות BGA צפופים. זיהוי פגמים מונע בינה מלאכותית פועל כדרישת הבסיס עבור כל פעולה רצינית של טכנולוגיית הרכבה משטחית (SMT). שיעורי שיחות שווא גבוהים וזמני סקירה ידניים ארוכים הורגים את מהירות הקו. הם הורסים שולי תשואה ושורפים את המפעילים, מה שמוביל ישירות לטעויות בדיקה משניות.
מנהלי ייצור מתמודדים עם קרב מתמיד על רצפת המפעל. אלגוריתמים דטרמיניסטיים מסורתיים נאבקים להבדיל בין וריאציות תהליך מקובלות לבין פגמים בפועל בלוחות מאוכלסים בצפיפות. תזוזה קלה בהדפסת משי או שאריות שטף בלתי מזיקות גורמת לעתים קרובות לעצירת מכונה, ומאלצת מפעיל אנושי לאמת לוח תקין לחלוטין.
אנו מעריכים כיצד שני שחקנים גדולים מהנדסים את חומרת AOI 3D ותוכנת AI כדי לתקן את צווארי הבקבוק הללו. נבחן את המכניקה המדויקת של ראשי הבדיקה שלהם, מסגרות למידת המכונה שלהם, וכיצד הם מתפקדים על רצפות מפעל פעילות. פירוט זה מבטל את הטענות השיווקיות להתמקד בביצועים מוטבעים, שיעורי בריחה של פגמים ויעילות תכנות בפועל.
יעילות תכנות בינה מלאכותית: הפוך את המסגרת vAI ProVision של Viscom למנוע ה-AI הקנייני של SAKI בנוגע לזמני התקנה של הצגת מוצר חדש (NPI) ויצירת תוכניות אוטומטיות.
הפחתה חיובית כוזבת וסקירה חכמה: הדגש את המדדים הקריטיים להערכת האופן שבו כל מערכת מבדילה בין סובלנות מקובלות לפגמים קריטיים, וכיצד תחנות סקירה בעזרת AI ממזערות את זמן האימות הידני.
בדיקת תלת מימד עמוקה: סכמו כיצד שני המותגים מתמודדים עם פגמים נסתרים והצללת רכיבים גבוהים באמצעות טכנולוגיות הדמיה מתקדמות ואלגוריתמים חכמים.
אינטגרציה ומדרגיות: תאר את המוכנות של שתי הפלטפורמות לתאימות מפעל חכם, שילוב MES בלולאה סגורה ושכלול מתמשך של למידת מכונה.
תוֹכֶן הָעִניָנִים

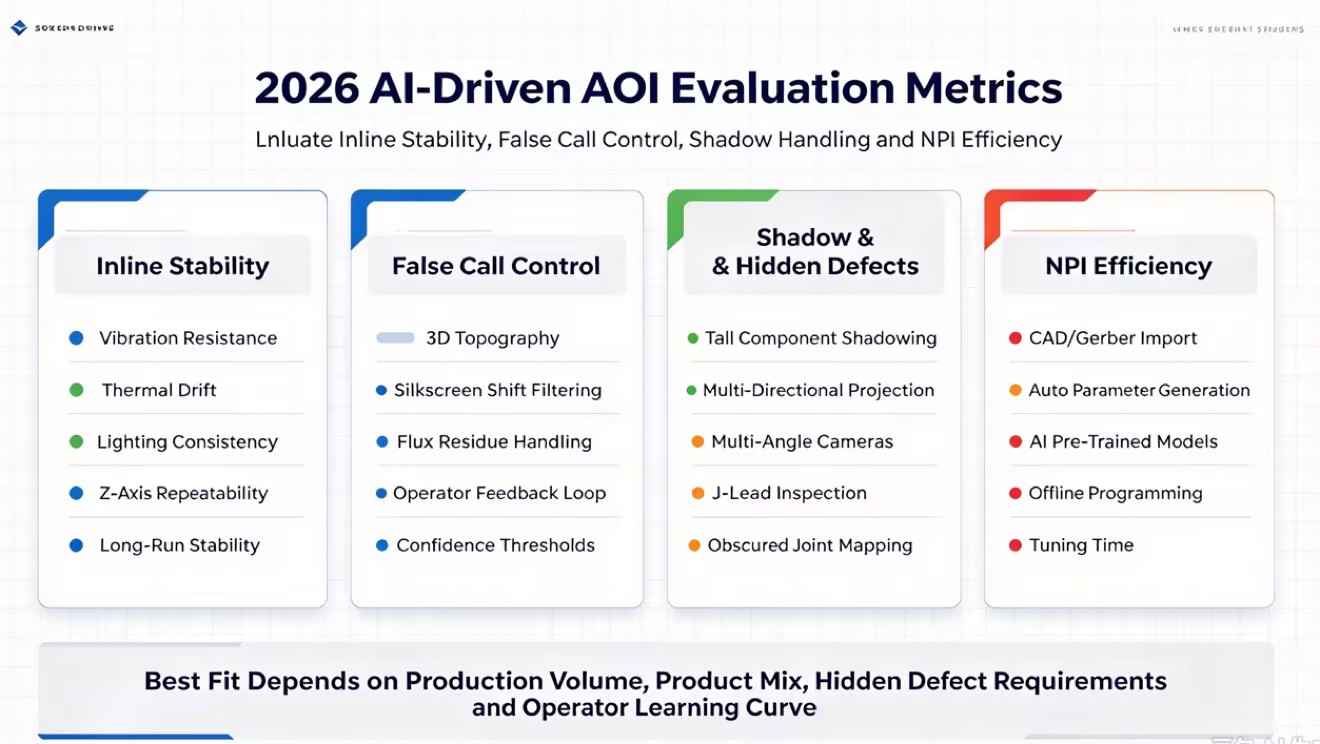

יש למדוד את ביצועי AOI בקווי SMT אמיתיים, לא רק ברזולוציית המצלמה או מהירות הבדיקה המרבית. רטט במפעל, שינויים בתאורה ושינויי טמפרטורה יכולים להשפיע על איכות התמונה ודיוק הבדיקה. מערכת AOI אמינה צריכה לשמור על ביצועים יציבים בתנאי ייצור בפועל.
AI עוזר למערכות AOI לזהות שינויים נורמליים במפרקי הלחמה ובמיקום הרכיבים, ומפחית קריאות שווא מיותרות. מערכות מודרניות יכולות גם ללמוד ממשוב המפעיל במהלך סקירת הליקויים. זה מקטין את זמן הבדיקה הידנית, מוריד את עומס העבודה של המפעיל ומשפר את יעילות הבדיקה לאורך זמן.
SAKI משלב מצלמות ברזולוציה גבוהה עם הקרנת הסטת פאזה מרובת תדרים לבדיקת תלת מימד מדויקת. תאורה רב-כיוונית מסייעת בהפחתת צללים של רכיבים גבוהים ומשפרת את מדידת ציר Z של רכיבים ומפרקי הלחמה, כולל אזורים נסתרים על PCBAs בצפיפות גבוהה.
SAKI משתמש בבינה מלאכותית כדי לייבא נתוני CAD ו-Gerber, לבנות ספריות רכיבים וליצור אוטומטית הגדרות בדיקה ראשונית. ה-AI שלו מנתח גם נתוני מפרקי הלחמה תלת-ממדיים כדי לזהות פגמים כמו מובילים שהונפו, גישור והלחמה לא מספקת, מה שמפחית את הצורך בתכנות ידני ובבדיקות חזותיות דו-ממדיות.
SAKI מתאימה היטב לייצור בנפחים גבוהים שבהם חשובים בדיקה יציבה ושיעורי קריאות שווא נמוכים. תהליך ה-NPI שלו משלב נתוני CAD, ספריות רכיבים, פרמטרים שנוצרו בינה מלאכותית וכוונון אוטומטי באמצעות לוחות אמיתיים. עם זאת, מפעילים עשויים להזדקק להכשרה נוספת, ורכיבים מותאמים אישית יכולים לדרוש יותר נתוני בדיקה לפני שמודל הבינה המלאכותית יהפוך לאמין.
טכנולוגיית ראש החיישן במכונת Viscom AOI סטנדרטית 2026 מייצגת גישה מיוחדת מאוד לרכישת נתונים אופטי. Viscom מסתמכת במידה רבה על מערכות מצלמות מרובות זוויות המקיפות חיישן אורתוגונלי מרכזי ברזולוציה גבוהה. מערך זה פועל במקביל למודולי הקרנת שוליים מתקדמים. המקרנים מטילים דפוסי אור מדויקים על פני הלוח, בעוד המצלמות הזויות לוכדות את העיוות של הדפוסים הללו על הרכיבים.
Viscom מהנדסת את תצורת החומרה הזו במיוחד לזיהוי פגמים נסתרים. המצלמות הזוויתיות מציצים מתחת לקצוות של רכיבים מסוימים ובודקות את הפילטים של אריזות עופרת J שנותרו מעורפלים ממבט מלמעלה למטה. בדיקה תלת מימדית עמוקה מסתמכת לחלוטין על נתוני ריבוי פרספקטיבות אלה. המערכת משחזרת מודל תלת מימדי מדויק ביותר של ה-PCBA, המאפשר לתוכנה למדוד את נפח ההלחמה ואת מידת הרכיבים המשתנים בדיוק רב.
ה-vAI ProVision של Viscom משתמש ב-AI כדי לנתח נתוני CAD וליצור אוטומטית הגדרות בדיקה המבוססות על סוגי רכיבים ותקני IPC. זה מפחית עבודה ידנית כמו שרטוט אזורי בדיקה והגדרת מגבלות גובה, עוזר למהנדסים ליצור תוכניות בדיקה מהר יותר ולהתמקד ברכיבים מורכבים יותר.
Viscom מתאימה היטב לייצור בשילוב גבוה ובאמינות גבוהה כגון ייצור רכב וחלל. תוכנת vAI ProVision שלה תומכת ב-NPI מהיר יותר ובשינויי מוצר תכופים, בעוד שבדיקה מרובת זוויות מסייעת לעמוד בדרישות בדיקה קפדניות. עם זאת, משימות בדיקה מורכבות יותר עשויות לדרוש הגדרה ושילוב מערכת נוספים.

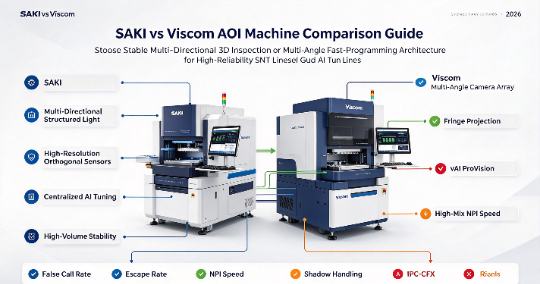

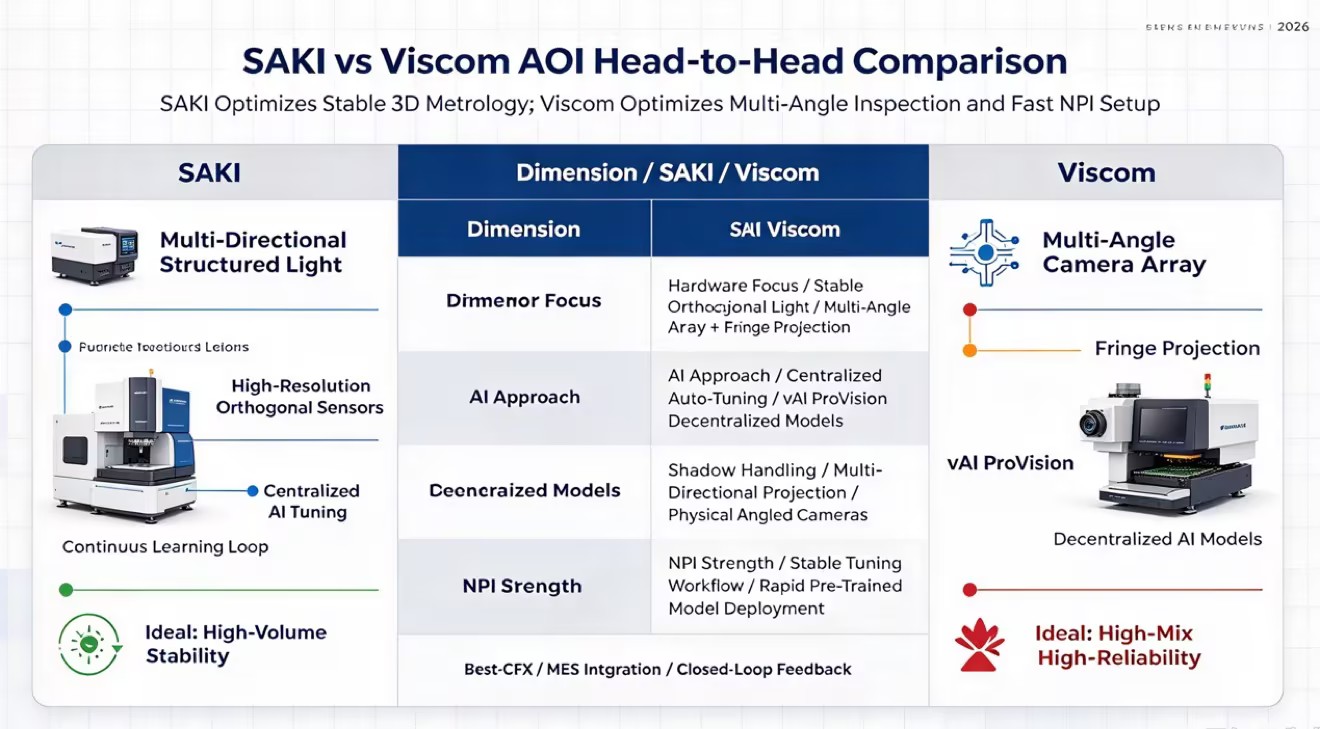

כדי להבין את ההבדלים בחומרה ובתוכנה, אנו יכולים להסתכל כיצד שתי המערכות ניגשים לתהליך הבדיקה:
תכונת מערכת | אדריכלות SAKI | אדריכלות ויסקום |
|---|---|---|
עיצוב חיישן ראשי | אורתוגונל ברזולוציה גבוהה עם הסטת פאזה | אורתוגונלי בשילוב מערך מצלמות מרובה זוויות |
אסטרטגיית הפחתה בצל | הקרנת אור מובנית רב כיוונית | בדיקת מצלמה בזווית פיזית והקרנת שוליים |
מנוע תוכנה NPI | כוונון אוטומטי של AI מרכזי | מודלים מבוזרים של vAI ProVision |
סביבת ייצור אידיאלית | ריצות מתמשכות בנפח גבוה, בתערובת נמוכה | תמהיל גבוה, אמינות גבוהה (רכב/תעופה וחלל) |
מיצוי היכולות של vAI ProVision דורש לעתים קרובות אינטגרציה עמוקה עם כלי ניהול הנתונים הקנייניים של Viscom. טביעת הרגל של החומרה של ראש החיישן מרובה הזוויות יכולה גם להיות גדולה יותר ממערכות מתחרות, מה שמחייב שילוב זהיר בקווי SMT קיימים. הערכות AI מורכבות המשתמשות בנתונים מכל המצלמות הזויות בו זמנית מציגות עיבוד תקורה, ומשפיעות באופן שולי על זמני המחזור על לוחות צפופים במיוחד.
השוואת SAKI לעומת מכונת AOI של Viscom מצריכה ניתוח כיצד הרשתות הנוירוניות בהתאמה מסננות וריאציות PCB מקובלות. שינויי משי, שאריות שטף ושינוי צבע קל של המצע גורמים לתוצאות חיוביות שגויות במערכות מדור קודם. SAKI משתמש במודל AI מרכזי ביותר המסנן את החריגות החזותיות הללו על ידי תעדוף נתונים טופוגרפיים תלת-ממדיים על פני וריאציות צבע דו-ממדיות. הרשתות הנוירוניות של Viscom ממנפות את נתוני התמונה מרובת הזוויות כדי להצליב חריגות, ומבטיחות שצל הנגרם משאריות שטף לא יתפרש בטעות כפילה הלחמה חסר.
שליטה פרטנית על ספי אמון בינה מלאכותית שונה בין שתי הפלטפורמות. Viscom מספקת למהנדסים מחוונים מפורטים כדי להתאים את ההקפדה של דגמי vAI ProVision, המאפשרים התאמות מהירות תוך כדי תנועה. המערכת של SAKI הופכת את הספים הללו לאוטומטיים בהתבסס על לולאת הלמידה המתמשכת, הדורשת פחות התערבות ידנית אך מציעה יכולת עקיפה ידנית מעט פחות מיידית. שתי המערכות מתמודדות ביעילות עם בדיקת תלת מימד עמוקה של פגמים נסתרים, אם כי זוויות המצלמה הפיזיות של Viscom מספקות יתרון בבדיקת גיאומטריות PCBA מורכבות ביותר עם הצללה חמורה.
גם SAKI וגם Viscom משתמשות במערכות סקירה בעזרת AI כדי להפחית את זמן הבדיקה הידנית. SAKI מספקת פגמים תלת-ממדיים ברורים ותמונות התייחסות, בעוד ש-Viscom מציעה תצוגות מצלמה מרובות ונתוני בדיקה מפורטים יותר. שתי המערכות יכולות ללמוד מהמשוב של המפעיל כדי להפחית שיחות שווא חוזרות ונשנות לאורך זמן.
שתי המערכות משתמשות בנתוני CAD ו- Gerber עבור תכנות לא מקוון, אך זרימות העבודה שלהן שונות. SAKI משתמש בתהליך כוונון AI מובנה המתמקד בבדיקה יציבה, בעוד שה-vAI ProVision של Viscom משתמש במודלים AI מאומנים מראש כדי ליצור תוכניות מהר יותר ולהפחית את ההגדרה הידנית במהלך NPI.
SAKI ו-Viscom תומכות ב-IPC-CFX לאינטגרציה עם MES וציוד SMT אחר. שתי המערכות יכולות לשתף נתוני AOI עם מכונות SPI ו-Pick-and-Place כדי לזהות שינויים בתהליך ולתמוך בתיקונים אוטומטיים. זה עוזר להפחית פגמים ולשפר את בקרת הייצור.
SAKI ו-Viscom ניגשים לאתגר של ייצור אלקטרוניקה עם פילוסופיות הנדסיות מובהקות. SAKI נותן עדיפות ליציבות חומרה אופטית חזקה וכוונון AI מרוכז ביותר, אוטומטי כדי להשיג עקביות מוטבעת מרבית. Viscom מתמקדת רבות ברכישת חיישנים מרובי זוויות ופריסה מהירה של תוכנה באמצעות vAI ProVision כדי לשלוט בסביבות עם שילוב גבוה ומורכבות גבוהה.
מתקנים המתעדפים ריצות ייצור ארוכות, תאימות צי SAKI קיימת ועמידות מוחלטת למשתנים סביבתיים צריכים לרשום את SAKI. סביבות הדורשות תפניות מהירה של NPI, תאימות 3D מחמירה לפגמים נסתרים ושליטה פרטנית על פרמטרי AI ימצאו את הארכיטקטורה של Viscom יעילה ביותר.
כדי להתקדם עם הערכת AOI שלך, בצע את השלבים הבאים:
הרכיב קבוצת בדיקה של PCBAs המורכבים ביותר שלך, כולל לוחות עם פגמים היסטוריים ידועים.
תזמן ניסויים מוטבעים עם שני הספקים ברצפת ה-SMT הפעילה שלך כדי למדוד הפחתת קריאות שווא בפועל בתנאי חום ורעידות אמיתיים.
הערך את ממשק התוכנה עם מפעילי המכונה הנוכחיים שלך כדי לאמוד את עקומת הלמידה ולבדוק את הארגונומיה של התחנה.
ודא תאימות IPC-CFX עם מערכת ביצוע הייצור הקיימת שלך (MES) כדי להבטיח פונקציות רישום נתונים בלולאה סגורה כהלכה.
ת: Viscom משלבת רשתות עצביות עם נתוני הקרנת שוליים תלת מימדיים. ה-AI מנתח את הטופוגרפיה התלת-ממדית מרובת הזוויות של רכיב או מפרק הלחמה. במקום להסתמך על כללים גיאומטריים נוקשים, מודל למידת המכונה מבין את השונות הטבעית של פילטים מקובלים של הלחמה ומיקום רכיבים. זה מאפשר להבדיל בין פגמים קריטיים אמיתיים לבין וריאציות תהליכיות מקובלות, תוך צמצום דרסטי של אזעקות שווא וזמן סקירה ידנית.
ת: Viscom מציעה בדרך כלל תפנית מהירה יותר של NPI הודות לתוכנת vAI ProVision שלה, המיישמת באגרסיביות דגמי AI מאומנים מראש על נתוני CAD מיובאים כדי ליצור פרמטרי בדיקה באופן אוטומטי. SAKI כולל כלי תכנות אוטומטי, אך זרימת העבודה שלו דורשת שלב כוונון מונע בינה מלאכותית יותר על הלוחות הפיזיים הראשונים, תוך עדיפות יציבות ארוכת טווח על פני מהירות הגדרה מיידית.
ת: כן. שתי הפלטפורמות מצוידות במלואן עבור מערכות אקולוגיות חכמות של מפעלים. הם תומכים בפרוטוקולי תקשורת סטנדרטיים בתעשייה, כולל IPC-CFX ו-SECS/GEM. זה מאפשר אינטגרציה חלקה עם מערכות ביצוע ייצור קיימות (MES) עבור רישום נתונים בזמן אמת, מעקב ומשוב בלולאה סגורה עם ציוד קו SMT אחר.
ת: שתי המכונות משתמשות בהדמיה מתקדמת למיפוי טופוגרפיה של לוח. SAKI משתמש בהקרנת אור מובנית רב-כיוונית כדי לחסל צללים הנגרמים על ידי רכיבים גבוהים. Viscom משתמשת במערכת מצלמות מרובת זוויות בשילוב עם הקרנת שוליים כדי להציץ פיזית מתחת לקצוות הרכיבים. לאחר מכן, אלגוריתמים חכמים משחזרים את הנתונים הללו למודל תלת-ממדי מדויק לבדיקת מפרקי הלחמה סתומים.
ת: תחזוקת החומרה כוללת כיול אופטי שגרתי, ניקוי עדשות חיישנים ואימות יישור המקרן כדי להבטיח דיוק של ציר Z. תחזוקת תוכנה היא קריטית באותה מידה. המהנדסים חייבים לעדכן באופן רציף ספריות רכיבים מרכזיות ולנהל סחיפה של מודל AI על ידי הזנת נתונים חדשים למערכת כאשר ספקי רכיבים או יצרני PCB משתנים.
ת: מודלים של AI מסתגלים באמצעות יכולות למידה מתמשכת ולולאות משוב חכמות לביקורת. כאשר מפעיל מסווג חריגה ברכיב חדש כחיובי שגוי, המערכת מעדכנת את השקלול הפנימי שלה. מהנדסים מעדכנים ספריות רכיבים מרכזיות במצב לא מקוון על ידי הזנת נתוני AI CAD ותמונות לדוגמה של החלקים החדשים מבלי לעצור את הייצור הפעיל.
