הרכבת PCB בצפיפות גבוהה בשנת 2026 דורשת פלטפורמות טכנולוגיות להרכבה על פני השטח המאזנות בין מהירויות מיקום קיצוניות לבין זריזות החלפה הכרחית. יצרני אלקטרוניקה עומדים בפני פשרות תפעוליות קפדניות ברצפת המפעל. עליך למקסם את התפוקה בהפעלה אחת לייצור המוני תוך שמירה על הגמישות הדרושה לסביבות עם שילוב גבוה ונפח נמוך. השגת זאת מבלי לסבול זמן השבתה אוסרני מפרידה בין קווים רווחיים לכושלים. הערכת המציאות האדריכלית של פלטפורמות אלה היא חיונית. על מנהלי המפעל לקבוע איזו מערכת מתיישרת עם קנה מידה ספציפי של ייצור, מגבלות שטח רצפה ודרישות אמינות ארוכות טווח. בחירת מכונה שגויה יוצרת צווארי בקבוק מיידיים בייצור. זה מגביל את יכולתו של מתקן להסתגל לשינויים מהירים בעיצובי מוצרי אלקטרוניקה ורכיבי רכב. הבנת הפילוסופיות ההנדסיות המובהקות מאחורי שתי ענקיות התעשייה הללו מספקת את הבסיס לרצפת ייצור עמידה.
פלטפורמות FUJI מצטיינות בסביבות ייצור בשילוב גבוה, תוך עדיפות למהירויות מעבר מהירות, גמישות קו מודולרית וטכנולוגיות הזנה מתקדמות על פני תפוקה חד-פעמית.
פנסוניק שולטת באופן מסורתי בייצור בנפח גבוה במיוחד, בתערובת נמוכה, ומציעה תפוקה מרבית מתמשכת וחומרה כבדה המיועדת לפעולה רציפה וללא הפרעות.
שתי הפלטפורמות מציעות עמידות יוצאת דופן; מכונות FUJI SMT מודרניות תואמות את אמינות מחזור החיים המפורסמת של פנסוניק במשך 10+ שנים עם מבנה מסגרת חזק שאינה מתפשרת על זריזות מודולרית.
הבחירה הסופית תלויה בהתאמת החוזקות הארכיטקטוניות הספציפיות של המכונה לתחזית תמהיל המוצרים של המתקן ל-3 עד 5 שנים ולמומחיות המפעיל הקיימת.
תוֹכֶן הָעִניָנִים
ייצור בנפח גבוה מתמקד במהירות מיקום מקסימלית ובפעולה רציפה, בעוד שייצור במיקס גבוה דורש החלפות מהירים יותר בין עיצובי PCB שונים. מפעלים עם מוצרים יציבים צריכים להתמקד יותר ב-CPH, בעוד שמפעלים עם שינויים תכופים במוצר צריכים לשקול זמן הגדרה וגמישות. הבחירה הנכונה תלויה בתמהיל המוצרים הנוכחי והעתידי שלך.
שטח הרצפה משפיע הן על קיבולת קו SMT והן על הרחבה עתידית. על היצרנים להשוות את טביעת הרגל של המכונה, מרווח בטיחות, אזורי הכנת מזין ותפוקה למ"ר. מערכות מודולריות יכולות גם להקל על הוספת קיבולת ככל שהייצור גדל מבלי לבנות מחדש את כל קו SMT.
רכיבים קטנים כגון חלקים מטריים 0201 דורשים מערכות ראייה מדויקות ושליטה מדויקת בכוח הזרבובית. רטט במכונה, שגיאות כיול ושינויים תרמיים עלולים לגרום לפגמי מיקום כגון מצבה, הטיה או חסרים של רכיבים. לפיכך, על היצרנים להשוות הן את מהירות המיקום והן את הדיוק לטווח ארוך בעת הערכת מכונות SMT.
FUJI מהנדסת את הפלטפורמות שלה סביב מודולריות קיצונית. סדרת ה-NXTR האחרונה מדגימה גישה אדריכלית זו. מתקנים מגדירים את הקו בדיוק לצרכים הנוכחיים ומשנים אותו מאוחר יותר ככל שעיצובי המוצר מתפתחים. פלטפורמת NXTR מתחלקת לשני מודלים נפרדים כדי לטפל בצווארי בקבוק תפעוליים שונים.
דגם NXTR S מייצג את התצורה הסטנדרטית, המציע החלפת ראש מודולרית יוצאת דופן וגמישות הזנה. דגם NXTR A מציג תכונות אוטומציה מתקדמות. הוא משתמש במערכת טעינת מזין אוטומטית. מערכת זו מעבירה ומטעינה באופן פיזי גלילי סרט לתוך המכונה ללא התערבות אנושית. אוטומציה זו משנה באופן דרסטי את הקצאת העבודה ברצפה. מפעילים עוברים ממשימות טעינה ידניות לפיקוח קו ואופטימיזציה. זה מפחית טעויות אנוש ומשאיר את המכונה פועלת ברציפות במהלך מילוי החומר.
זריזות החלפה נותרה הנכס החזק ביותר של מכונת FUJI SMT . מערכת ההזנה האקולוגית מניעה את היעילות הזו. FUJI משתמשת בטכנולוגיות שחבור חכמות. מפעילים מחברים סלילי רכיבים חדשים על אלו שפג תוקפם מבלי לעצור את המכונה. זה מבטל את המיקרו-עצירות שפוקדות קווי ייצור ישנים יותר.
יתר על כן, יכולות הגדרה לא מקוונות מאפשרות למפעילים להכין את הפעלת המוצר הבאה על עגלות הזנה רזרביות בזמן שהריצה הנוכחית מבוצעת. ברגע שהאצווה מסתיימת, המפעילים פשוט מחליפים את העגלה כולה. המכונה מזהה את המזינים החדשים באופן מיידי באמצעות RFID או סריקת ברקוד. מערכת אקולוגית חכמה זו מפחיתה את זמן סרק המכונה למינימום מוחלט במהלך החלפת מוצר. זה הופך ייצור מיקס גבוה מסיוט תזמון לתהליך יעיל וצפוי.
FUJI משתמשת במצלמות ברזולוציה גבוהה לבדיקת רכיב תוך כדי בדיקה ובודקת את מיקום הרכיב לפני הצבתו. ראשי המיקום שלו יכולים להתמודד עם מיקרו-רכיבים וחלקים גדולים יותר בצורת מוזר, בעוד ששליטה בכוח מסייעת במניעת נזק לרכיבים. שילוב זה תומך במיקום מדויק ומפחית עבודה חוזרת על PCBs בצפיפות גבוהה.
FUJI משתמש במסגרות בסיס כבדות ונוקשות כדי להפחית את הרטט ולשמור על דיוק המיקום במהלך פעולה ארוכת טווח. היחידות המודולריות שלו נועדו להישאר יציבות לאורך מחזורי ייצור חוזרים. לפי המקור, מכונות אלו יכולות לפעול במשך יותר מעשר שנים תוך שמירה על ביצועי מיקום אמינים.
מכונות SMT של פנסוניק מתמקדות בייצור יציב ומהיר עבור קווים בשילוב נמוך ובנפח גבוה. ראשי המיקום הסיבוביים שלהם יכולים להתמודד עם מספר רכיבים במהירות, בעוד שעיבוד דו-מסלולי מאפשר לשני לוחות לעבור בייצור בו-זמנית. עיצוב זה מתאים לייצור רציף של מוצרי אלקטרוניקה לרכב ומכשירי צריכה.
מכונות פנסוניק משתמשות במסגרות כבדות ונוקשות כדי להפחית את הרטט במהלך מיקום במהירות גבוהה. מסגרות יציבות, מנועים לינאריים ומערכות הנעה מדויקות עוזרות לשמור על דיוק המיקום במהלך ריצות ייצור ארוכות. עיצוב זה גם מקטין את הצורך בכיול תכוף ותומך בייצור רציף 24/7.
Panasonic משתמשת ב-PanaCIM לניהול קווי ייצור, חומרים ומלאי רכיבים בזמן אמת. זה יכול גם לנטר את מומנט המנוע, לחץ הוואקום ודיוק המיקום כדי לזהות צרכי תחזוקה אפשריים. זה עוזר למפעלים לצמצם זמן השבתה בלתי צפוי, לשפר את בקרת הייצור ולהפחית את שיעורי הפגמים.
השוואת מהירויות מקסימליות תיאורטיות מטעה לעתים קרובות את הקונים. היצרנים חייבים להעריך את מכונת FUJI לעומת Panasonic SMT על סמך תפוקה בפועל. מהירויות תיאורטיות מתעלמות מטיפול בלוח, בדיקת ראייה ווריאציות של רכיבים. פנסוניק מתגאה לעתים קרובות במספרים תיאורטיים גבוהים יותר בשל עיצוב הראש הסיבובי שלה. עם זאת, התפוקה בעולם האמיתי תלויה לחלוטין בפריסת הלוח הספציפית.
אם לוח דורש החלפת חרירים תכופים או מטפל במגוון רחב של רכיבים בצורת מוזר, המהירות התיאורטית יורדת באופן משמעותי. הראשים המודולריים של FUJI שומרים לעתים קרובות על אחוז גבוה יותר מהמהירות התיאורטית שלהם בתרחישים מורכבים, בשילוב גבוה. קונים חייבים להפעיל מבחני ביצועים תוך שימוש בנתוני ה-CAD האמיתיים שלהם כדי לחשוף יכולות ייצור אמיתיות בקווי המוצרים הספציפיים שלהם.
FUJI משתמשת בראשים מודולריים ובהכנת מזין לא מקוון כדי לתמוך בהחלפות מוצרים מהירות יותר ולהפחית את זמן סרק המכונה. פנסוניק משתמשת בעיקר בהחלפות מבוססות עגלה, שהן יעילות אך דורשות שטח רצפה רב יותר. FUJI מתאים יותר להחלפות מוצר תכופות, בעוד שפנסוניק פועלת היטב עבור ריצות ייצור ארוכות יותר עם פחות החלפות.
הן FUJI והן פנסוניק יכולות להציב רכיבים קטנים, חלקים גדולים ומחברים בצורת מוזר עם דיוק גבוה. FUJI משתמשת בראשים מודולריים מיוחדים לסוגי רכיבים שונים, בעוד שפנסוניק משתמשת בראשים מגוונים המטפלים במגוון רחב יותר ללא החלפות תכופות. היצרנים צריכים להשוות את שתי המערכות באמצעות גדלי הרכיבים בפועל וצרכי הייצור שלהם.

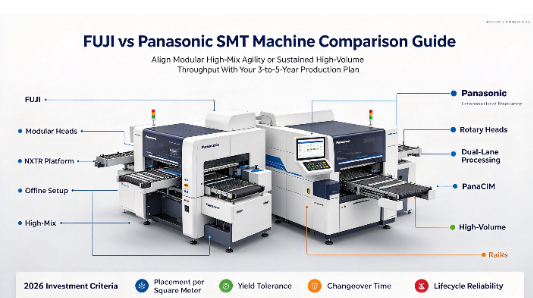

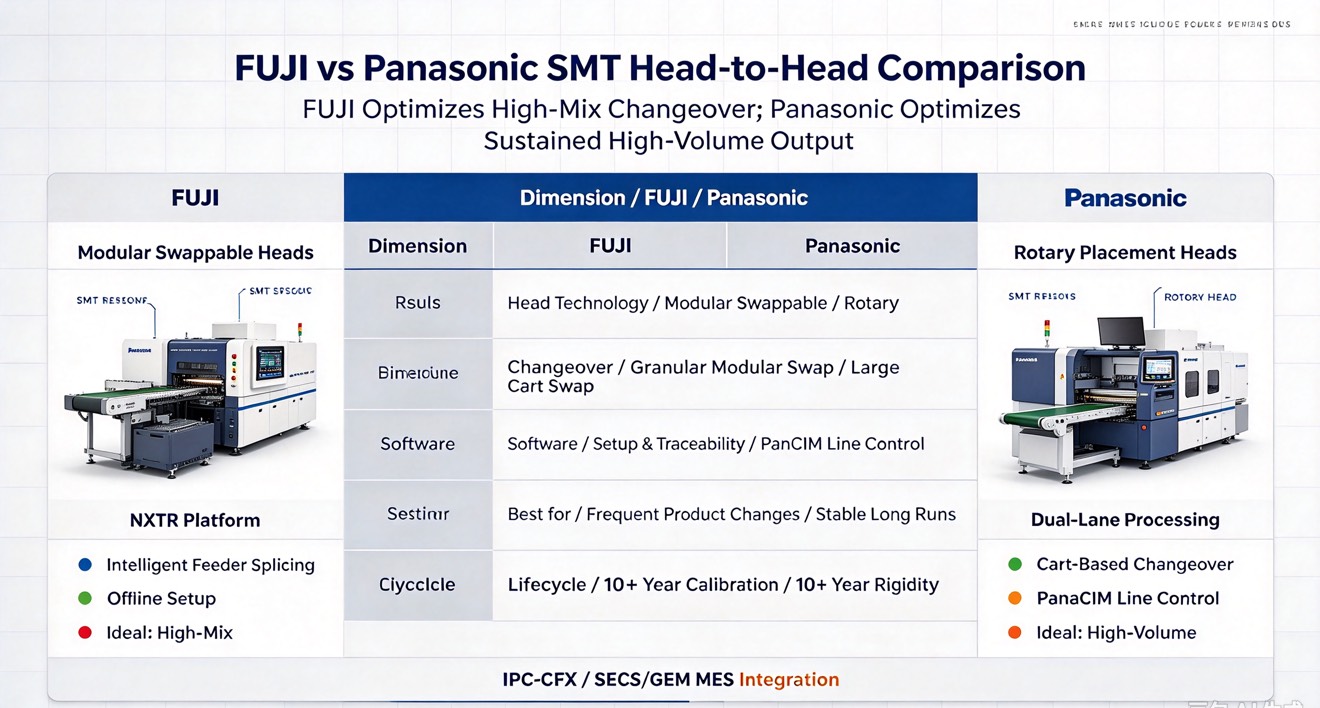

מדד הערכה | אדריכלות FUJI | אדריכלות פנסוניק |
|---|---|---|
חוזק ראשוני | זריזות מיקס גבוהה והחלפות מהירות | תפוקה מתמשכת בנפח גבוה |
טכנולוגיית ראש | ראשים מודולריים הניתנים להחלפה למשימות ספציפיות | ראשים סיבוביים מגוונים למהירות רציפה |
שיטת החלפה | החלפות מודולריות גרגיריות וחבור חכם | החלפות מבוססות עגלה בקנה מידה גדול |
סביבה אידיאלית | ייצור חוזי, שינויים תכופים במוצר | ייצור המוני של מוצרי רכב, מוצרי אלקטרוניקה |
הוויכוח בין שני המותגים הללו קיים בהקשר שוק רחב יותר. חלופות כמו ASM וימאהה מציעות פלטפורמות בעלות יכולת גבוהה. ASM מתמקדת לעתים קרובות במגזר הרכב האולטרה-גבוה עם דרישות דיוק קיצוניות. ימאהה מספקת פתרונות מעולים ברמה בינונית עד גבוהה עם מערכות בדיקה משולבות חזקות.
עם זאת, FUJI ו- Panasonic מובילות את הנישות שלהן. FUJI נותרה המובילה הבלתי מעורערת עבור זריזות מיקס גבוהה וקנה מידה מודולרי. Panasonic מציבה את הרף לייצור המוני רציף בנפח גבוה. מתקנים בוחרים בין שני אלה כאשר הם חורגים ממגבלות הביניים ודורשים ביצועים בלתי מתפשרים בגמישות או במהירות גולמית.
הערך של מכונת SMT תלוי בתשואה לטווח ארוך, לא רק במהירות ההצבה. FUJI משתמשת בראשים מודולריים ובבקרת כוח מדויקת כדי להפחית נזקים לרכיבים, בעוד Panasonic משתמשת במסגרת קשיחה כדי לשמור על דיוק המיקום במהלך ריצות ייצור ארוכות. היצרנים צריכים להשוות הן מהירות והן שיעורי פגמים בעת בחירת מכונה.
תחזוקה שוטפת עוזרת למכונות SMT לשמור על תפוקה יציבה ולהפחית את זמן ההשבתה. חרירים, גלגלי הזנה, מסננים, מנועים ומערכות הנעה צריכים להיבדק ולתחזק באופן קבוע. כמו כן, יש לשקול את תדירות התחזוקה ואת דרישות הכיול מכיוון שהפסקות שירות תכופות יכולות להפחית את יעילות הייצור הכוללת.
גם FUJI וגם Panasonic יכולים להתחבר למערכות ביצוע ייצור (MES) למעקב אחר חומרים, עקיבות ובקרת איכות. תמיכה ב-IPC-CFX ו-SECS/GEM מסייעת לנתוני ייצור לעבור בין מכונת ה-SMT למערכות המפעל. על הקונים לאשר תאימות לתוכנה קיימת לפני ההתקנה כדי למנוע עבודת אינטגרציה נוספת.
חלץ את שלושת קבצי ה-PCB CAD המורכבים ביותר שלך ושלח אותם לשני הספקים לצורך מדד תפוקה מדומה.
בדוק את שטח רצפת המפעל הקיים שלך כדי לקבוע מידות מרווח מדויקות לביצוע העגלה והרחבת מודול.
מלאי את כל מזיני הקלטות ורכיבי המגש מדור קודם כדי לאמת תאימות לאחור עם ראשי המיקום החדשים המוצעים.
קבע הסכם רמת שירות קפדני עם ספק הציוד המבטיח זמני תגובה באתר לתקלות חומרה.
ת: שתי הפלטפורמות חורגות באופן שגרתי מתוחלת חיים תפעולית של 10 שנים בסביבות ייצור תובעניות. Panasonic משתמשת במסגרות מסיביות ומונוליטיות לעמידות קיצונית. FUJI תואם את אורך החיים הזה באמצעות מסגרות בסיס יצוק כבדות התומכות ביחידות המודולריות שלה, מה שמבטיח כיול מדויק על פני מיליוני מחזורי מיקום.
ת: דגם NXTR S מספק גמישות סטנדרטית של ראש ומזין מודולרי, המחייבת מפעילים לטעון ידנית סלילי סרט. דגם ה-NXTR A כולל אוטומציה מתקדמת המעבירה ומטעינה באופן פיזי את סלילי הסרט לתוך המכונה, מה שמפחית משמעותית את עבודת הידיים ומונעת הרעבה של חומרים.
ת: FUJI מציעה בדרך כלל מהירויות מעבר מעולות עבור סביבות שילוב גבוה. הארכיטקטורה המודולרית ביותר שלו, השחבור החכם ויכולות הגדרת הזנה לא מקוונות מאפשרות למפעילים להחליף ריצות מוצר עם זמן סרק מינימלי של המכונה בהשוואה למערכות מסורתיות מבוססות עגלה.
ת: פנסוניק שומרת על תאימות חזקה לאחור ברבות מהפלטפורמות שלה. עם זאת, השגת מהירויות המיקום המקסימליות של המכונות החדשות ביותר שלהם דורשת לעתים קרובות שימוש בדור האחרון של מזינים חכמים. ודא תמיד תאימות דגם ספציפי עם הספק שלך.
ת: שני המותגים מטפלים ברכיבים מטריים 0201 בדיוק יוצא דופן. הם משתמשים בבדיקת ראייה מתקדמת תוך כדי טיסה ושליטה מדויקת בכוח הזרבובית כדי למנוע מצבות ונזק לרכיבים. ההבדל טמון באופן שבו ראשי המיקום הספציפיים שלהם מייעלים את תהליך האיסוף עבור המיקרו-רכיבים הללו.
ת: כן, שתי הפלטפורמות תומכות באינטגרציה עם מערכות ביצוע ייצור של צד שלישי. הם משתמשים בפרוטוקולים סטנדרטיים בתעשייה כמו IPC-CFX ו-SECS/GEM כדי להעביר נתוני ייצור בזמן אמת, מדדי מעקב וסטטוס מכונה לתוכנת ניהול בכל המפעל.
