הסטנדרטיזציה של רכיבים ממוזערים (מטרית 0201 ומטה) וחבילות IC מורכבות הפכה את 3D Automated Optical Inspection (AOI) לשער איכות חובה, והעבירה את הפוקוס מזיהוי פגמים בסיסי למטרולוגיה מתקדמת, ביטול שיחות שווא ושילוב נתונים חלק. יצרני PCBA עומדים בפני פשרות קריטיות בין תפוקת בדיקה (זמן מחזור) לבין דיוק מדידה מוחלט. שיעורי שיחות שווא גבוהים יוצרים צווארי בקבוק משניים בתחנות סקירה ידניות, ומבטלים את יתרונות המהירות של קו ה-SMT, בעוד שמטעני נתוני תמונה מאסיביים יכולים להלחיץ את רשתות ה-IT של המפעל. הבחירה בין מכונת Mirtec לעומת Camtek 3D AOI מצריכה ניתוח של ארכיטקטורות אופטיות שונות, מערכות אקולוגיות של תוכנה, דרישות תשתית IT והתאמה עם סביבות ייצור ספציפיות (למשל, שילוב גבוה/נפח נמוך לעומת מוצלב אריזות מוליכים למחצה מתקדמים).

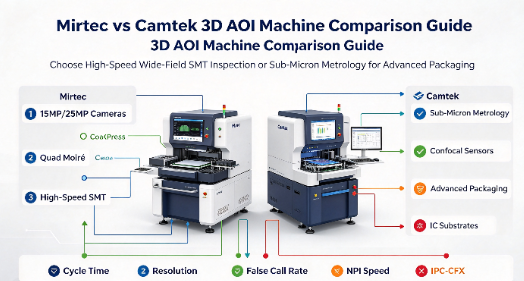

ארכיטקטורה אופטית: Mirtec מסתמכת על מצלמות מלמעלה למטה ברזולוציה גבוהה במיוחד (עד 25MP) בשילוב עם הקרנת שוליים מרובת תדרים של Moiré, אופטימיזציה לבדיקת SMT מהירה בלוח מלא.
מיקוד מטרולוגיה: קמטק ממנפת את שורשיה העמוקים בבדיקת מוליכים למחצה ואריזות מתקדמת, ומציעה יכולות מטרולוגיות מעולות עבור מצעים מורכבים ביותר ומיקרו בליטות.
השפעת התפוקה: שתי הפלטפורמות משתמשות בבינה מלאכותית כדי לסנן קריאות שווא, אבל זרימות העבודה של התכנות, בקרת הגרסאות ומערכות ניהול הספרייה שלהן מכתיבות באיזו מהירות מבוא מוצר חדש (NPI) מגיע לתשואה אופטימלית.
נהג החלטה: Mirtec מועדפת בדרך כלל עבור סביבות SMT מסורתיות במהירות גבוהה, בעוד שמכונת Camtek 3D AOI מצטיינת בסביבות היברידיות הדורשות דיוק בדרגת מוליכים למחצה וטיפול מתקדם במצע.
תוֹכֶן הָעִניָנִים

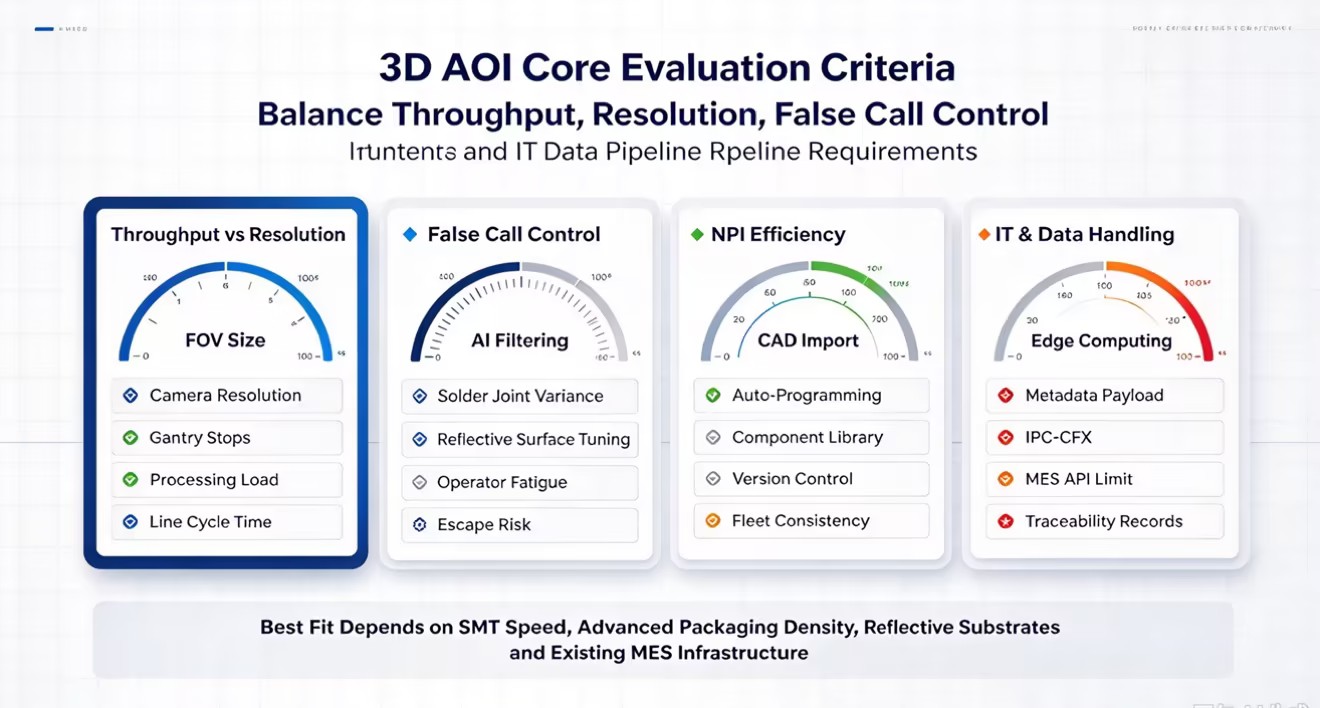

המגבלות הפיזיות של שדה ראייה (FOV) ומהירויות לכידת תמונה מכתיבות את הביצועים הבסיסיים של כל מערכת בדיקה אופטית ברצפת המפעל. רזולוציית המצלמה משפיעה ישירות על היכולת שלך לבדוק לוחות מאוכלסים בצפיפות מבלי להאט את קו הייצור כולו. חיישני מגה פיקסל גבוהים יותר לוכדים שטח פיזי גדול יותר בפריים בודד. זה מפחית את המספר הכולל של עצירות מכניות שעל הגנטר לבצע על פני ה-PCB. עם זאת, עיבוד קבצי תמונה גדולים יותר דורש כוח חישוב עצום בקצה. עליך לאזן את הצורך ברזולוציה תת-מיקרונית מול דרישות זמן המחזור המחמירות של קו SMT. אם מכונת הבדיקה לא יכולה לעמוד בקצב של ציוד האיסוף והמקום, היא הופכת מיד לצוואר הבקבוק העיקרי של המפעל.
רזולוציית מצלמה | גודל שדה ראייה (FOV). | עצירות גאנטרי לכל לוח | עיבוד עומס | יישום אידיאלי |
|---|---|---|---|---|
12 מגה פיקסל | קָטָן | גָבוֹהַ | נָמוּך | SMT מדור קודם, לוחות בצפיפות נמוכה |
15 מגה פיקסל | בֵּינוֹנִי | בֵּינוֹנִי | לְמַתֵן | ייצור SMT סטנדרטי במיקס גבוה |
25 מגה פיקסל | גָדוֹל | נָמוּך | גָבוֹהַ | PCBA נייד במהירות גבוהה וצפיפות גבוהה |
העלות האמיתית של שיחת שווא משתרעת הרבה מעבר למספר השניות שלוקח למפעיל לפנות אותה בתחנת העיבוד מחדש. סימני שווא מוגזמים משפיעים באופן משמעותי על יעילות העבודה וגורמים לעייפות חמורה של המפעיל. כאשר טכנאים מבלים את המשמרות שלהם בניקוי מאות לא פגמים, הם מפתחים עייפות אזעקה. זהו מצב פסיכולוגי שבו מפעילים מתחילים לאשר דגלים באופן מכני ללא בדיקה יסודית. זה מגדיל באופן דרסטי את הסיכון של פגמים אמיתיים שיברחו מתחנת הסקירה הידנית ויגיעו ללקוח הקצה. מערכת בדיקה יעילה מדכאת קריאות שווא ברמה האלגוריתמית. זה מבטיח שמפעילים אנושיים מקיימים אינטראקציה רק עם חריגות אמיתיות הדורשות שיקול דעת הנדסי קריטי.
סביבות ייצור בתמהיל גבוה דורשות תהליכי עבודה מהירים של הצגת מוצר חדש (NPI). היעילות של תכנות לא מקוון, יכולות כוונון אוטומטי וספריות רכיבים מרכזיות קובעות כמה מהר עובר לוח חדש משלב ה-CAD לייצור מלא. אם מתכנתים חייבים להגדיר ידנית חלונות בדיקה וספי גובה עבור כל רכיב ייחודי, זמני מחזור ה-NPI יזנקו שחקים. מערכות מודרניות מציעות בקרת גרסאות חזקה. זה מאפשר למהנדסי תהליכים לנהל ספריות בדיקה על פני מספר מכונות בצורה חלקה. אלגוריתם מכוון בקו 1 חייב להתנהג בצורה זהה כאשר הוא נפרס לקו 4.
מטרולוגיה תלת מימדית מודרנית מייצרת טרה-בייט של נתוני תמונה גולמיים מדי יום. צינורות נתונים איתנים מטפלים בקבצים המאסיביים הללו מבלי לגרום לפסקי זמן לרשת או להצרת שרת. כאשר מערכת בדיקה מנסה לדחוף נתוני ענן נקודות תלת מימדיים לא דחוסים למערכת ביצוע ייצור מרכזית (MES), היא מציפה בקלות רשתות גיגה-ביט סטנדרטיות. מפעלים דורשים פתרונות מחשוב קצה חכמים שדוחסים נתונים, מחלצים רק את המטא-נתונים המטרולוגיים הדרושים ומשדרים אותם ביעילות. אי ביצוע אופטימיזציה של צנרת הנתונים הזו גורמת להגבלות קצב API של HTTP 429, מנות שנפלו ורשומות עקיבות לא שלמות.
Mirtec ניגשת לבדיקה אופטית תוך התמקדות במקסום FOV מבלי להקריב פרטים ברמת המיקרון. טכנולוגיית המצלמה הקניינית שלהם משתמשת בחיישני 15MP עד 25MP מלמעלה למטה בשילוב עם ממשקי CoaXPress במהירות גבוהה. צפיפות הפיקסלים המסיבית הזו מאפשרת למערכת ללכוד תמונות מפורטות ביותר של רכיבים מטריים של 0201 על פני שטח פיזי רחב בטריגר יחיד. על ידי הפחתת מספר תנועות הגג הנדרשות לכיסוי PCBA סטנדרטי, מערכות Mirtec שומרות על מהירויות בדיקה גבוהות. ממשק CoaXPress מבטיח שמטען הנתונים האדיר מהמצלמה יגיע ליחידת העיבוד עם חביון כמעט אפס. זה שומר על החומרה מסונכרנת בצורה מושלמת עם ניתוח התוכנה.
כדי לחלץ מדידות גובה תלת מימדיות מדויקות, Mirtec משתמשת בטכנולוגיית Digital Multi-Frequency Quad Moiré. המערכת מקרינה דפוסי שוליים מורכבים על גבי ה-PCBA מארבע זוויות שונות. כאשר הדפוסים הללו מתלכדים על הרכיבים ומפרקי ההלחמה, המצלמות לוכדות את שינויי הפאזה בשוליים. לאחר מכן, התוכנה מחשבת את הטופולוגיה התלת-ממדית המדויקת של הלוח. שיטה זו מזהה ביעילות פגמים במפלסיות ב-ICs עם כנפי שחף, מודדת את נפח משחת הלחמה ומזהה לידים מורמות שעוברים בדיקת דו-ממד סטנדרטית. הגישה הרב-תדרית מאפשרת למערכת למדוד במדויק הן משטחים מחזירי אור והן גופי רכיבים כהים וסופגי אור.
חבילת התוכנה Intelli-Sys מניעה את החומרה של Mirtec, וממנפת מאוד אלגוריתמי למידה עמוקה למשימות בדיקה מורכבות. אלגוריתמים מסורתיים מבוססי כללים נאבקים בשונות הטבעית במראה מפרק הלחמה. Mirtec מכשירה את דגמי הבינה המלאכותית שלה על מערכי נתונים עצומים של חיבורי הלחמה מקובלים ופגומים. זה מאפשר למערכת לקבל החלטות ניואנסיות המחקות את השיפוט האנושי. התוכנה כוללת זיהוי תווים אופטי מתקדם (OCR). OCR מונע בינה מלאכותית קורא מספרי חלקים חרוטים בלייזר על אריזות IC מחזירות אור, גם כאשר שאריות שטף או תאורה לקויה מסתירים חלקית את הטקסט. זה מבטיח עקיבות קפדנית של רכיבים על פני רצפת הייצור.
מכונת Camtek 3D AOI ניגשת לבדיקה מנקודת מבט של מטרולוגיה ראשונה, מושפעת מאוד מהשורשים העמוקים של החברה בייצור מוליכים למחצה. טכנולוגיית החיישנים משיגה דיוק תת-מיקרוני, שהוא קריטי בעת בדיקת מיקרו-גבשושיות, עמודי נחושת ומשטחי תבנית מחזירי אור. קמטק משתמשת בטכניקות תאורה מיוחדות ובחיישנים מבוססי קונפוקל או התערבות כדי ללכוד נתונים טופוגרפיים מדויקים. זה מאפשר למערכת למדוד תכונות קטנות מדי או רעיוניות מדי, כדי שמערכות הקרנת שוליים סטנדרטיות יפתרו במדויק. ההתמקדות נשארת בחזרה מוחלטת של מדידה ולא רק בסימון פגמים במהירות גבוהה.
לקמטק יש יתרונות מבניים מובהקים בעת בדיקת אריזות מתקדמות, מצעי IC ולוחות High-Density Interconnect (HDI). מצעים אלה כוללים עיוות קיצוני, רפידות זהב מחזירי אור וגיאומטריות עקבות מיקרוסקופיות. קמטק מכייל את המנועים האופטיים שלה במיוחד כדי להתמודד עם ההשתקפות המרהיבה של סיליקון חשוף ומתכות מלוטשות. מערכות הטיפול בחומרים בתוך המכונה מובילות מצעים דקים או גמישים במיוחד מבלי לגרום ללחץ או רטט. אחרת, רטט היה משחית את נתוני המטרולוגיה התת-מיקרון. זה הופך את הפלטפורמה למתאימה מאוד לסביבות ייצור היברידיות המגשרות בין SMT לבין הרכבה של מוליכים למחצה.
סיווג פגמים במערכת Camtek חורג ממדדי מעבר/כשל פשוטים. התוכנה הקניינית משתלבת ישירות עם מערכות ניהול תפוקה ברמת מוליכים למחצה. הוא מסווג פגמים על סמך כללים מורפולוגיים מורכבים ונתוני תשואה היסטוריים. כאשר בודקים אלפי מיקרו בליטות על מצע בודד, המערכת אוספת את הנתונים המטרולוגיים כדי לזהות תהליכים סיסטמיים. לדוגמה, הוא יכול לזהות שינוי קל בריכוז אמבט הציפוי הרבה לפני שמתרחשים פגמים קשים. טיפול יזום בנתונים זה מאפשר למהנדסי תהליכים להתאים ציוד במעלה הזרם באופן דינמי, תוך שמירה על שיעורי תשואה גבוהים במוצרי אריזה מתקדמים יקרים במיוחד.
שתי המערכות יכולות לזהות פגמי SMT נפוצים, אך חוזקותיהן שונות. Mirtec משתמשת בטכנולוגיית Quad Moiré לזיהוי מהיר של מובילים מורמת ומצבה על גבי PCB סטנדרטיים, בעוד Camtek מתמקדת במדידה מפורטת של תכונות הלחמה בקנה מידה מיקרו ומצעים מתקדמים מורכבים.
רכיבים גבוהים יכולים ליצור צללים שמסתירים רכיבים קטנים בקרבת מקום במהלך בדיקת תלת מימד. Mirtec משתמשת במספר מקרנים ומצלמות צד כדי לבדוק את האזורים הנסתרים הללו, בעוד ש-Camtek משתמשת באופטיקה מיוחדת ובערימה מוקדית של ציר Z. שתי הגישות עוזרות להפחית כתמים עיוורים על לוחות בצפיפות גבוהה.
AI עוזר להפחית את התכנות הידני ולשפר את סיווג הפגמים. Mirtec מתמקדת בהגדרת AI מהירה עבור רכיבי SMT וקווי ייצור סטנדרטיים, בעוד Camtek משתמשת ב-AI לניתוח פגמים מורכבים יותר על מצעי מוליכים למחצה. זה תומך בצרכי בדיקה וסביבות ייצור שונות.
שתי המערכות מספקות כלים מרכזיים לניהול תוכניות בדיקה וספריות רכיבים על פני מספר מכונות. Mirtec מתמקדת בשיתוף ספרייה מהיר בין קווי SMT, בעוד Camtek מספקת בקרת גרסאות מפורטת, רשומות ביקורת והרשאות משתמש עבור סביבות ייצור הדורשות מעקב קפדני.
תכונה טכנית | Mirtec 3D AOI | Camtek 3D AOI |
|---|---|---|
יישום ראשוני | SMT במהירות גבוהה, PCBA סטנדרטי עד מורכב | אריזה מתקדמת, מצעי IC, HDI |
ליבה אופטית | 15MP/25MP CoaXPress + Quad Moiré | חיישני קונפוקלים/אינטרפרומטריה תת-מיקרוניים |
הפחתת צללים | 8 הקרנה + 4 מצלמות צד | מנועים אופטיים מתקדמים וערימה מוקדית |
AI פוקוס | שונות מפרק הלחמה, OCR, NPI מהיר | סיווג פגמים מורפולוגיים, ניתוח תפוקה |
שילוב נתונים | תאימות MES סטנדרטית, IPC-CFX | מערכות ניהול תפוקות מוליכים למחצה |
מערכות בלולאה סגורה מחברות את AOI עם SPI, Pick-and-Place וציוד ייצור אחר. כאשר AOI מזהה שגיאות מיקום חוזרות, המערכת יכולה לשלוח נתוני תיקון במעלה הזרם. Mirtec מתמקדת בתקשורת M2M בתוך קווי SMT, בעוד Camtek מחברת נתוני בדיקה עם מערכות ניהול תפוקה רחבות יותר עבור אריזה מתקדמת.
מערכות AOI תלת מימדיות מייצרות כמויות גדולות של תמונה ונתוני מדידה שיכולים להגביר את העומס ברשת. Mirtec משתמשת במחשוב קצה כדי לעבד נתונים מקומית ולשלוח תוצאות בדיקה מרכזיות ל-MES, בעוד Camtek משתמשת בדחיסת נתונים כדי לנהל רשומות בדיקה מפורטות של מוליכים למחצה. שתי הגישות עוזרות להפחית את הלחץ ברשת תוך שמירה על נתוני ייצור חשובים.
גם Mirtec וגם Camtek שולחות נתוני בדיקה למערכות המפעל לצורך ניתוח איכות ועקיבות. Mirtec מספקת לוחות מחוונים חזותיים לסוגי פגמים, שיחות שווא וביצועי מכונה, בעוד ש-Camtek מתמקדת יותר במגמות SPC מפורטות ובטרנדים ארוכי טווח. כלים אלו עוזרים למהנדסים לזהות שינויים בתהליך ולשפר את איכות הייצור.
תזמן הדגמת אמת מידה באמצעות PCBA המורכב ביותר שלך, כולל לוח פגום ידוע, כדי להעריך את זמן התכנות בפועל ואת שיעורי לכידת הפגמים.
בדוק את תעריפי השיחות הכוזבות הנוכחיות שלך וסווג אותם לפי סוג רכיב כדי לזהות נקודות עיוורות אופטיות ספציפיות בקו SMT הקיים שלך.
הערך את רוחב הפס של רשת היצרן ומגבלות ה-API של MES עם מחלקת ה-IT שלך כדי להבטיח שהתשתית יכולה להתמודד עם עומסי נתוני מטרולוגיה תלת-ממדיים מתמשכים.
בדוק את תוכנת התכנות הלא מקוונת במהלך הערכת הספק כדי למדוד את הזמן המדויק הדרוש לבניית ספריית רכיבים חדשה מאפס.
ת: Mirtec משתמשת במצלמות מלמעלה למטה ברזולוציה גבוהה במיוחד בשילוב עם הקרנת שוליים מרובת תדרים של Moiré לבדיקת SMT במהירות גבוהה בשדה רחב. קמטק משתמשת בחיישנים מיוחדים מבוססי קונפוקל או אינטרפרומטריה המיועדים למטרולוגיה תת-מיקרונית, תוך התמקדות בדיוק קיצוני עבור מצעי אריזה מתקדמים מוליכים למחצה.
ת: קמטק מטפלת במשטחים מחזירי אור על ידי שימוש במנועים אופטיים מתקדמים וטכניקות תאורה מיוחדות המכוילות עבור השתקפות ספקקולרית. זה מאפשר לחיישנים ללכוד נתונים טופוגרפיים מדויקים על סיליקון חשוף, מתכות מלוטשות ומיקרו בליטות ללא אובדן נתונים הנגרם בדרך כלל על ידי סנוור במערכות הקרנה סטנדרטיות.
ת: Mirtec בדרך כלל מתאימה יותר לסביבות מיקס גבוה ונפח נמוך. תוכנת Intelli-Sys והתכנות האוטומטי המונע בינה מלאכותית מאפשרות תהליכי עבודה מהירים של הצגת מוצר חדש. היכולת לכוונן אלגוריתמים במהירות ולפרוס ספריות רכיבים מרכזיות מפחיתה משמעותית את זמן ההגדרה במהלך החלפות קו תכופות.
ת: Mirtec מפחית אפקטים של צל על ידי שימוש בארכיטקטורה מרובת מצלמות, הכוללת בדרך כלל תצורה של 8 הקרנה פלוס 4 מצלמות צד. כאשר רכיב גבוה חוסם את הקרנת השוליים מלמעלה למטה, מצלמות הצד לוכדות את האזורים המוצללים, מה שמבטיח שרכיבים סמוכים קטנים יותר נבדקים במלואם.
ת: כן. כדי למנוע החמצת רשת ופסקי זמן של API, שתי המערכות משתמשות במחשוב קצה לעיבוד נתוני תמונה גולמיים באופן מקומי. הם דוחסים את ענני הנקודות התלת-ממדיים המסיביים למטעני מטא נתונים קלים, ומשדרים רק מדדי מעבר/כשל ונתוני גובה חיוניים ל-MES באמצעות פרוטוקולים סטנדרטיים.
ת: בינה מלאכותית מפחיתה קריאות שווא על ידי החלפת ערכי סף נוקשים ומבוססי כללים במודלים של למידה עמוקה שהוכשרו על מערכי נתונים עצומים של מפרקים מקובלים ופגומים. הבינה המלאכותית מבינה את השונות הטבעית והמקובלת במראה ההלחמה, ומאפשרת לו לסווג במדויק חריגות מורכבות המפעילות דגלים שווא באלגוריתמים מסורתיים.
