קו ייצור SMT למחצה AUTO , הנקרא גם טכנולוגיית Surface Assenty, הוא דור חדש של טכנולוגיית הרכבה אלקטרונית שפותחה מטכנולוגיית מעגלים משולבים היברידיים. זה מאופיין בשימוש בטכנולוגיית הרכבה על פני השטח של רכיב וטכנולוגיית הלחמה מחדש. זה הפך לדור חדש בייצור מוצרים אלקטרוניים.
זוהי רשימת התוכן:
L מהם תנאי ההכנה לפני הייצור לקו הייצור SMT למחצה?
l אילו נתונים נדרשים לתהליך הייצור של קו הייצור של SMT למחצה?
l מהם שלבי עריכת הנתונים של קו הייצור SMT למחצה?

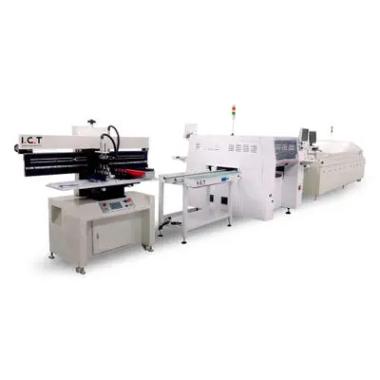

הציוד העיקרי של קו הייצור SMT למחצה Auto כולל: מכונת הדפסה, מכונת מיקום (רכיבים אלקטרוניים של פני השטח העליונים), הלחמה מחדש, פלאגין, תנור גל, אריזת בדיקה. היישום הרחב של SMT קידם את המיזוג והפונקציה הרב-תפקודית של מוצרים אלקטרוניים, ומספק תנאים לייצור המוני וייצור קצב פגמים נמוך.
הכנת תוכנית הייצור של קו הייצור SMT SMT SMT מחייבת הכנת סוגי הנתונים הבאים, והכנת קו הייצור SMT חצי אוטומטי SMT יש לבצע בסדר הבא. קלט נתוני לוח/מסך של PWB → קלט נתונים של מצב הדפסה → בדוק קלט נתונים → קלט נתוני ניקוי → קלט נתונים משלים יש לערוך את הנתונים לעיל בעיקר עבור הפריט הראשון (נתוני PWB ומסך), הפריט השני (נתוני תנאי הדפסה) והפריט הרביעי (נתוני ניקוי).
l קלט נתונים: השתמש במקש ALT כדי להפעיל את בחירת התפריט
l נתוני PWB/Stensil, מסך קלט של נתוני לוח PWB/מסך יופיע בשלב זה, הנתונים שצריך להזין במסך זה הם:
L PWB מזהה ---- שם הקוד של ה- PWB המיוצר כעת.
L PWB גודל (x, y), מידות האורך והרוחב של ה- PWB המיוצר כיום.
L קיזוז פריסה (X, Y), סטיית ה- PWB הייצור הנוכחי (מתייחסת בדרך כלל לפינה הימנית התחתונה של ה- PWB).
L עובי, עובי לוח ה- PWB המיוצר כיום.
L Stensil ID ---- שם הקוד של השבלון המשמש כיום.
l גודל שבלונות (x, y), מידות האורך והרוחב של הסטנסיל המשתמשות כיום בקו ייצור SMT למחצה Auto.
l סטנדרט פריסת מדפסת, בחר במצב של תקן הסטייה של הדפסת קו הייצור של SMT SMT הנוכחי.
L Offst (x, y), הסטייה בין נקודת ההתייחסות PWB לנקודת ההתייחסות למסך.
L PWB סוג ----- בחר PWB סוג בתיבת הבחירה.
L Boc Mark1 (x, y), סטיית PWB וסנסיל מתקנת את הקואורדינטות של נקודת ההכרה הראשונה.
L Boc Mark2 (x, y), הסטייה של PWB וסטנסיל מתקנת את הקואורדינטות של נקודת ההכרה השנייה.
l הכוכבית אחרי SOC MARK1, SOC MARK2, BOC MARK1, BOC MARK2 מציין את מידע הזיהוי של נקודת הזיהוי.
