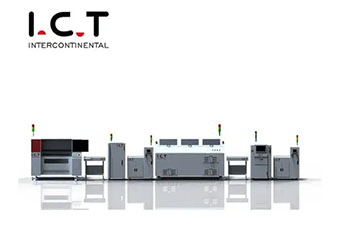

הרכיבים העיקריים של קו הייצור המלא של ה- Auto SMT מורכבים מרכיבי הרכבה על פני השטח, מצעי מעגלים, תכנון הרכבה ותהליכי הרכבה. ציוד הייצור העיקרי של קו הייצור המלא של ה- AUTO SMT כולל מדפסות, מכשירים, מכונות מיקום ותנור הלחמה מחדש ומכונת הלחמת גל. בנוסף, כציוד העזר של קו הייצור המלא של ה- Auto SMT, יש ציוד בדיקה, ציוד לעבודות מחדש, ציוד ניקוי, ציוד ייבוש וציוד אחסון חומרים. בשלב הבא אדבר על העקרונות הטכניים של קו הייצור המלא של ה- Auto SMT באמצעות ציוד זה.
מה העיקרון הטכני של קו הייצור המלא של ה- Auto SMT?
מהם היתרונות של עקרון הטכנולוגיה של קו הייצור המלא של Auto SMT?
מהם שלבי היישום של העיקרון הטכני של קו הייצור המלא של ה- Auto SMT?
ראשית, קו הייצור המלא של ה- Auto SMT הושלם על ידי טכנולוגיית הרכבה על פני השטח. קו ייצור SMT מלא Auto הוא דור חדש של טכנולוגיית הרכבה אלקטרונית שפותחה מטכנולוגיית מעגלים משולבים היברידיים לאמץ טכנולוגיית הרכבה על פני השטח של רכיב וטכנולוגיית ריתוך מחדש, הפכה לדור חדש של טכנולוגיית הרכבה בייצור מוצרים אלקטרוניים.
לפיכך, כעיקרון הטכני העיקרי של קו הייצור המלא של ה- Auto SMT , הטכנולוגיה שלה כוללת מגוון רחב של יישומים. מצד אחד, קו הייצור המלא של ה- Auto SMT מקדם את המזעור והרב-פונקציה של מוצרים אלקטרוניים; מצד שני, קו הייצור המלא של ה- Auto SMT מספק תנאים לייצור המוני וייצור קצב פגמים נמוך.
הדפסה: תפקידה הוא להדפיס הדבק הלחמה או דבק תיקון על רפידות ה- PCB כדי להתכונן להלחמת רכיבים. הציוד המשמש הוא מכונת דפוס (מכונת הדפסת סטנסיל), הממוקמת בחזית קו הייצור המלא של ה- Auto SMT.
מחלקה: זה להוריד את הדבק למצב הקבוע של ה- PCB, והפונקציה העיקרית שלו היא לתקן את הרכיבים ל- PCB. הציוד המשמש הוא מתקן, הממוקם בחזית קו הייצור המלא של ה- Auto SMT או מאחורי ציוד הבדיקה.
הרכבה: תפקידה הוא להרכיב מדויק רכיבי הרכבה על פני השטח למצב קבוע ב- PCB. הציוד המשמש הוא מכונת מיקום, הממוקמת מאחורי מכונת ההדפסה בקו הייצור המלא של ה- Auto SMT.
ריפוי: תפקידו הוא להמיס את דבק הטלאי, כך שרכיבי הרכבה על פני השטח וה- PCB קשורים היטב זה לזה. הציוד המשמש הוא תנור ריפוי, הממוקם מאחורי מכונת המיקום בקו הייצור המלא של ה- Auto SMT.
הלחמה מחדש: תפקידה הוא להמיס את משחת הלחמה, כך שרכיבי הרכבה על פני השטח וה- PCB קשורים זה לזה. הציוד המשמש הוא תנור מחדש, הממוקם מאחורי מכונת המיקום בקו הייצור המלא של ה- Auto SMT.
ניקוי: תפקידו הוא להסיר את שאריות הלחמה כמו שטף המזיק לגוף האדם ב- PCB המורכב. הציוד המשמש הוא מכונת כביסה, וייתכן שהמיקום לא יתוקן, הוא עשוי להיות מקוון או לא מקוון.
בדיקה: תפקידה הוא לבדוק את איכות הריתוך ואת איכות ההרכבה של ה- PCB המורכב. הציוד המשמש כולל זכוכית מגדלת, מיקרוסקופ, בודק במעגל (בודק במעגל, ICT), בודק בדיקות מעופף, בדיקה אופטית אוטומטית (בדיקה אופטית אוטומטית, AOI), מערכת פיקוח רנטגן, בודק פונקציונלי וכו '. על פי צרכי הבדיקה, ניתן לזהות את המיקום שלו עם מקום מתאים למקום מתאים למקום מלא Auuto SMT SMT SMT SMT SMT SMT SMT SMTO Line Line SMTO FULTO SMTO FULTO SMTO FULTO SMT-AUTO SMT-AUTO SMT-AUTO-AUTO-AUTO-AUTO-AUTOO..
עבודה חוזרת: תפקידה הוא לעבד מחדש את ה- PCB שנבדק לתלבושות קדומות. הכלים המשמשים הם מגהצי הלחמה חשמליים, תחנות עבודות חוזרות וכו ', המוגדרות בכל מיקום בקו הייצור המלא של ה- Auto SMT.
