כיצד הפנל והנפח של PCB משפיעים על עלויות ההרכבה שלך הוא קריטי להפחתת הוצאות הייצור והגברת היעילות. בין אם אתה סטארט -אפ חומרה או מנהל מקור, הבנת האסטרטגיות של הפאנל, נפח הזמנה ואסטרטגיות ייצור מורידות עלויות הרכבה של PCB עוזרות לך למקסם את התשואה תוך צמצום הפסולת. במדריך זה נחקור כיצד עיצוב חכם של לוח, תכנון נפח ויישור תהליכים יכולים לייעל את קו הייצור של ה- PCB שלך. צלול כדי לגלות טיפים מעשיים וניתנים לפעולה לשליטה על עלויות ה- PCB שלך תוך שמירה על איכות ומהירות.
הפנל הוא טכניקה בייצור PCB בו משולבים לוחות מרובים לפאנל יחיד. שיטה זו משפרת את תפוקת הייצור, מפחיתה את עלויות הטיפול ומגנה על לוחות קטנים במהלך העיבוד. על ידי שילוב לוחות, היצרנים יכולים לייעל את השימוש בחומר PCB ולהגדיל את היעילות.
הפאנזיזציה מציעה מספר יתרונות להרכבה. זה מאפשר מיקום מהיר יותר של SMT על ידי עיבוד לוחות מרובים בריצה אחת. טיפול מופחת ודיפנליזציה יעילה חוסכים זמן ומפחית את העלויות. בנוסף, ניצול חומרים טוב יותר מוריד את עלות היחידה, מה שהופך אותו לחסכוני עבור ריצות ייצור קטנות וגדולות כאחד.
שיטות הפנל כוללות ניקוד V, ניתוב לשוניות ופאנל לשוניות מוצקות. לכל שיטה היתרונות והחסרונות שלה:
ניקוד V: חותך חריצים בצורת V לאורך הקצוות, מה שמקל על ההפרדה. מתאים ללוחות שיכולים לעמוד בפני לחץ מסוים.
ניתוב הכרטיסייה: משתמש בכרטיסיות קטנות כדי להחזיק לוחות יחד, ומאפשר הפרדה נקייה. הכי טוב ללוחות רגישים.
לוחית לשונית מוצקה: כרטיסיות חזקות יותר מספקות תמיכה נוספת, אידיאלית ללוחות גדולים יותר. דורש מאמץ רב יותר להפרדה.

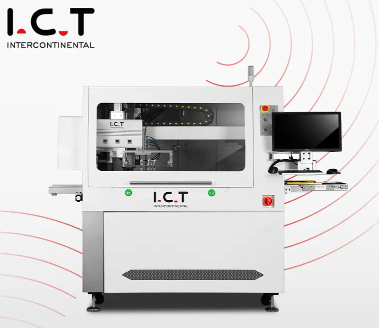

דה -פנליזציה היא תהליך של הפרדת לוחות בודדים מהפאנל. האפשרויות כוללות התערבות ידנית ומכונה. ניהול לחץ על לוחות במהלך הפרידה הוא קריטי כדי למנוע נזק. איזון בין עלות ותשואה הגנה על ייצור יעיל ואמין.
| שיטות | היתרונות | חסר |
|---|---|---|
| ציון V. | הפרדה קלה, מתאימה ללוחות חזקים | יכול לגרום ללחץ, לא אידיאלי עבור לוחות רגישים |
| ניתוב לשוניות | הפרדה נקייה, מתאימה ללוחות רגישים | הגדרה מורכבת יותר, עלות ראשונית גבוהה יותר |
| לוח טאב מוצק | תמיכה חזקה, אידיאלית ללוחות גדולים יותר | דורש מאמץ רב יותר להפרדת עלות עבודה גבוהה יותר |
על ידי הבנת הפאנל, היצרנים יכולים לייעל את התהליכים שלהם לצורך עלות ויעילות.
נפחים גבוהים יותר מורידים את עלויות היחידה באמצעות יתרונות הגודל. מפיצים מפיצים את עלויות ההתקנה על פני לוחות נוספים, ומפחיתים את התמחור הפרט. בתי הרכבה חוסכים בהגדרת מזין, תכנות מכונות וזמן כיול מפעיל.
הזמנות גדולות משפרות את יעילות הפאנל, ומאפשרים למבקרים לוחות קן כדי למזער את הגרוטאות. אתה זוכה לתשואה חומר טובה יותר לפאנל, חותך פסולת FR-4.
לדוגמה, הפחתת 10 לוחות קטנים בלוח 250 מ'מ x 250 מ'מ עשויה להשאיר אזורים שאינם בשימוש. קנה מידה ל 50 לוחות מאפשר למהנדסים לייעל את הפריסות, תוך שימוש כמעט בכל שטח המצע. פסולת מופחתת בבניית נפח מורידה גם את עלויות הסילוק והאחסון, תוך שמירה על הסדנה מאורגנת תוך קיצוץ הוצאות נסתרות.
הזמנות בנפח גבוה סיכון בהרחבת זמני ההובלה אם הייצור אינו מתוזמן כראוי. מכונות זקוקות לריצות רצופות ארוכות יותר, ומיידורי PCB מתעדפים עבודות גדולות. כדי לאזן את המסירה, פלח הזמנות לקבוצות מתוכננות ולהשתמש בתזמון מפואר. משלוחים חלקים עוזרים להימנע מרעב קו לבנייה קריטית תוך מינוף תמחור נפח.
אסטרטגיות זמן הובלה גמישות מיישרים את שרשרת האספקה שלך ומפחיתים צווארי בקבוק ייצור בסביבות מיקסות גבוהות.
בניית תערובת נמוכה, בנפח גבוה, מפשטת את הגדרת התכנות וההזנה, ומפחיתה את פסולת ההחלפה. מכונות נשארות פרודוקטיביות ללא השבתה תכופה. הזמנות בעלות תערובת גבוהה, בנפח נמוך, מגדילות את תדירות ההחלפה, מה שמגדיל את זמן סרק כמזינים, תוכניות וכדורי שבלונות. זה משפיע על היעילות אם לא מתוכנן.
| היבט היבט | תערובת גבוהה, עם תערובת נמוכה בתערובת נמוכה, | היבט |
|---|---|---|
| תדר החלפה | גָבוֹהַ | נָמוּך |
| זמן השבתה של מכונה | גבוה יותר | לְהוֹרִיד |
| עלות הרכבה לכל יחידות | גבוה יותר | לְהוֹרִיד |
הבנת חילופי דברים אלה מסייעת לצוותים לבחור את האסטרטגיה הטובה ביותר לשליטה על עלויות הרכבה של PCB תוך עמידה בדרישות הפרויקט.
פריסת לוח אפקטיבית מפחיתה משמעותית את הפסולת החומרית. על ידי קינון PCBs בצורת מוזרים יחד, היצרנים יכולים למקסם את השימוש בחומרים. לדוגמה, לוח מעוצב היטב יכול להפחית את עלויות החומר עד 15%. זה חשוב במיוחד לריצות ייצור בעלות נפח גבוה, כאשר אפילו חיסכון קטן ליחידה יכול להסתכם בהפחתת עלויות משמעותית.
הפנל מפחית את מספר הנגיעות הידניות בלוח, מה שמוביל לחיסכון משמעותי בעבודה. פחות אינטראקציות ידניות פירושן פחות זמן עבודה והפחתת הסיכון לטעות אנוש. בנוסף, זמני העמסה ופריקה במהלך SMT ממוזערים. זה יכול לקצץ בעלויות העבודה ב -20% בייצור בנפח גבוה, מה שהופך את התהליך ליעיל יותר וחסכוני.
לוחות פנלים זורמים תהליכי בדיקה, ביצוע בדיקה אופטית אוטומטית (AOI), בדיקות במעגל (ICT) ובדיקות פונקציונליות יעילות יותר. על ידי בדיקת לוחות מרובים בו זמנית, היצרנים יכולים להפחית את הזמן והעלות הקשורים לבדיקת לוח פרטני. זה יכול להוריד את עלויות הבדיקה לפי ייצור נפח של עד 30%, ולהבטיח תפוקה באיכות גבוהה תוך צמצום ההוצאות.
שיטות דה -פנליזציה משפיעות באופן משמעותי על עלויות וסיכונים. ציון V הוא שיטה זולה יותר אך יכול לגרום ללחץ על הלוחות, מה שעלול להוביל לנזק. ניתוב הכרטיסייה יקר יותר אך עדין יותר על הלוחות, ומפחית את הסיכון לנזק במהלך ההפרדה. דפנליזציה לא תקינה יכולה להגדיל את שיעורי הגרוטאות, ולשלול חלק מחיסכון בעלויות שהושגו באמצעות הפנל. איזון עלות וסיכון הוא קריטי למקסום החיסכון הכולל.
| בעל עלות גבוהה, | דוגמה | לדוגמא |
|---|---|---|
| חיסכון חומרי | פריסה אפקטיבית מפחיתה פסולת, הורדת עלויות החומר. | פאנל מעוצב היטב יכול להפחית את עלויות החומר עד 15%. |
| חיסכון בעבודה | פחות נגיעות ידניות וטעינה/פריקה מהירה יותר מפחיתים את עלויות העבודה. | ניתן להפחית את עלויות העבודה ב- 20% בייצור בנפח גבוה. |
| יעילות הבדיקה | תהליכי בדיקה יעילים מורידים את עלויות הבדיקה ליחידה. | עלויות הבדיקה יכולות לרדת ב -30% בייצור נפח. |
| עלויות דפנליזציה | ניקוד V זול יותר אך מסוכן יותר; ניתוב הכרטיסייה הוא יקר יותר אך בטוח יותר. | בחירת השיטה הנכונה יכולה למנוע גרוטאות ולהבטיח חיסכון בעלויות. |
על ידי הבנת גורמים אלה, היצרנים יכולים לחשב את החיסכון בעלויות של הפאנל ולקבל החלטות מושכלות למיטוב תהליכי הייצור שלהם. כל היבט מציע הזדמנויות ספציפיות להפחתת עלויות תוך שמירה על תפוקה באיכות גבוהה.
על עיצובי הפאנלים להתיישר עם היכולות של ציוד ההרכבה שלך. ודא כי פריסות הפאנל שלך תואמות את הממדים והדרישות של מסועים וגופי. תכנון כרטיסיות פריצה לדיפוי יעיל יכול להפחית משמעותית את עבודת הכן והנזק הפוטנציאלי במהלך ההפרדה. לדוגמה, שימוש בכרטיסיות פריצה בצורת V יכול להפוך את תהליך ההפלה לחלק ואמין יותר.
גודל הפאנל הוא גורם קריטי למיטוב עלויות. קחו בחשבון את מגבלות הגודל של מכונות הבחירה והמרחב שלכם, מחדש ו- AOI. לוחות גדולים עשויים לדרוש התערבות ידנית, הגדלת עלויות העבודה והפחתת היעילות. על ידי שמירה על לוחות בטווח הגודל האופטימלי עבור הציוד שלך, אתה יכול לשמור על אוטומציה חלקה ולהקטין את הצורך בטיפול ידני. לדוגמה, גודל לוח שמתאים היטב ליכולות המכונה יכול לשפר את התפוקה בעד 25%.
הבחירה בשיטת הפאנל צריכה להיות מבוססת על נפח הייצור שלך. עבור אבות-טיפוס קטנים, ניקוד V לרוב מספיק וחסכוני. עם זאת, עבור ריצות בנפח גבוה, בדרך כלל עדיף ניתוב לשוניות שכן הוא מספק תהליך הפרדה עדין יותר, מה שמפחית את הסיכון לנזק הלוח. הבנה מתי להשתמש בניתוב V-SCORE לעומת TAB יכולה להשפיע באופן משמעותי הן על העלות והן באיכות. לדוגמה, ניתוב הכרטיסייה יכול להפחית את שיעורי הגרוטאות עד 10% בריצות ייצור בנפח גבוה.
| היבט | שיקול | דוגמה |
|---|---|---|
| יישור עיצוב לוח | תואמים עיצובים עם יכולות מסוע ומתקן. | שימוש בכרטיסיות פריצה בצורת V לצורך ציפוי קל. |
| איזון גודל הלוח | הקפד על יכולות מכונה לפאנלים כדי למנוע התערבות ידנית. | שמירה על לוחות בגבולות גודל המכונה לשמירה על יעילות האוטומציה. |
| בחירת שיטת הפאנל | בחר ציון V לריצות קטנות, ניתוב לשוניות לנפח גבוה. | ציון V לאבות-טיפוס, ניתוב לשוניות לריצות ייצור להפחתת גרוטאות. |
על ידי התחשבות בקפידה בגורמי תכנון אלה, היצרנים יכולים לייעל את הפאנזציה הן בעלות והן ליעילות. כל בחירה משפיעה על זרימת הייצור ועלויות הסופיות, קבלת החלטות מושכלות מכריעות למקסום החיסכון ושמירה על תפוקה באיכות גבוהה.
הפנל מפחית את עלויות ההרכבה על ידי שיפור השימוש בחומרים והפחתת הטיפול. שילוב לוחות מרובים ללוח אחד ממקסם את השימוש בחומרים, ומפחית את הפסולת. פחות נגיעות ידניות לכל עלויות עבודה נמוכות יותר. שיטות דפנליזציה יעילות גם חוסכות זמן ומפחיתות שגיאות.
כן, הפנל יכול להועיל להזמנות נפח קטנות. זה מייעל את תהליך ההרכבה, מה שהופך אותו ליעיל יותר. אפילו עם פחות לוחות, הפנל מפחית את זמני ההתקנה ומשפר את השימוש בחומרים. זה יכול להוביל לחיסכון בעלויות, במיוחד בעת שימוש בציוד אוטומטי.
שיטת הפאנלים הטובה ביותר תלויה בצרכי העיצוב והייצור שלך. ניקוד V מתאים ללוחות קטנים וחזקים ואבות-טיפוס. ניתוב הכרטיסייה עדיף על לוחות גדולים ורגישים יותר. הפנל של Tab Tab מספק תמיכה נוספת ללוחות גדולים אך דורש מאמץ רב יותר להפריד.
הגדלת נפח ההזמנה יכולה להוביל לחיסכון משמעותי בעלויות. נפחים גבוהים יותר מפחיתים את עלויות היחידה דרך יתרונות הגודל. עלויות ההתקנה מתפרשות על יחידות נוספות, ומורידות עלויות אינדיבידואליות. ניצול החומרים משתפר גם הוא ומפחית את הפסולת. לדוגמה, הזמנה גדולה עשויה להפחית את עלויות היחידה ב 20% בהשוואה לקטן.
דילוג על תכנון פנל נכון יכול להוביל לעלויות מוגברות ועיכובים בייצור. לוחות מעוצבים בצורה גרועה יכולים לגרום לפסולת מהותית, עלויות עבודה גבוהות יותר ולשיעורי גרוטאות מוגברים. דיפנליזציה לא תקינה עלולה לפגוע בלוחות, מה שמוביל לעבודות חוזרות או גרוטאות. תכנון תקין של פאנל מבטיח חיסכון יעיל בייצור וחיסכון בעלויות.
הבנת האופן בו פנל PCB ועלויות ההרכבה של נפח נפח היא קריטית למיטוב הייצור שלך. מחיסכון חומרי ויעילות עבודה ועד בחירת שיטת הפאנל הנכונה, כל גורם ממלא תפקיד בהפחתת העלויות ובשיפור המהירות. אם אתה מחפש לשפר את ייצור ה- PCB שלך, שקול לשתף פעולה עם מומחים כמו Dongguan ICT Technology Co., בע'מ. הם מתמחים בפתרונות PCB מתקדמים ויכולים לעזור לך למקסם את היעילות וחיסכון בעלויות.
