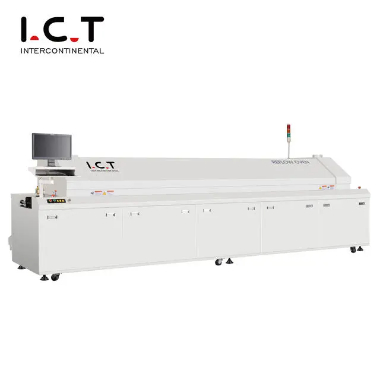

Lyra Reflow Oven היא הלחמה רכה שמממשת את החיבור המכני והחשמלי בין קצוות ההלחמה של רכיבי הרכבה על פני השטח או הפינים ורפידות הלוח המודפס על ידי המסה מחדש של משחת ההלחמה המופצת מראש על רפידות הלוח המודפס.Lyra Reflow Ovenis מחולק לארבעה אזורי טמפרטורה בסך הכל: אזור חימום מראש;אזור חימום;אזור ריתוך התכה;אזור קירור.בואו נדבר על עקרון העבודה של ארבעת אזורי הטמפרטורה הללו.
זו רשימת התוכן:
l מהו עקרון העבודה של אזור החימום מראש של תנור Lyra Reflow?
l מהו עקרון העבודה של אזור הבידוד של Lyra Reflow Oven?
l מהו עקרון העבודה של אזור הריתוך של Lyra Reflow Oven?
l מהו עקרון העבודה של אזור הקירור של Lyra Reflow Oven?
חימום מוקדם נועד להפעיל את משחת ההלחמה, ולהימנע מהחימום המהיר בטמפרטורה גבוהה בזמן הטבילה בפח, שהיא פעולת חימום המתבצעת כדי לגרום לחלקים פגומים.המטרה של ה Lyra Reflow Oven הוא לחמם את ה-PCB בטמפרטורת החדר בהקדם האפשרי, אך יש לשלוט בקצב החימום בטווח מתאים.אם זה מהיר מדי, יתרחש הלם תרמי, והלוח והרכיבים עלולים להינזק.אם הוא איטי מדי, הממס לא יתאדה מספיק.להשפיע על איכות הריתוך של Lyra Reflow Oven.בשל קצב החימום המהיר יותר, הפרש הטמפרטורה בתנור הזרימה החוזרת בשלב האחורי של אזור הטמפרטורה של Lyra Reflow Oven גדול יחסית.
המטרה העיקרית של ה Lyra Reflow Oven שלב שימור החום הוא לייצב את הטמפרטורה של כל אלמנט בתנור Lyra Reflow Oven ולמזער את הפרש הטמפרטורה.תן מספיק זמן באזור זה כדי לגרום לטמפרטורת הרכיב הגדול יותר להדביק את הרכיב הקטן יותר, וכדי להבטיח שהשטף במשחת ההלחמה של Lyra Reflow Oven נדיף במלואו.בסוף קטע שימור החום, התחמוצות על הרפידות, כדורי ההלחמה ופינים הרכיבים מוסרים תחת פעולת השטף, וגם הטמפרטורה של כל לוח המעגלים מאוזנת.יש לציין שלכל הרכיבים ב-SMA צריכה להיות אותה טמפרטורה בסוף סעיף זה, אחרת, כניסה לקטע הזרימה חוזרת תגרום לתופעות שונות של הלחמה גרועה עקב הטמפרטורה הלא אחידה של כל חלק.
כאשר ה-PCB נכנס לאזור הזרימה החוזרת, הטמפרטורה עולה במהירות כך שמשחת ההלחמה מגיעה למצב מותך.באזור זה, טמפרטורת המחמם מוגדרת גבוה, כך שטמפרטורת הרכיב עולה במהירות לשיא הטמפרטורה.אם טמפרטורת השיא של Lyra Reflow Oven נמוך מדי, קל לייצר צמתים קרים והרטבה לא מספקת;אם Lyra Reflow Oven גבוה מדי, מצע שרף האפוקסי וחלק הפלסטיק יהיו בעלי נטייה להיווצרות דלמינציה, ותרכובות מתכת אוטקטיות ייווצרו ויגרמו לשבירות.נקודת הריתוך משפיעה על חוזק הריתוך.באזור הריתוך של Lyra Reflow Oven, שימו לב לכך שזמן הזרימה החוזרת לא יהיה ארוך מדי, על מנת למנוע נזק לתנור Lyra Reflow Oven, הוא עלול גם לגרום לתפקוד לקוי של הרכיבים האלקטרוניים או לגרום ללוח המעגלים צריבה והשפעות שליליות אחרות.
בשלב זה, הטמפרטורה של Lyra Reflow Oven מקורר מתחת לטמפרטורת הפאזה המוצקה כדי לגבש את מפרקי ההלחמה.קצב הקירור ישפיע על חוזק חיבורי ההלחמה.אם קצב הקירור איטי מדי, ייווצרו תרכובות מתכת אוקטיות מוגזמות.מבנה גרגר גדול נוטה להתרחש בנקודת הריתוך, מה שהופך את חוזק נקודת הריתוך נמוך יותר.קצב הקירור של אזור הקירור הוא בדרך כלל בערך 4℃/S, ויש צורך לקרר אותו רק ב-75℃.
