מכונת ההחדרה הרדיאלית של THT מיועדת למפעלי אלקטרוניקה הזקוקים להחדרה מהירה ויציבה יותר של רכיבי עופרת רדיאליים. בקווי ייצור דרך חורים רבים, חלקים רדיאליים כגון קבלים, נוריות, טרנזיסטורים, מיני מתגים, קפיצים, תקעים ורכיבים רדיאליים מודבקים עדיין דורשים עבודה ידנית כבדה. זה יכול להאט את הקו וליצור רמות איכות שונות בין המפעילים.
מכונה זו מסייעת להעביר הכנסת רכיבים רדיאליים לתהליך אוטומטי. הוא תומך בייצור מהיר, כיסוי רחב, זיהוי רכיבים, הזנה יציבה, החדרה מדויקת וכיפוף עופרת לפני הלחמה. עם מבנה מכונה קומפקטי ואפשרויות הזנה גמישות, ניתן להשתמש במכונת הכנסת רכיבים Radial בקווי ייצור DIP עבור לוחות חשמל, מוצרי LED, לוחות מכשירי חשמל ביתיים, לוחות בקרה, אלקטרוניקה תעשייתית ומכלולי PCBA אחרים. זה עוזר ללקוחות להפחית את לחץ ההחדרה הידנית וליצור תהליך עקבי יותר דרך החור לפני הלחמת גל, DIP AOI, תיקון ובדיקה.
| תכונות המוצר

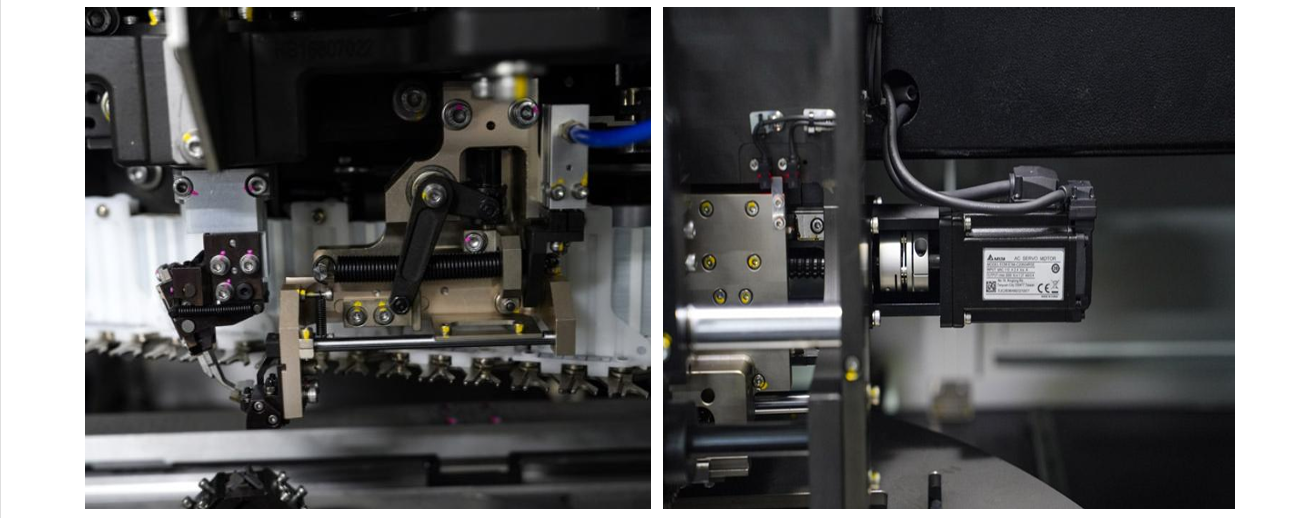

מערכת ההוספה בנויה למיקום רכיב רדיאלי יציב ומדויק. המבנה המכני שלה מיועד לשימוש ייצור ארוך טווח, בעוד שחלקים באיכות גבוהה עוזרים לשמור על המכונה פועלת בצורה אמינה במהלך הפעילות היומיומית. מערכת מיקום קואורדינטות ברמת דיוק גבוהה תומכת בהחדרה מדויקת, ועוזרת לכל רכיב רדיאלי להיכנס למיקום חור ה-PCB הנכון בעקביות טובה יותר.
המכונה יכולה לזהות מיקומי חורים באזור ההכנסה ולחשב מיקום הכנסה מתאים יותר. זה עוזר לשפר את מהימנות ההחדרה כאשר נעשה שימוש בפריסות PCB שונות או צורות רכיבים. מערכת ההוספה תומכת גם בשינוי מהיר של רכיבים שונים מבלי ליצור השפעה רבה מדי על יעילות הייצור. עבור לקוחות המשתמשים במכניס רדיאלי בייצור אצווה, עיצוב זה מסייע להפחית את עבודת התיקון הידנית ומקל על השליטה בתהליך ההחדרה.

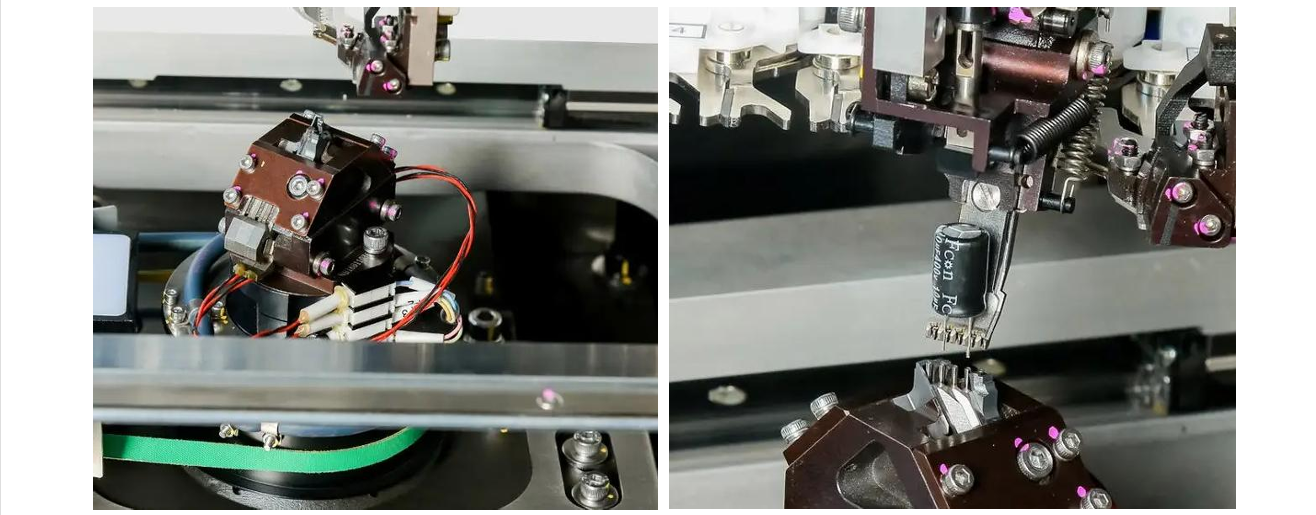

מערכת הכיפוף משמשת לאחר הכנסת הרכיב ליצירת מובילי הרכיב מתחת ל-PCB. מבנה כיפוף יציב עוזר לשמור על הרכיב במקומו לפני ההלחמה, דבר שחשוב לאיכות הלחמת גל מאוחרת יותר. תהליך הכיפוף נועד למנוע נזק ל-PCB, כך שהלוח יכול להמשיך לתהליך הבא עם פחות סיכון.
מערכת זו מיועדת גם להחלפה ותחזוקה קלה יותר. כאשר קו ייצור מפעיל קבוצות רבות, זמן התחזוקה יכול להשפיע על כל קצב הקו. מבנה שקל יותר לגשת ולהתאים אותו עוזר למפעילים לשמור על המכונה במצב טוב יותר. מערכת הכיפוף משתמשת ברכיבי ליבה איכותיים ובחלקים נעים מיובאים כדי לתמוך בעמידות. זה גם לוקח בחשבון את אזור החימום מראש, ועוזר למכונה להתאים את תהליך ההלחמה בקו ייצור DIP מעשי.

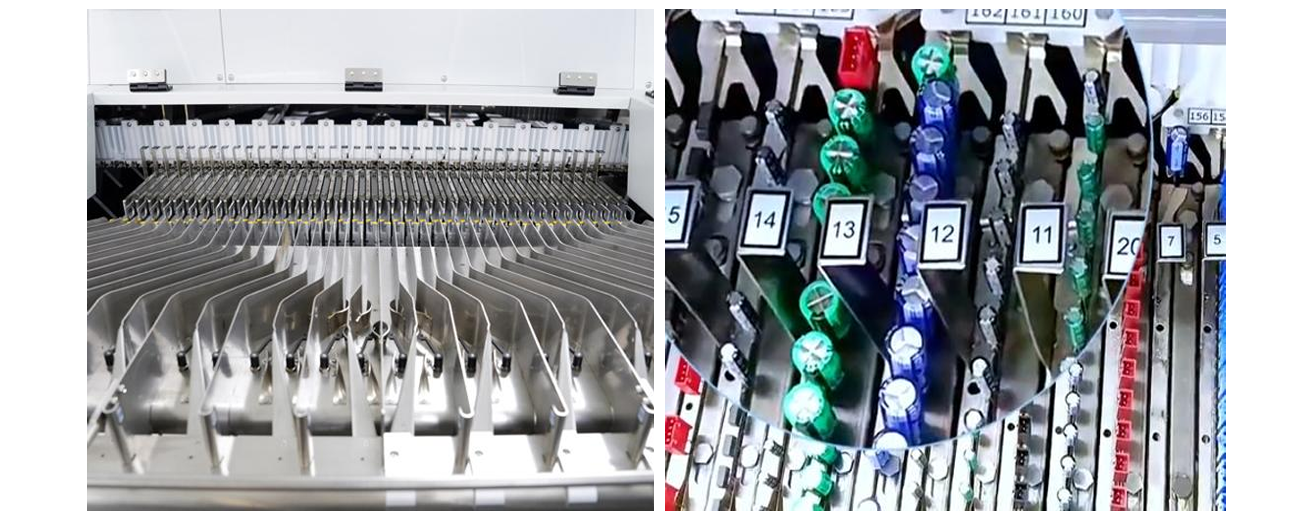

מערכת ההאכלה מיועדת להתאמה גבוהה. הוא תומך בהזנה אוטומטית של הפעלה חוזרת והזנה חוזרת ללא הפסקה, ועוזר למכונה להמשיך את הייצור גם כאשר יש צורך בחידוש חומר. ניתן להגדיר את המכונה עם 20 או 40 כניסות הזנה, וכניסות נוספות יכולות להיות אופציונליות בהתאם לצרכי הייצור. זה שימושי עבור לקוחות עם ייצור רכיבים רדיאליים בצפיפות גבוהה ובתערובת גבוהה.
מדור ההזנה כולל גם מערכת חיתוך נייר במהירות גבוהה עם מהירות מהירה ורעש נמוך. זיהוי מחוץ לרכיב מאפשר למפעילים להכין חומרים לפני הפסקת הקו. זה עוזר להפחית את זמן ההמתנה ותומך בפעולה רציפה לטווח ארוך. עבור מכונת הכנסת רדיאלית אוניברסלית, יציבות ההזנה היא אחד מגורמי המפתח מכיוון שאספקת הרכיבים חייבת להתאים למהירות המכונה, זרימת ה-PCB וטקט ההלחמה במורד הזרם.
מכונת ההחדרה הרדיאלית של THT תומכת בטווח רחב של רכיבים רדיאליים. הוא יכול להתמודד עם קבלים, טרנזיסטורים, נוריות, מיני מתגים, נגדים, רכיבים מודבקים רדיאליים, קפיצים, תקעים וחלקי עופרת רדיאליים אחרים המשמשים בהרכבת PCB דרך חור. המכונה תומכת בגובה רכיבים עד 23 מ'מ, עם תמיכה אופציונלית ל-26 מ'מ בהתאם לדרישות הפרויקט.
הוא תומך גם ביישומי גובה שונים, כולל 2.5 מ'מ, 5.0 מ'מ, 7.5 מ'מ ו-10 מ'מ. סוגי הזנה שונים יכולים להתאים למרחקי חורי סרט ומרווחי סיכות שונים, ולעזור ללקוחות להתמודד עם חבילות רכיבים רדיאליות יותר במערכת ייצור אחת. זה הופך את מכונת ההחדרה האוטומטית של Radial לשימושית עבור מפעלים הזקוקים לתאימות רכיבים גמישים, לא רק למהירות החדרה גבוהה. עבור מוצרי PCBA עם חלקי עופרת רדיאליים רבים, כיסוי רכיב זה עוזר להפחית את ההחדרה הידנית ולשפר את ארגון הייצור.
ה-ICT R131 אידיאלי עבור יצרנים בתעשיות אלקטרוניקה לרכב, מוצרי צריכה, ייצור ספקי כוח ותאורת LED. הוא מטפל ביעילות ברכיבים מודבקים רדיאליים שונים, כולל קבלים, נגדים, נוריות LED, טרנזיסטורים ומתגים מיני.
| דֶגֶם | R131M | R131H |
| כניסת מזין רכיבים | 20 יחידות | 40 יחידות |
| מהירות הכניסה | 25000CPH,(0.14s,0.20s,0.25s,0.30s/ניתן להחלפה | |
| טווח הכנסה | 2P :2.5 מ'מ/5.0 מ'מ; 3.5P :2.5 מ'מ/5.0 מ'מ/3.5 מ'מ; 3P :2.5 מ'מ/5.0 מ'מ/7.5 מ'מ; 4P/T4P : 2.5 מ'מ/5.0 מ'מ/7.5 מ'מ/10.0 מ'מ, אישור spanbyComponents | |
| שחזור הכנסה | התאוששות אוטומטית | |
| כיוון הכנסה | כיוון 0~360° במרווח של 1° | |
| רכיב היי | 23 מ'מ, (אופציונלי: 26 מ'מ) | |
| סוג רכיב: | קבלים, טרנזיסטור, ED, MINISWITCH, נגד, רכיב רדיאלי, קפיץ, תקע וכו ', | |
| דיוק הכניסה | 0.05 מ'מ | |
| גודל PCB | 50*50 ~ 508*381 מ'מ | |
| אזור הכנסה | 50*40~500*375 מ'מ | |
| PCB קבוע | סיכה + מהדק | |
| גובה הובלה | 900 ± 20 מ'מ | |
| זמן תחבורה | 3-4 שניות | |
| לְהַפְעִיל | מיקרו מחשב, מסך מגע LCD | |
| ספק כוח | 3P5W, 380VAC±10%, 50/60HZ | |
| כּוֹחַ | 3.5kva | |
| מֵמַד | L1760*W2140*H1600 מ'מ | |
| מִשׁקָל | 2200 ק'ג | |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
טכנולוגיה מובילה בתעשייה: מכונת הכנסת THT חדישה עם דיוק מיקום מונע בינה מלאכותית.
ייצור חסכוני: מפחית את עלויות העבודה תוך שיפור איכות הרכבת ה-PCB.
תמיכה גלובלית לאחר מכירה: מגובה על ידי רשת שירותים עולמית של ICT, המבטיחה פעולה נטולת בעיות.
