YSM40R |מכונת בחירה אוטומטית של ימאהה SMT PCB מיצרן סין

Yamaha YSM40R Smt Pcb מכונת בחירה אוטומטית

מבוא

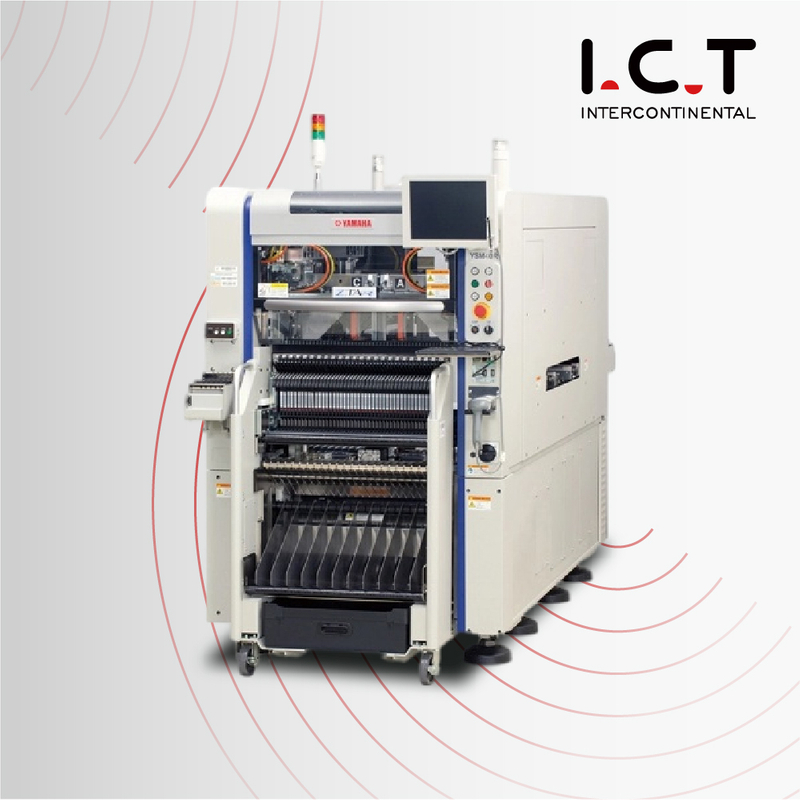

Yamaha-YSM40R-Pick-and-Place-Machine

משיג פרודוקטיביות מהפכנית של 200,000 CPH* המעניקה לו את המהירות המהירה ביותר בעולם בפלטפורמה קומפקטית

הפרודוקטיביות הגבוהה בעולם!

תגובה גמישה לתצורות ייצור שונות!

טכנולוגיה גבוהה לתמיכה באיכות הרכבה גבוהה וקצב פעולת מכונה גבוה

*השוואה של יכולת הרכבת שבבים (CPH: שבבים לשעה) בתנאים אידיאליים בקרב מתקנים משטחים בעלי 4-אלומות בדרגת 4 ראשים.מחקר פנימי החל מאפריל 2016.

מכונת פיק אנד פלייס של ימאהה

מתקדם להרכבת שבבים

מכונת בחירה ומהירה וגמישה

מיקום SMT רב תכליתי

מכונת בחירה גמישה ומהירה

דֶגֶם	4-קרן, 4-ראש מפרט(YSM40R-4)	2-Beam, 2-Head Spec.(YSM40R-2)
PCB ישים	L700×W460mm עד L50×W50mm
מְהִירוּת	200,000CPH (בעת שימוש בראש RS)	58,000CPH (בעת שימוש בראש MU)
רכיבים ישימים	0201* עד □6.5 מ'מ (גובה 2.0 מ'מ או פחות) *אופציה 03015 עד 45×60 מ' (גובה 15 מ'מ או פחות)	0402 עד 45×100 מ'מ (גובה 15 מ'מ או פחות) 0603 עד 45×100 מ'מ (גובה 25.5 מ'מ או פחות)
דיוק הרכבה	+/-35 מיקרומטר (25 מיקרומטר) Cpk ≧1.0 (3σ)	+/-40 מיקרומטר (30 מיקרומטר) Cpk ≧1.0 (3σ)
מספר סוגי הרכיבים * המרת סרט ברוחב 8 מ'מ	מקסימום80 מזינים עם ראשי RS מקסימום88 מזינים עם ראשי MU מקסימום84 מזינים עם RS x 2 + MU x 2 ראשים	92 מזינים עם ראשי MU או FL
ספק כוח	3-פאזי AC 200/208/220/240/380/400/416V +/-10%
מקור אספקת אוויר	0.45MPa או יותר, במצב נקי ויבש
מימד חיצוני	L1,000×W2,100×H1,550mm
מִשׁקָל	משוער.2,100 ק'ג

* המפרט והמראה כפופים לשינויים ללא הודעה מוקדמת.
