YSM40R
I.C.T
| כַּמוּת: | |
|---|---|
| הרכבת PCB יעילה במהירות גבוהה

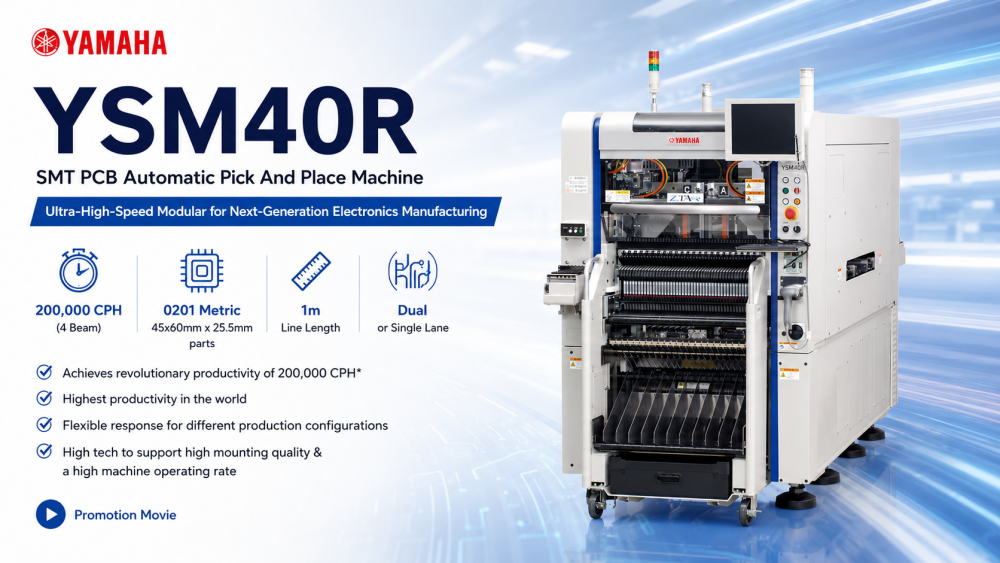

ה-YSM40R הוא מכונת בחירה ומקום של Yamaha SMT בעלת ביצועים גבוהים, שתוכננה להרכבה מהירה ומדויקת בקווי ייצור SMT מודרניים. המערכת תוכננה להתמודד עם לוחות דו-מסלוליים או יחידים, והיא תומכת ברכיבים משבבי 0201 קטנים במיוחד ועד לחלקים גדולים יותר. עם טביעת רגל קומפקטית ומערכות הזנה מתקדמות, YSM40R מספק ייצור ללא הפרעה, דיוק מיקום גבוה וגמישות יוצאת דופן, מה שהופך אותו לפתרון אידיאלי עבור יצרני אלקטרוניקה השואפים ליעילות ותפוקה איכותית.
| תכונות המוצר
1. מיקום במהירות גבוהה במיוחד

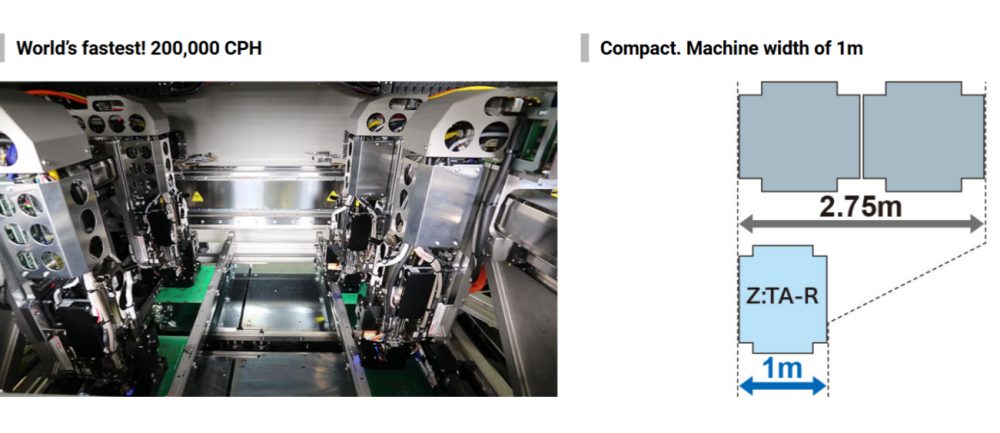

ה-YSM40R משיג עד 200,000 CPH באמצעות תצורת 4 אלומות. הראש הסיבובי המתקדם שלו מבטיח איסוף ומיקום מהיר של רכיבים, מקצר את זמן הייצור תוך שמירה על דיוק גבוה. מהירות זו אידיאלית עבור ייצור אלקטרוניקה בנפח גבוה ופעולות קו גמישות.
2. טיפול גמיש ברכיבים
התומכים ברכיבים משבבי 0201 מטריים ועד מחברים גדולים יותר, YSM40R מתאים למספר גדלים וסוגים של רכיבים. המכונה מספקת תפעול יחיד או כפול, תוך התאמה למגוון גדלי PCB ודרישות ייצור, ומבטיחה החלפה מינימלית ויעילות גבוהה.
3. מערכת הזנה חדשנית
מזין הטעינה העל מאפשר אספקת רכיבים רציפה עם זמן השבתה מינימלי. בשילוב עם אפשרויות האכלה ומכשירי אספקה מודולריים, המפעילים יכולים להגדיר מחדש במהירות הגדרות עבור פורמטים שונים של ייצור, ולמקסם את הגמישות תוך שמירה על פעולה חלקה.
| מִפרָט
| דֶגֶם | 4-Beam, 4-Head Spec. (YSM40R-4) | 2-Beam, 2-Head Spec. (YSM40R-2) |
| PCB ישים | L700×W460mm עד L50×W50mm | |
| מְהִירוּת | 200,000CPH (בעת שימוש בראש RS) | 58,000CPH (בעת שימוש בראש MU) |
| רכיבים ישימים | 0201* עד □6.5 מ'מ (גובה 2.0 מ'מ או פחות) *אופציה 03015 עד 45×60 מ' (גובה 15 מ'מ או פחות) | 0402 עד 45×100 מ'מ (גובה 15 מ'מ או פחות) 0603 עד 45×100 מ'מ (גובה 25.5 מ'מ או פחות) |
| דיוק הרכבה | +/-35 מיקרומטר (25 מיקרומטר) Cpk ≧1.0 (3σ) | +/-40 מיקרומטר (30 מיקרומטר) Cpk ≧1.0 (3σ) |
| מספר סוגי הרכיבים * המרת סרט ברוחב 8 מ'מ | מקסימום 80 מזינים עם ראשי RS מקסימום 88 מזינים עם ראשי MU מקסימום 84 מזינים עם RS x 2 + MU x 2 ראשים | 92 מזינים עם ראשי MU או FL |
| ספק כוח | 3-פאזי AC 200/208/220/240/380/400/416V +/-10% | |
| מקור אספקת אוויר | 0.45MPa או יותר, במצב נקי ויבש | |
| מימד חיצוני | L1,000×W2,100×H1,550mm | |
| מִשׁקָל | כ. 2,100 ק'ג | |
* מפרטים ומראה כפופים לשינויים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
ה-Σ-G5SⅡ משולב בדרך כלל בקו ייצור SMT שלם הכולל מדפסת משחת הלחמה, מערכת בדיקת SPI, תנור זרימה חוזרת, מכונת בדיקת AOI וציוד לטיפול ב-PCB. ICT מספקת אינטגרציה מלאה של קווים המכסים SMT, DIP, ציפוי ופתרונות אוטומציה חכמים של מפעלים כדי לעזור ללקוחות לבנות מערכות ייצור אלקטרוניקה יעילות וניתנות להרחבה ברחבי העולם.
ICT מספקת גם מגוון רחב של מכונות איסוף SMT של Yamaha, כולל דגמי Σ-F8S ו-Σ-G5SⅡ. מערכות אלו מציעות מהירויות שונות, תצורות ראש ואפשרויות טיפול ברכיבים, מה שמאפשר ליצרני אלקטרוניקה לבחור את הפתרון האידיאלי לייצור קטן, בינוני או בנפח גבוה. כל המכונות משתלבות בצורה חלקה עם קווי SMT מלאים, מה שמבטיח איכות עקבית ויעילות ייצור בכל הדגמים.
