T650
I.C.T
SMT PCBA Conformal Coating Machine
| כַּמוּת: | |
|---|---|
| ICT SMT PCBA מכונת ציפוי קונפורמלי
מכונת ציפוי קונפורמית ICT היא המדד החדש לציפוי PCBA פשוט ויעיל. יצירת התוכנית הקלה שלו, הגדרות שינוי קו מהיר מביאות לתוצאות הטובות ביותר בכל הכיוונים. מענה לצרכים שונים. מכונת ציפוי קונפורמית PCB בשימוש נרחב בכוח הנעה, בקרה תעשייתית, LED, אלקטרוניקה לרכב, תקשורת, מכשור, מוצרי צריכה, מכשירים אלקטרוניים, צבא, תחומים רפואיים. התכנות יכול לערוך כל מסלול ריסוס, הממשק הראשי מציג נתיב ריסוס. ניתן לשקף מסלול ריצה, לסדר אותו, להעתיק - עבור מספר לוחות, עריכת מסלול אחד מהירה ונוחה. ספירה והצגה אוטומטית של נתוני ייצור, תפוקה, זמן עבודה של מוצר בודד. מכונת ציפוי קונפורמית SMT PCBA מבטיחה הגנה מדויקת.
| תכונה

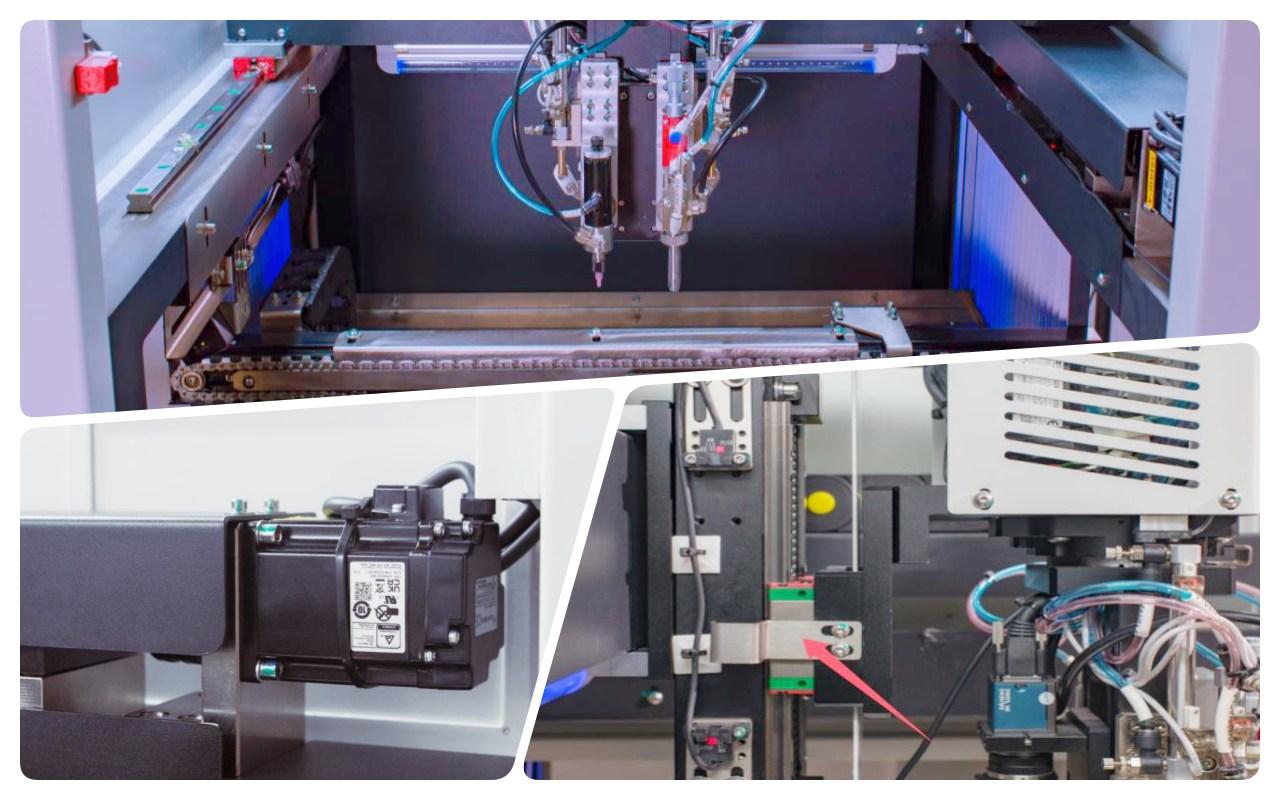

מערכת הילוכים
תמסורת מכונת ציפוי קונפורמית SMT PCBA משתמשת בפלטפורמה בעלת חוזק גבוה המבטיחה יציבות המכונה. מנועי סרוו מיובאים ותנועת כוח נהגים. עיצוב מנוע סרוו + מסילה מבטיח X/Y/Z חזרה ודיוק. כיסוי אבק ייחודי שומר על מוט הברגים ומסילת ההחלקה נקיים, ומפחית את מורכבות התחזוקה. שרשרת מיכלים גמישה במיוחד הופכת כל צינור, קו מסודר ויפה. מכונת ציפוי קונפורמית PCB מפחיתה את זמן ההשבתה, תומכת בפעולה רציפה, חותכת עלויות ב-15%. מושלם עבור סביבות ייצור תובעניות הדורשות ציפוי מדויק
מערכת הובלה
הובלת מכונות ציפוי קונפורמיות SMT PCBA תכונות מערכת העברת שרשרת ייחודית המונעת תקיעה של PCB. המנוע שולט במהירות ועוצר במדויק. הידוק צילינדר מבטיח ש-PCB לא יזוז במהלך הפעולה. רוחב מסילת המדריך מתכוונן באופן חצי אוטומטי ומאפשר כניסה/יציאה חופשית של PCB. מסילה מעוצבת עם שרשראות ופרופילים יכולה לשאת PCB כבד ללא עיוות. מכונת ציפוי קונפורמית PCB מגבירה את התפוקה ב-25%, מפחיתה פגמים באופן משמעותי. אינטגרציה חלקה עם מעמיסים/פורקים. התאמות ללא כלים לייצור מיקס גבוה.

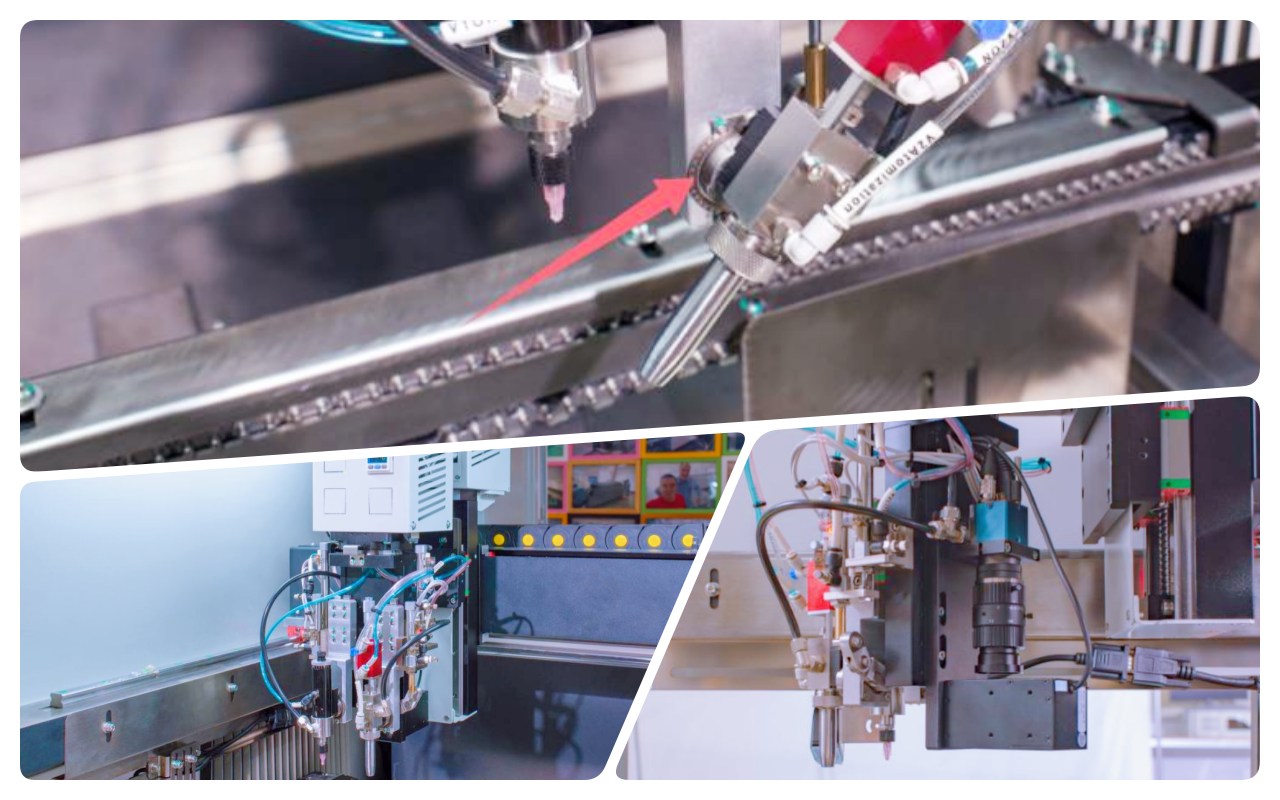

מערכת ציפוי
בקרת מכונת ציפוי קונפורמית SMT PCBA מאמצת פריסה סבירה, תיוג סטנדרטי לבדיקה/תחזוקה קלה. רכיבי בקרת סרוו בעלי דיוק גבוה מבטיחים פעולה יציבה. עיצוב פיזור חום משתמש בקירור הסעה של אוויר. מצב PC+לוח בקרה משפר מאוד את היציבות. מכונת ציפוי קונפורמית PCB ניטור בזמן אמת משלב מערכות MES. שיעור שגיאות מתחת ל-0.5%, פתרון בעיות מרחוק חוסך זמן. תיאום מושלם בין שסתומים ותנועות להגנת IP67. חיסכון באנרגיה 20%.

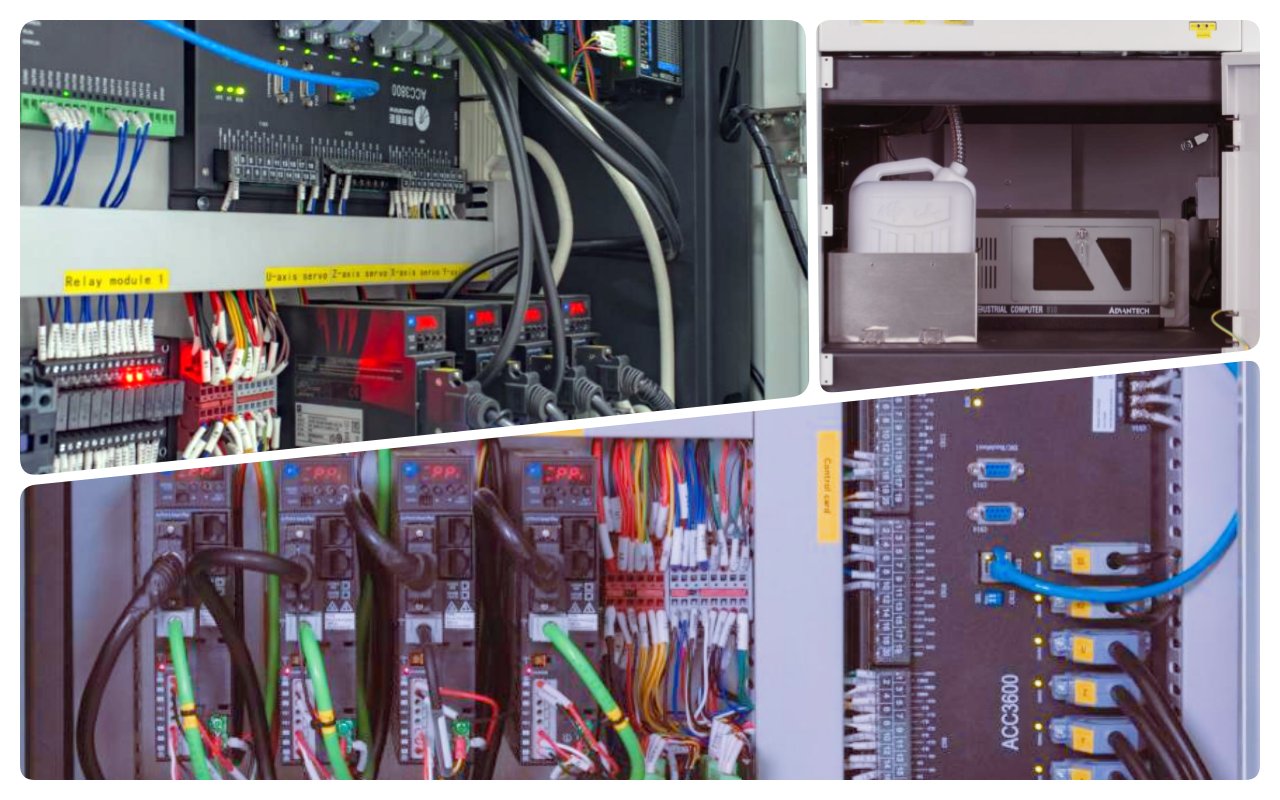

מערכת בקרה
מערכת מפעיל מכונת ציפוי קונפורמלי SMT PCBA: תוכנית חדשה <10 דקות, שינוי מעל 2 דקות, Windows 10. תוכנה ידידותית למשתמש עם פונקציית הוראה/ניווט. נתיב עבודה לתצוגה בזמן אמת, פעולה אינטואיטיבית פשוטה. ראיית CCD אופציונלית. פלטפורמת הפעלה מתכווננת המתאימה למפעילים שונים בצורה גמישה. מכונת ציפוי קונפורמית PCB מפחיתה את האימון למשמרת אחת. תמיכה בריבוי שפות, הדרכות וידאו. ממשק מסך מגע ממזער שגיאות לחלוטין.

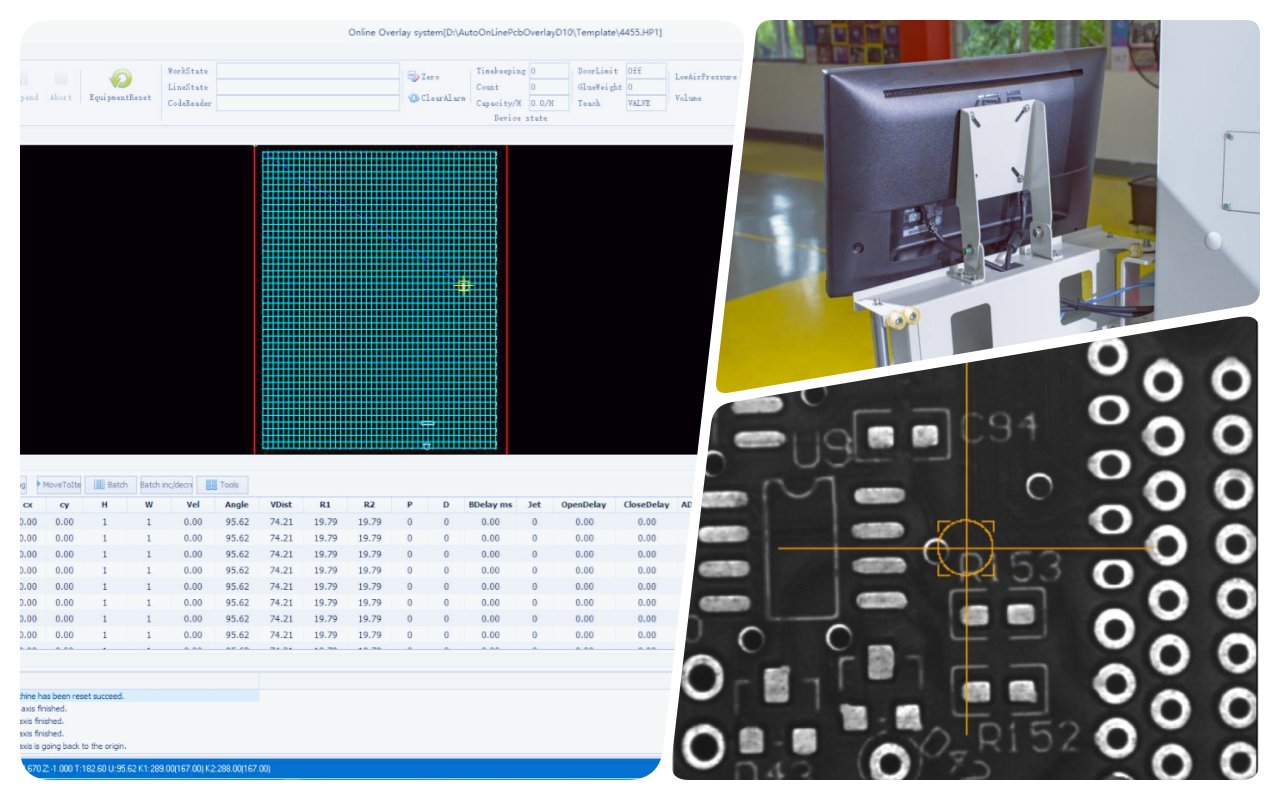

מערכת הפעלה
מכונת ציפוי קונפורמית SMT PCBA תכונות כלליות: וסת לחץ אוויר מדויק מיובא עם מד דיגיטלי. לוח הפעלה אנושי משפר את יעילות המפעיל. פסי נירוסטה עמידים בפני שחיקה מאריכים את החיים. התאמת רוחב מסילה תמסורת רצועה סינכרונית מבטיחה הובלת מסילה מדויקת. גב פלדה טהור עצמאי מבטיח יציבות המכונה. וילונות אוויר בכניסה/יציאה מונעים דליפת גז ומשפרים את סביבת בית המלאכה. מכונת ציפוי קונפורמית PCB פתרון ציפוי מדויק מושלם.

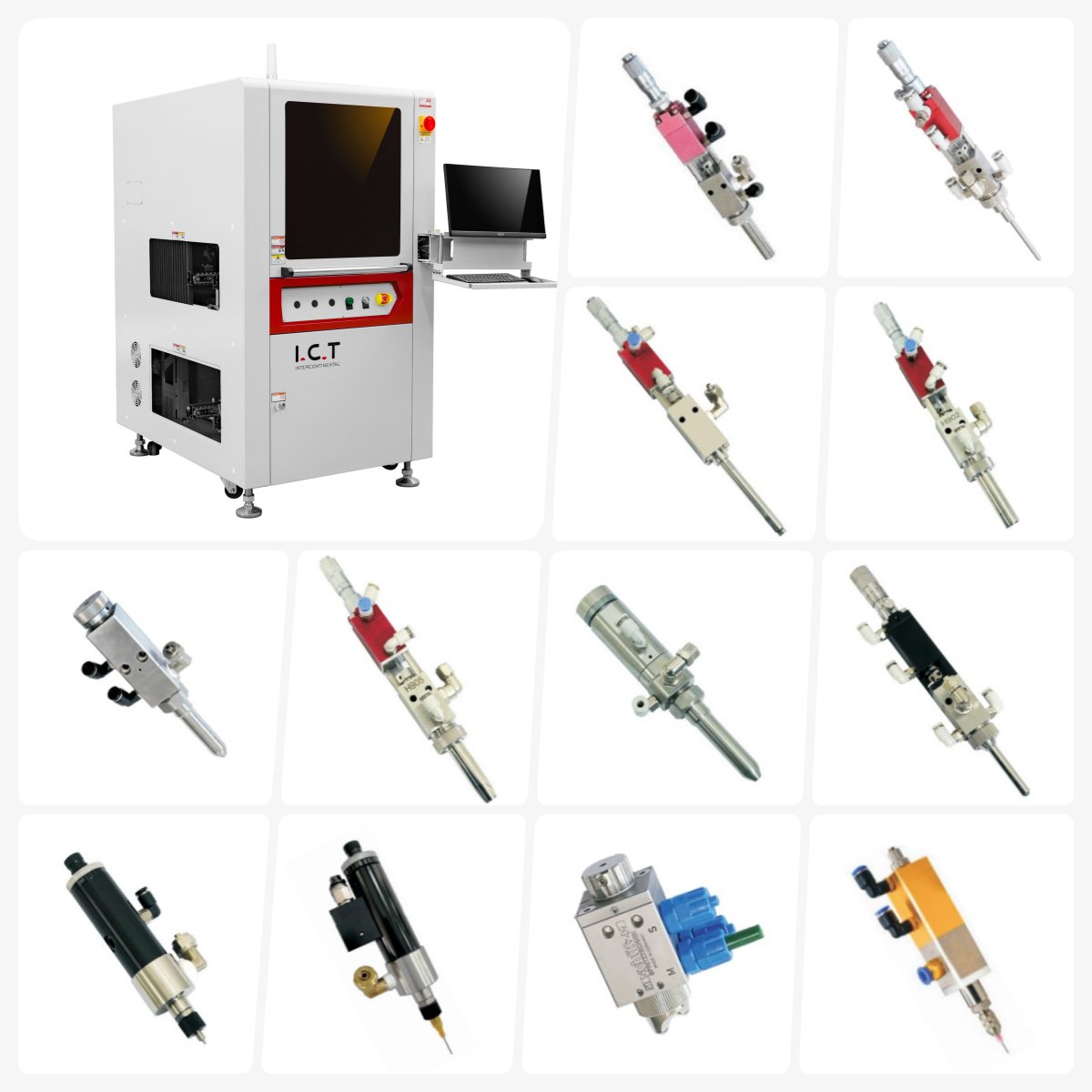

מערכת ציפוי שסתומים כפולים מתקדמת
עיצוב שסתומים כפולים של מערכת הציפוי מתאים לתרחישי PCBA מורכבים. עיצוב מודולרי החלפה מהירה של גופי שסתומים שונים. H-808 אטומיזציה מדויקת נקודות עדינות (<50μm) חלקי LED. לוחות רכב H-818 מאוורר רחב 200 מ'מ. מודולי כוח H-828 בזרימה גבוהה של 10 מ'ל/דקה. ציר U אופציונלי סיבוב של 360 מעלות, הטיה של 45 מעלות מגיעה לצללים. מכונת ציפוי תואמת PCB מנורת UV אימות בזמן אמת, דיוק CCD ±0.05 מ'מ. הפחתת פסולת 20-30%. הגנת IP67 מובטחת.
| מִפרָט
| מכונות ציפוי קונפורמיות סלקטיביות | ||||
| דֶגֶם | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| מספר שסתומים | 2 (שסתום האטומיזציה 1 ראש, שסתום דיוק 1 רֹאשׁ) | 2 (שסתום האטומיזציה 1 ראש, שסתום דיוק 1 רֹאשׁ) | 2 (שסתום האטומיזציה עם 2 ראשים) | 4 (שסתום האטומיזציה 2 ראשים, שסתום דיוק 2 ראשים) |
| שיטת בקרה | מחשב + כרטיס בקרת תנועה | |||
| מספר צירים | X, Y, Z | X, Y, Z, U | X, Y, Z | X, Y, Z |
| גודל PCB | 50*50~450*460 מ'מ | |||
| הנעת ציר | מנוע סרוו מיובא + מודול בורג כדור | |||
| ניקוי אוטומטי של שסתומים | עם מיכל לחץ 5L | |||
| ספק כוח | AC 220V±10%, 50/60HZ, 2.2KW | |||
| מֵמַד | L910*W1600*H1700mm | |||
| משקל נטו | 1000 ק'ג | |||

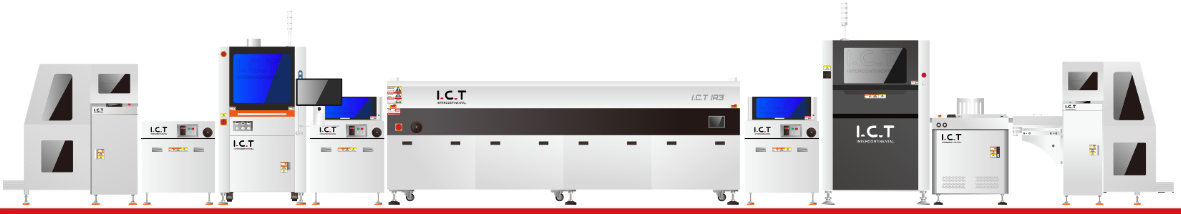

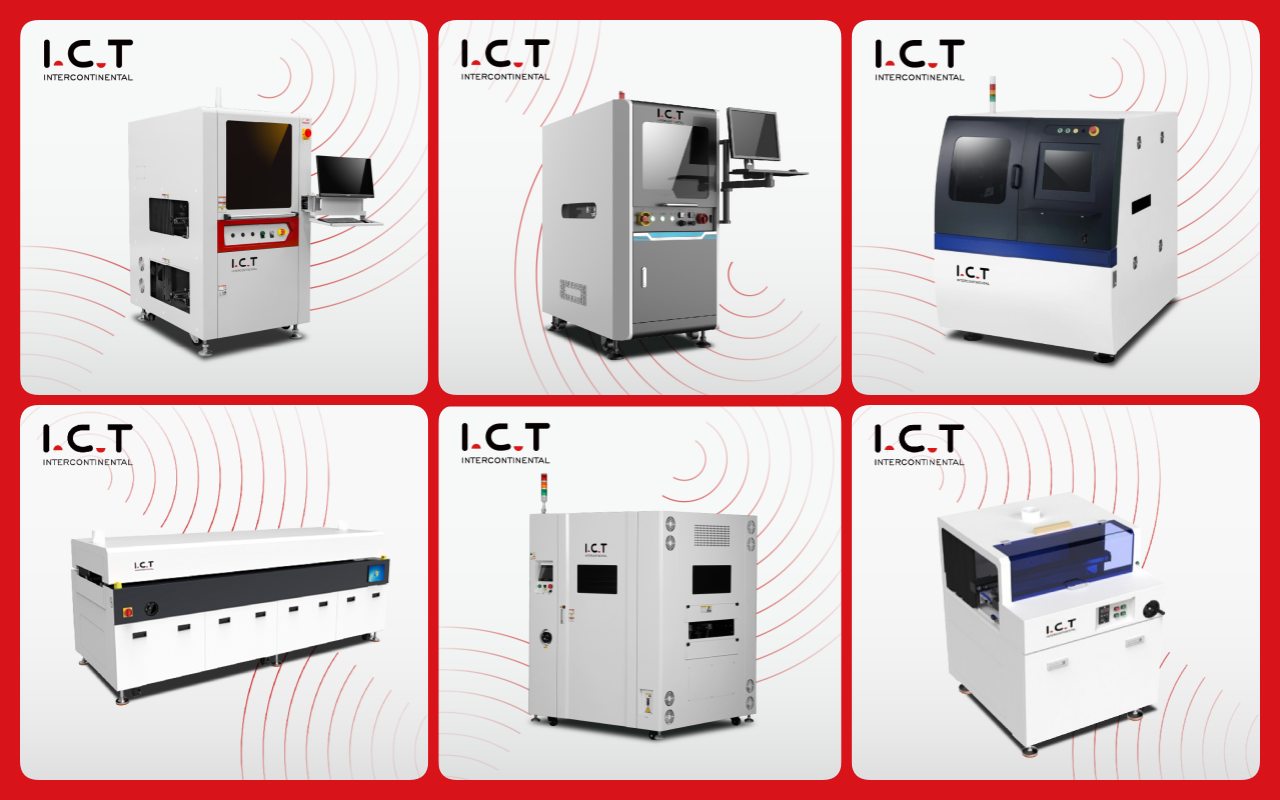

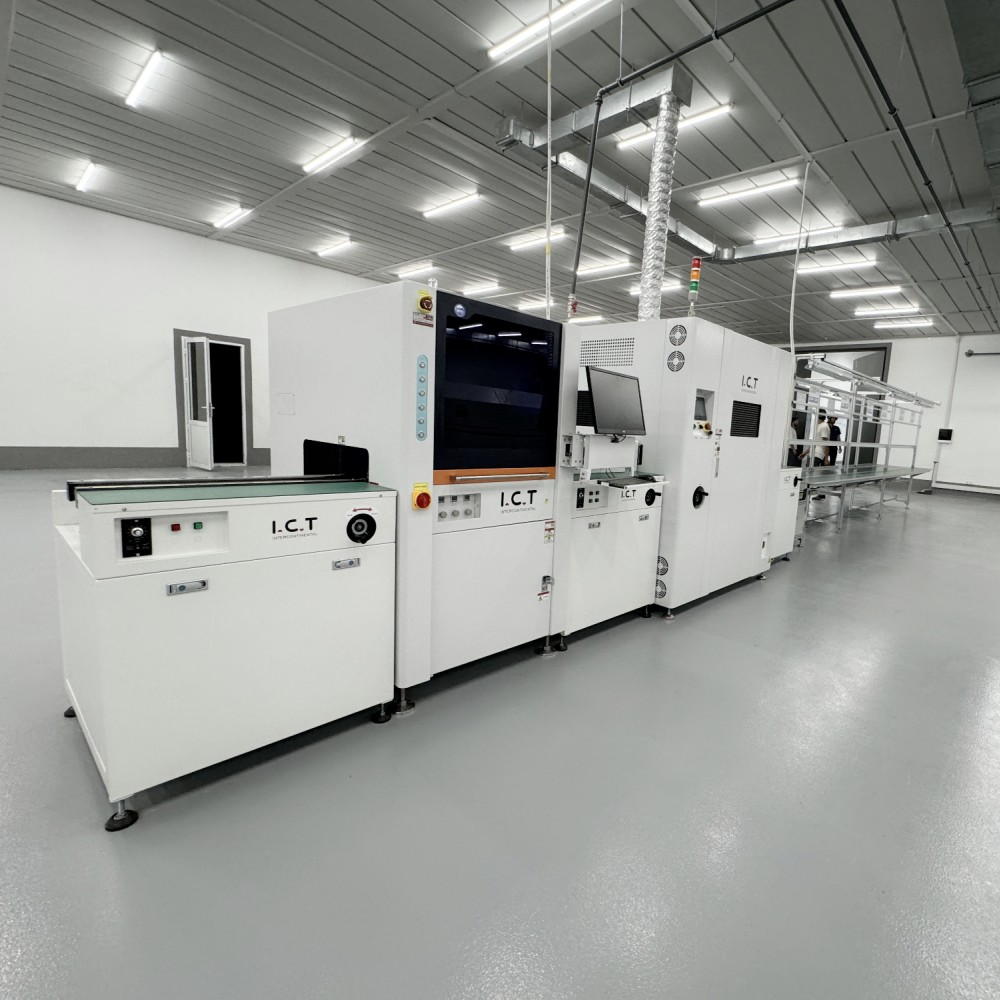

| קו ציפוי רשימת ציוד
קו ציפוי ה-PCBA שלנו מציע כלים מתקדמים להגנת לוח יעיל ומדויק. קו הציפוי האוטומטי לחלוטין כולל מכונת ציפוי סלקטיבית ליישום מדויק, תנור אשפרה לגימורים עמידים, AOI לבדיקות איכות, הרמה וסנפר לטיפול חלק ומערכת מסועים לייצור חלק.
קו ציפוי PCBA איכותי זה מבטיח פעולה יציבה, ציפוי אמין אטום לאבק, עמיד למים וחסין פיצוץ, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה משפר את הפרודוקטיביות למשימות ציפוי מגן.
| שם המוצר | ייעוד בקו ציפוי PCBA |
|---|---|
מחיל ציפוי מגן מדויק על לוחות מעגלים להגנה אטומה בפני אבק, עמיד למים והגנה מפני פיצוץ. | |
מקשה ציפויים עם אור IR או UV, מבטיח הגנה עמידה וחזקה. | |
מעביר מעגלים בצורה חלקה דרך קו הציפוי לעיבוד יעיל. | |
מספק ומאחסן PCB עבור קו הייצור, מבטיח קלט ופלט חלקים. | |
| ציפוי קונפורמי AOI | בודק את איכות הציפוי ומזהה פגמים כדי להבטיח סטנדרטים גבוהים. |
| סרטון הצלחת לקוחות
סרטון מציג את המסע של מהנדס ICT באירופה מספק תמיכה טכנית במכונת ציפוי קונפורמלי SMT PCBA. לקוח מתמחה בייצור אלקטרוניקה לרכב לוחות מחוונים לרכב. קו ציפוי PCBA שלם: מטעין PCB, מכונת ציפוי קונפורמלי SMT PCBA, תנור ריפוי UV, מפרק PCB. בנוסף הלחמת גל סלקטיבית, מערכת AOI. מהנדס מטפל בהתקנת ציוד / איתור באגים ומבטיח פעולה מיטבית. הכשרה מקיפה למכונת ציפוי קונפורמית PCB מכסה תפעול, תחזוקה, פתרון בעיות. תמיכה בייצור ניסיון פותרת בעיות בהשגת תפוקה באיכות גבוהה במהירות. מפגין אמינות ציפוי מדויק לרכב.
| שירותים והדרכה
ICT מספקת שירותי התקנה, הזמנה ותחזוקה מלאה של מכונות ציפוי קונפורמיות SMT PCBA. מהנדסים מנוסים מעבירים הדרכה מעשית: תכנות, תפעול, ניקוי, פתרון בעיות - באתר או מרחוק. תמיכה 24/7 מגיבה תוך שעות באמצעות אבחון AR. חלקי חילוף גלובליים <48 שעות משלוח. ביקורת אופטימיזציה של תהליך מכונת ציפוי קונפורמלי PCB ממקסמות את היעילות. הדרכת רענון שנתית שומרת על הסמכה של המפעילים. שדרוגי תאימות חומרים זמינים. גישת אפס סיכון מבטיחה <1% זמן השבתה, החזר ROI מרבי. מהימן ברחבי העולם 72 מדינות.
| מה לקוחות אומרים
לקוחות רכב באירופה משבחים את המומחיות של מהנדסי מכונות ציפוי קונפורמיות SMT PCBA, רזולוציות מהירות באתר. לוחות מחוונים אחידים ללא בועות משיגים 99.9% תשואה. מכונת ציפוי קונפורמית PCB אריזה חזקה שורדת משלוח בינלאומי בצורה מושלמת. התמיכה מגיבה <12 שעות ומונעת עיכובים בייצור. שסתומים מודולריים חותכים את ההחלפה ב-80%, מגבירים את התפוקה באופן דרמטי. 'ההשקעה הטובה ביותר בציפוי קונפורמי אי פעם - אמינה לחלוטין,' אומר יצרן לוח המחוונים. מאריך באופן דרמטי את תוחלת החיים של PCBA בסביבות קשות.
| הסמכות ותקנים
מכונת הציפוי מוסמכת בטיחות CE, RoHS סביבתית, ניהול איכות ISO9001. שסתומים מודולריים בפטנטים מרובים, טכנולוגיית אופטימיזציית נתיב. כל יחידה בדיקת צריבה של 72 שעות, אימות דיוק, בדיקות תאימות חומרים. קודי QR תואמי IPC-A-610 עם עקיבות מלאה. ביקורות של צד שלישי מאשרות שיעור פגמים של <0.1%. מכונת ציפוי קונפורמית PCB מבטיחה פעולה בטוחה בת קיימא בתחום הרכב, הרפואי, הצבאי ברחבי העולם.

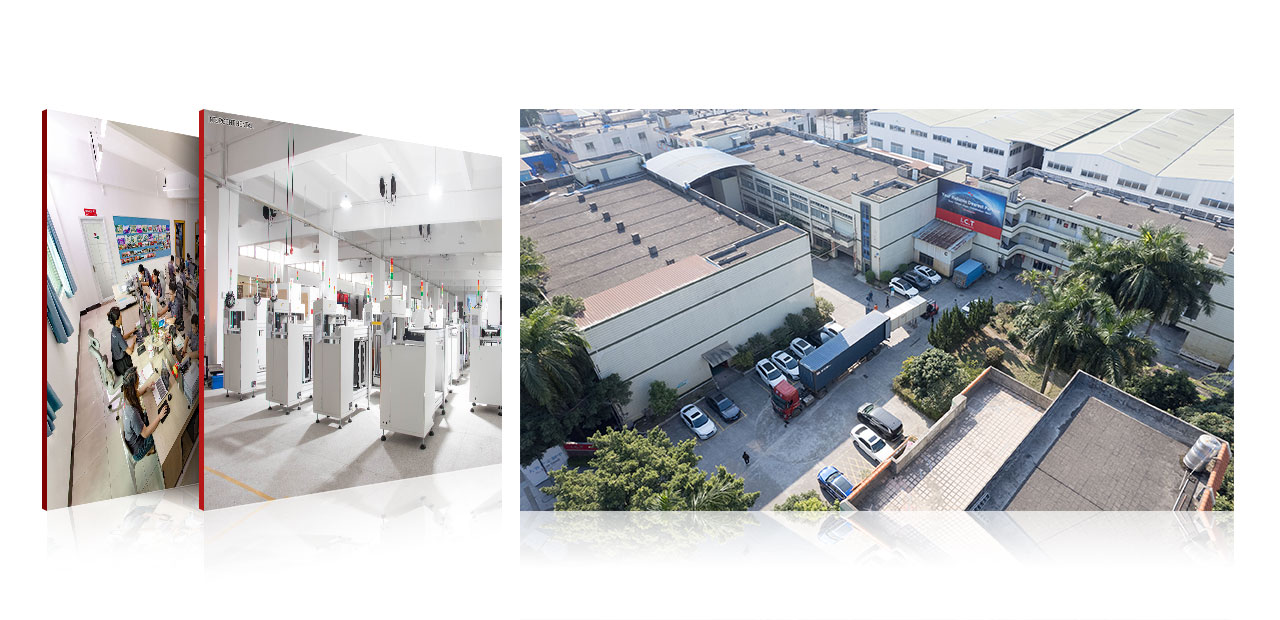

| אודות חברת ICT ומפעל
ICT מחזיקה במתקנים מו'פ/ייצור של 12,000 מ'ר מאז 2012. 89 צוותים מקצועיים כולל 20 מהנדסים, הון רשום של 30 מיליון דולר, 8 סניפים גלובליים. משרת 1,600+ לקוחות מ-72 מדינות פתרונות SMT מלאים. מכונת ציפוי קונפורמית SMT PCBA מערכות איכות ISO קפדניות, 100% בדיקה, הרכבה בחדר נקי. מכסה מוליכים למחצה, PCBA, SMT, DIP, ציפוי, רובוט, תהליכי הרכבה. גלובליזציה + לוקליזציה יוצרת פלטפורמה חוצת ערכים. מכונת ציפוי קונפורמית PCB 98% זמן פעולה מובטח.
