ICT-W2
I.C.T
| כַּמוּת: | |
|---|---|
| מכונת הלחמה גלים DIP
מכונת הלחמת גלי DIP מסדרת ICT W היא מערכת הלחמת גלי PCB בוגרת ומהימנה רחבה עבור קווי ייצור DIP וקווי ייצור THT. מכונת הלחמת גל SMT DIP זו משלבת טכנולוגיית ריסוס קורודה יפנית, חימום עצמאי אופקי ועיצוב חכם לחיסכון באנרגיה כדי לספק הרטבה מושלמת על רכיבים דרך החורים עם מינימום חמצון. כוח הריצה נשאר על 7 קילוואט בלבד בעוד שהגנת חנקן אופציונלית עומדת בדרישות האיכות הגבוהות ביותר. לאחר שנים של פעילות מוצלחת באלפי מפעלים ברחבי העולם, היא הפכה לבחירה הראשונה עבור לקוחות בונים קווי DIP יעילים ואמינים.
| תכונה
פיית קורודה יפנית עם אזור אטום מתכוונן ומסנן פירמידה יוצרים ציפוי שטף אחיד וחסכוני בכל מחזור. מד זרימה דיגיטלי ושסתום לחץ יציב מפחיתים את הפסולת ושומרים על הכבשן נקי - יתרון מרכזי עבור מכונת הלחמה גלי SMT DIP בקווי ייצור DIP בנפח גבוה.
הגנת טמפרטורת יתר של צד שלישי בתוספת PLC+PID בקרת לולאה סגורה מציעים מחסומי בטיחות מרובים. ניטור בזמן אמת ועצירת חירום מיידית שומרים על המפעילים ועל כל מערכת הלחמת גלי ה-PCB במהלך פעולה של 24 שעות.
אזורי חימום אופקיים עצמאיים עם נתיב אוויר חם סגור ולוחות מיישרים מבטיחים טמפרטורה אחידה לחלוטין על פני כל הלוח. זמן החימום הוא רק בסביבות 15 דקות וצריכת החשמל הרגילה נשארת על 7kW - החימום היעיל ביותר מבין מכונות הלחמה דומות מסוג DIP Wave.
| רשימת ציוד קו DIP
| דֶגֶם | W4 | W3 | W2 |
| מידות: (מ'מ) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| משקל (ק'ג) | כ-1500 ק'ג | כ-1200 ק'ג | כ-790 ק'ג |
| ספק כוח | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| כוח הפעלה | 32 קילוואט | 24 קילוואט | 16 קילוואט |
| הפעלה כוח | 12 קילוואט | 9 קילוואט | 7 קילוואט |
| מערכת בקרה | Plc | ||
| מערכת ריסוס | |||
| שיטת שידור | מנוע צעדים | ||
| לחץ ריסוס | 0.25Mpa--0.4Mpa | ||
| זרימת לוקס | 10--100 מ'ל/דקה | ||
| קוטר פליטה | Φ200 מ'מ | ||
| קיבולת פליטה | 25 מ'ר לדקה | ||
| מערכת חימום מראש | |||
| מצב חימום מראש | אוויר חם | ||
| מצב שליטה | PID + SSR | ||
| אזור חימום מוקדם | 4 | 3 | 2 |
| אורך חימום מוקדם | 1800 מ'מ | 1600 מ'מ | 1200 מ'מ |
| טמפ' חימום מוקדם | (טמפרטורת החדר)-250 מעלות צלזיוס | ||
| זמן חימום (דקות) | כ-15 דקות (הגדרה של 150 מעלות צלזיוס) | ||
| מערכת מסוע | |||
| גודל PCB: LxW (mm) | מינימום: 80x60 מ'מ; מקסימום: 400x300 מ'מ | ||
| מהירות המסוע | 0-2000 (מ'מ/דקה) | ||
| גובה מסוע | 750+/-20 (מ'מ) | ||
| אֶצבַּע | טופר וו כפול (סטנדרטי) | ||
| בקרת רוחב מסוע | באופן ידני | ||
| זווית מסוע | 4 ~ 7 מעלות | ||
| מערכת הלחמה | |||
| בסגנון סיר הלחמה | כונן מנוע מכני | ||
| חומר סיר הלחמה | טיטניום מלא (FT סטנדרטי) | ||
| טמפרטורת סיר הלחמה | 300 מעלות צלזיוס | ||
| קיבולת סיר הלחמה | 350 ק'ג ללא עופרת | 300 ק'ג ללא עופרת | 250 ק'ג ללא עופרת |
| אַחֵר | |||
| מערכת ניקוי אצבעות | מִברֶשֶׁת | ||
| רשימת ציוד קו DIP

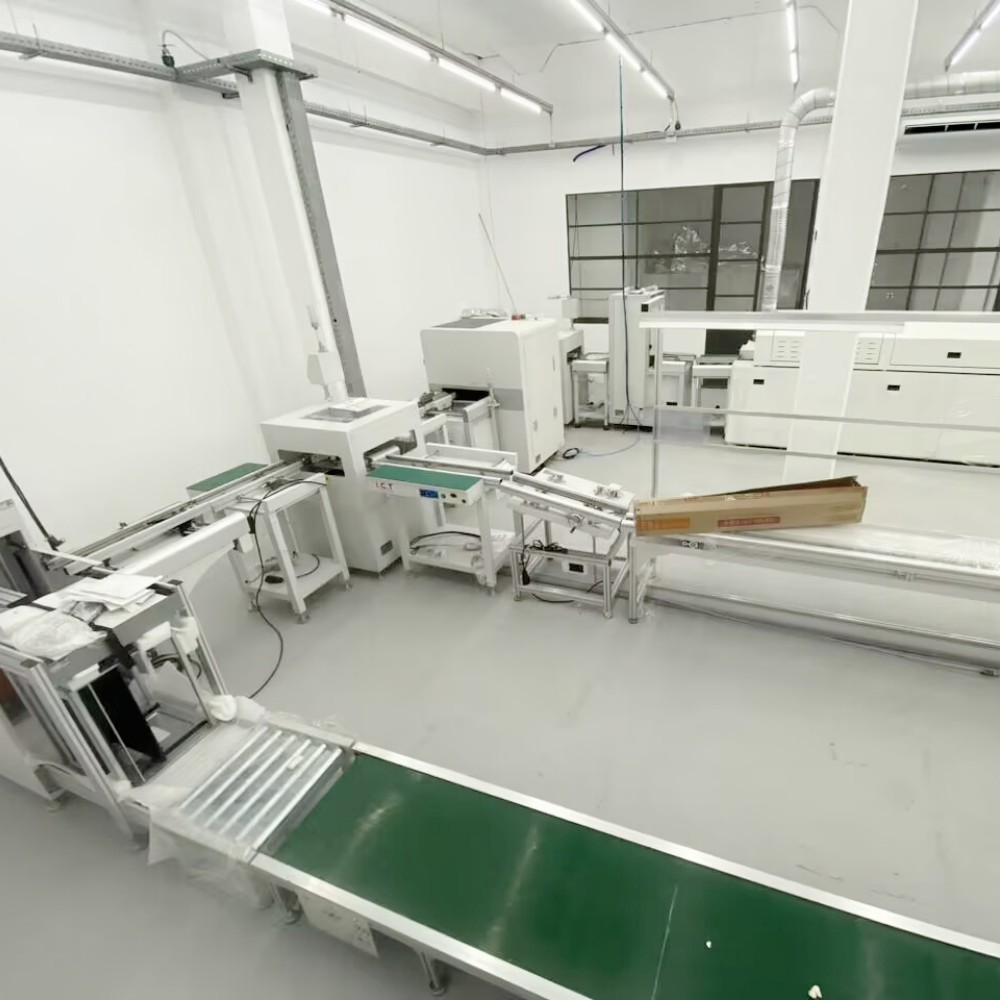

קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| סרטון הצלחת לקוחות

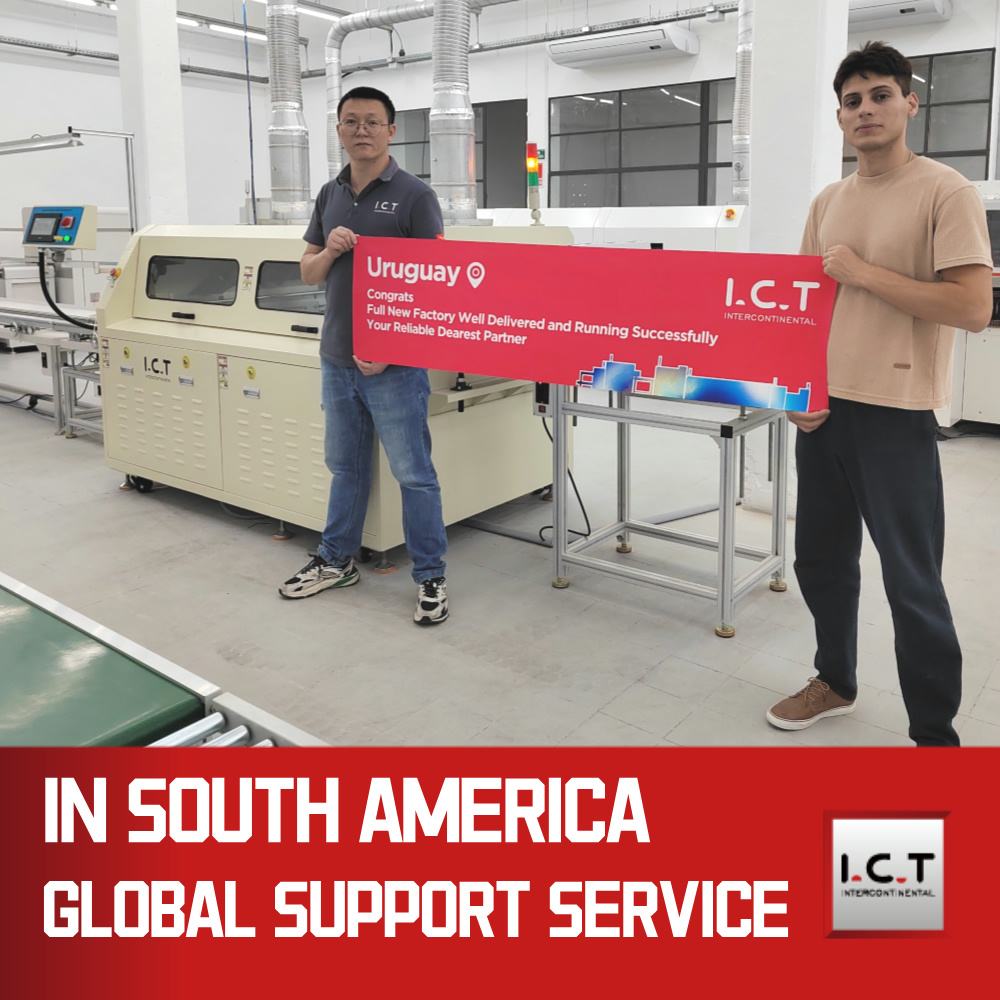

מהנדסי ICT יצאו לאורוגוואי כדי להתקין ולהזמין את מכונת ההלחמה DIP Wave Soldering מסדרת W עבור יצרן מונים חכמים. הלקוח מפעיל קו ייצור DIP בנפח גבוה והיה זקוק להלחמה יציבה ללא עופרת עבור PCB מורכבים עם חלקים גדולים. לאחר שהצוות שלנו השלים את ההתקנה והדרכת המפעיל, המכונה הגיעה למהירות מלאה עם הספק ריצה של 7kW בלבד ואיכות מפרקים מושלמת. הלקוח שיתף סרטון המראה את מכונת ההלחמה DIP Wave פועלת בצורה חלקה בקו הייצור של ה-THT שלו, תוך שבחים על עלות האנרגיה הנמוכה, התחזוקה הקלה והתמיכה המצוינת לאחר המכירה. פרויקט המונה החכם הזה של אורוגוואי הפך להתייחסות מוצלחת עבור קווי DIP רבים באמריקה הלטינית.
| שירותי מומחים והדרכה
ICT מספקת תמיכה מלאה לכל מכונת הלחמה של גלי DIP - מתכנון פריסת קו והתקנה מקצועית ועד להכשרת מפעילים מפורטת ושירות טכני עולמי 7×24. המהנדסים המנוסים שלנו מבטיחים שמערכת הלחמת גלי PCB וכל קו ה-THT שלך משיגים זמן פעולה וביצועים מקסימליים.
| שבחי לקוחות
לקוחות ברחבי העולם משבחים את מכונת ההלחמה DIP Wave שלנו על יציבותה המעולה, עלות הפעלה נמוכה במיוחד ותוצאות הלחמה נקיות על לוחות מורכבים. הם מעריכים במיוחד את התגובה הגלובלית המהירה, אריזת היצוא החזקה והערך יוצא הדופן בין מכונת הלחמה גלי SMT DIP דומות.
| אישורי איכות
כל מכונת הלחמת גל ICT DIP מחזיקה באישורי CE, CCC, UL, RoHS ו- ISO9001 בתוספת מספר פטנטים המצאה, העומדים במלוא תקני הבטיחות והסביבה המחמירים ביותר עבור קווי ייצור מודרניים של DIP.
| אודות חברת ICT ומפעל
ICT הינה ספקית פתרונות מקצועית חד-פעמית לקווי ייצור SMT ו-DIP עם יותר מ-25 שנות ניסיון. המפעל 12,000㎡ שלנו בדונגגוואן מעסיק 89 עובדים כולל 20 מהנדסים. אנו מתכננים ומייצרים את כל ציוד הליבה בבית ומשרתים למעלה מ-1600 לקוחות ב-72 מדינות. ניהול איכות קפדני וחדשנות מתמשכת הופכים אותנו לשותף האמין ביותר עבור מערכת PCB Wave Solder עם ביצועים גבוהים ברחבי העולם.
