| מכונת ציפוי ICT PCBA Conaformal
מכונת הציפוי הקונפורמית ICT pcba היא המדד החדש לתהליכי ציפוי PCBA פשוטים ויעילים בייצור אלקטרוניקה מודרני. יצירת התוכנית הקלה והגדרות החלפת הקו המהירה שלה מביאות את התוצאות הטובות ביותר בכל הכיוונים תוך מענה לצרכים שונים בתעשייה. הוא נמצא בשימוש נרחב בתחומי כוח הנעה, בקרה תעשייתית, LED, אלקטרוניקה לרכב, תקשורת, מכשור, אלקטרוניקה לצרכן, מכשירים אלקטרוניים, רתיחה צבאית ורפואית וכו'. PCB גודל: 5050~450460mm.
התכנות יכול לערוך כל מסלול ריסוס, והממשק הראשי מציג את נתיב הריסוס בצורה יפה לאימות. ניתן לשקף, לסדר ולהעתיק את מסלול הריצה - עבור מספר לוחות, אתה רק צריך לערוך מסלול אחד, וזה מהיר ונוח. ספירה והצגה אוטומטית של נתוני ייצור, תפוקה, זמן עבודה של מוצר בודד וכו'. כמכונת ציפוי קו ייצור PCB אמינה, היא משתלבת בצורה חלקה בקווי SMT מלאים לשיפור פרודוקטיביות ובקרת איכות.
| תכונה
מערכת הילוכים
מערכת ההולכה של מכונת הציפוי הקונפורמלי PCBA כוללת פלטפורמת עבודה בעלת חוזק גבוה כדי להבטיח את יציבות המכונה במהלך פעולות מתמשכות במהירות גבוהה. הוא משתמש במנועי סרוו ודרייברים מיובאים לאספקת כוח אמינה ועקבית. מודול עיצוב מנוע הסרוו + מסילת החלקה מבטיח את יכולת החזרה והדיוק של תנועות צירי X/Y/Z עם סטייה מינימלית.
עיצוב כיסוי אבק ייחודי מבטיח את הניקיון של מוט ההברגה ומסילת ההחלקה, מפחית את מורכבות התחזוקה ומונע הצטברות אבק. שרשרת מיכלים גמישה במיוחד הופכת כל צינור וקו למסודר ויפה תוך הימנעות מסבכים. הגדרה זו מורידה את זמן ההשבתה הכולל, תומכת בהפעלות ייצור 24/7 ומפחיתה ביעילות את עלויות הבעלות לטווח ארוך. בהקשר של מכונת ציפוי קו ייצור PCB, היא מאפשרת שכבות ציפוי אחידות לחלוטין, מעלה את תפוקת הייצור בעד 15% באמצעות בקרת תנועה מדויקת.
מערכת הובלה
מערכת ההובלה של מכונת הציפוי conaformal pcba משתמשת במערכת שינוע שרשרת ייחודית המונעת ביעילות את נתקעות ה-PCB או פגיעה במהלך ההעברה. המנוע שולט במהירות ועוצר במדויק כדי לשמור על תנועת לוח חלקה ומבוקרת. הידוק צילינדר מבטיח שה-PCB לא יזוז במהלך כל תהליך הפעולה, ומספק אחיזה בטוחה.
ניתן לכוונן את הרוחב של מסילת ההדרכה באופן חצי אוטומטי, מה שמאפשר ל-PCB להיכנס ולצאת בחופשיות ללא הפרעות ידניות. המסילה המעוצבת עם שרשראות ופרופילים יכולה לשאת גם PCB כבד ללא עיוות במהלך שימוש ממושך. זה מגביר את התפוקה הכוללת ב-25% ומפחית משמעותית את שיעורי הפגמים בייצור. הוא משתלב ללא מאמץ עם מעמיסים במעלה הזרם ופורקים במורד הזרם במערך מכונת ציפוי של קו ייצור PCB. התאמות ללא כלים ותפעול ללא ריבות מתאימות בצורה מושלמת לסביבות שילוב גבוה. חיישני בטיחות כלולים כדי להבטיח אפס תאונות ושקט נפשי למפעיל.
מערכת ציפוי
המאפיינים הכלליים של מכונת הציפוי הקונפורמלית של pcba כוללים ווסת לחץ אוויר מדויק מיובא המצויד במד לחץ דיגיטלי לבקרת ריסוס עקבית ומדויקת. לוח התפעול ההומני נועד לשפר את יעילות העבודה של המפעילים על ידי מתן סמלים אינטואיטיביים וגישה מהירה.
מסילת המסוע מוקשחת ומצוידת בפסי נירוסטה עמידות בפני שחיקה להארכת חיי המסילה באופן משמעותי. התאמת רוחב המסילה מאמצת מנגנון העברת רצועה סינכרונית כדי להבטיח שינוע מסילה מדויק וטיפול אמין בלוח. מסגרת עצמאית מפלדה טהורה משפרת את יציבות מכונת המסלול הכוללת ומתנגדת לרעידות חיצוניות. התקן וילונות אוויר בכניסה וביציאה כדי למנוע דליפת גז ולשפר את סביבת בית המלאכה על ידי שמירה על אוויר נקי יותר. אלמנטים אלה משתלבים כדי להציע ביצועים צדדיים ומדויקים במכונת ציפוי קו ייצור PCB.
מערכת בקרה
מערכת הבקרה של מכונת הציפוי הקונפורמלית של pcba מאמצת פריסה סבירה עם תיוג סטנדרטי, מה שהופך את הבדיקה והתחזוקה לקלה ופשוטה עבור טכנאים. רכיבי בקרת סרוו בעלי דיוק גבוה מבטיחים פעולה יציבה גם בעומסים ותנאים משתנים.
עיצוב פיזור החום משתמש בקירור הסעה של האוויר כדי למנוע התחממות יתר במהלך ריצות ממושכות. מצב PC+לוח בקרה משפר מאוד את יציבות המערכת וסובלנות תקלות נגד בעיות חשמל. ניתן לשלב ניטור בזמן אמת עם MES לתובנות מונעות נתונים ועקיבות. זה שומר על שיעורי השגיאות מתחת ל-0.5% ביישומים תובעניים של מכונת ציפוי קו הייצור PCB.
יכולות פתרון בעיות מרחוק חוסכות זמן יקר באבחון. הוא משיג תיאום מושלם בין שסתומים ומנורות להגנה עקבית ברמת IP67. בנוסף, העיצוב החסכוני באנרגיה חוסך עד 20% חשמל בהשוואה למערכות מסורתיות.
מערכת הפעלה
מערכת ההפעלה במכונת הציפוי conaformal pcba מאפשרת לשלוט בתוכנית חדשה תוך פחות מ-10 דקות ולהחליף תוך פחות מ-2 דקות, בהתבסס על פלטפורמת Windows 10 המוכרת. תוכנה ידידותית למשתמש כוללת פונקציות הוראה וניווט כדי להדריך את המשתמשים צעד אחר צעד. תצוגה בזמן אמת של נתיב העבודה הופכת את הפעולה לפשוטה ואינטואיטיבית, ומפחיתה ניחושים.
ראיית CCD זמינה כאופציה לדיוק מיקום משופר. פלטפורמת ההפעלה ניתנת להתאמה ויכולה להתאים באופן גמיש לגבהים ולהעדפות שונות של מפעילים, תוך מזעור עייפות. זה מקצר את תקופת ההכשרה הכוללת למשמרת אחת בלבד אפילו עבור עולים חדשים בסביבת מכונות ציפוי של קו ייצור PCB. תמיכה בריבוי שפות ומדריכי וידאו מובנים מבטיחים שימושיות לצוותים גלובליים. ממשק מסך המגע ממזער עוד יותר שגיאות תפעול ביעילות.
מערכת ציפוי שסתומים כפולים מתקדמת
מערכת הציפוי במכונת הציפוי הקונפורמלית של pcba משתמשת בעיצוב שסתומים כפול המתאים ל-PCBA מורכבים יותר ותרחישי יישום מגוונים הדורשים גמישות. עיצוב מודולרי מאפשר החלפה מהירה של גופי שסתומים שונים עבור מוצרים שונים תוך פחות מ-2 דקות. ציר U והטיה אופציונליים מקלים על ציפוי אפילו עבור צורות PCBA מורכבות עם אזורים שקשה להגיע אליהם.
מנורת UV מובנית למצב עבודה ויזואלי אינטואיטיבי במהלך הפעולה. ראיית CCD היא אופציה לדיוק תת-מילימטר. שסתומים ספציפיים כוללים H-808 עבור נקודות אטום עדינות על חלקים קטנים עם ריסוס יתר נמוך, H-818 עבור סרטי מאווררים רחבים על שטחים גדולים יותר, ו-H-828 עבור שכבות עבות בזרימה גבוהה. זה מפחית את בזבוז החומרים ב-20-30% ותומך בחומרים בעלי VOC נמוכים ביעילות. הוא מספק מגן אחיד ברמת IP67 במכונת ציפוי קו הייצור של PCB לאמינות המוצר משופרת.
| מִפרָט
| מכונות ציפוי קונפורמיות סלקטיביות | ||||
| דֶגֶם | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| מספר שסתומים | 2 (שסתום האטומיזציה 1 ראש, שסתום דיוק 1 רֹאשׁ) | 2 (שסתום האטומיזציה 1 ראש, שסתום דיוק 1 רֹאשׁ) | 2 (שסתום האטומיזציה עם 2 ראשים) | 4 (שסתום האטומיזציה 2 ראשים, שסתום דיוק 2 ראשים) |
| שיטת בקרה | מחשב + כרטיס בקרת תנועה | |||
| מספר צירים | X, Y, Z | X, Y, Z, U | X, Y, Z | X, Y, Z |
| גודל PCB | 50*50~450*460 מ'מ | |||
| הנעת ציר | מנוע סרוו מיובא + מודול בורג כדור | |||
| ניקוי אוטומטי של שסתומים | עם מיכל לחץ 5L | |||
| ספק כוח | AC 220V±10%, 50/60HZ, 2.2KW | |||
| מֵמַד | L910*W1600*H1700mm | |||
| משקל נטו | 1000 ק'ג | |||

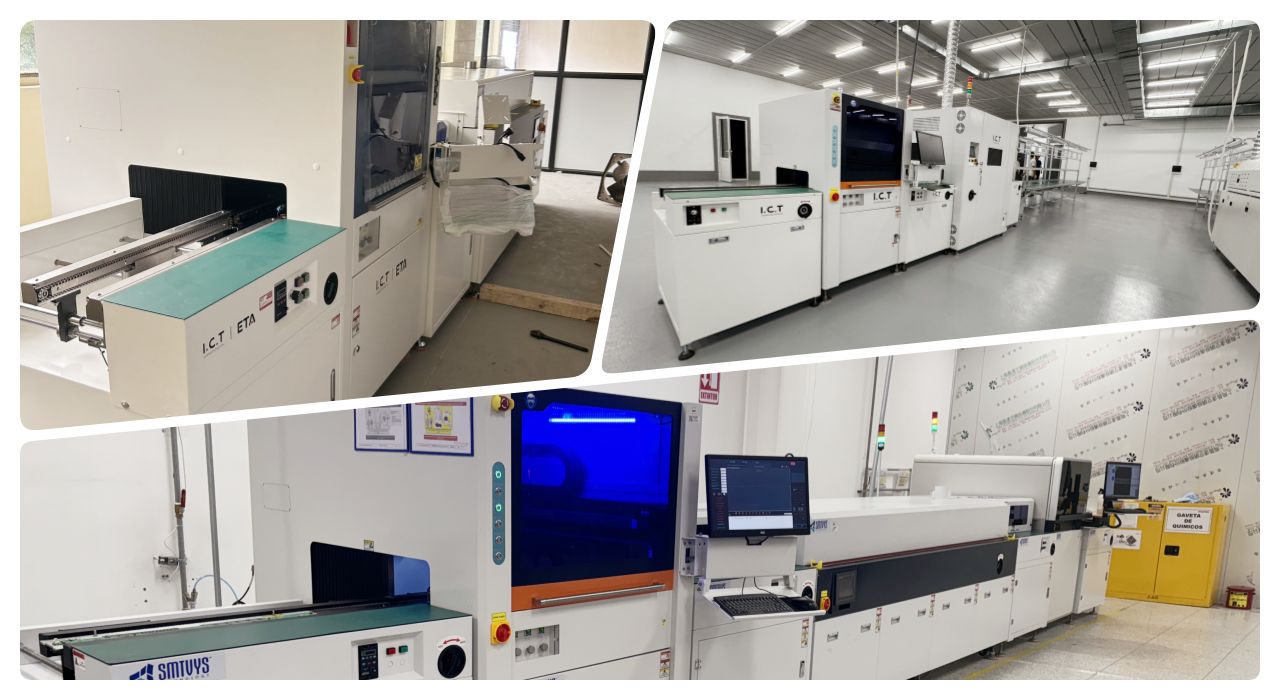

| קו ציפוי רשימת ציוד
קו ציפוי ה-PCBA שלנו מציע כלים מתקדמים להגנת לוח יעיל ומדויק. קו הציפוי האוטומטי לחלוטין כולל מכונת ציפוי סלקטיבית ליישום מדויק, תנור אשפרה לגימורים עמידים, AOI לבדיקות איכות, הרמה וסנפר לטיפול חלק ומערכת מסועים לייצור חלק.
קו ציפוי PCBA איכותי זה מבטיח פעולה יציבה, ציפוי אמין אטום לאבק, עמיד למים וחסין פיצוץ, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה משפר את הפרודוקטיביות למשימות ציפוי מגן.
| שם המוצר | ייעוד בקו ציפוי PCBA |
|---|---|
מחיל ציפוי מגן מדויק על לוחות מעגלים להגנה אטומה בפני אבק, עמיד למים והגנה מפני פיצוץ. | |
מקשה ציפויים עם אור IR או UV, מבטיח הגנה עמידה וחזקה. | |
מעביר מעגלים בצורה חלקה דרך קו הציפוי לעיבוד יעיל. | |
מספק ומאחסן PCB עבור קו הייצור, מבטיח קלט ופלט חלקים. | |
| ציפוי קונפורמי AOI | בודק את איכות הציפוי ומזהה פגמים כדי להבטיח סטנדרטים גבוהים. |
| סרטון הצלחת לקוחות
המסע האירופי של מהנדס ICT - SMT Solution for Automotive Electronics,' המהנדס המנוסה שלנו נוסע ללקוח אירופאי מוביל המתמחה באלקטרוניקה לרכב, במיוחד לוחות מחוונים לרכב. הלקוח רכש קו ציפוי PCBA שלם הכולל את מכונת הציפוי pcba conaformal יחד עם מעמיס PCB, תנור אשפרה UV, ומגזין פריקת PCB עם כיסויי ציוד נוסף ומגזין PCB מוכרים ומגזין חוצץ. מפרק NG/OK עבור בקרת איכות מלאה המהנדס מבצע התקנה יסודית, כוונון מדויק והדרכה מפורטת על תפעול, תחזוקה ופתרון בעיות במהלך שלב הייצור של הניסיון, הוא מזהה ומתקן את כל הבעיות באופן מיידי כדי להשיג אתחול חלק ואיכותי בזמן הקצר ביותר האפשרי. יישומים.
| שירותים והדרכה
ICT מציעה שירותי התקנה מלאים, איתור באגים ותחזוקה שוטפת עבור מכונת הציפוי הקונפורמלית של pcba כדי להבטיח ביצועים לטווח ארוך. הצוות שלנו מספק תוכניות הדרכה מקיפות המכסות תכנות, תפעול יומי, שגרות ניקיון ופתרון תקלות נפוצות - זמינות באתר או באמצעות הפעלות מרוחקות. אנו מספקים תשובות מהירות לכל בעיה בייצור עם תמיכת מומחה.
סיוע באתר מבטיח ייצור ניסיון חלק ומינימום שיבושים. עזרה מרחוק תמיד נגישה באמצעות וידאו או טלפון. חלקי חילוף מצוידים במלאי לזמינות מיידית. ביקורות סדירות ואופטימיזציה של תהליכים עוזרים למקסם את היעילות במכונת ציפוי קו הייצור של PCB. קורסי רענון שומרים על הצוות שלך מעודכן ומוסמך. אנו מספקים גם שדרוגים לחומרי ציפוי חדשים לפי הצורך. גישה זו מבטיחה זמן השבתה של פחות מ-1% ומספקת החזר גבוה על ההשקעה בכל פעילות ב-72 מדינות ברחבי העולם.

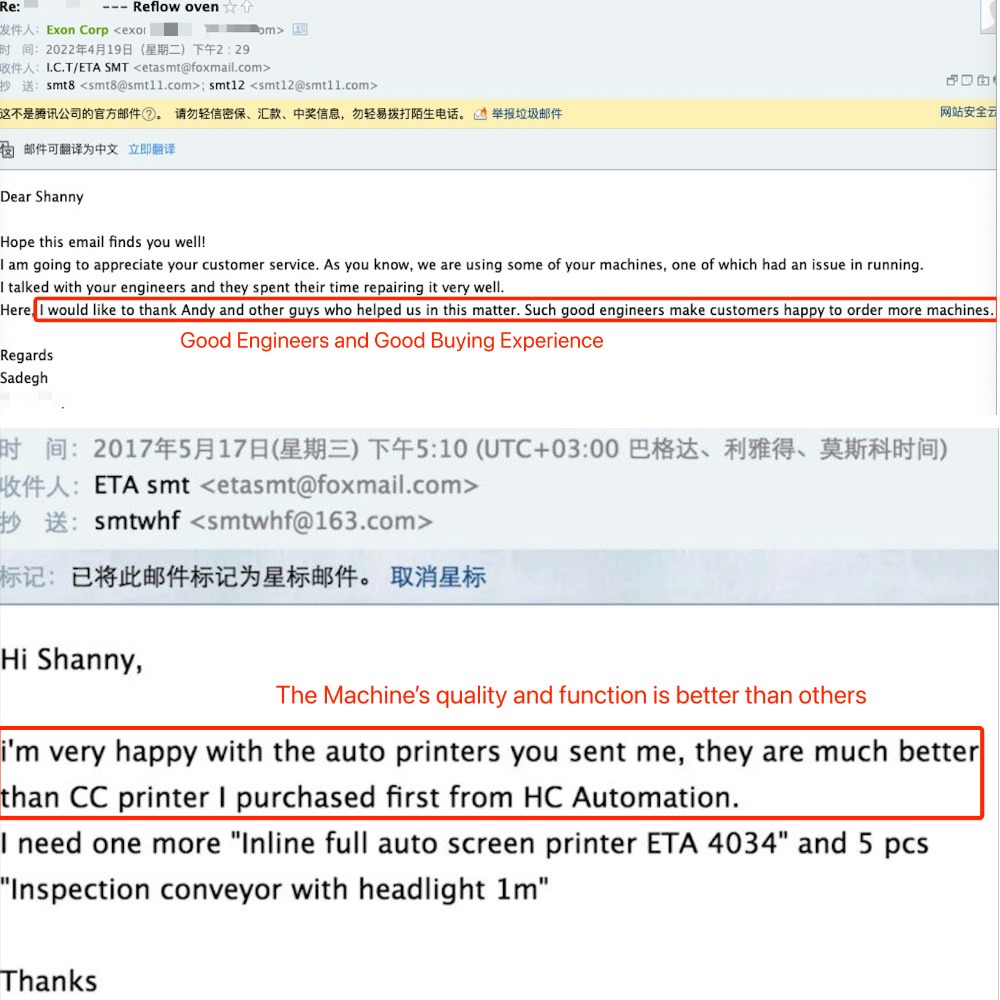

| מה לקוחות אומרים
לקוחות משבחים באופן עקבי את המהנדסים המיומנים שלנו על המומחיות המקצועית שלהם, העזרה המהירה של המומחים וההדרכות המטופלות הניתנות במהלך ביקורים אירופיים באתר. הם מאוד משבחים את מכונת הציפוי הקונפורמלית של pcba על מתן שכבות ריסוס אחידות ללא פגמים ומהירות מרשימה על לוחות רכב מורכבים. שיטת האריזה הבטוחה והמתחשבת מבטיחה שהציוד מגיע במצב מושלם בכל פעם.
התגובה המהירה שלנו לשאלות ולבעיות מקלה על כל דאגה מיידית. זה מעלה משמעותית את תקני התפוקה והאיכות הכוללים. רבים מדגישים את התחבורה האמינה, המבנה העמידות והחלפות השסתומים היעילות כנקודות חוזק מרכזיות. עבור מכונת ציפוי קו הייצור של PCB, הלקוחות מציינים כיצד היא עולה על הציפיות בדייקנות, הפחתת פסולת וקלות השילוב בקווים קיימים.
| הסמכות ותקנים
מכונת הציפוי conaformal pcba מחזיקה בגאווה ב-CE עבור תאימות לבטיחות, RoHS עבור ידידותיות לסביבה, ו-ISO9001 עבור מערכות ניהול איכות מקיפות. ברשותנו מספר פטנטים המכסים תכונות חדשניות כמו עיצובי שסתומים מודולריים ותוכנות עריכת נתיבים מתקדמות.
בדיקות פנימיות קפדניות נערכים בכל יחידה על מנת להבטיח מוצרים בטוחים, ירוקים ובעלים ברמה הגבוהה ביותר העומדים בתקנים עולמיים. הסמכות אלו מאששות את המחויבות הבלתי מעורערת שלנו למצוינות ואמינות בתחום מכונות ציפוי קו הייצור של PCB, ומעניקות ללקוחות ביטחון מלא בעמידה ברגולציה ובביצועי המוצר ברחבי העולם.
| אודות חברת ICT ומפעל
ICT מבצעת מחקר ופיתוח משלה יחד עם יכולות ייצור מלאות, ומעסיקה 89 אנשי צוות מסורים במתקן מרווח של 12,000 מ'ר. גדלנו במהירות מאז הקמתנו ב-2012, וכעת משרתים למעלה מ-1,600 לקוחות מרוצים ב-72 מדינות עם פתרונות SMT מקיפים.
המפעלים שלנו מיישמים תהליכי איתור איכות קפדניים ומערכות ניהול איכות מוצרים חזקות כדי להבטיח עקביות ומצוינות. אנו מכסים מגוון רחב של תחומים כולל SMT, ציפוי ותמיכה גלובלית בייצור אלקטרוניקה. השילוב של אסטרטגיות גלובליזציה ושירותים מקומיים מאפשר לנו לספק פתרונות מותאמים ויעילים המניעים את הצלחת הלקוח במכונת ציפוי קו הייצור של PCB ומעבר לכך.
