ICT-W2
I.C.T
| כַּמוּת: | |
|---|---|
| מכונת הלחמה גלים אלקטרה לקו ייצור DIP

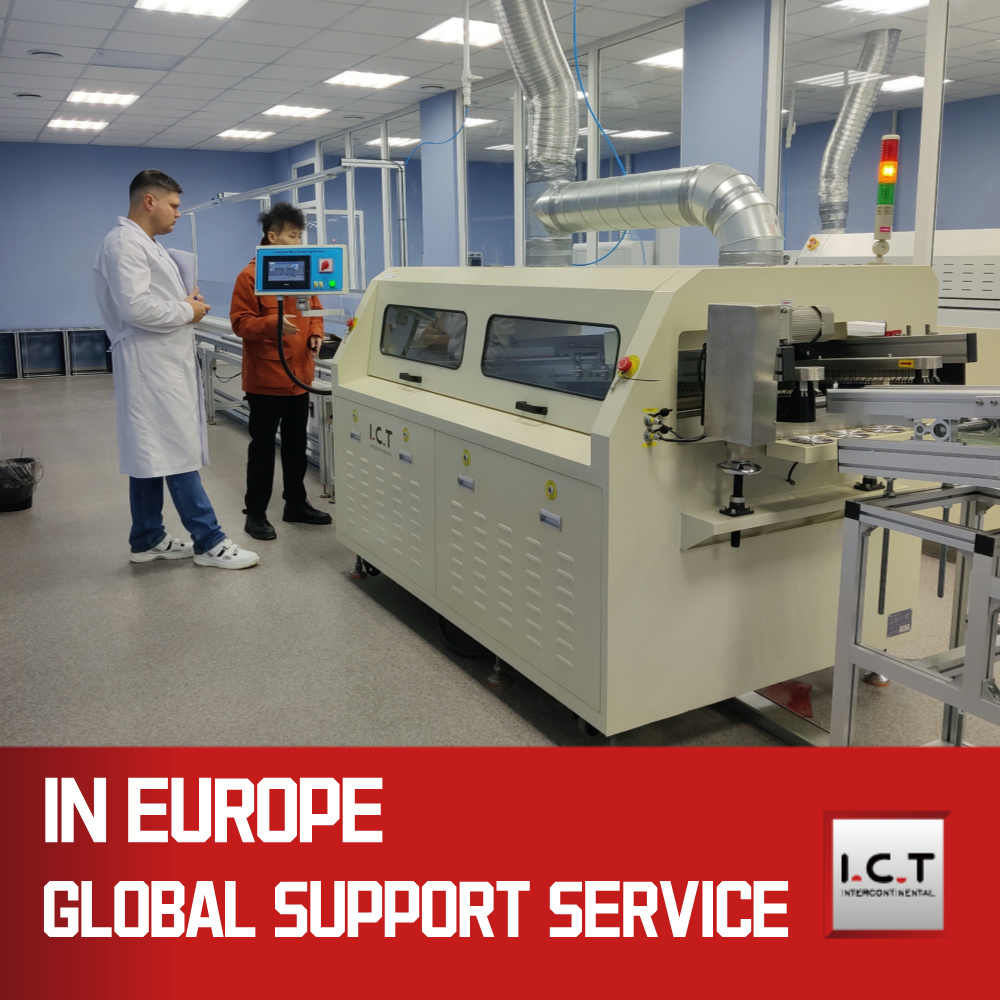

מכונת הלחמת הגל ICT Electra היא ציוד הלחמת הגל המוכח לקווי ייצור THT מודרניים וקווי ייצור DIP. מכונת הלחמת גל אלקטרה משתמשת בזרבובית קורודה יפנית לבקרת שטף מכונת הלחמת גל מדויקת ואזורי חימום עצמאיים אופקיים כדי להשיג הרטבה מושלמת דרך מרכיבי החור. עיצוב חסכוני באנרגיה שומר על פעולה רגילה על 7kW בלבד בעוד שמערכת חנקן אופציונלית מספקת מפרקים נטולי תחמוצת. עם יישומים מוצלחים במפעלי רכב, מד חכם ומפעלים תעשייתיים ברחבי העולם, מכונת הלחמת גלים זו של אלקטרה הפכה לבחירה המובילה כאשר לקוחות מחפשים מכונת הלחמת גל איכותית למכירה.
| תכונה
זרבובית Kuroda Seiko היפנית עם אזור אטום מתכוונן ומסנן פירמידה מספקים מכונת הלחמת גלים יציבה וחסכונית מחזור ציפוי שטף אחרי מחזור. מד זרימה דיגיטלי ושסתום יציב בלחץ ממזערים את הפסולת ושומרים על ניקיון החדר - מושלם להפעלה רציפה של מכונת הלחמת גל אלקטרה בקווי THT בנפח גבוה.
הגנה עצמאית של צד שלישי מטמפרטורת יתר בתוספת PLC+PID בקרת לולאה סגורה יוצרים שכבות בטיחות מרובות. ניטור בזמן אמת ועצירת חירום אוטומטית מגנים על מפעילים וציוד הלחמת גל במהלך פעולה של 24 שעות בקווי ייצור DIP.
אזורי חימום אופקיים עצמאיים עם נתיב אוויר חם סגור ולוחות מיישרים מבטיחים טמפרטורה אחידה לחלוטין על פני כל ה-PCB. החימום נמשך כ-15 דקות בלבד וההספק הרגיל נשאר על 7kW - המערכת היעילה ביותר מבין ציוד הלחמת גל דומה עבור טכנולוגיית דרך החור.
| רשימת ציוד קו DIP
| דֶגֶם | W4 | W3 | W2 |
| מידות: (מ'מ) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| משקל (ק'ג) | כ-1500 ק'ג | כ-1200 ק'ג | כ-790 ק'ג |
| ספק כוח | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| כוח הפעלה | 32 קילוואט | 24 קילוואט | 16 קילוואט |
| הפעלה כוח | 12 קילוואט | 9 קילוואט | 7 קילוואט |
| מערכת בקרה | Plc | ||
| מערכת ריסוס | |||
| שיטת שידור | מנוע צעדים | ||
| לחץ ריסוס | 0.25Mpa--0.4Mpa | ||
| זרימת לוקס | 10--100 מ'ל/דקה | ||
| קוטר פליטה | Φ200 מ'מ | ||
| קיבולת פליטה | 25 מ'ר לדקה | ||
| מערכת חימום מראש | |||
| מצב חימום מראש | אוויר חם | ||
| מצב שליטה | PID + SSR | ||
| אזור חימום מוקדם | 4 | 3 | 2 |
| אורך חימום מוקדם | 1800 מ'מ | 1600 מ'מ | 1200 מ'מ |
| טמפ' חימום מוקדם | (טמפרטורת החדר)-250 מעלות צלזיוס | ||
| זמן חימום (דקות) | כ-15 דקות (הגדרה של 150 מעלות צלזיוס) | ||
| מערכת מסוע | |||
| גודל PCB: LxW (mm) | מינימום: 80x60 מ'מ; מקסימום: 400x300 מ'מ | ||
| מהירות המסוע | 0-2000 (מ'מ/דקה) | ||
| גובה מסוע | 750+/-20 (מ'מ) | ||
| אֶצבַּע | טופר וו כפול (סטנדרטי) | ||
| בקרת רוחב מסוע | באופן ידני | ||
| זווית מסוע | 4 ~ 7 מעלות | ||
| מערכת הלחמה | |||
| בסגנון סיר הלחמה | כונן מנוע מכני | ||
| חומר סיר הלחמה | טיטניום מלא (FT סטנדרטי) | ||
| טמפרטורת סיר הלחמה | 300 מעלות צלזיוס | ||
| קיבולת סיר הלחמה | 350 ק'ג ללא עופרת | 300 ק'ג ללא עופרת | 250 ק'ג ללא עופרת |
| אַחֵר | |||
| מערכת ניקוי אצבעות | מִברֶשֶׁת | ||
| רשימת ציוד קו DIP
קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| סרטון הצלחת לקוחות
מהנדסי תקשוב יצאו לאורוגוואי כדי להתקין ולהזמין את מכונת הלחמת גל אלקטרה עבור יצרנית מונים חכמים. הלקוח מפעיל קו ייצור DIP בנפח גבוה והיה זקוק להלחמה יציבה ללא עופרת עבור PCB מורכבים עם חלקים גדולים. לאחר שהצוות שלנו השלים את ההתקנה והדרכת המפעיל, המכונה הגיעה למהירות מלאה עם הספק ריצה של 7kW בלבד ואיכות מפרקים מושלמת. הלקוח שיתף סרטון המראה את מכונת הלחמת גל אלקטרה פועלת בצורה חלקה בקו הייצור של ה-THT שלו, תוך שבחים על עלות האנרגיה הנמוכה, התחזוקה הקלה והתמיכה המצוינת לאחר המכירה. פרויקט המונה החכם הזה של אורוגוואי הפך להתייחסות מוצלחת עבור קווי DIP רבים באמריקה הלטינית.
| שירותי מומחים והדרכה
ICT מציעה תמיכת מחזור חיים מלאה לכל מכונת הלחמה גלים של אלקטרה - מתכנון קו והתקנה באתר ועד להכשרת מפעילים מקצועית ושירות טכני עולמי 7×24. הצוות המנוסה שלנו מבטיח שציוד הלחמת הגל שלך וכל קו ה-THT פועלים ביעילות מרבית ללא סיכון.
| שבחי לקוחות
לקוחות ברחבי העולם משבחים את מכונת הלחמת גל אלקטרה על יציבותה הסלעית, צריכת החשמל הנמוכה ביותר ותוצאות הלחמה מושלמות על רכיבים גדולים. הם אוהבים במיוחד את התגובה הגלובלית המהירה, אריזת היצוא החזקה והערך יוצא הדופן בחיפוש אחר מכונת הלחמה גלים למכירה.
| אישורי איכות
כל מכונת הלחמת גל ICT Electra נושאת אישורי CE, CCC, UL, RoHS ו-ISO9001 בתוספת פטנטים רבים של המצאות, העומדות במלואן בתקני הבטיחות והסביבה המחמירים ביותר עבור קווי ייצור THT מודרניים.
| אודות חברת ICT ומפעל
ICT היא ספקית פתרון מקצועית של קווי ייצור SMT ו-DIP עם למעלה מ-25 שנות ניסיון. המפעל 12,000㎡ שלנו בדונגגוואן מעסיק 89 עובדים כולל 20 מהנדסים. אנו מתכננים ומייצרים את כל ציוד הליבה בבית ומשרתים יותר מ-1600 לקוחות ב-72 מדינות. ניהול איכות קפדני וחדשנות מתמשכת הופכים אותנו לשותף המהימן ביותר עבור מכונת הלחמת גל אלקטרה בעלת ביצועים גבוהים ברחבי העולם.
