SS-330
I.C.T
| כַּמוּת: | |
|---|---|

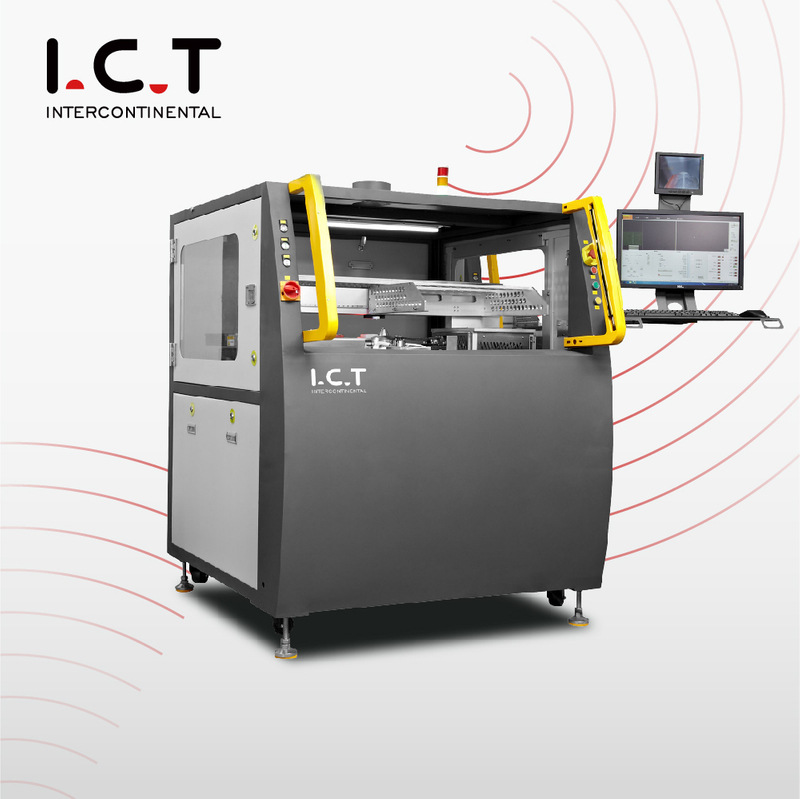

| סקירה כללית של מכונת גלי הלחמה סלקטיבית
מכונת הלחמת גל סלקטיבית ICT, שעוצבה ונבנתה במלואה במפעל שלנו בדונגגוואן, היא תהליך הלחמת גל סלקטיבי אופליין עבור מפעלים בעלי תערובת גבוהה ובנפח בינוני הדורשים גמישות מבלי לוותר על האיכות. ה-PCB נשאר דומם לחלוטין בעוד שגב אלומיניום יצוק קל נוצה - הפועל על סרוו ומסילות דיוק של Panasonic - מספק שטף והלחמה בדיוק היכן שצריך תוך 1.5 שניות בלבד לנקודה. חימום חנקן מוטבע מייצר חיבורים בהירים במראה כמעט ללא פסולת. המפעילים מגדירים כל פרמטר - נתיבים, טמפרטורות, נפח ריסוס, גובה גלים - על מסך מגע גדול של Windows ומאחסנים אינסוף תוכניות לשינויים מיידיים. כיול גלים אוטומטי, CCD חי, שסתום סילון גרמני וסיר טיטניום הופכים את מכונת הלחמת גל סלקטיבית זו לסוס עבודה אמיתי 24/7.
| רשימת ציוד קו DIP
שסתום דופק גרמני בתדר גבוה יורה נקודות מיקרו של שטף נמוך של מוצקים (<10%) שניתן לחזור עליהם עד 0.02 מ'מ. מיכל בלחץ בתוספת מד זרימה דיגיטלי שומרים על לחץ איתן גם כאשר המיכל כמעט ריק. שאריות מחליקות לתוך מגש נשלף לניקוי של שתי שניות. פנאומטיקה יפנית SMC ומדדים קדמיים הופכים את הבדיקות היומיות ללא מאמץ. משאבת חילוץ אוטומטית מבטיחה אספקה מתמדת. מערכת שטף דיוק זו מפעילה כל כרית בצורה מושלמת במכונת הלחמת גלים סלקטיבית.
IR תחתון מתכוונן לחלוטין הוא סטנדרטי; הסעה עליונה של אוויר חם או IR נוסף אופציונלי. פריסת רשת פתוחה בתוספת בידוד עבה בטמפ' גבוהה מפזרת חום באופן אחיד על פני כל הלוח. תנורי חימום ומנועי פלאג-אין מובחרים פועלים בשקט וללא כלים במשך שנים. לוחות יוצאים מופעלים בצורה מושלמת וללא עיוותים, מוכנים לחיבורים ללא רבב במחזורים של 1.5 שניות.
משאבה אלקטרומגנטית גרמנית וסיר טיטניום יוצרים גל מיני יציב בסלע שלעולם לא נסחף או דולף. בקרת זרימת N2, טמפרטורת הלחמה, גובה גלים וכיול אוטומטי ישירות ממסך המגע. חנקן משולב מספק פילטים בהירים במראה ולמעשה אפס סחט. מסכי לייזר גובה, חרירי ניקוי עצמי, ו-900 שעות של וידאו מאוחסנים לצורך מעקב. זהו הלב הבלתי שביר של כל מכונת הלחמת גל סלקטיבית.
מסוע גלילה תלת חלקי בתוספת מהדקי צד/עליון פניאומטיים מחזיקים לוחות עד 20 ק'ג ללא דום. מסילות כבדות וסרוו בעלי דיוק גבוה מזיזים את ה-PCB בצורה חלקה מתחנה לתחנה. מכלולים עבים או דו צדדיים ברורים בקלות. נבנה לעבודה ללא הפסקה בכל תהליך הלחמת גל סלקטיבי במצב לא מקוון.
PLC עם אישור CE, חיווט Cat-6 וקישוריות MES מלאה מספקים תגובה מהירה בזק ואמינות חסינת כדורים. אשפים מודרכים, עריכות מבוססות תמונות, זיהוי חרירי אוטומטי ותפריטים מרובי שפות גוזרים את זמן האימון. אבחון מרחוק מאפשר למכונת הלחמת גל סלקטיבית להרוויח מסביב לשעון.
מסך מגע צבעוני גדול, מדריכים שלב אחר שלב, תצוגה מקדימה של CCD חיה בלחיצה אחת והתראות קוליות הופכים את הפעולה לפשוטה. מעבר מיידי בין אנגלית, סינית, יפנית או רוסית. אורות מגדל מותאמים אישית ושדרוגי Wi-Fi מודיעים לכולם מבלי לעזוב את הרצפה.
| מִפרָט
| מכונת הלחמת גל סלקטיבית מקוונת | ||||
| דֶגֶם | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| מודולרי מקוון | ספריי + חימום מראש והלחמה | ספריי + חימום + הלחמה | ספריי + חימום + הלחמה + הלחמה | ספריי + חימום + הלחמה + הלחמה + הלחמה |
| מערכת הלחמה | ||||
| כמות זרבובית | 1 | 1 | 2 | 3 |
| כמות סיר הלחמה | 1 סט | 1 סט | 2 סטים | 3 סטים |
| סיר כפול (אופציה) | N/a | אוֹפְּצִיָה | אוֹפְּצִיָה | אוֹפְּצִיָה |
| כוח סיר הלחמה | 2.35 קילוואט | 2.35 קילוואט | 4.70 קילוואט | 7.05 קילוואט |
| מערכת שטף | ||||
| מיכל אחסון שטף | 1L | 1L | 2L | 2L |
| תמיכה בשטף | אזעקת שטף, אוטומטית | |||
| זרבובית ריסוס | שסתום סילון של גרמניה (ריסוס ספוט וקו) 1 סט | |||
| גודל פיית ריסוס | 130um (אפשרות 180um, 210um) | |||
| מהירות ריסוס | 0~20 מ'מ/שנייה | |||
| מהירות תנועה של זרבובית ספריי | 0 ~ 400 מ'מ/שניות | |||
| מערכת חימום מראש | ||||
| מצב חימום מראש | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR |
| אזור חימום מראש | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| אזור חימום מוקדם | אוויר חם למעלה: 2, IR תחתון: 1 | |||
| כוח חימום מוקדם תחתון | מקסימום 12 קילוואט | |||
| כוח חימום מוקדם העליון | מקסימום 6 קילוואט | |||
| זמן חימום | כ-15 דקות (הגדרה 150℃) | |||
| מצב שליטה | PC+PLC | |||
| מערכת הובלה | ||||
| גודל PCB (עם מתקן) | 120*60~500*500 מ'מ | |||
| החלפת PCB | באינטרנט | |||
| פינוי עליון PCB | 120 מ'מ | |||
| גובה תחבורה | 900 ± 20 מ'מ | |||
| רוחב הובלה | 60~500 מ'מ | |||
| מידות: מ'מ | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| מִשׁקָל | כ: 800 ק'ג | כ: 1200 ק'ג | כ: 1300 ק'ג | כ: 1500 ק'ג |
| רשימת ציוד קו DIP
חבר את מכונת ההלחמה הסלקטיבית שלך עם קו ה-DIP האוטומטי המלא של ICT - החזית המושלמת לייצור THT במיקס גבוה. החבילה הסופית כוללת מכניס DIP במהירות גבוהה למיקום רכיבים מדויקים לחלוטין, מעמיס גלים תואם SMEMA שמזין לוחות בצורה חלקה לתהליך הלחמת גל סלקטיבי אופליין, פורק גלים עדין הלוכד PCB מוגמרים ללא לחץ, וחגורת הרכבה מבוקרת לבדיקה סופית וטאצ'-up. כל המודולים מאושרים CE, נבנו בתוך הבית, ותוכננו להחלפות במהירות הבזק במחזורים של 1.5 שניות. עם רכזות גלובליות של חלקי חילוף ותמיכה באתר ב-72 מדינות, ה-ICT שומר על כל זרימת החור שלך - מהחדרה ועד הלחמה סלקטיבית - פועלת ביעילות מקסימלית ובמינימום עלות
| שם המוצר | ייעוד בקו DIP |
|---|---|
מיקום אוטומטי של רכיבים על גבי PCB עם דיוק עבור קו ייצור DIP. | |
ממיס הלחמה ליצירת חיבורים מוצקים על גבי PCB במהלך תהליך התוספת של THT. | |
מחיל הלחמה באופן סלקטיבי על אזורים ספציפיים להרכבת THT מדויקת | |
| AOI מוטבע לאחר גל | בודק חיבורי הלחמה וליקויי מיקום על PCB המורכב DIP. |
| סרטון הצלחת לקוחות
בתחילת 2025 טס ספק גדול של מותג מצלמות וייטנאמי לקבלה סופית של מכונת ההלחמה הסלקטיבית החדשה שלהם. המהנדסים שלנו העמיסו את לוחות הייצור האמיתיים שלהם, הפעילו מחזורים מלאים של 1.5 שניות בזמן שהלקוח צפה במפרקי THT מושלמים נוצרים בשידור חי ב-CCD, ואז אימנו את הצוות שלהם במשך יומיים שלמים על תכנות, טיפול יומיומי ופתרון בעיות. הם השאירו 100% מוכנים להגיע לנפח ביום שבו הארגז הגיע - דוגמה נוספת לשותפות הגלובלית האמיתית של ICT.
| שירות והדרכה מקצועיים
מקבלת מפעל וארגזים ועד להתקנה, הפעלה ותמיכה לכל החיים, סיפקנו אותך בכל העולם. עשרים מהנדסים בכירים בתוספת צוותים מקומיים ב-72 מדינות מעבירים הדרכה באתר או מרחוק בכל עת שתזדקק לכך. מחסני חלקי חילוף בשלוש יבשות וקווים חמים אמיתיים 24/7 שומרים על תהליך הלחמת גל סלקטיבי במצב שיא במשך עשרות שנים.
| שבחי לקוחות
לקוחות כל הזמן אומרים לנו שהמהנדסים שלנו סבלניים, חדים, ואכפת להם באמת מהצלחתם. הם אוהבים את דיוק השטף המדויק, את הגל היציב ואת המהירות שבה מכונת הלחמת הגלים הסלקטיבית משלמת על עצמה בתשואות גבוהות יותר ובאפס עיבוד חוזר במחזורים של 1.5 שניות. ארגזי ייצוא מגיעים ללא רבב, ותיקונים מרחוק באותו יום הפכו את הקונים הראשונים לשותפים לכל החיים ברחבי העולם.
| אישורי תעשייה
כל מכונת הלחמת גל סלקטיבית נושאת אישור בטיחות CE, תאימות ל-RoHS, מערכת איכות ISO9001, ופטנטים מרובים על שסתומי סילון, משאבות וכיול לייזר. סימנים מהימנים גלובליים אלה מוכיחים שאתה מקבל טכנולוגיה בטוחה, ירוקה שנבחנת בקרב שאתה יכול לסמוך עליה בכל מקום.
| אודות חברת ICT ומפעל
מאז 2012 גדלנו לקמפוס חדיש בגודל 12,000 מ'ר עם 89 חברי צוות, 20 מהנדסים מסורים ו-8 סניפים גלובליים. הכל - מו'פ, ייצור, הרכבה ובדיקות צריבה - מתרחש בתוך הבית. אנו משרתים למעלה מ-1,600 מפעלים ב-72 מדינות עם פתרונות SMT ו-THT סוהר-key, וכל מכונת הלחמת גל סלקטיבית יוצאת מגובה בבדיקה קפדנית ובמערכות איכות מוכחות.
