ICT-3CBM
I.C.T
| כַּמוּת: | |
|---|---|

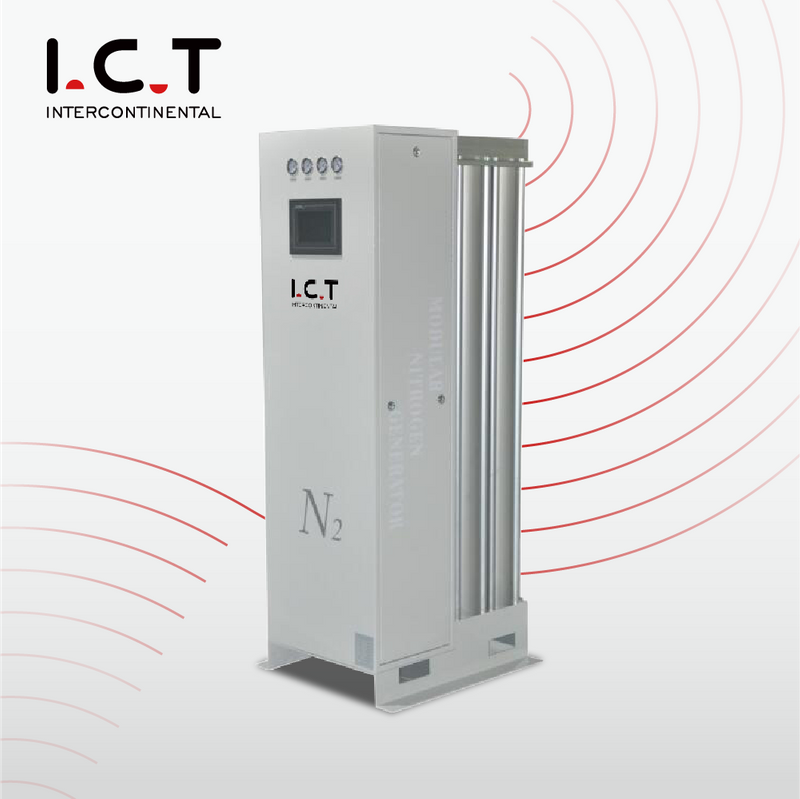

| סקירה כללית של מחולל חנקן
מחולל החנקן נועד לספק גז חנקן בטוהר גבוה עבור זרימה חוזרת של SMT, הלחמת גלים ותהליכי אלקטרוניקה רגישים. באמצעות טכנולוגיית PSA (Pressure Swing adsorption), המחולל מפריד בין חמצן לאוויר, ומייצר חנקן בטוהר של עד 99.999%. ניטור בזמן אמת ובקרת שסתומים אוטומטית שומרים על תפוקה יציבה, מפחיתים את זמן ההשבתה ומבטיחים עקביות בתהליך. מחוללי גז חנקן ICT משתלבים בצורה חלקה עם קווי ייצור SMT ו-PCB, ומספקים אספקת גז אמינה ליישומי ייצור אלקטרוניקה בנפח גבוה ודיוק.
סופח סטנדרטי, ייצור מודולרי;
מיתוג שסתומים נשלט אוטומטית על ידי בקר הניתן לתכנות;
ניטור מקוון של טוהר החנקן;
חנקן לא מוסמך מאוורר אוטומטית;
המתנה אוטומטית ללא שימוש בחנקן;
תצוגה מקוונת בזמן אמת של מצב עבודת השסתום.
יישומים בתעשייה האלקטרונית: זרימה מחודשת של SMT
| פָּרִיט | ICT-3CBM | ICT-5CBM | ICT-30CBM | ICT-35CBM | ICT-40CBM |
| ייצור חנקן | 2Nm3/h | 4.3Nm3/h | 32Nm3/h | 36Nm3/h | 42Nm3/h |
| טוהר חנקן | 99.999.% | 99.99% | |||
| לחץ אוויר | 0.7~0.8MPa | ||||
| לחץ חנקן | 0.6~0.7MPa | ||||
| רַעַשׁ | 70dB | ||||
| כּוֹחַ | AC220V, 50HZ/60HZ, 0.35KW | ||||
| מערכת בקרה | מסך מגע+plc | ||||
| צריכת אוויר | 0.3 מ'ר לדקה | 0.7 מ'ר לדקה | 3.2 מ'ר לדקה | 3.6 מ'ר לדקה | 4.2 מ'ר לדקה |
| מיכל גז תואם | מיכל גז מובנה | ||||
| גודל מכונה (מ'מ) | 570*630*1690 | 735*630*1690 | 1930*630*1690 | 2090*630*1690 | 2140*630*1840 |
| משקל מכונה | 180 ק'ג | 260 ק'ג | 350 ק'ג | 750 ק'ג | 800 ק'ג |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
חנקן בטוהר גבוה הוא קריטי לתהליכי זרימה חוזרת של SMT והלחמת גלים.
ICT מספקת מחוללי גז חנקן כחלק מפתרונות ייצור SMT, DIP וציפויים מלאים. אינטגרציה נכונה מבטיחה אספקת גז אחידה לציוד ההלחמה, משפרת את איכות ההלחמה, מפחיתה חמצון ותומכת בייצור PCB מתמשך. הגנרטורים מתאימים למעבדות, קווי ייצור ויישומי אלקטרוניקה בעלי ערך גבוה.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטעין PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/מדפסת הזרקת דיו |
| מכונת ניקוי SMT | משמש לניקוי PCB, סטנסילים, מתקנים, חרירים וכו'. |
| מכונת ניתוב PCB בלייזר | חתוך את ה-PCBA למוצר הסופי |
| סרטון הצלחת לקוחות
עבור לקוח אמריקאי המייצר מודולי טעינת USB עבור מערכות ישיבה למטוסים, ICT סיפקה מחולל חנקן כדי להבטיח אספקת גז יציבה לזרימה חוזרת והלחמת גלים. טוהר חנקן עקבי הפחית את החמצון, שיפר את אמינות מפרקי ההלחמה והבטיח תקני איכות בדרגת תעופה וחלל. מהנדסי ICT סייעו בהתקנה, באינטגרציה של מערכות ובהכשרת מפעילים כדי לשמור על ייצור חלק ולמקסם את יעילות התהליך.
| תמיכה בשירות והדרכה
אספקת חנקן אמינה משפיעה ישירות על עקביות ההלחמה ותפוקת ה-PCB. ICT מסייע ליצרנים לשלב מחוללי גז חנקן בקווי ייצור SMT, ומספק זרימת גז יציבה עבור תנורי זרימה חוזרת, הלחמת גלים ומערכות ציפוי. ניטור בזמן אמת, אוורור אוטומטי ובקרות ניתנות לתכנות מפחיתים את סיכוני התהליך ושומרים על פעולות רציפה ואיכותיות של הרכבת PCB.
| משוב לקוחות
ICT מספקת תמיכה מקצה לקצה עבור מחוללי חנקן, כולל התקנה, כיול והדרכה תפעולית. מהנדסים עוזרים ללקוחות לייעל את זרימת החנקן, לשמור על רמות טוהר ולהבטיח אינטגרציה עם ציוד ייצור. תמיכה באתר מבטיחה פעולה ללא הפרעה ומפחיתה את זמן ההשבתה תוך שמירה על איכות הלחמה וייצור עקבית.
| אישורים ותקנים
כל מחולל חנקן עובר בדיקות איכות קפדניות לתפוקת טוהר, בקרת לחץ ואמינות תפעולית. מערכת ה-PSA המודולרית, שסתומי הדיוק והחיישנים נבדקו כדי להבטיח ביצועים עקביים. אישורי CE, RoHS ו- ISO9001 מאשרים עמידה בתקנים בינלאומיים. ICT מספקת פתרונות יצירת חנקן אמינים המתאימים ליישומי SMT וייצור אלקטרוניקה רגישים.
| אודות חברת ICT ומפעל
ל- ICT למעלה מ-25 שנות ניסיון במתן ציוד לייצור אלקטרוניקה ופתרונות תהליכים. החברה מפתחת פתרונות SMT, DIP, ציפוי, רובוט, הרכבה ואספקת גז. עם צוותי מו'פ, ייצור והנדסה פנימיים, ICT תומך בלקוחות מתכנון, אספקה, התקנה, הדרכה ואופטימיזציה של תהליכים. משרת יותר מ-1,600 לקוחות ב-72 מדינות, ICT מסייע ליצרנים לשמור על מערכות ייצור יציבות, איכותיות ויעילות.
