ICT-SR300
I.C.T
| כַּמוּת: | |
|---|---|

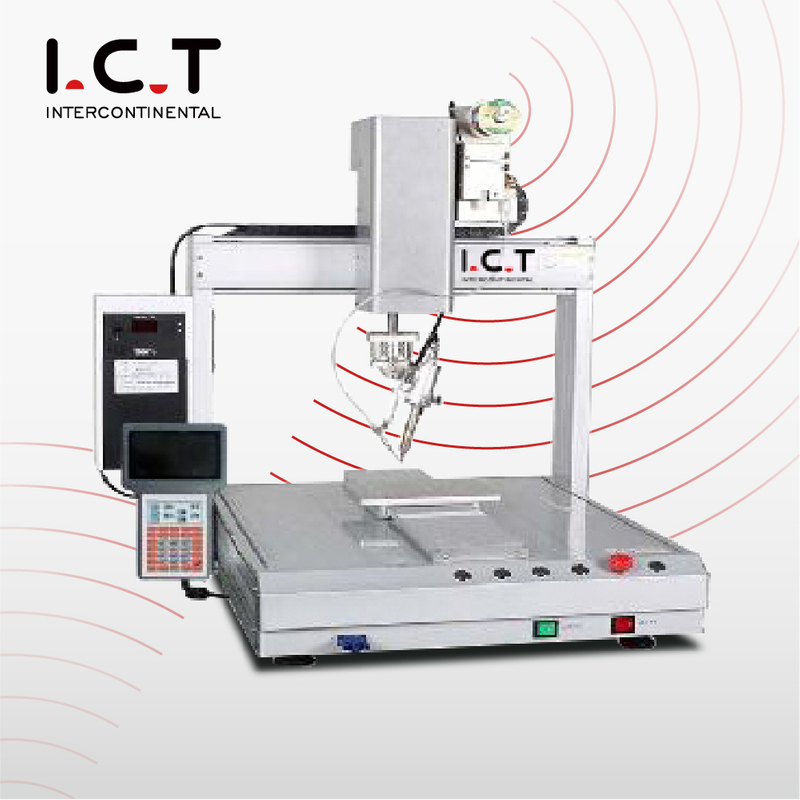

| סקירת רובוט הלחמה אוטומטית
רובוט ההלחמה האוטומטי מ-ICT מתוכנן להלחמה מדויקת וניתנת לחזרה של PCBs ומודולים אלקטרוניים. זמין בתצורות של פלטפורמה אחת עם ראש יחיד או 5 צירים, הוא משלב הזנת חוטים אוטומטית, תנועה מרובה צירים וחימום מהיר לחיבורי הלחמה אחידים. מפעילים יכולים לתכנת נתיבים, להתאים את קצבי הזנה ולנטר את האיכות באמצעות מערכת מצלמות אופציונלית. מתאים להגדרות שולחניות או אינטגרציה מלאה של קו SMT, הוא משפר את יעילות הייצור, מפחית את העבודה ומבטיח תפוקה עקבית באיכות גבוהה.
| תכונה של רובוט הלחמה אוטומטי
תכנות קל
משתמשים יכולים לתכנת עד 200 נקודות הלחמה לכל PCB תוך פחות מ-5 דקות. נתיבים, זמני שהייה וקצבי הזנה ניתנים להתאמה, וניתן לאחסן עד 10 תוכניות למעבר מהיר בין סוגי PCB שונים.
הלחמה אמינה בחום יציבה
חימום אינדוקציה בתדר גבוה מגיע לטמפרטורת עבודה במהירות ושומר על ±1°C. כל מחזור יכול להלחים 100+ נקודות בצורה מהימנה, ומבטיח אחידות על פני מכלולי PCB צפופים.
מידני לסטנדרטי
הלחמה ידנית מומרת לרצפים אוטומטיים שניתן לחזור עליהם. קואורדינטות דיגיטליות עם דיוק של ±0.1 מ'מ מפחיתות טעויות אנוש ביותר מ-90%, ומבטיחות עקביות אצווה לאצווה.
הזנת הלחמה מדויקת מפרקים מושלמים
חוט (0.6-1.2 מ'מ) ניזון במהירות של 1-50 מ'מ לשנייה עם דיוק של ±0.02 מ'מ. שאריות שטף והצפת הלחמה ממוזערות. כל מפרק עובר בדיקה, מה שמבטיח תשואה גבוהה הן עבור לוחות שולחניים והן עבור PCB קו SMT.
קצה נקי באיכות עקבית
טיפים מנוקים אוטומטית כל 5 דקות או לאחר 50 חיבורים. חוטי אוויר וחוטי פלדה מסירים חמצון ושאריות, מאריכים את חיי הקצה ב-50% ושומרים על איכות הלחמה עקבית לייצור בנפח גבוה.
| מפרט רובוט הלחמה אוטומטי
| מפרט | I.CT-SR300 | I.CT-SR530 | I.CT-SR250D | I.CT-SR250DD |
|---|---|---|---|---|
| מספר פלטפורמה | 1 | 1 | 2 | 2 |
| מספר ראש | 1 | 2 | 1 | 2 |
| כוח חימום | 150 וואט | 300W | 150 וואט | 300W |
| מקסימום גודל PCB | 300×300 מ'מ | 500×300 מ'מ | 250×250 מ'מ לכל פלטפורמה | 250×250 מ'מ לכל פלטפורמה |
| מהירות תנועה מקסימלית | ציר X,Y: 600-800 מ'מ/שנייה, ציר Z: 400 מ'מ/שנייה, ציר R: 300°/s | ציר X,Y: 600-800 מ'מ/שנייה, ציר Z: 400 מ'מ/שנייה, ציר R: 300°/s | ציר X,Y: 600-800 מ'מ/שנייה, ציר Z: 400 מ'מ/שנייה, ציר R: 300°/s | ציר X,Y: 600-800 מ'מ/שנייה, ציר Z: 400 מ'מ/שנייה, ציר R: 300°/s |
| קצה הלחמה נקי | חוט פלדה ולחץ אוויר (אופציונלי: ניקוי מברשת מסתובבת) | חוט פלדה ולחץ אוויר (אופציונלי: ניקוי מברשת מסתובבת) | חוט פלדה ולחץ אוויר (אופציונלי: ניקוי מברשת מסתובבת) | חוט פלדה ולחץ אוויר (אופציונלי: ניקוי מברשת מסתובבת) |
| חוט הלחמה | חוט הלחמה 0.6~1.2 מ'מ | חוט הלחמה 0.6~1.2 מ'מ | חוט הלחמה 0.6~1.2 מ'מ | חוט הלחמה 0.6~1.2 מ'מ |
| מהירות הזנת הלחמה | 1~50 מ'מ לשנייה | 1~50 מ'מ לשנייה | 1~50 מ'מ לשנייה | 1~50 מ'מ לשנייה |
| דיוק חוזר | ±0.02 מ'מ | ±0.02 מ'מ | ±0.02 מ'מ | ±0.02 מ'מ |
| טווח טמפרטורה | טמפרטורת החדר – 500 מעלות צלזיוס | טמפרטורת החדר – 500 מעלות צלזיוס | טמפרטורת החדר – 500 מעלות צלזיוס | טמפרטורת החדר – 500 מעלות צלזיוס |
| דיוק טמפרטורה | ±1°C | ±1°C | ±1°C | ±1°C |
| מצב נהיגה | מנוע צעד | מנוע צעד | מנוע צעד | מנוע צעד |
| מצב שליטה | תליון ללמד | תליון ללמד | תליון ללמד | תליון ללמד |
| לחץ אוויר | 4.5~6 ק'ג/סמ'ר | 4.5~6 ק'ג/סמ'ר | 4.5~6 ק'ג/סמ'ר | 4.5~6 ק'ג/סמ'ר |
| ספק כוח | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| מֵמַד | 750×650×880 מ'מ | 780×660×770 מ'מ | 930×650×880 מ'מ | 1280×750×950 מ'מ |
| מִשׁקָל | בערך 60 ק'ג | בערך 70 ק'ג | בערך 80 ק'ג | בערך 85 ק'ג |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת מכונות של קו ייצור SMT
קו הייצור של SMT כולל מעמיסים ופורקים של PCB, מכונות הדפסה, מערכות איסוף-ומקום, SPI, AOI, תנורי זרימה חוזרת, מסועים וציוד לניקוי לוחות. כל המכונות פועלות בתיאום כדי להבטיח זרימת עבודה חלקה, איכות עקבית ויעילות גבוהה. מהנדסי ICT מנהלים התקנה, כיול ואינטגרציה, מה שהופך את הקו לפתרון מלוכד, בעל ביצועים גבוהים המסוגל לטפל במכלולי PCB, מודולים אלקטרוניים ויישומים שולחניים.
| סרטון הצלחת לקוחות
באפריל 2026, מהנדסי ICT התקינו והכשירו מפעילים בקו SMT מלא בפורטוגל לאלקטרוניקה לרכב, כולל מודולי תאורה ובקרה לרכב. הלקוחות שיבחו את ההגדרה החלקה, זרימת העבודה היעילה וההדרכה הברורה. רובוט ההלחמה האוטומטי ששולב בקו סיפק חיבורי הלחמה מדויקים הן עבור PCB והן עבור חיבורי חוטים. משוב הדגיש את אמינות הציוד ותמיכה במומחה, המאפשר ללקוחות להשיג ייצור באיכות גבוהה ביעילות.
| הכשרה ותמיכה מקצועית
ICT מספקת תמיכה מקיפה לקווי ייצור SMT מלאים. מהנדסים מפקחים על התקנה, כיול תוכניות ויישור תהליכים. לקוחות מקבלים הדרכה מעשית המכסה תכנות, תחזוקה ופתרון בעיות. תמיכה מרחוק ותגובה מהירה מבטיחה בעיות תפעוליות נפתרות באופן מיידי, ומאפשרת ללקוחות להפעיל את הקו באופן עצמאי תוך שמירה על הלחמה מתמשכת באיכות גבוהה.
| שבחי לקוחות
לקוחות מדגישים באופן עקבי את קו SMT המשולב לאמינות ויעילות. מהנדסים מספקים הדרכה ברורה במהלך ההתקנה וההדרכה. אריזה מאובטחת מבטיחה משלוח בטוח. תמיכה טכנית מהירה פותרת בעיות באופן מיידי. הקו המלא, כולל מערכות רובוט הלחמה אוטומטיות, שומר על זרימת עבודה חלקה ותפוקה עקבית, זוכה לאמון ולשביעות רצון מלקוחות ברחבי העולם.
| ההסמכה שלנו
כל ציוד קו SMT של ICT, כולל רובוטי הלחמה אוטומטיים, מחזיק בתעודות CE, RoHS ו-ISO9001. הפטנטים מכסים חידושים בכל הקו. הסמכות מבטיחות ללקוחות לקבל פתרונות בטוחים, אמינים ותואמים לייצור PCB, המבטיחים תפוקה עקבית באיכות גבוהה בכל התהליכים המשולבים.
| אודותינו ומפעל
ICT היא ספקית פתרונות ייצור אלקטרוניקה גלובלית עם ניסיון של למעלה מ-25 שנה. החברה משרתת 1,600+ לקוחות ב-72 מדינות, ומספקת פתרונות SMT, DIP, ציפוי, רובוטיקה, הרכבה ו-PCBA מלאים. 20 המהנדסים שלנו מספקים התקנה, הדרכה, אופטימיזציה של תהליכים ותמיכה מלאה במחזור החיים. עם מספר רב של מפעלים וסניפים ברחבי העולם, בקרת איכות קפדנית וציוד מוסמך בכל קווי SMT, ICT מבטיח פתרונות ייצור אמינים, יעילים ועקביים עבור PCBs, מודולים אלקטרוניים ומכלולים שולחניים.
