ICT-A40
I.C.T
| כַּמוּת: | |
|---|---|

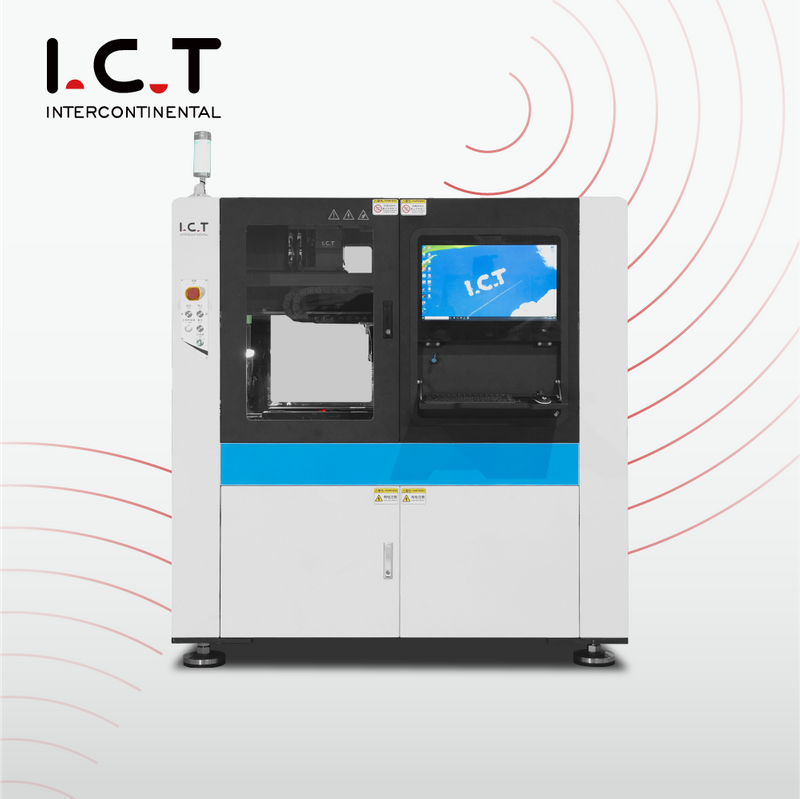

| בודק ICT A40 Flying Probe
בוחן הבדיקה המעופפת ICT A40 הוא בודק בדיקה מעופפת ברמת דיוק גבוהה עבור PCBA המשתמש בבדיקות הנעות במהירות כדי לבדוק לוחות מעגלים מורכבים ללא כל מתקן. הוא מוצא פגמים כמו מעגלים פתוחים, קצרים, רכיבים שגויים וחלקים חסרים במהירות ובדייקנות. מערכת זו משלבת טכנולוגיית הנעה מתקדמת עם מיקום בדיקה מדויק, כך שהיא משיגה גם מהירות גבוהה וגם כיסוי מעולה. התוכנה ידידותית למשתמש, תומכת בייבוא קבצי CAD ויכולה ליצור תוכניות בדיקה אוטומטית. זה גם מאפשר בדיקות פונקציונליות בהפעלה ומתחבר למערכות MES לשימוש חכם במפעל. בהשוואה לבודקי ציפורניים מסורתיים, הוא מציע הרבה יותר גמישות, במיוחד עבור אבות טיפוס, קבוצות קטנות או לוחות מורכבים. יצרני אלקטרוניקה רבים בוחרים בפתרון זה כדי לשפר את בקרת האיכות ולהפחית עלויות.
| תכונה

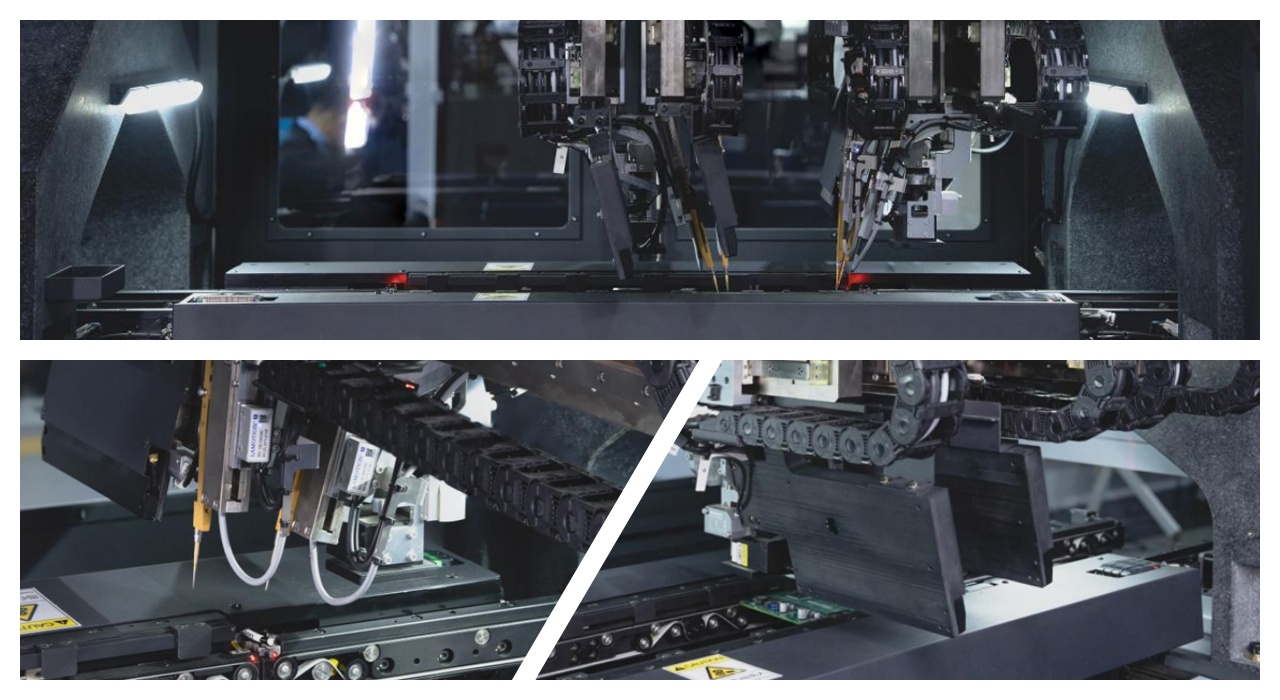

המכונה משתמשת במספר מנועי סרוו עצמאיים ובברגים כדוריים בעלי דיוק גבוה של מותגים מובילים כמו THK. בסיס השיש מספק יציבות מעולה ומפחית רעידות. עיצוב זה מאפשר תנועת בדיקה מהירה ומדויקת עם הגנה נגד התנגשות, כך שהבדיקה נשארת בטוחה ואמינה גם במהירויות גבוהות.

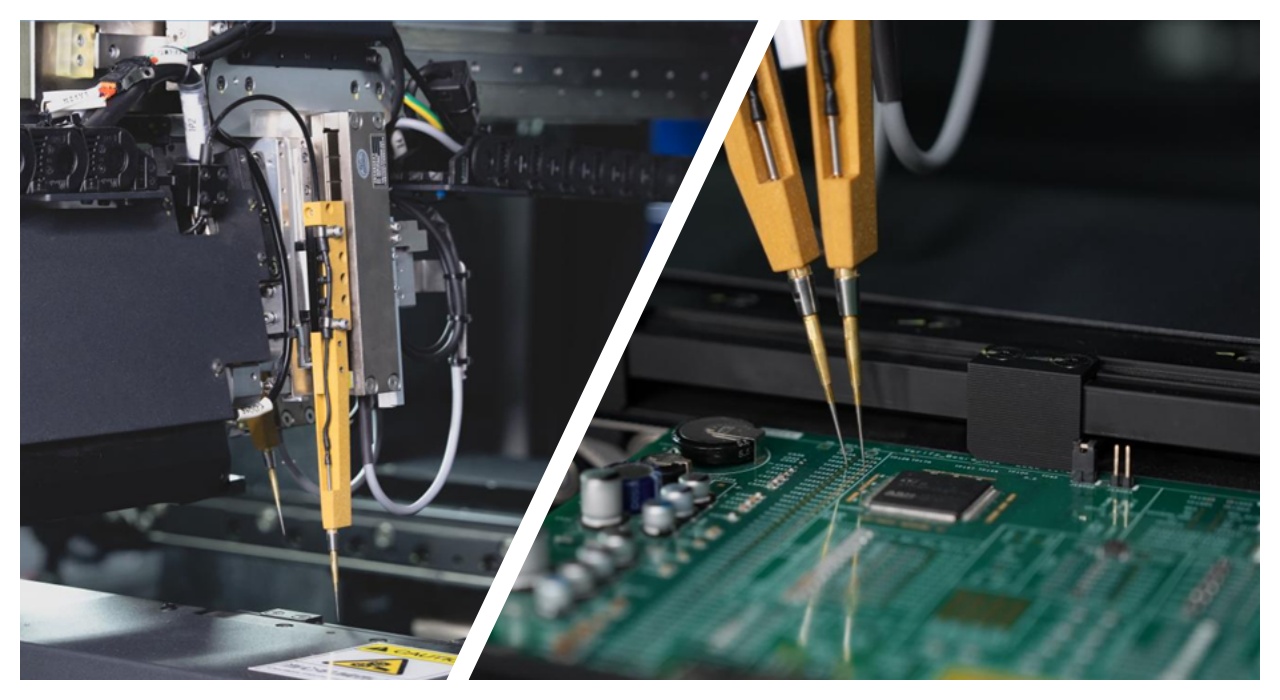

ארבעה בדיקות עליונות (אופציונליות 6 או 8) פועלות באופן עצמאי עם בקרת סרוו משלהם. נחיתה רכה ותכונות לחץ מתכווננות ממזערות כל סימן על רכיבים רגישים. המערכת מתכננת נתיבי בדיקה אופטימליים באופן אוטומטי, מה שמגביר את היעילות ומבטיח כיסוי בדיקה גבוה על לוחות PCBA צפופים.

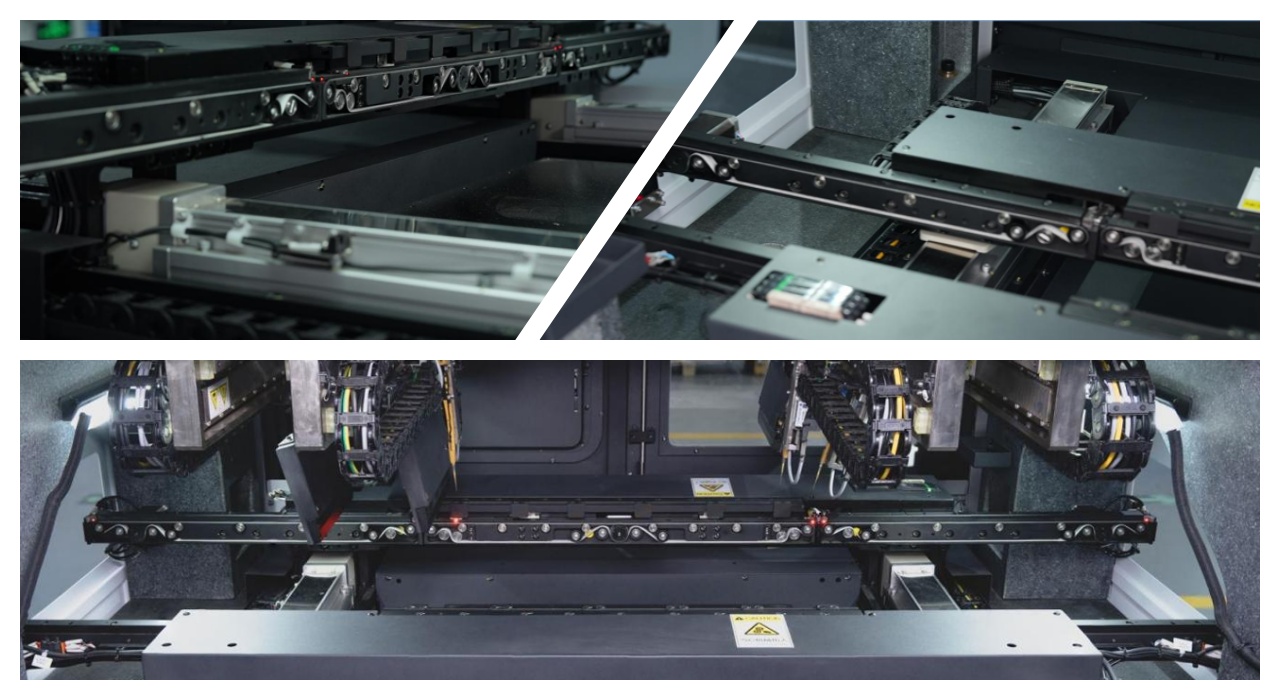

מסוע החגורה האנטי סטטי תומך בפעולה חלקה בשורה או במצב לא מקוון. חיישנים בעלי דיוק גבוה והתאמת רוחב מונעת על ידי סרוו מבטיחים מיקום מדויק של הלוח. פלטפורמת השיש הכבדה מציעה שיכוך רעידות חזק, ויוצרת בסיס יציב לתוצאות בדיקת בדיקה מעופפת עקבית ובדיוק גבוה.

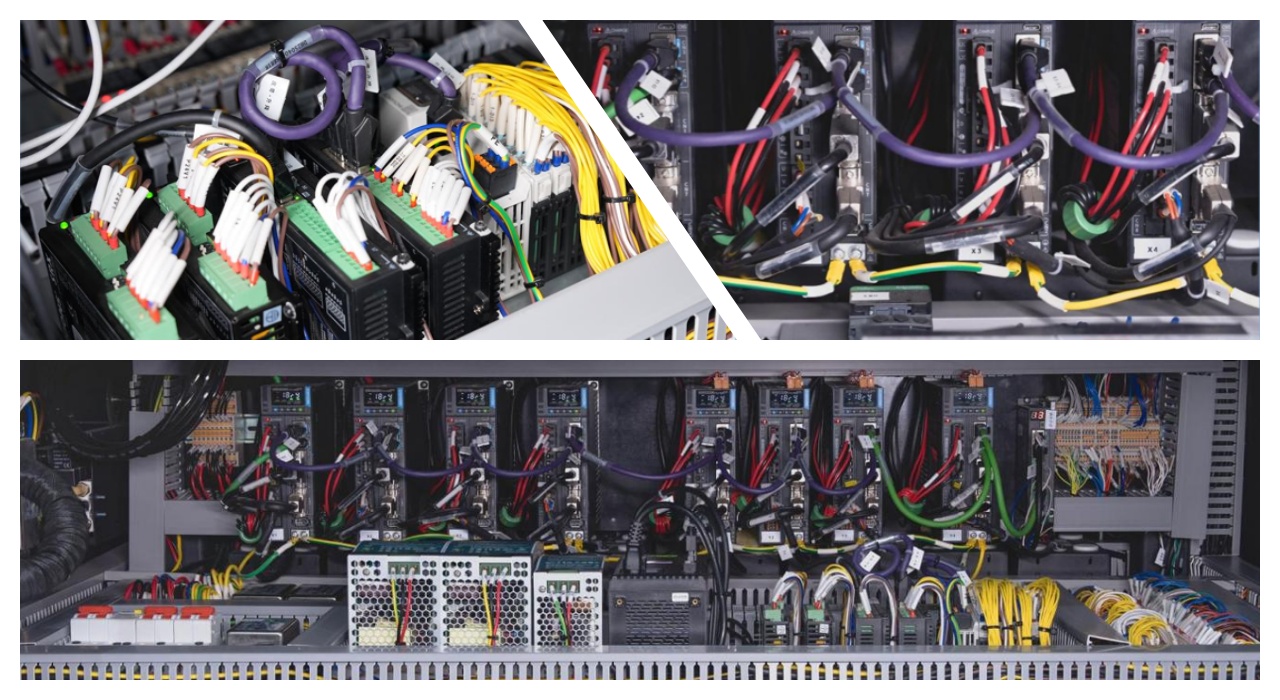

בקרה ותוכנה עוצמתיים
חומרה ברמה תעשייתית מריץ תוכנה אינטואיטיבית באנגלית ובסינית. הוא תומך בתכנות מהיר, ייבוא CAD, אופטימיזציה של בדיקות ושילוב MES. מפעילים יכולים להציג תוצאות בבירור ולטפל ב-Big Data בקלות, מה שהופך את השימוש היומיומי לפשוט ויעיל עבור צוותי הייצור.
| מִפרָט
| דֶגֶם | ICT-A40 |
מינימום צ'יפ | 0201 (0.6*0.3 מ'מ), אפשרות: 01005 |
| בדיקות | 4 בדיקות עליונות, אפשרות:6 (למעלה:4;למטה:2);8 (למעלה:4;למטה:4) |
| דרייבר XYZ | בורג כדורי |
| דיוק מיקום חוזר | ±0.02 מ'מ |
| מרווח סיכות מינימלי | 0.20 מ'מ |
| משטח מגע מינימלי | 0.15 מ'מ |
| מרחק Z | -3 מ'מ ~ 53 מ'מ |
| מקסימום אזור בדיקה | 500 מ'מ * 410 מ'מ; אפשרות: 640 מ'מ * 600 מ'מ |
| אזור בדיקה מינימלי | 50 מ'מ * 50 מ'מ |
| XY Acceration | מקסימום: 3G |
| Z Acceration | מקסימום: 20G |
| מהירות בדיקה | מקסימום 15 צעדים/שנייה |
| מַצלֵמָה | 2 מצלמות צבעוניות; (אפשרות: 4 מצלמות צבעוניות) |
| פיקסל | 12M |
| חיישן עקירת לייזר | 2 סטים; אפשרות: 4 סטים |
| רְטִיבוּת | 30%-70% |
| מצב מוטבע | שמאל (ימין) פנימה, ימין (שמאל) החוצה |
| מצב לא מקוון | נשאר בחוץ, נשאר בחוץ |
| רוחב מסוע | 50 מ'מ ~ 460 מ'מ; אפשרות: 50 מ'מ ~ 630 מ'מ |
| מֵמַד | L1450*W1400*H1450mm |
| מִשׁקָל | 1200 ק'ג |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
קו ייצור SMT אוטומטי מלא ICT כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| סיפור הצלחת הלקוח
בשנת 2025, שני מהנדסי ICT נסעו למפעל PCBA באוזבקיסטן המייצר לוחות אם למחשבים. הלקוח רכש מאתנו קו SMT ו-DIP שלם, כולל 23 מכונות כגון מדפסת משחת הלחמה, מכונת פיק-and-place, AOI V8, הלחמת גלים W2 ומערבל משחת הלחמה. המהנדסים שלנו סיימו בהצלחה התקנה באתר והכשרה מלאה. הם לימדו את צוות הלקוח כיצד להפעיל את כל הציוד בצורה בטוחה ויעילה. לאחר ההכשרה, המפעל יכול היה להפעיל ייצור באופן עצמאי באיכות יציבה ותפוקה גבוהה יותר. הלקוח היה מרוצה מאוד מהתהליך החלק ומהתמיכה המקצועית שלנו, שעזרה להם להתחיל בייצור המוני במהירות.
| הכשרה ותמיכה מקצועית
ICT מספק תמיכה מלאה מההתקנה ועד לתפעול היומיומי. המהנדסים המנוסים שלנו נוסעים ברחבי העולם כדי להתקין ציוד, לבצע הזמנה ולהעביר הדרכה מעשית במפעל שלך. אנו מלמדים את הצוות שלך כיצד לתכנת, לתפעל, לתחזק ולפתור בעיות עם בודק הגשושית המעופפת ומכונות SMT/DIP אחרות. לאחר אימון, לקוחות יכולים להפעיל את הייצור בביטחון בעצמם. אנו מציעים גם תמיכה טכנית שוטפת, אספקת חלקי חילוף וסיוע מרחוק כדי לפתור בעיות במהירות. המטרה שלנו היא סטארט-אפ אפס סיכון וביצועים אמינים לטווח ארוך לכל לקוח.
| שבחי לקוחות
לקוחות משבחים את המהנדסים שלנו על כישוריהם המקצועיים, הסבלנות וההסברים הברורים במהלך ההתקנה וההדרכה. רבים מדגישים את הדיוק והאמינות הגבוהים של בודק הבדיקה המעופפת, ומציינים שהוא מזהה פגמים במהירות מבלי לפגוע בלוחות. הם גם מעריכים את האריזה הקפדנית וההובלה הבטוחה שלנו, כך שהמכונות מגיעות במצב מושלם גם לאחר משלוח למרחקים ארוכים. לקוחות מעריכים במיוחד את התגובה המהירה שלנו לשאלות - תמיכה טכנית עונה במהירות ופותרת בעיות ביעילות, ועוזרת להם להמשיך את הייצור בצורה חלקה.
| ההסמכה שלנו
ציוד ICT עומד בתקנים בינלאומיים עם אישור CE לבטיחות, תאימות RoHS להגנת הסביבה ו-ISO9001 לניהול איכות. כמו כן, אנו מחזיקים במספר פטנטים עבור טכנולוגיות מפתח בבקרת בדיקה, נחיתה רכה ותוכנות בדיקה. אישורים ופטנטים אלו מוכיחים את המחויבות שלנו לאיכות גבוהה, אמינות וחדשנות בכל בודק בדיקה מעופפת שאנו בונים.
| אודותינו ומפעל
ל-ICT, שהוקמה בשנת 2012, יש צוות מו'פ משלה ומפעל ייצור מודרני בדונגגוואן, סין. עם 89 אנשי צוות, כולל 20 מהנדסים מנוסים, ומתקן בשטח של 12,000 מ'ר, גדלנו במהירות וכעת משרתים למעלה מ-1,600 לקוחות ב-72 מדינות. אנו מתכננים ומייצרים פתרונות SMT, DIP ו-PCBA מלאים בתוך הבית. כל מכונה עוברת תהליכי בדיקה ובקרת איכות קפדניים כדי להבטיח ביצועים מעולים וחיי שירות ארוכים. רשת מרכזי המכירות והשירות הגלובלית שלנו מספקת תמיכה מהירה ואמינה ברחבי העולם.
