רוב מפעלי ה-PCBA אינם בוחרים במכשיר הרנטגן הלא נכון - הם בוחרים את המכונה הנכונה לבעיה הלא נכונה.
אין מערכת רנטגן 'הטובה ביותר' אחת לבדיקת PCBA, רק זו שתואמת באמת את הפגמים שאתה צריך לחשוף, נפח הייצור שאתה מפעיל, והאמינות שהמוצרים שלך חייבים להשיג.
ההבנה כיצד פועלת בדיקת רנטגן באלקטרוניקה היא ההבדל בין השקעה בכלי בדיקה רב עוצמה לבין תשלום עבור יכולות שלעולם לא תשתמש בהן בפועל.
קונים רבים ניגשים לבחירת קרני רנטגן על ידי השוואת מפרטים - רזולוציה גבוהה יותר, הגדלה גבוהה יותר, מצבים מתקדמים יותר. במציאות, כאן מתחילות טעויות יקרות.

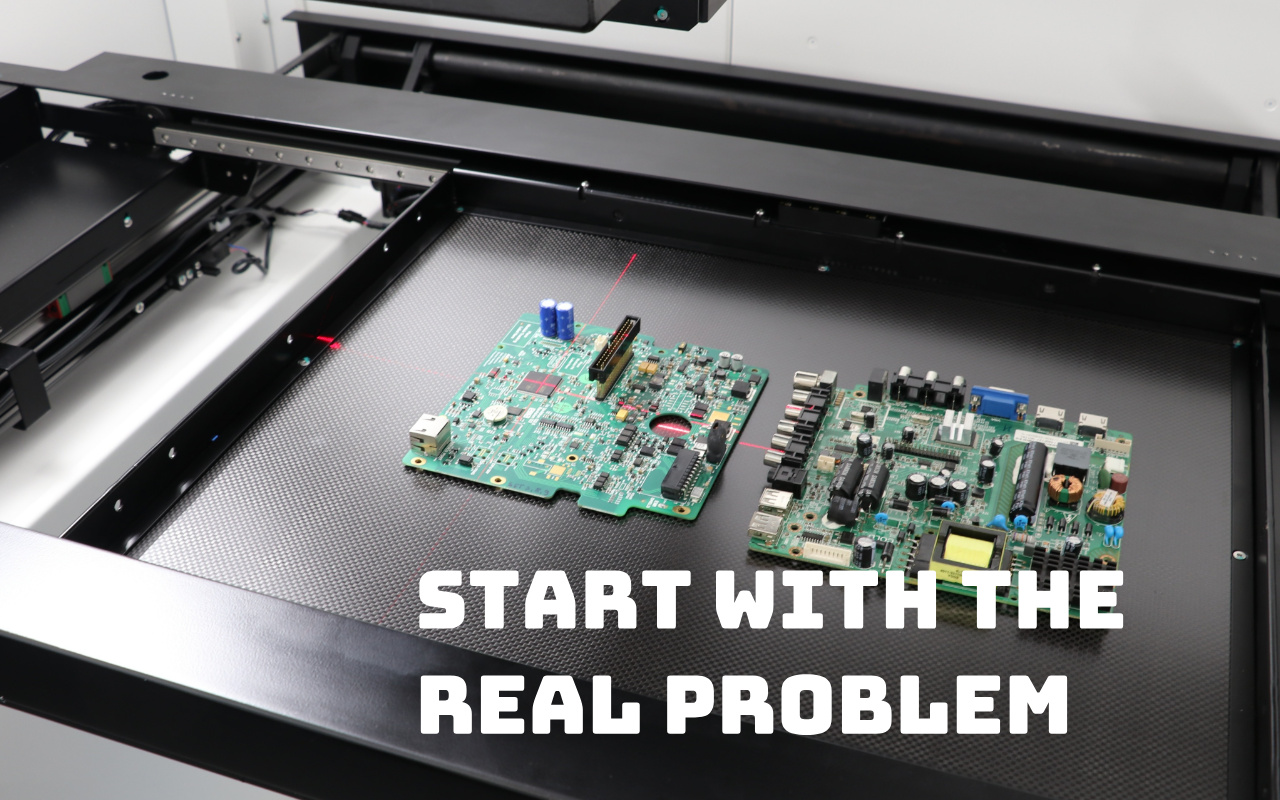

מכשיר רנטגן לא צריך להיבחר בגלל מה שהוא יכול לעשות בתיאוריה, אלא בגלל בעיות הבדיקה הספציפיות שעומד בפני קו ה-PCBA שלך בייצור היומיומי. כאשר הכלי אינו תואם לבעיה, התוצאה היא הוצאה מוגזמת על יכולת שאינה בשימוש או החמצה של הפגמים החשובים בפועל.

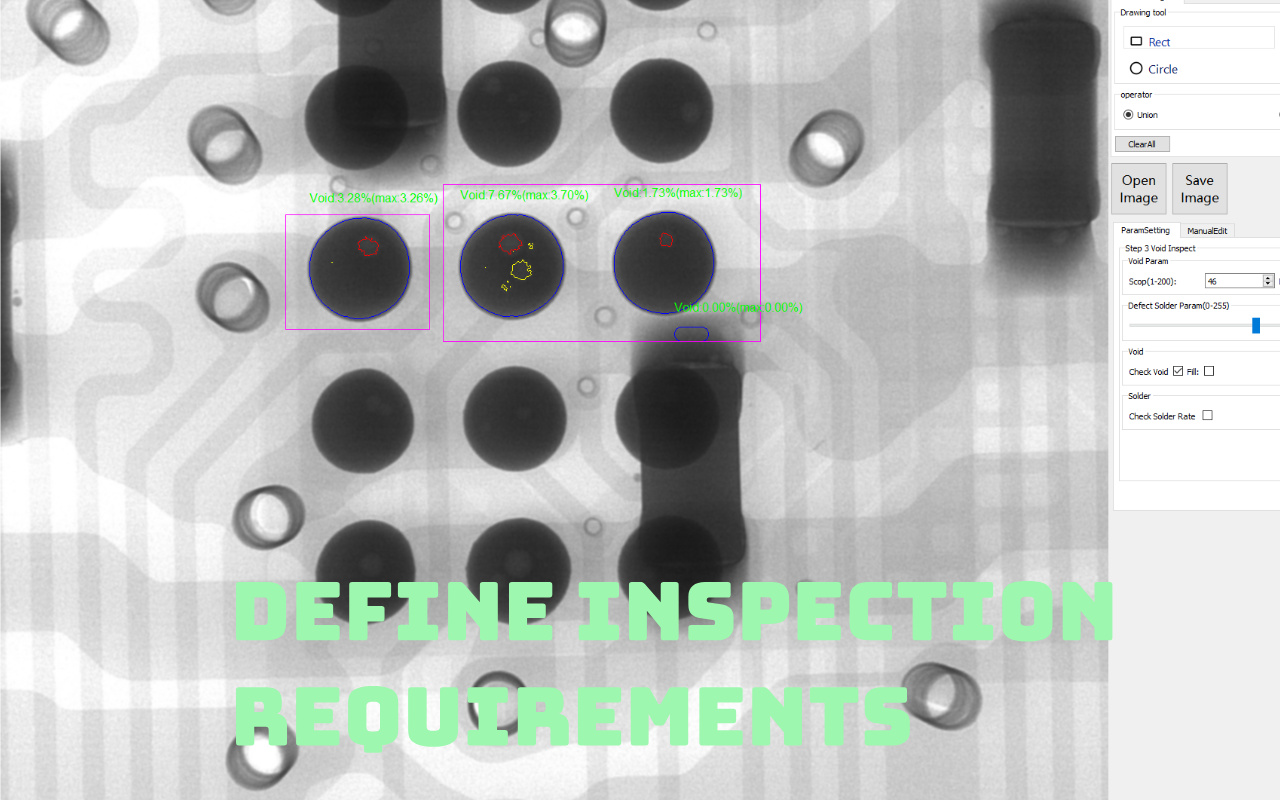

לפני שתסתכל על דגמים או מפרטים, עליך להגדיר תחילה מדוע יש צורך בבדיקת רנטגן בתהליך שלך.
אם המטרה שלך היא לכמת ריקון BGA בייצור ולהבטיח עמידה בקריטריוני הקבלה של IPC, יכולת החזרה ועקביות המדידה היא קריטית. המערכת חייבת לספק תוצאות יציבות וניתנות להשוואה בין משמרות, מפעילים ואצוות מוצרים.
ניתוח כשלים הוא משימה אחרת לגמרי. כאשר בודקים לוחות שהוחזרו או פגמים נדירים כמו ראש בכרית או סדקים מיקרו, גמישות והגדלה גבוהה הופכים חשובים יותר מהמהירות. במקרה זה, היכולת לחקור אזורים בעייתיים בלתי צפויים חשובה יותר מאשר תפוקה אוטומטית.
בדיקת רנטגן מוטבעת מתמקדת בבקרת איכות בזמן אמת . כל לוח נבדק, פגמים מתגלים באופן מיידי וניתן לתקן בעיות בתהליך לפני שהן מסלימות - גישה המתאימה היטב לייצור בנפח גבוה.
מערכות רנטגן לא מקוונות משרתות מטרה אחרת. הם אידיאליים לבדיקת דגימה, אימות NPI ופתרון בעיות מפורט כאשר עומק הבדיקה ובקרת המפעיל עולים על זמן המחזור. עבור מפעלים רבים, בדיקה לא מקוונת מספקת את האיזון הטוב ביותר בין עלות ותובנה.
ייצור בנפח גבוה מציב דרישות קפדניות לגבי זמן מחזור, אוטומציה ועקביות. כל שלב בדיקה שמאט את הקו הופך במהירות לצוואר בקבוק.
NPI וסביבות ייצור בנפח נמוך מעריכים את יכולת הסתגלות במקום זאת. היכולת להתמודד עם שינויי עיצוב תכופים, גדלי לוח מגוונים וסוגי רכיבים שונים - ללא תכנות מתמיד מחדש - חשובה לעתים קרובות יותר ממהירות גולמית.
דילוג על שלב זה הוא הדרך המהירה ביותר לשלם יותר מדי עבור יכולות בהן תשתמש רק לעתים רחוקות. לפני השוואת מפרטים או תצורות מערכת, אתה צריך תמונה ברורה של איך נראים הלוחות שלך והיכן קיימים הסיכונים האמיתיים שלך. בחירת רנטגן יעילה מתחילה תמיד במיפוי מורכבות המוצר לדרישות הבדיקה.
חבילות רכיבים שונות מציגות אתגרי בדיקה שונים מאוד. התקנים עם סיומת תחתית כגון BGA, CSP ו-LGA דורשים הדמיה ברורה של כדורי הלחמה ומדידה אמינה של חללים. חבילות QFN עם רפידות תרמיות גדולות דורשות חישוב מדויק של אחוז הריק על פני שטחי הלחמה רחבים במקום זיהוי נוכחות פשוט. לעומת זאת, ICs בגובה דק ומחברי הלחמה דרך חורים מסתמכים יותר על יכולת חדירה וניגודיות תמונה כדי לחשוף הלחמה לא מספקת, גישור או מילוי חבית לא שלם.
מכיוון שכל סוג רכיב מדגיש את מערכת הבדיקה בצורה שונה, תמהיל החבילות על הלוחות שלך קובע ישירות כמה רזולוציה, יכולת הטיה ושחזור CT אתה באמת צריך.
לא כל הליקויים הניתנים לגילוי נושאים את אותו סיכון. עבור רוב יצרני ה-PCBA, הפגמים המשפיעים באמת על האמינות לטווח ארוך כוללים ריקון מופרז או לא אחיד במפרקי הלחמה של BGA, פתחי ראש בתוך כרית שמובילים לכשלים לסירוגין, גישור נסתר או הלחמה לא מספקת מתחת לרכיבים עם סיומת תחתית, ומילוי קנה דרך לא מספק.
תקני תעשייה כגון IPC-7095 מאפשרים אחוז ריקון מסוים בהתאם לדרגת היישום, מה שאומר שהבדיקה חייבת להיות מדויקת מספיק כדי למדוד - לא רק לזהות - ריקון. יחד עם זאת, רבים מהליקויים הללו אינם דורשים אוטומטית בדיקת CT תלת מימדית מלאה. במקרים רבים, תצוגות זווית שנבחרו היטב ושיטות מדידה עקביות מספיקות כדי לבצע שיפוט מהימן ללא העלות וזמן המחזור של טומוגרפיה מלאה.

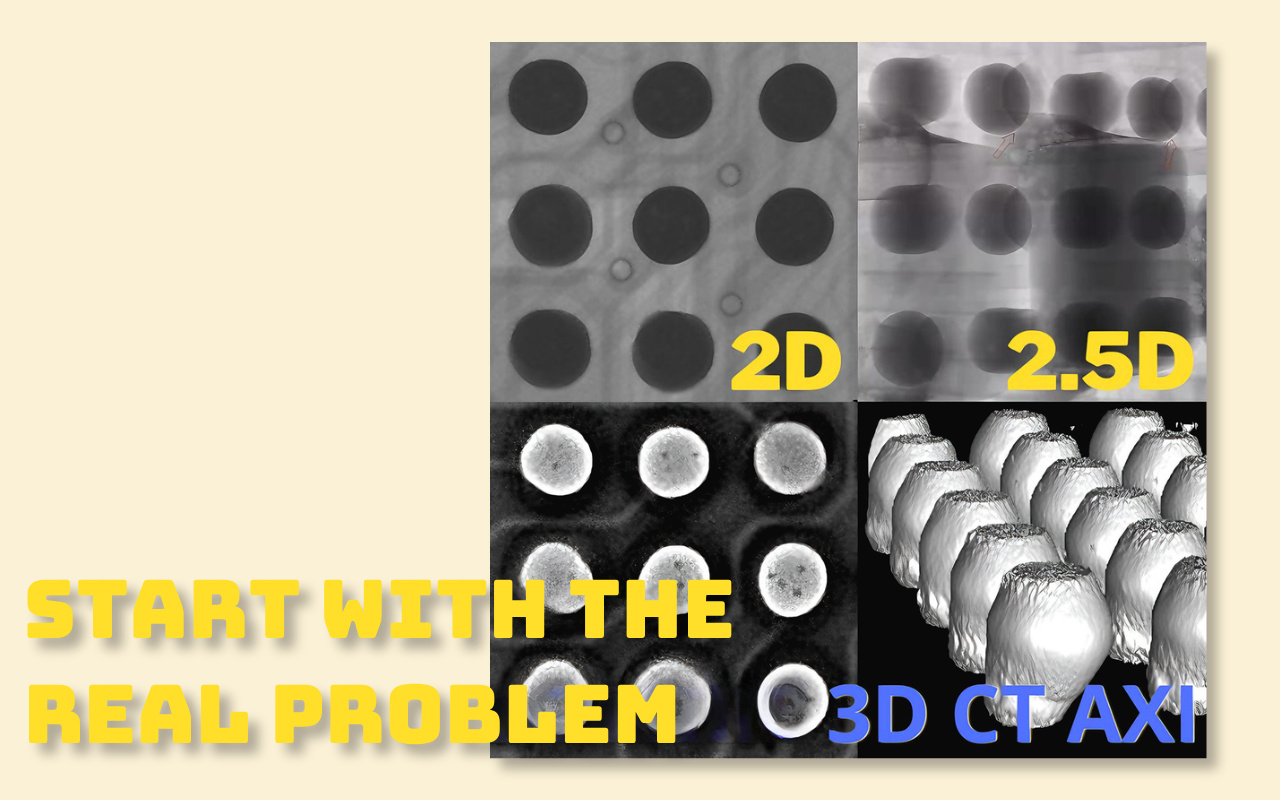

טכנולוגיית הבדיקה שתבחר תקבע את רוב שביעות הרצון שלך מהמערכת לטווח הארוך, כמו גם חלק ניכר מהעלות הכוללת שלה. המפתח הוא לא בחירת הטכנולוגיה המתקדמת ביותר שיש, אלא התאמת רמת הבדיקה לליקויים שאתה צריך לשלוט בפועל.
בדיקת רנטגן דו-ממדית מתפקדת היטב עבור זיהוי חללים בסיסיים, הערכת מפרק הלחמה חד-שכבתי וניתוח כשל כאשר תוצאות מהירות חשובות יותר ממידע עומק. הוא משמש בדרך כלל בייצור בנפח נמוך עד בינוני, בסביבות רגישות לעלות או במעבדות הנדסה בהן גמישות ומהירות גוברים על הצורך בשחזור נפחי מלא. היתרונות שלו הם מהירות בדיקה מהירה, פעולה פשוטה ועלות הכניסה הנמוכה ביותר.
צילום רנטגן 2.5D מוסיף תובנה לעומק על ידי הטיית הגלאי או הדגימה ליצירת תצוגות אלכסוניות. זה מאפשר לאתר חללים, לזהות הפרדות מפרקים נסתרות ולהעריך טוב יותר פגמים הקשורים לציר Z ללא עונש הזמן של סריקת CT מלאה. עבור קווי SMT רבים, במיוחד אלה המריצים לוחות דו-צדדיים או מתמודדים מדי פעם עם סיכוני ראש בתוך כרית, בדיקת 2.5D מספקת את האיזון הטוב ביותר בין עומק בדיקה, תפוקה ועלות.
טומוגרפיה ממוחשבת תלת מימדית מלאה היא המתאימה ביותר כאשר לא ניתן להתפשר על דיוק הבדיקה. יישומים באלקטרוניקה לרכב, רפואי או תעופה וחלל דורשים לעתים קרובות כימות ריק מדוייק במבני הלחמה מורכבים ושחזור מלא שכבה אחר שכבה לצורך אימות תהליך. בעוד ש-3D CT מספק בהירות ובטחון מדידה ללא תחרות, הוא מגיע עם עלות מערכת גבוהה יותר וזמני סריקה איטיים יותר, מה שהופך אותו למתאים ביותר לייצור מהימנות גבוהה או פיתוח תהליכים מתקדמים במקום בדיקה שגרתית בכל לוח.

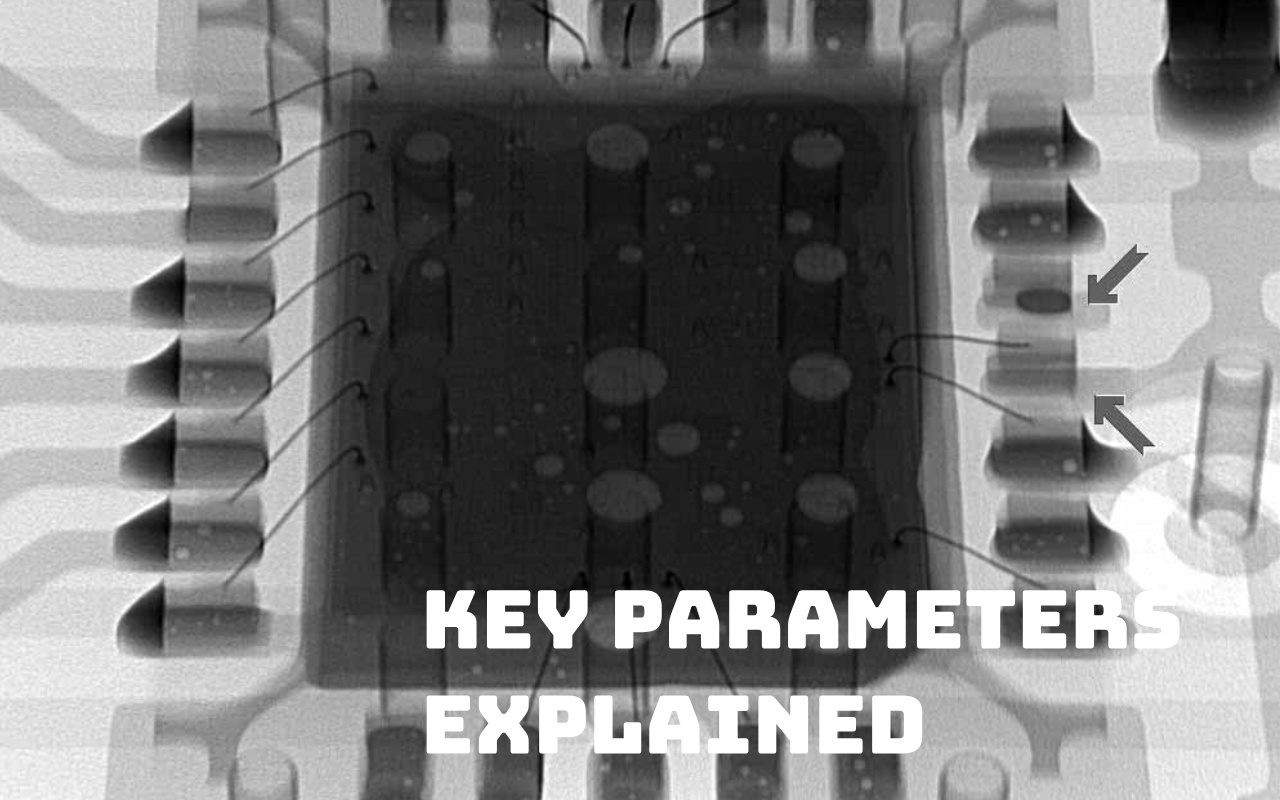

גיליונות המפרט מדגישים לעתים קרובות מספרים קיצוניים, אך ביצועי רנטגן בעולם האמיתי תלויים במידת האיזון של פרמטרי מפתח. התמקדות במפרט כותרת בודד מובילה בדרך כלל לעלות גבוהה יותר ללא תועלת בדיקה מדידה. הבנת אופן האינטראקציה בין הפרמטרים הללו היא קריטית לבחירת מערכת שמתפקדת באופן אמין בייצור PCBA יומיומי.
עבור רוב משימות בדיקת BGA, רזולוציה בטווח של 3-5 מיקרומטר כבר מספיקה, במיוחד עבור מגרשי כדור של 0.4 מ'מ ומעלה. ברמה זו, בעיות ריקון, קריסה ורוב הפרעות במפרק ההלחמה נראות בבירור וניתנות למדידה.
רזולוציה תת-מיקרונית הופכת שימושית רק בעת בדיקת מבנים עדינים במיוחד או ביצוע ניתוח כשל מתקדם. בבדיקת PCBA שגרתית, היא מציגה לעתים קרובות פשרות שעולות על היתרונות שלה. רזולוציה גבוהה יותר מפחיתה בדרך כלל את שדה הראייה, מגדילה את זמן הסריקה ומעלה משמעותית את עלות המערכת מבלי לספק רווחים פרופורציונליים ביכולת זיהוי הפגמים.
הגדלה גיאומטרית משפרת את נראות הפרטים, אך היא תמיד באה על חשבון שדה הראייה. ככל שההגדלה גדלה, אזור הבדיקה הגלוי מתכווץ, מה שאומר שנדרשות יותר תמונות כדי לכסות את אותו לוח.
עבור PCBs גדולים או מורכבים, הגדלה מוגזמת יכולה להגדיל באופן דרמטי את זמן הבדיקה ולהפחית את התפוקה. המטרה המעשית היא לא למקסם את ההגדלה, אלא לבחור רמה שתפתור בבירור את פגמי המטרה תוך מתן אפשרות לכיסוי יעיל של כל אזור הבדיקה.
כוח הצינור קובע עד כמה קרני רנטגן חודרות חומרים, אבל יותר כוח לא אומר אוטומטית תמונות טובות יותר. רמות קילו וולט גבוהות יותר שימושיות עבור לוחות עבים, רב-שכבתיים, עיצובים בעלי נחושת גבוהה, או רכיבים עם מיגון וגוף קירור.
עבור רוב יישומי PCBA, טווח הספק צינור של 90-130 קילו וולט מספק איזון יעיל בין חדירה וניגודיות תמונה. חריגה מטווח זה מפחיתה לעיתים קרובות ניגודיות במפרקי הלחמה דקים, מה שהופך חללים ופגמים עדינים לקשים יותר להבחין במקום לקלים יותר. במקרים רבים, כוח צינור מוגזם פוגע באיכות הבדיקה במקום לשפר אותה.

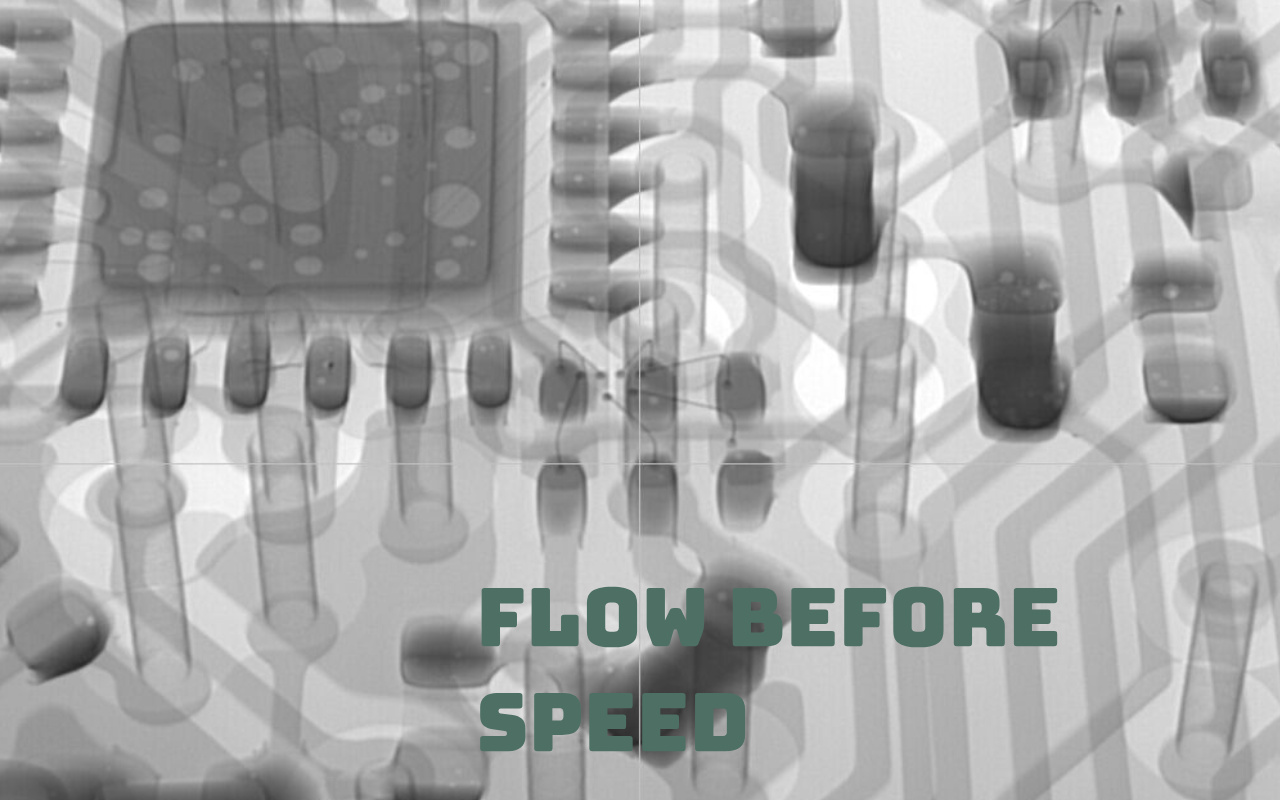

למקום שבו מערכת רנטגן ממוקמת בזרימת הייצור יש השפעה ישירה על התפוקה, אסטרטגיית הבדיקה וההחזר על ההשקעה. בעוד שצילום רנטגן מובנה נתפס לעתים קרובות כמטרה הסופית, זה לא אוטומטית הבחירה הנכונה עבור כל מפעל.
מערכות רנטגן לא מקוונות מציעות את רמת הגמישות הגבוהה ביותר. הם יכולים להתמודד עם מגוון רחב של גדלי לוח, סוגי מוצרים ומשימות בדיקה מבלי להפריע לאיזון הקווים. עם השקעה מוקדמת נמוכה יותר, דרישות תחזוקה פשוטות יותר וגישה קלה יותר למפעיל, מערכות לא מקוונות מתאימות היטב לבדיקת דגימה, אימות NPI ופתרון תקלות מפורט.
עבור מפעלים רבים, במיוחד אלה המריצים מוצרים מעורבים או נפחים מתונים, רנטגן לא מקוון מספק את כל יכולת הבדיקה הנדרשת מבלי להציג צווארי בקבוק או אילוצי פריסה חדשים.
בדיקת רנטגן מוטבעת הופכת לבעלת ערך כאשר נפח הייצור גבוה ועקבי, בדרך כלל מעל 10,000 לוחות בחודש, וכאשר נדרש משוב מיידי כדי למנוע התפשטות פגמים. במקרים אלה, בדיקה אוטומטית של כל לוח יכולה להפחית באופן משמעותי את העבודה מחדש במורד הזרם ולשפר את יציבות התהליך.
עם זאת, מערכות מוטבעות מביאות גם לעלות גבוהה יותר, דרישות שטח רצפה גדולות יותר ומגבלות קפדניות של זמן מחזור. עבור ייצור בנפח בינוני או נמוך, גורמים אלה עולים לרוב על היתרונות, מה שהופך את צילום הרנטגן המוטבע להשקעה יתרה ולא לרווח בפריון.

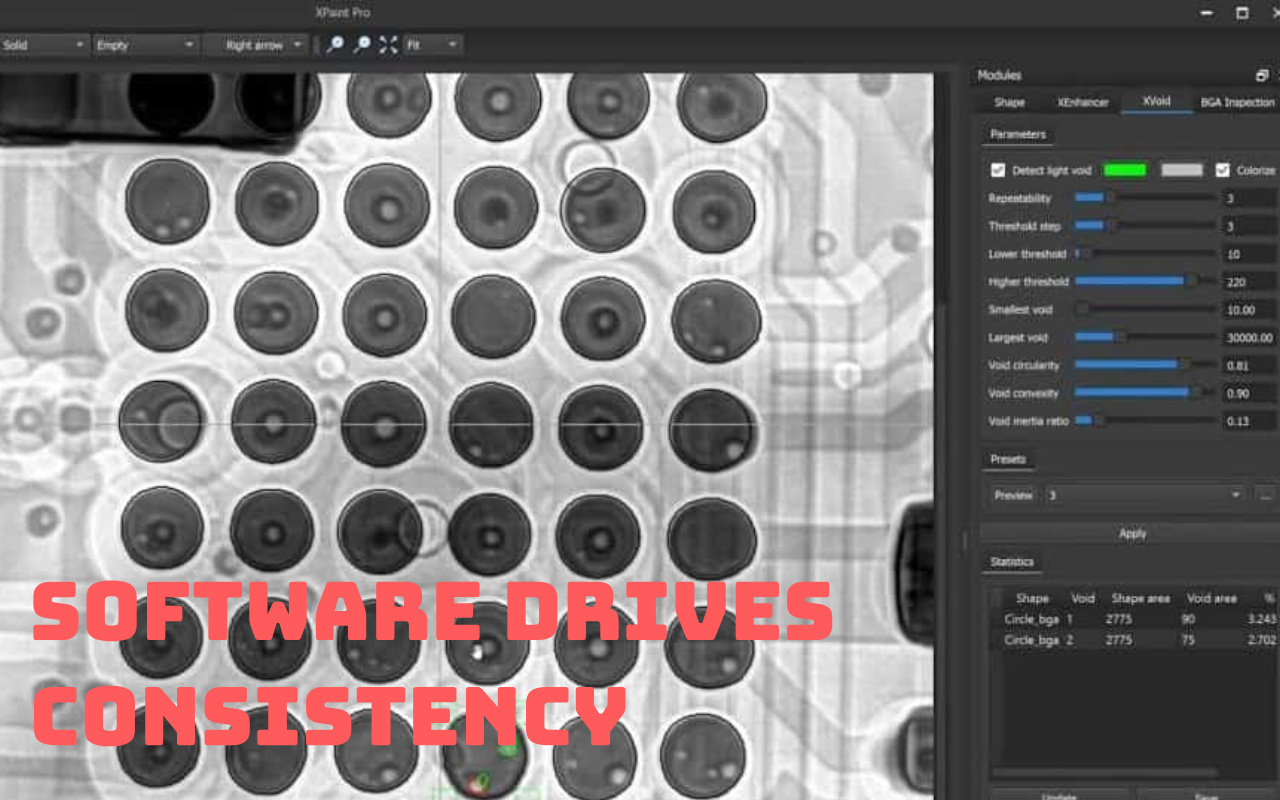

אפילו האופטיקה וצינורות הרנטגן הטובים ביותר מספקים ערך מוגבל ללא תוכנה חכמה מאחוריהם. בבדיקת PCBA יומית, התוכנה קובעת באיזו מידה מזוהים פגמים באופן עקבי, עד כמה התוצאות תלויות בניסיון המפעיל, ועד כמה נתוני בדיקה שימושיים הופכים מעבר למעבר או פסק דין בודד.
הערכת ריק ידנית מציגה סובייקטיביות וחוסר עקביות, במיוחד בין מפעילים ומשמרות שונים. תוכנת רנטגן מודרנית משתמשת באלגוריתמים כדי לחשב את אחוז הריק באופן אוטומטי על פי קריטריוני הקבלה של IPC, ומפיקות תוצאות הניתנות להשוואה.
רמה זו של עקביות חיונית לבקרת תהליכים. כאשר הנתונים החסרים הם אמינים ואובייקטיביים, מהנדסים יכולים לעקוב אחר מגמות, לתאם פגמים עם פרמטרים של הדפסה או זרימה חוזרת, ולבצע התאמות מושכלות במקום להסתמך על שיקול דעת חזותי בלבד.
ספריות פגמים מובנות וניתוח תמונות בסיוע בינה מלאכותית מפחיתים משמעותית את עקומת הלמידה עבור מפעילים. במקום לפרש תמונות גולמיות מאפס, המערכת מדגישה אזורים חשודים ומסווגת סוגי פגמים נפוצים כמו ריקון, גישור או פתיחה.
זה לא רק מזרז את החלטות הבדיקה אלא גם מפחית את התלות בכוח אדם מנוסה מאוד. במפעלים עם משמרות מסתובבות או מומחי פיקוח מוגבלים, תוכנה חזקה משפרת ישירות את עקביות ותפוקת הבדיקה.
נתוני בדיקת רנטגן הופכים לבעלי ערך רב יותר כאשר הם אינם מבודדים. ייצוא חלק של נתוני SPC, תמונות וסטטיסטיקות פגמים מאפשר ניתוח ועקיבות של תשואה לטווח ארוך.
כאשר משולבים עם MES או מערכות נתוני מפעל, בדיקת רנטגן תומכת ביוזמות של Industry 4.0 על ידי קישור מגמות פגמים למוצרים, תהליכים וחלונות זמן ספציפיים. זה הופך את רנטגן מכלי בדיקה עצמאי למרכיב ליבה של אופטימיזציה של תהליך.
מחיר הרכישה של מכשיר רנטגן הוא רק נקודת ההתחלה. במהלך חיי המערכת, הוצאות התפעול, התחזוקה והעלויות העקיפות לרוב שוות או עולות על ההשקעה הראשונית. הבנת העלות הכוללת של בעלות היא קריטית לקבלת החלטה בת קיימא.
עלות נמוכה יותר מראש לא תמיד מתורגמת להורדה של הוצאה כוללת. מערכות צינורות אטומות דורשות בדרך כלל תחזוקה מינימלית וללא החלפת חוטים, מה שהופך את עלויות התפעול לצפויות. עם זאת, לעתים קרובות הם מגבילים את הרזולוציה והגמישות הניתנים להשגה.
מערכות שפופרות פתוחות מציעות ביצועים גבוהים יותר ורזולוציה עדינה יותר, אך דורשות החלפה תקופתית של חוטים ותחזוקה אקטיבית יותר. עלויות שוטפות אלו חייבות להילקח בחשבון לצד יתרונות הביצועים, ולא להעריך בנפרד.
צינורות רנטגן אטומים מספקים בדרך כלל משך חיים בטווח של 8,000 עד 15,000 שעות עבודה עם תחזוקה מינימלית. צינורות פתוחים עשויים לדרוש התערבויות שירות מתוזמנות, מה שמציג שיקולי השבתה ותחזוקה.
בנוסף לתחזוקת החומרה, זמן ההדרכה למפעילים ומהנדסים תורם גם לעלות הבעלות הכוללת. מערכות עם תוכנה אינטואיטיבית וזרימות עבודה יציבות מפחיתות את תקרת ההדרכה ומקצרות את הזמן הדרוש להשגת תוצאות בדיקה אמינות.
ההחזר על ההשקעה משתנה באופן משמעותי לפי יישום. בבקרת איכות בנפח גבוה, החזר ה-ROI מונע בעיקר על ידי עיבוד חוזר מופחת, שיעורי גרוטאות נמוכים יותר וזיהוי מהיר יותר של סחף תהליך. בסביבות NPI וניתוח כשלים, הערך מגיע מזיהוי מהיר יותר של סיבות שורש, מחזורי ניפוי באגים קצרים יותר ופחות החזרות שדות.
בשני המקרים, ההשקעות המוצלחות ביותר הן אלו שבהן יכולות המערכת מתאימות באופן הדוק לצרכי הבדיקה בפועל ולא לביצועים מרביים תיאורטיים.

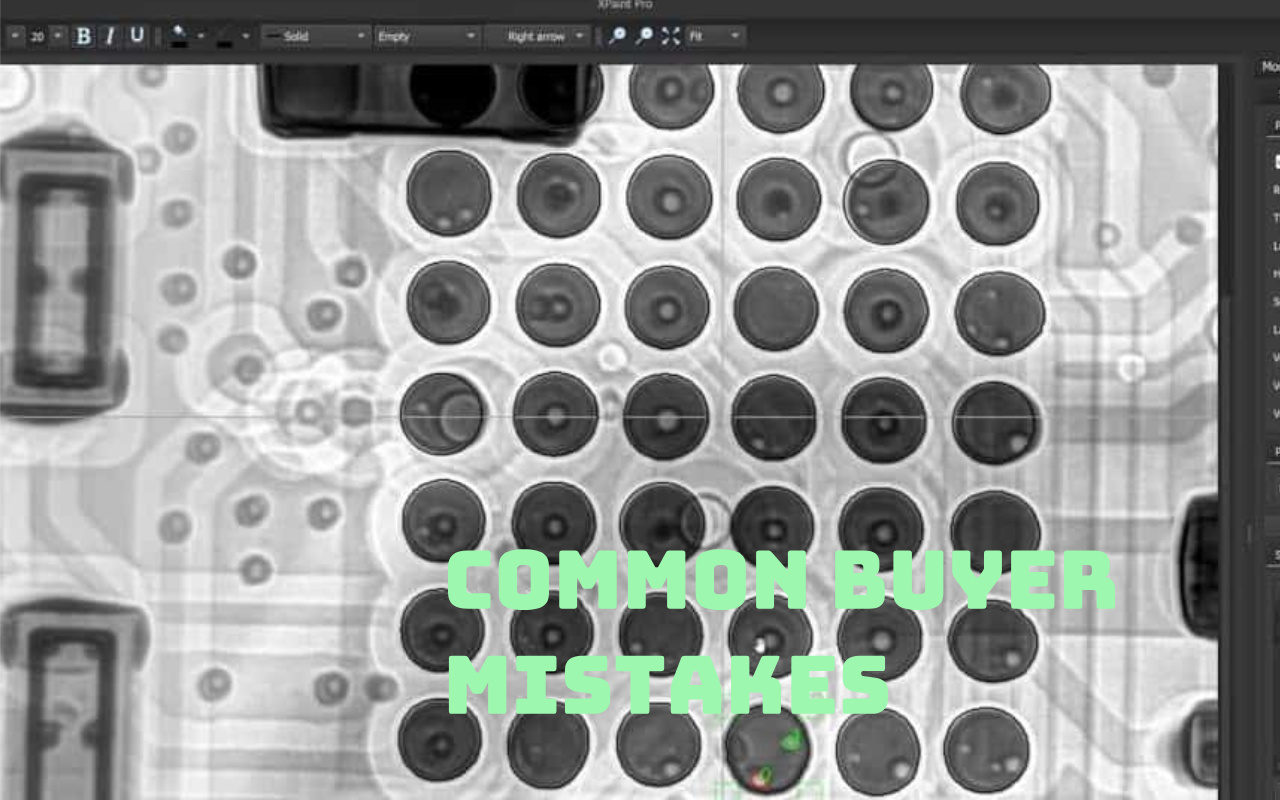

רוב טעויות הרכישה אינן נגרמות מחוסר תקציב, אלא משיקול שגוי של מה בעצם דורשת משימת הבדיקה. המלכודות הבאות מופיעות שוב ושוב במפעלי PCBA בכל הגדלים.
אחת הטעות הנפוצה היא השקעה יתרה ביכולת CT 3D מלאה כאשר בדיקת 2.5D כבר מספקת ראות מספקת. זה גורם לרוב לעלות גבוהה יותר באופן משמעותי, למהירות בדיקה איטית יותר ולתכונות שאינן מנוצלות, המוסיפות ערך מועט בייצור היומיומי.
שגיאה שכיחה נוספת היא התמקדות כמעט אך ורק במספרי רזולוציה תוך התעלמות משדה הראייה, שימושיות התוכנה וזרימת עבודה של בדיקה. רזולוציה גבוהה במיוחד עשויה להיראות מרשימה בגיליון נתונים, אך לעתים קרובות היא מקטינה את שטח הכיסוי ומגדילה את זמן הבדיקה מבלי לשפר את זיהוי הפגמים האמיתיים.
גם תוכנה זוכה לזלזל. מערכות עם ממשקים מורכבים או אוטומציה מוגבלת מאטות את האימוץ, מגדילות את תלות המפעיל ומפחיתות את עקביות הבדיקה - ללא קשר לאיכות החומרה.
לבסוף, קונים רבים מתעלמים מגורמים מעשיים כמו שטח הרצפה, זרימת טיפול בלוח ודרישות מיגון קרינה. בעיות אלו מופיעות לרוב רק לאחר ההתקנה, כאשר שינויים בפריסה ושיבוש זרימת העבודה הופכים ליקרים וקשים לתיקון.

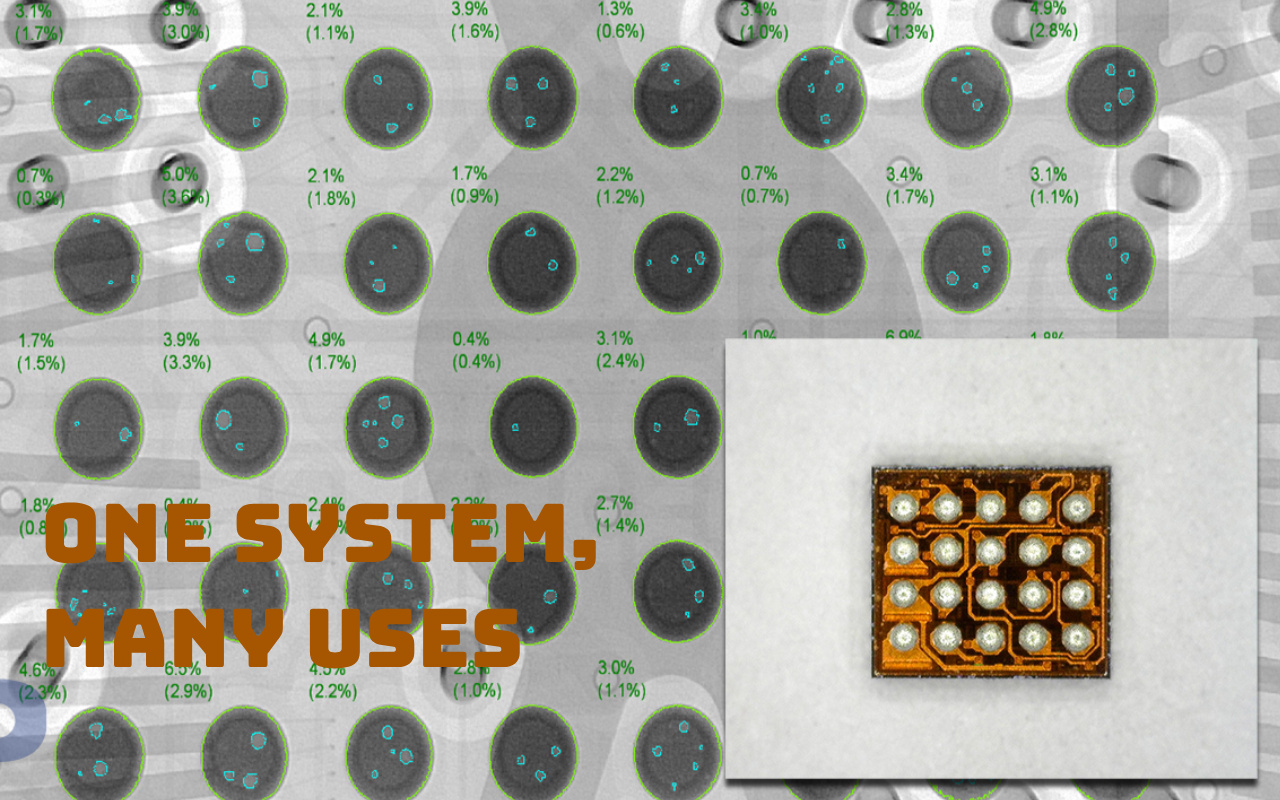

כדי להמחיש כיצד דרישות בדיקה מתורגמות לבחירת מערכת, שקול כיצד פלטפורמת רנטגן לא מקוונת צדדית אחת יכולה לתמוך במספר תרחישים בעולם האמיתי ללא תצורת יתר.
בייצור מוצרי אלקטרוניקה בנפח בינוני, בדיקת ריק BGA בסיסית היא לרוב הדרישה העיקרית. במקרה זה, מערכת 2D או 2.5D המצוידת במדידת חללים אוטומטית מספקת תוצאות מהירות וניתנות לחזרה מבלי להאט את הייצור או להגדיל את עלות הבדיקה.
עבור NPI ואימות תהליכים באלקטרוניקה לרכב, סדרי העדיפויות של הבדיקה משתנים. אותה מערכת, תוך שימוש במבטים מוטים וניווט גמיש, יכולה לחשוף סיכוני ראש בתוך כרית בשלבים מוקדמים והפרדת מפרקי הלחמה מבלי להידרש לסריקת CT מלאה. זה מאפשר למהנדסים לזהות חולשות בתהליך במהירות תוך שמירה על זמן הבדיקה בשליטה.
להחלטות תצורה יש תפקיד מרכזי באיזון עלות ויכולת. עבור רוב יישומי SMT, מערכת צינור סגור הפועלת בסביבות 90 קילו וולט עם גודל נקודה קרוב ל-5 מיקרומטר מספקת חדירה ובהירות תמונה מספקת לבדיקה אמינה.
בשילוב עם תכנות בסגנון CNC וניווט אינטואיטיבי, מערכות כגון ICT-7900 מאפשרות דגימה יעילה על פני לוחות ומוצרים שונים. גישה זו תומכת הן בבדיקות איכות שגרתיות והן בניתוח הנדסי מעמיק יותר, ללא המורכבות וההוצאות של פלטפורמות בדיקה שצוינו יתר על המידה.
בטיחות ותאימות אינם פרטים אופציונליים - הם משפיעים ישירות על הגנת המפעיל, אישור רגולטורי והאם המערכת יכולה לפעול ברציפות ללא הפרעות. התעלמות מגורמים אלו מובילה לעיתים קרובות להשבתה בלתי צפויה או לחידושים יקרים לאחר ההתקנה.
מערכות רנטגן מודרניות בסגנון ארון מעוצבות עם מיגון מקיף והגנה משולבת. בפעולה רגילה, דליפת קרינה היא בדרך כלל הרבה מתחת לגבולות ה-FDA ו-OSHA, לרוב מתחת ל-0.5 mR/hr הנמדדת במרחק של 5 ס'מ מהמתחם.
בטיחות קרינה יעילה פועלת לפי עקרון ALARA: מזעור החשיפה באמצעות שליטה נכונה בזמן, מרחק ומיגון. כאשר עקרונות אלו מובנים בתכנון המערכת ובנהלי ההפעלה היומיומיים, בדיקת רנטגן נשארת בטוחה למפעילים ותואמת לתקנים הרגולטוריים.
אמינות לטווח ארוך תלויה בתכנון תחזוקה יזום. כיול שנתי, בדיקות מערכת שגרתיות ואימות ביצועי שפופרת תקופתי עוזרים לשמור על איכות תמונה יציבה ודיוק בדיקה.
מערכות צינורות אטומות מציעות בדרך כלל משך חיים צפוי ודרישות תחזוקה מינימליות, מה שמפחית זמן השבתה לא מתוכנן. כדי להבטיח זמן פעולה עקבי, מפעלים רבים כוללים גם הסכמי שירות ותכנון חלופי כחלק מאסטרטגיית הבעלות שלהם במקום להתייחס לתחזוקה כמחשבה שלאחר מכן.
לפני התחייבות למערכת רנטגן, עיין ברשימת הבדיקה הבאה כדי לאשר התאמה בין צורכי הבדיקה ויכולת המערכת.
התחל בזיהוי אילו לוחות וסוגי רכיבים ייבדקו בתדירות הגבוהה ביותר. הגדר את הפגמים הספציפיים שיש לאתר, כגון ריקון, ראש בתוך כרית, גישור או הלחמה לא מספקת. הבהיר את התפוקה היומית או השעה הנדרשת שלך כדי להימנע מיצירת צוואר בקבוק חדש בייצור.
החלט אם מיקום מוטבע או לא מקוון מתאים ביותר לזרימת הייצור שלך. הערך אילו פונקציות תוכנה חיוניות, כולל חישוב ריק אוטומטי, כלי ניתוח תמונה ושילוב MES או SPC. לבסוף, אשר שהמערכת עומדת בכל דרישות בטיחות הקרינה והתאימות המקומיות כדי למנוע עיכובים בהתקנה או הגבלות תפעול.
בחירת רנטגן מוצלחת מתחילה בהגדרה ברורה של סיכוני הליקויים ונפח הייצור שלך לפני בחירת טכנולוגיית הבדיקה. האיזון הנכון בין 2D, 2.5D ו-3D CT תלוי בצרכי היישום - לא במפרטים מקסימליים.
עיצוב מערכת מאוזן ויכולות תוכנה חזקות מספקים באופן עקבי יותר ערך מאשר רזולוציה קיצונית בלבד. עבור מפעלים רבים, בדיקת רנטגן לא מקוונת מספקת את השילוב המעשי ביותר של גמישות, ביצועים ועלות, בעוד שמערכות מובנות מוצדקות רק בסביבות אמיתיות של נפח גדול.
מעל לכל, עלות הבעלות הכוללת צריכה להנחות את ההחלטה. הימנע מציון יתר של תכונות שמוסיפות עלות מבלי לפתור בעיות אמיתיות, ובחר במערכת רנטגן שמספקת תוצאות בדיקה אמינות בצורה חסכונית ועקבית לאורך כל חיי השירות שלה.
לא, עבור רוב בדיקת החללים הבסיסית של BGA וניטור תהליכים, מערכות 2D או 2.5D מספיקות ועולות הרבה פחות. CT 3D הופך חיוני רק כאשר אתה צריך מיקום מדויק של חללים בציר Z (למשל, ממשק לעומת מרכז), הפרדת שכבות על לוחות דו-צדדיים, או עמידה בתקנים מחמירים לרכב/רפואה הדורשים כימות נפח. התחל ברקע: חללים נוצרים מגז שטף כלוא במהלך זרימה חוזרת; IPC-7095 מאפשר עד 25-30% ריקון כולל בכדורים בהתאם לסוג המוצר.
מערכת 2.5D טובה עם תצוגות הטיה חושפת סיכונים בגודל ריק, מיקום וסיכונים ראש בכרית בצורה מהימנה. דוגמה: מפעלי אלקטרוניקה לצרכן משתמשים באופן שגרתי במערכות לא מקוונות 2.5D לדגימה של 100% עם בקרת תפוקה מצוינת, חיסכון של 40-60% לעומת CT.
החזר ה-ROI תלוי בעלויות בריחה מפגמים שנמנעו. השלבים כוללים: הערכת שיעור עיבוד חוזר/כשל בשדה נוכחי כתוצאה מפגמים נסתרים (למשל, 2-5% עבור בעיות BGA). חשב עלות ממוצעת לכל לוח שנכשל (עיבוד מחדש של $50-200, החזרת שדה $500+). הכפל בנפח שנתי כדי לקבל חיסכון פוטנציאלי. הפחתת TCO מערכת (רכישה + 3-5 שנים תחזוקה/הדרכה). חלקו את החיסכון לפי TCO לתקופת ההחזר. קווים בנפח גבוה (מעל 50,000 לוחות לשנה) רואים לעתים קרובות החזר של פחות מ-12 חודשים כתוצאה מעבודה חוזרת מופחתת.
נפח נמוך/NPI משיג ערך באמצעות איתור באגים מהיר יותר ופחות תלונות לקוחות. דוגמה אמיתית: מפעל בנפח בינוני הפחית את העיבוד החוזר של BGA ב-80% לאחר הוספת צילום רנטגן לא מקוון, ושילם עבור המכונה תוך 18 חודשים באמצעות חיסכון בעבודה בלבד.
מערכות מודרניות של צינורות אטומים זקוקות לתחזוקה מינימלית: כיול/אישור שנתי לדיוק ועמידה בבטיחות, ניקוי גלאים תקופתי ועדכוני תוכנה. דגמי צינור פתוח דורשים החלפת נימה כל 1-2 שנים. תקציב לחוזי שירות מונע (5-10% ממחיר הרכישה מדי שנה).
יומי: בדיקות חימום ויציבות פשוטות. סקרי בטיחות קרינה מדי שנה. זמן העבודה עולה בדרך כלל על 98% עם טיפול נאות. בהשוואה ל-AOI, תחזוקה של קרני רנטגן עולה פחות מכיוון שאף אופטיקה נעה לא נזהמת.
לעתים רחוקות עבור נפחים מתחת ל-20-30 אלף לוחות לחודש. Inline מוסיף מורכבות, מקום ועלות תוך סיכון צווארי בקבוק בקו אם זמן המחזור חורג מהטקט. רוב המפעלים בנפח בינוני משתמשים במערכות לא מקוונות לדגימה של 5-20% בתוספת AOI/SPI לאחר זרימה חוזרת, ומשיגים איכות שווה בהשקעה נמוכה יותר. Inline משתלם רק כאשר בדיקת 100% מפרק נסתר היא חובה (למשל, תעופה וחלל) או שעלויות העיבוד מחדש גבוהות במיוחד.
דוגמה: ספקי רכב רבים מפעילים בהצלחה נפח בינוני עם צילום רנטגן 2.5D לא מקוון המוצב ליד הקו לקבלת משוב מהיר.
חשוב ביותר - לעתים קרובות יותר ממפרט חומרה גולמי. תוכנה טובה מספקת מדידת חללים אוטומטית (ניתנת לחזרה לפי IPC), ספריות סיווג פגמים (מפחיתה את התלות במיומנויות המפעיל), וייצוא MES/SPC למגמות. תוכנה לקויה מובילה לניתוח ידני איטי ולתוצאות לא עקביות. מערכות מודרניות משתמשות בשיפוט בעזרת בינה מלאכותית, ומפחיתות את זמן הבדיקה ב-50-70%. בעת הערכת מכונות, בדוק את שמישות התוכנה עם הלוחות האמיתיים שלך - זה ההבדל בין כלי שלא נמצא בשימוש לכזה שמניע שיפור תפוקה יומי.
