מגזיני PCB
I.C.T
| כַּמוּת: | |
|---|---|

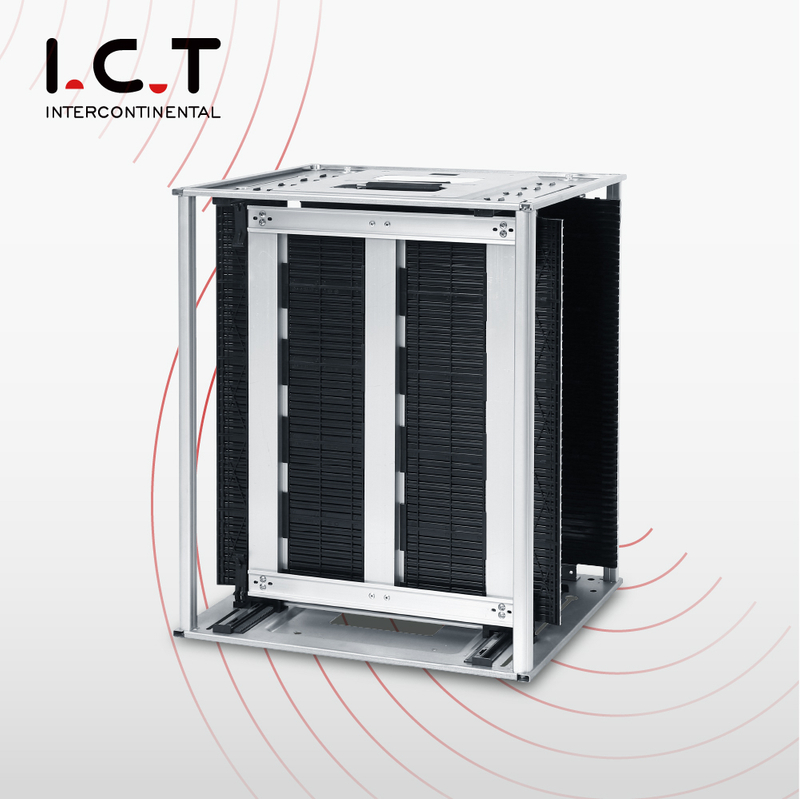

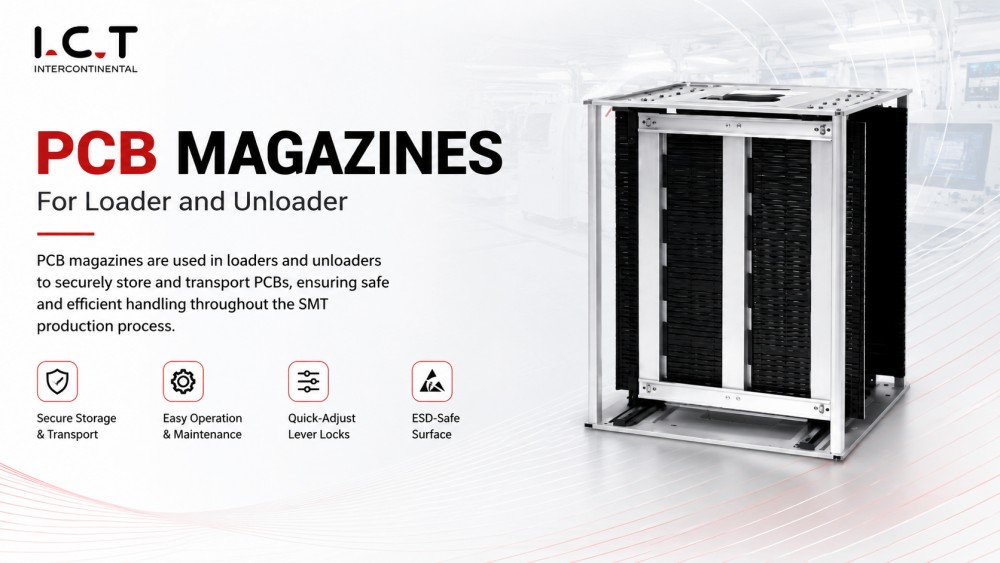

מגזיני PCB נועדו לאחסן ולהוביל מעגלים מודפסים בבטחה בתוך קווי ייצור SMT. הם מבטיחים שהלוחים יישארו מיושרים, מוגנים מפני זעזועים מכניים ומרווחים כראוי לטיפול אוטומטי. ניתן לטעון כל מגזין על מעמיסים או פורקים של PCB, מה שמאפשר תנועה חלקה בין שלבי ההדפסה, המיקום וההלחמה. מגזיני ICT PCB של Loader and Unloader משפרים את יעילות קו הייצור, מפחיתים שגיאות טיפול ומספקים בסיס יציב להרכבה רציפה של PCB בנפח גבוה.
מדפי PCB מספקים הגנה חזקה למעגלים מודפסים במהלך טיפול והובלה. המגזין המובנה מונע כיפוף, עיוות או חוסר יישור, ומבטיח משלוח בטוח לכל שלב של תהליך SMT.
המגזינים מיועדים למעמיסים ולפורקים, מאפשרים הכנסת והסרה מהירה ובטוחה של PCB. משטחים בטוחים ל-ESD וגדלי מתלים סטנדרטיים מאפשרים פעולה חלקה תוך מזעור עייפות המפעיל.
מגזיני ICT PCB מתאימים למידות PCB שונות, מלוחות סטנדרטיים ועד ללוחות גדולים במיוחד. ערוצים מתכווננים ועיצוב מודולרי מאפשרים תאימות עם קווי ייצור שונים וקונפיגורציה מחדש גמישה למוצרים שונים.
המגזינים מיוצרים מפלדה ברמה תעשייתית ופנלים איכותיים, מספקים יציבות ועמידות לטווח ארוך. מסגרות מחוזקות שומרות על שלמות מבנית גם בטיפול תכוף, מה שמבטיח פעולה אמינה לאורך מחזורי הייצור.
| מפרט של מגזיני PCB::
מגזיני SMT PCB מוטבעים מיועדים לאחסון ושינוע יעיל של לוחות מעגלים מודפסים (PCB). הם כוללים תפעול ותחזוקה קלים עם מנעולי ידית בהתאמה מהירה, משטח בטוח ESD.
| פָּרִיט | PCB כתבי עת (M) | PCB כתבי עת (L) | PCB כתבי עת (LL) | PCB כתבי עת (XL) | PCB כתבי עת (XLL) |
| גודל PCB (מ'מ) | 330*250 מ'מ | 445*330 מ'מ | 530*390 מ'מ | 530*460 מ'מ | 610*460 מ'מ |
| גודל מתלה (מ'מ) | 355*320*563 מ'מ | 460*400*563 מ'מ | 535*460*570 מ'מ | 535*530*570 מ'מ | 630*530*570 מ'מ |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
ייצור SMT דורש תנועה חלקה של PCB בין תהליכי הדפסה, מיקום, הלחמה ובדיקה. ICT מספקת פתרונות קו ייצור מלאים לרבות מעמיסים, פורקים ומגזיני PCB. שילוב נכון של מגזינים מבטיח שהלוחות מטופלים בצורה בטוחה ועקבית, משפר את יעילות זרימת העבודה ומצמצם את זמן ההשבתה של הקו.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטעין PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/מדפסת הזרקת דיו |
| מכונת ניקוי SMT | משמש לניקוי PCB, סטנסילים, מתקנים, חרירים וכו'. |
| מכונת ניתוב PCB בלייזר | חתוך את ה-PCBA למוצר הסופי |
| סרטון הצלחת לקוחות
עבור לקוח אמריקאי המייצר מודולי טעינת USB עבור מערכות ישיבה למטוסים, ICT סיפקה מגזיני PCB כחלק מפתרון קו הייצור של SMT. מגזינים אלה אפשרו הובלה מאובטחת של PCB בין מדפסות, מכונות איסוף ומיקום ותהליכי הלחמה. העיצוב החזק שלהם עזר לשמור על שלמות הלוח, הבטחת ייצור אמין ועקבי. המגזינים משולבים עם מעמיסים ופורקים, משפרים את היעילות התפעולית ומצמצמים למינימום שגיאות טיפול בהרכבה תעופה וחלל בעלת דיוק גבוה.
| תמיכה בשירות והדרכה
טיפול אמין ב-PCB חיוני לשמירה על יעילות קו SMT. ICT תומכת בלקוחות בבחירה ושילוב של מגזיני PCB של Loader and Unloader בזרימת העבודה שלהם בייצור. מגזינים שנבחרו כהלכה משפרים את זרימת החומר, מפחיתים חוסר יישור ומבטיחים שהלוחות נעים בצורה חלקה בכל שלב אוטומטי. זה עוזר למפעלים לשמור על ייצור רציף, לשפר את התפוקה ולהפחית את הסיכון לנזק ל-PCB.
| משוב לקוחות
ICT מספק הנחיות לגבי בחירת מגזין PCB, התקנה ותפעול. מהנדסים מסייעים ללקוחות בשילוב מגזינים במעמיסים ובפורקים קיימים, תוך אופטימיזציה של זרימת העבודה. תמיכה באתר מבטיחה שימוש נכון, מפחיתה שגיאות הגדרה ומשפרת את אמינות הייצור. סיוע זה מאפשר ליצרנים לשמור על פעולת קו SMT יציבה ומבטיח יעילות טיפול מתמשך בחומרים.
| אישורים ותקנים
כל מגזין PCB עובר בדיקה קפדנית של שלמות מבנית, דיוק ממדי ותכונות טיפול בטוחות. החומרים וההרכבה נבדקים כדי להבטיח שהלוחות יישארו מיושרים ומוגנים במהלך ההובלה. מגזינים אלה מוסמכים לתקני איכות בינלאומיים ומספקים עמידות לטווח ארוך וביצועים אמינים. בקרת האיכות של ICT מבטיחה שכל מגזין תומך בייצור SMT עקבי ומפחיתה את הסיכון לטיפול בשגיאות או נזקי PCB.
| אודות חברת ICT ומפעל
ICT היא ספקית ציוד לייצור אלקטרוניקה מקצועית עם יותר מ-25 שנות ניסיון. החברה מפתחת פתרונות מלאים המכסים SMT, DIP, ציפוי, רובוט, הרכבה ותהליכים נלווים. עם צוותי מו'פ, ייצור והנדסה עצמאיים, ICT תומך בלקוחות מתכנון ייצור, אספקת ציוד, התקנה, הדרכה ואופטימיזציה של תהליכים. לאחר שירת למעלה מ-1,600 לקוחות ב-72 מדינות, ICT מסייע ליצרני אלקטרוניקה לשמור על מערכות טיפול יעילות ב-PCB ולהשיג ביצועי ייצור אמינים לטווח ארוך.
