RS-1R
JUKI
| כַּמוּת: | |
|---|---|
| JUKI SMT Pick

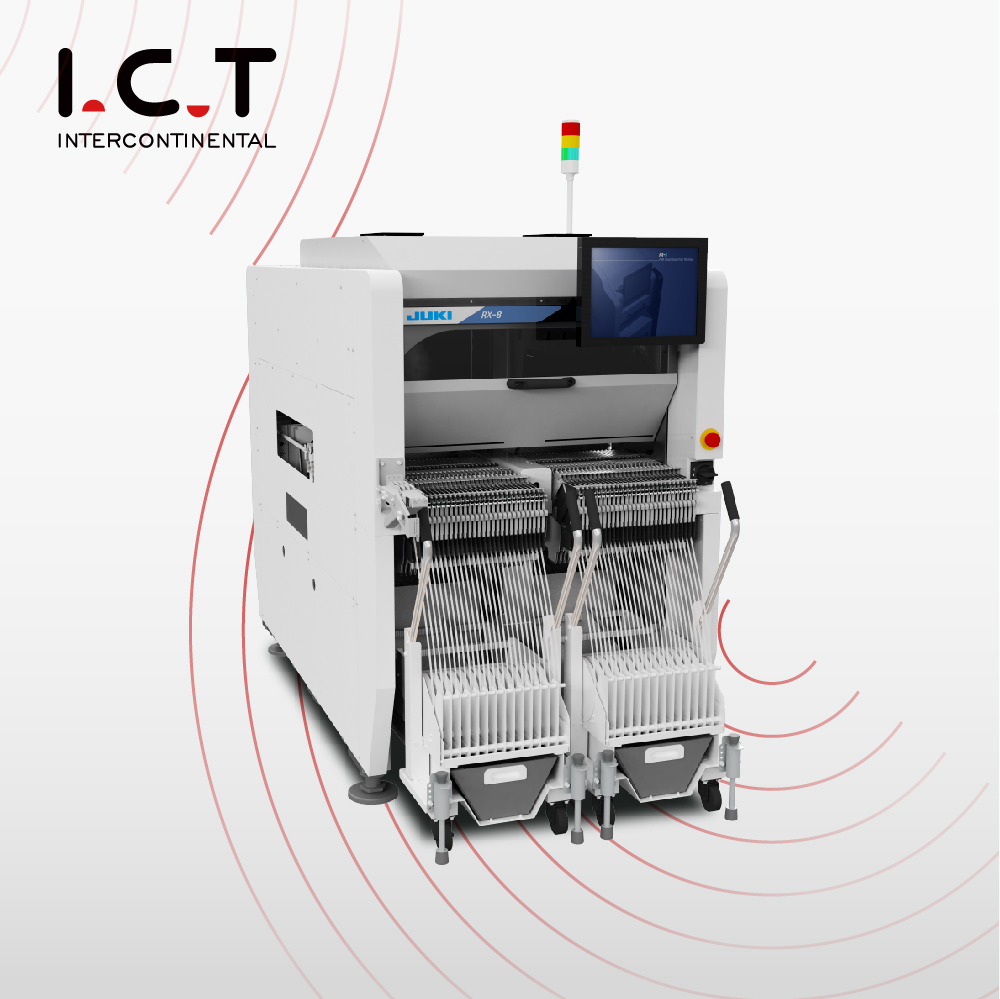

ה-JUKI SMT Pick עומדת בתור המכונה המרכזית בקווי SMT, שם היא מרכיבה רכיבי שטח על גבי PCB במהירות ודיוק קבועים יום אחרי יום. דגמי RS כמו RS-1R מספקים ביצועים אמינים על פני גדלי לוח שונים, ומטפלים בכל דבר, החל משבבים קטנים ועד לחלקים גדולים יותר מבלי להאט. דגמי RX דוחפים תפוקה גבוהה יותר בחללי מפעל צרים, מה שהופך אותם לפרקטיים לריצות בנפח גבוה. מכונות אלו מתחברות בצורה חלקה עם מדפסות, תנורי זרימה חוזרת, בדיקת AOI ומסועים כדי ליצור קווים שלמים ויעילים. הם מציבים רכיבי 0201 זעירים עד IC גדולים יותר, לוחות LED תומכים, אלקטרוניקה לרכב, טלפונים עם בר ועוד. ICT מתכננת סביבם מערכות מלאות, מתכנון פריסה ועד לתפעול יומיומי, ועוזרת למפעלים לשמור על איכות עקבית ולהפחית את זמני ההשבתה בסביבות ייצור אמיתיות.
| מאפייני דגם המכונה JUKI Pick and Place
תכונות סדרת RS-1R / RS-1XL
RS-1R ו-RS-1XL מספקים הרכבה מוצקה ורב-תכליתית לצרכי ייצור SMT טיפוסיים. ה-RS-1R מגיע ל-47,000 CPH אופטימלי עם דיוק מיקום של ±35µm (Cpk ≥1) ומטפל בלוחות מ-50×50 מ'מ עד 650×370 מ'מ הידוק בודד או עד 1,200×370 מ'מ הידוק כפול. ה-RS-1XL מרחיב את הטיפול בלוח ל-650×560 מ'מ, אידיאלי עבור לוחות LED רחבים יותר או יישומים דומים. שני הדגמים משתמשים בראש Takumi כדי למקם חלקים מ-0201 מטרי ועד 74 מ'מ מרובעים או צורות מוארכות של 150×50 מ'מ. הם תומכים במקסימום של 112 מזינים לשינויים יעילים בעבודה. גודל קומפקטי מאפשר שילוב קל בקווים קיימים, בעוד שמצלמות ראייה ושליטה בכוח שומרים על מיקום מדויק ועדין. מכונות אלו מתאימות למתקנים המטפלים בריצות ייצור מעורבות ודורשות מהירות אמינה לאורך משמרות ממושכות.
תכונות RX-7R / RX-8
ה-RX-7R וה-RX-8 מתרכזים באספקת תפוקה מקסימלית בתוך שטח רצפה מוגבל של המפעל. ה-RX-7R משיג 75,000 CPH עם ראשים מקבילים, ומציב רכיבים מגודל 03015 ועד 25 מ'מ ריבוע על לוחות בגודל של 510×450 מ'מ נתיב יחיד. ה-RX-8 מגיע ל-100,000 CPH האופטימלי באמצעות ראש ה-P20, שתוכנן במיוחד להרכבה צפופה של רכיבים קטנים בהגדרות של נפח גבוה. שניהם שומרים על רוחב צר של 998 מ'מ, ומספקים את שיעורי ההצבה הגבוהים ביותר למטר רבוע הקיימים. הם כוללים תאורה קואקסיאלית לזיהוי ברור של רכיבים, מיקום בעל השפעה נמוכה למניעת נזק ללוח, וניטור בזמן אמת כדי למזער זמן סרק. תמיכה בנתיב כפול ושיתוף נתונים עם ציוד קו אחר משפרים את היעילות הכוללת. דגמים אלה עובדים בצורה הטובה ביותר עבור ייצור תובעני של מכשירים ניידים, פסי LED, חלקי רכב ומוצרים דומים שבהם אילוצי מקום ותפוקה הם קריטיים.
| מִפרָט
| פרמטר | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| מהירות מיקום (CPH אופטימלית) | 47,000 | 42,000 | 75,000 | 100,000 |
| גודל לוח מקסימלי (מ'מ) | 650 × 370 (יחיד/כפול) | 650 × 560 | 510 × 450 (נתיב יחיד) | 510 × 450 (בערך) |
| גודל לוח מינימלי (מ'מ) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| גובה רכיב (ממקסימום מ'מ) | 25 | 25 | 3-10.5 (תלוי בראש) | 3 |
| הרכיב הקטן ביותר | 0201 (מדד) | 0201 (מדד) | 03015 (מדד) | 0201 (כ-0.4×0.2 מ'מ) |
| הרכיב הגדול ביותר (מ'מ) | 74 ריבוע / 150×50 | 74 ריבוע / 150×50 | 25 ריבוע | 5 ריבוע |
| כניסות מזין (מקסימום) | 112 | 112 | 76 | 56 (בערך) |
| דיוק מיקום | ±35 מיקרומטר (Cpk ≥1) | ±35 מיקרומטר (Cpk ≥1) | ±40 מיקרומטר (בערך) | דיוק גבוה (ראייה) |
| רוחב מכונה (מ'מ) | 1,500 (בערך) | 2,109 | 998 | 998 |
| סוג ראש | ראש מוטבע של Takumi | ראש מוטבע של Takumi | ראשים סיבוביים מקבילים (P16S) | ראש סיבובי P20 |
| רשימת ציוד קו SMT
ICT מרכיב אמינים קווי ייצור PCBA במרכזם ציוד JUKI SMT לביצועים יומיומיים עקביים. ואקום מעמיסי מציגים לוחות נקיים מההתחלה. מדפסות אוטומטיות מורחות הדבק עם שליטה מדויקת. ה-mounter מניח כל רכיב בצורה תקיפה ואמיתית. תנורי זרימה חוזרת מרובת אזורים מתחברים הלחמה אחידה וחזק. מערכות AOI בודקות מקרוב כדי לתפוס כל פגם מוקדם. מסועים שומרים על זרימה חלקה וללא הפרעות. התשואה עולה בהתמדה בעוד העלויות יורדות. לא מופיעות הפסקות או עיבודים מיותרים. קווים מנהלים עבודה תובענית - יחידות כוח לרכב, מכלולי LED ועוד. לוחות גמורים צצים מוכנים לשימוש סופי. התקשוב תומך בכל השרשרת מתחילתה ועד סופה.
| סרטון הצלחת לקוחות
הסרטון מציג לקוח המתאר את קווי ה-SMT וה-DIP המלאים שלו המשמשים לייצור ספקי כוח לרכב. קטע SMT מתחיל בטעינת ואקום של לוחות נקיים, ולאחר מכן ניקוי, הדפסת הדבקה מדויקת ורכיבי הרכבה של JUKI SMT Pick במהירות גבוהה עם דיוק עקבי. לוחות עוברים דרך מסועים להלחמה מרובת אזורים, מאגרי קירור, בדיקת AOI ותחנות פריקה. חלק ה-DIP כולל הלחמת גל, היפוך לוח, בדיקות ICT וחיבורים מאובטחים. הצילומים מציגים מכונות הפועלות באופן קבוע, לוחות נעים בצורה חלקה, והמיקום נשאר מדויק לאורך כל התהליך. הלקוח מסביר כיצד ההתקנה שומרת על פגמים נמוכים, שומרת על קצב ייצור קבוע ומספקת איכות המתאימה לתקני רכב. זמן ההשבתה נשאר מינימלי במהלך משמרות רגילות במפעל, ותומך בתפוקה אמינה לאורך זמן.
| תמיכה בשירות והדרכה
ICT מספקת תמיכה מעשית מלאה לקווי ייצור מלאים במפעל הכוללים מכונות JUKI SMT Pick וציוד אחר. מהנדסים מגיעים לאתר להתקנה קפדנית והגדרת תפעול ראשונית. הם עורכים מפגשי הדרכה ברורים על שגרת יומיום, בניית תוכניות, משימות תחזוקה ופתרון בעיות בסיסיות. כלים מרוחקים מאפשרים אבחון ותיקונים מהירים ממקומות מרוחקים. ביקורי שירות קבועים משמרים את הביצועים הטובים ביותר של מכונות לאורך שנים רבות. הצוות הטכני עוזר להתאים קווים למוצרים חדשים, יעילות טובה יותר או קיבולת מוגברת ללא הפרעות גדולות. עם מרכזי שירות הממוקמים ברחבי העולם, זמני התגובה נשארים קצרים בכל מקום שבו הלקוחות מתבססים. שותפות אמינה זו הופכת ציוד לכלים מהימנים התומכים בייצור עקבי ובצמיחה עסקית הדרגתית.
| משוב לקוחות
לקוחות מדברים יפה על מהנדסי ICT שמגיעים מוכנים ופותרים בעיות ביעילות במהלך קריאות התקנה ושירות. הם משבחים את הביצועים היציבים והדיוק של מכונות JUKI SMT Pick באמצעות ריצות ייצור ארוכות. אריזה מאובטחת ומקצועית מבטיחה שהציוד יגיע למפעלים במצב מצוין לאחר משלוח למרחקים ארוכים. פניות זוכות לתשובות מהירות ומועילות המונעות הפסקות קו מיותרות. רבים מדווחים שהמערכת השלמה פועלת בצורה חלקה מהצפוי, עם תשואות גבוהות יותר ופחות הפרעות. אמון מתפתח ממכונות אמינות בשילוב עם תמיכה עקבית וקשובה. מפעלים רואים ב-ICT שותף אמין שעוזר לשמור על ייצור יעיל ואיכותי יום אחר יום.
| הסמכות ותקנים
מכונות JUKI SMT Pick מחזיקות באישורי מפתח לרבות סימון CE לעמידה בבטיחות אירופאית, RoHS לחומרים אחראיים לסביבה ו-ISO9001 למערכות ניהול איכות מובנות. מספר פטנטים מגנים על חידושים חשובים בראשי מיקום, טכנולוגיית ראייה ותכונות קשורות. אישורים אלו מאשרים שהציוד עומד בתקנים בינלאומיים מחמירים לתפעול בטוח, הגנה על הסביבה ואיכות ייצור עקבית. מתקנים ברחבי העולם מתקינים ומפעילים את המכונות מתוך ביטחון שהדרישות הרגולטוריות מתקיימות במלואן. ההסמכות מדגימות מחויבות רצינית לייצור מערכות עמידות בעלות ביצועים גבוהים המתיישרים עם ציפיות התעשייה העולמית.
| אודות חברת ICT ומפעל
ICT מפעילה צוותי מחקר ופיתוח משלה כדי לשפר ללא הרף את ציוד ייצור SMT ואלקטרוניקה. הייצור מתבצע במתקן גדול ומודרני המצויד בתהליכי בדיקה קפדניים בכל שלב, מחומרי גלם ועד לבדיקות סופיות. מאז הקמתה בשנת 2012, החברה התרחבה במהירות, מעסיקה כעת כוח אדם גדול ומחזיקה בשמונה סניפים ברחבי העולם. היא משרתת יותר מ-1600 לקוחות בלמעלה מ-72 מדינות עם פתרונות מפעל מקיפים. מערכות ניהול איכות קפדניות שולטות בכל הפעולות, ומבטיחות אמינות עקבית וביצועים לטווח ארוך של כל מכונה. ICT מספק תמיכה מלאה - מתכנון קו ראשוני ואספקת ציוד מלאה ועד אופטימיזציה ושדרוגים מתמשכים - עוזר ליצרני אלקטרוניקה להשיג ייצור יציב ויעיל בקנה מידה עולמי.
