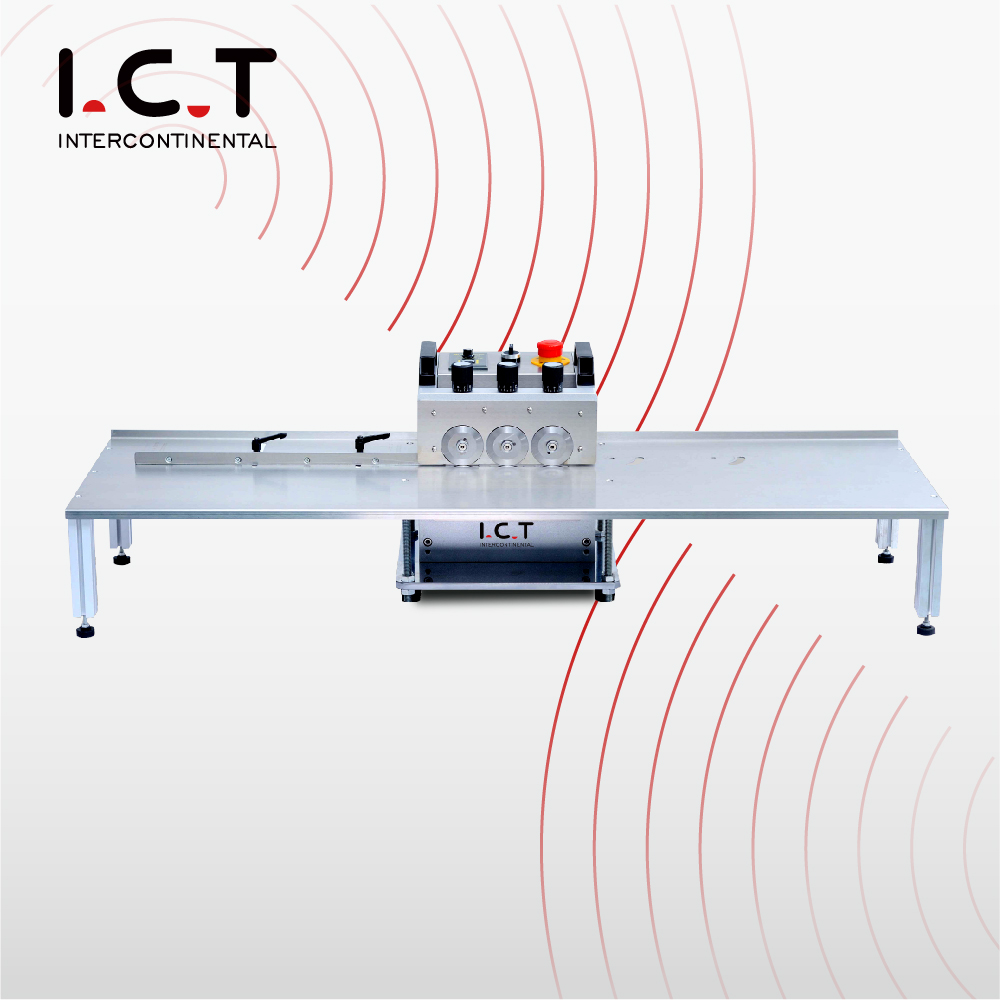

תקשוב | מכונת חיתוך עופרת אוטומטית חדשה לחותך PCB LED

| פתרון חיתוך אמין לייצור LED PCB

ה-LED PCB Cutter פותח להפרדת לוחות PCB המשמשים במוצרי תאורת LED לאחר SMT ותהליכי הרכבה. בייצור LED, רכיבים ממוקמים לעתים קרובות קרוב לקצה הלוח, מה שהופך את שיטות החיתוך המסורתיות למסוכנות. מכונה זו מפעילה כוח מכני מבוקר כדי להבטיח הפרדה נקייה תוך הפחתת הלחץ על מפרקי הלחמה ושבבי LED. הוא תומך בעובי PCB שונים ובפורמטים של פאנלים, מה שמאפשר ליצרנים לטפל הן בלוחות סטנדרטיים והן בעיצובים ספציפיים ל-LED ביעילות. חותך ה-LED PCB נמצא בשימוש נרחב בקווי ייצור של נורות LED ומודול אור שבהם נדרשות איכות יציבה ותוצאות חיתוך הניתנות לחזרה.

סקירה כללית של תפקוד ויישום:
ביטול הפאנל של PCB הוא שלב קריטי בין הרכבה לבדיקה סופית;
המכונה משמשת בעיקר בנורות LED, פסי תאורה ומודולי תאורה;
מבני חיתוך שונים נבחרים על בסיס עיצוב PCB וסוג החריץ.

|  תכונה

מפריד לד רב להבים

מפריד LED Multi-Blades מיועד להפרדה בקו ישר של לוחות LED PCB ארוכים. על ידי שימוש במספר להבים עגולים המסודרים מעל ומתחת ללוח, לחץ החיתוך מופץ באופן שווה, ומפחית את הכיפוף במהלך ההפרדה. מבנה זה מתאים במיוחד ללוחות לד בהם מותקנים שבבים קרוב לקצה. הוא משמש לעתים קרובות ביישומי חיתוך PCB של נורת LED וייצור רצועות LED בנפח גבוה. מרווח להבים מתכוונן מאפשר למכונה להסתגל לרוחבי פאנל שונים. תנועה מכנית יציבה מבטיחה איכות חיתוך עקבית, מה שהופך אותו לאידיאלי עבור סביבות ייצור LED מתמשכות.

מכונת גיליוטינה מסוג V-Cut

מכונת ה-V-Cut מסוג גיליוטינה מתמקדת בהפרדה חזקה וישירה לאורך חריצי V עם ניקוד מראש. להב אנכי מפעיל כוח אחיד כלפי מטה, שומר על ה-PCB יציב במהלך החיתוך. שיטה זו מתאימה ללוחות עבים יותר ולעיצובי חריצי V עמוקים הנמצאים בדרך כלל בלוחות LED מתח ודרייבר. כפתרון מכונות חיתוך ללוח Pcb, הוא מספק קצוות נקיים עם עיוות מינימלי. עומק חיתוך מתכוונן מאפשר לו להתמודד עם חומרים שונים תוך שמירה על תוצאות אמינות וניתנות לשחזור בתנאי ייצור תובעניים.

מכונת V-Cut להזיז (הזזה).

מכונת Move-Blade V-Cut מפרידה בין PCB על ידי החלקת הלהב בצורה חלקה לאורך חריץ ה-V במקום חיתוך בלחיצה אחת. גישה זו מפחיתה פגיעה פתאומית ומסייעת בהגנה על מפרקי הלחמה עדינים של LED. זה מתאים היטב לקווי ייצור מעורבים שבהם מעובדים אורכי PCB ועיצובים שונים. יצרנים רבים בוחרים במבנה זה כאשר נדרשים גמישות וחיתוך במתח נמוך. כחלק מפתרון חותך עופרת PCB למכונת חיתוך PCB, הוא תומך בפעולה יציבה תוך שיפור חיי הלהב ועקביות החיתוך.

|  מִפרָט

פרמטר	ידני מכונת חיתוך V חד להב	מרובת להבים LED מפריד	גיליוטינה סוג מכונת חיתוך V מכונה מכונת חיתוך V	(הזזה) מכונת חיתוך V מכונת	רב קבוצת להבים PCB מכונת חיתוך V
סוג פעולה	ידני (החלקה ידנית)	ידני (דחיפה ידנית)	ידני (מתג רגל פנאומטי)	ידני (הזזה מתכווננת)	ידני (דחיפה מרובת קבוצות)
הגדרת להב	1 עגול + להב ישר	6 להבים עגולים (3 קבוצות למעלה/תחתון)	להב גיליוטינה ישר יחיד	1 עגול + 1 ישר (פער מתכוונן)	קבוצות מרובות של להבים עגולים (רב סכין מותאם אישית)
אורך PCB	0-350 מ'מ	ללא הגבלה (עם פלטפורמות של 1.2 מ' / 2.4 מ')	0–330 מ'מ	0-350 מ'מ (אופייני)	בלתי מוגבל או ארוך מאוד (תלוי פלטפורמה)
עובי PCB	0.8-5 מ'מ	0.2-5 מ'מ	0.3-5 מ'מ	0.8-5 מ'מ	0.2-5 מ'מ (אופייני לרב קבוצות)
שיטת חיתוך	הזזה מעבר בודד	תלת פאזי (40% + 40% + 20%)	חיתוך ירייה אחת כלפי מטה	מעבר בודד עם עומק מתכוונן	חיתוך רציף רב קבוצות
האפליקציה הטובה ביותר	PCB כללי, אבות טיפוס, נפח בינוני	פסי לד ארוכים, לוחות אלומיניום, לד בנפח גבוה	לוחות FR4, קצוות נקיים/נטולי אבק	רכיבים מעורבים, עומק V גמיש	PCB ארוכים או רחבים במיוחד, הפרדה ביעילות גבוהה

|  רשימת ציוד קו SMT

|  סרטון הצלחת לקוחות

בתחילת 2025, מהנדס ICT תמך ביצרן אלקטרוניקה לרכב באוזבקיסטן במהלך התקנת קו ייצור SMT שלם. הלקוח רכש סט מלא של ציוד, כולל הדפסה, מיקום, הלחמה חוזרת, בדיקה, ביטול לוח ומערכות עזר. בשל שטח המפעל המוגבל, ICT עיצב פריסה קומפקטית בצורת U כדי להבטיח זרימת חומרים חלקה. במקום, המהנדס הדריך את התקנת הציוד והעניק הדרכה שלב אחר שלב. לאחר השלמתו, הלקוח הפעיל באופן עצמאי את כל הקו, תוך שמירה על תפוקה יציבה ואיכות מוצר עקבית.

|  תמיכה בשירות והדרכה

ICT מספקת שירות והדרכה מקיפים מעבר לתמיכה במכונה אחת. מתכנון פרויקט ועד להפעלת ייצור, מהנדסי ICT מסייעים ללקוחות בבחירת ציוד, פריסת קו ואופטימיזציה של תהליכים. לאחר ההתקנה, הדרכה מובנית מכסה תפעול, תחזוקה, תקני בטיחות ופתרון בעיות בסיסיות. תמיכה טכנית מרחוק מבטיחה מענה מהיר לשאלות ייצור יומיות, בעוד שירות באתר זמין כאשר נדרש סיוע עמוק יותר. גישת שירות מלא זו מסייעת ללקוחות לקצר את מחזורי הלמידה, להפחית את זמן ההשבתה ולהשיג ביצועי ייצור יציבים לטווח ארוך.

|  משוב לקוחות

לקוחות העובדים עם ICT מדגישים לעתים קרובות את התמיכה ההנדסית החזקה לאורך כל הפרויקט. מתקשורת מוקדמת ועד הכשרה במקום, מהנדסים מספקים הדרכה ברורה ופתרונות מעשיים. הציוד מוכר בזכות ביצועים יציבים והפעלה אמינה בתנאי ייצור אמיתיים. לקוחות רבים מעריכים גם את סידורי האריזה והלוגיסטיקה הקפדניים, המבטיחים שהמכונות מגיעות בבטחה ומוכנות להתקנה. תגובה מהירה לשאלות טכניות בונה עוד יותר ביטחון, והופכת את ICT לשותף מהימן לטווח ארוך ולא רק לספק ציוד.

|  הסמכות ותקנים

מוצרי ICT מיוצרים תחת מערכות בקרת איכות קפדניות ועומדים בתקנים בינלאומיים. ציוד עומד בדרישות CE ו-RoHS כדי להבטיח תאימות לבטיחות ולסביבה. תהליך הייצור עוקב אחר מערכת ניהול האיכות ISO9001, המבטיח איכות מוצר עקבית. בנוסף, ICT מחזיקה במספר פטנטים הקשורים למבנה מכני וטכנולוגיית חיתוך, לרבות עיצובים המשמשים בפתרונות חדשים של מכונת חיתוך עופרת אוטומטית Pcb Cutter. הסמכות אלו מדגימות את המחויבות של ICT לאמינות, תאימות ושיפור טכני מתמיד.

|  אודות חברת ICT ומפעל

ICT היא ספקית פתרונות לייצור אלקטרוניקה מקצועית, המציעה מערכות SMT, DIP, הרכבה, בדיקה וסילוק לוחות PCB. עם צוות הנדסה מנוסה ומתקני ייצור מודרניים, ICT מתמקדת בתכנון מעשי המבוסס על צרכי המפעל האמיתיים. כל חותך LED PCB מורכב, נבדק ונבדק לפני המשלוח. משרת לקוחות ברחבי העולם, ICT תומך ביצרנים בבניית קווי ייצור יעילים, יציבים וניתנים להרחבה בתעשיות LED, רכב, תעשייה ואלקטרוניקה צריכה.
