ICT-SS330 / SS430 / SS540 / SS550
I.C.T
| כַּמוּת: | |
|---|---|
| סקירה כללית של מכונת גלי הלחמה סלקטיבית
מכונת ההלחמה הסלקטיבית של ICT, שנבנתה ונבדקה בסין, היא מכונת הלחמת גל סלקטיבית האולטימטיבית לקווי PCBA במיקס גבוה ובנפח גבוה. הלוח נשאר נייח לחלוטין בעוד פלטפורמת אלומיניום יצוק קלת המשקל - המופעלת על ידי סרוו של Panasonic ומסילות ליניאריות מדויקות - מזיזה ראשי שטף והלחמה במהירות שקטה ודיוק תת-מילימטר. חימום חנקן מובנה מבטיח חיבורים בהירים במראה וכמעט אפס סחיטה. כל פרמטר נשלט ומאוחסן בממשק Windows קל לשימוש עבור 100% חזרה. כיול גלים אוטומטי, ניטור CCD בזמן אמת, שסתום סילון גרמני וסיר הלחמה טיטניום מספקים תוצאות עקביות ואיכותיות מעבר אחר משמרת במכונת הלחמת גל סלקטיבית חזקה זו.
| רשימת ציוד קו DIP
שסתום סילון גרמני בתדר גבוה יורה נקודות שטף זעירות ואחידות עם מוצקים מתחת ל-10%. מיכל בלחץ קבוע ומד זרימה מדויק שומרים על זרימה יציבה בסלע ללא קשר למפלס המיכל. הזרבובית נוסעת על פלטפורמת XY שניתן לחזור עליה עד 0.02 מ'מ. שאריות נופלות לתוך מגש להחליק החוצה לניקוי מיידי. כל הפנאומטיקה היא SMC יפנית ברמה הגבוהה ביותר, עם מדדים ממש בחזית לבדיקות חזותיות מהירות. משאבה אוטומטית מזינה שטף ללא הפרעה. מערכת זו מבטיחה כיסוי נקי וניתן לחזור על עצמו בכל מחזור במכונת ההלחמה הסלקטיבית.
IR תחתון מתכוונן לחלוטין מגיע כסטנדרט; הסעת IR או אוויר חם היא אופציונלית. עיצוב מסגרת פתוחה מפזר חום באופן שווה בעוד בידוד עבה מחזיק בטמפרטורות מוצקות. גופי חימום ומנועים מובחרים ממובילים עולמיים פועלים ללא תחזוקה במשך שנים. הכל ב-Plug-and-Play - אין צורך בכלים לשירות. לוחות יוצאים מופעלים בצורה מושלמת וללא מתח, מוכנים לחיבורים ללא רבב במכונת הלחמת גל סלקטיבית.
משאבה אלקטרומגנטית גרמנית מספקת שיא גל יציב במיוחד. הגדר טמפרטורה, זרימת N2, גובה גל וכיול אוטומטי ישירות בתוכנה. סיר טיטניום עם דוד חיצוני מברזל יצוק מתחמם מהר ולעולם לא דולף. חנקן מוטבע מייצר מפרקים מבריקים ולמעשה ללא טמבל. CCD בזמן אמת מקליט 900 שעות של וידאו הניתן למעקב. צירי XYZ אטומים במהירות גבוהה, זיהוי גלי לייזר וניקוי פיות אוטומטי שומרים על מכונת ההלחמה הסלקטיבית פועלת 24/7 ללא השבתה.
מסילות צדודיות כבדות ומסוע גלילה בעל שלושה חלקים מזיזים לוחות בצורה חלקה ובעדינות. מהדקים צדדיים ועליונים נועלים את ה-PCBA ללא דופי בכל צעד. מסילות מעובות מתמודדות בקלות עם עומסים של 20 ק'ג. מודולי כונן מדויק ממקמים לוחות בצורה מושלמת משטף להלחמה. מערכת ההובלה כולה מתוכננת לייצור ללא הפסקה במכונת הלחמת גל סלקטיבית.
PLC עם אישור CE וארכיטקטורת אוטובוסים מהירים עומדים בתקני Industry 4.0. חיווט Cat-6 והאלקטרוניקה הטובה מסוגה נותנים תגובה מהירה בזק ואמינות מוחלטת. תכנות מודרך, זיהוי חרירי אוטומטי, עריכות מבוססות תמונה, תצוגה חיה בלחיצה אחת ותמיכה מרובת שפות הופכים את ההגדרה ללא מאמץ. עקיבות פרמטרים מלאה שומרת על איכות נעולה בכל מכונת הלחמה סלקטיבית.
תכנות מודרך שלב אחר שלב, מזהה זרבובית אוטומטי, תיקון תמונה חכם, לוחות מחוונים בזמן אמת ומיתוג CCD חי בלחצן אחד הופכים את הפעולה לפשוטה. תומך בסינית, אנגלית, יפנית, רוסית ועוד. MES מובנה, Wi-Fi, גישה מרחוק, אזעקות קוליות ואורות הניתנים להתאמה אישית שומרים למפעילים בשליטה מלאה על מכונת הלחמת גלים סלקטיבית.
| מִפרָט
| מכונת הלחמת גל סלקטיבית מקוונת | ||||
| דֶגֶם | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| מודולרי מקוון | ספריי + חימום מראש והלחמה | ספריי + חימום + הלחמה | ספריי + חימום + הלחמה + הלחמה | ספריי + חימום + הלחמה + הלחמה + הלחמה |
| מערכת הלחמה | ||||
| כמות זרבובית | 1 | 1 | 2 | 3 |
| כמות סיר הלחמה | 1 סט | 1 סט | 2 סטים | 3 סטים |
| סיר כפול (אופציה) | N/a | אוֹפְּצִיָה | אוֹפְּצִיָה | אוֹפְּצִיָה |
| כוח סיר הלחמה | 2.35 קילוואט | 2.35 קילוואט | 4.70 קילוואט | 7.05 קילוואט |
| מערכת שטף | ||||
| מיכל אחסון שטף | 1L | 1L | 2L | 2L |
| תמיכה בשטף | אזעקת שטף, אוטומטית | |||
| זרבובית ריסוס | שסתום סילון של גרמניה (ריסוס ספוט וקו) 1 סט | |||
| גודל פיית ריסוס | 130um (אפשרות 180um, 210um) | |||
| מהירות ריסוס | 0~20 מ'מ/שנייה | |||
| מהירות תנועה של זרבובית ספריי | 0 ~ 400 מ'מ/שניות | |||
| מערכת חימום מראש | ||||
| מצב חימום מראש | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR |
| אזור חימום מראש | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| אזור חימום מוקדם | אוויר חם למעלה: 2, IR תחתון: 1 | |||
| כוח חימום מוקדם תחתון | מקסימום 12 קילוואט | |||
| כוח חימום מוקדם העליון | מקסימום 6 קילוואט | |||
| זמן חימום | כ-15 דקות (הגדרה 150℃) | |||
| מצב שליטה | PC+PLC | |||
| מערכת הובלה | ||||
| גודל PCB (עם מתקן) | 120*60~500*500 מ'מ | |||
| החלפת PCB | באינטרנט | |||
| פינוי עליון PCB | 120 מ'מ | |||
| גובה תחבורה | 900 ± 20 מ'מ | |||
| רוחב הובלה | 60~500 מ'מ | |||
| מידות: מ'מ | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| מִשׁקָל | כ: 800 ק'ג | כ: 1200 ק'ג | כ: 1300 ק'ג | כ: 1500 ק'ג |
| רשימת ציוד קו DIP
קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| שם המוצר | ייעוד בקו DIP |
|---|---|
מיקום אוטומטי של רכיבים על גבי PCB עם דיוק עבור קו ייצור DIP. | |
ממיס הלחמה ליצירת חיבורים מוצקים על גבי PCB במהלך תהליך התוספת של THT. | |
מחיל הלחמה באופן סלקטיבי על אזורים ספציפיים להרכבת THT מדויקת | |
| AOI מוטבע לאחר גל | בודק חיבורי הלחמה וליקויי מיקום על PCB המורכב DIP. |
| סרטון הצלחת לקוחות

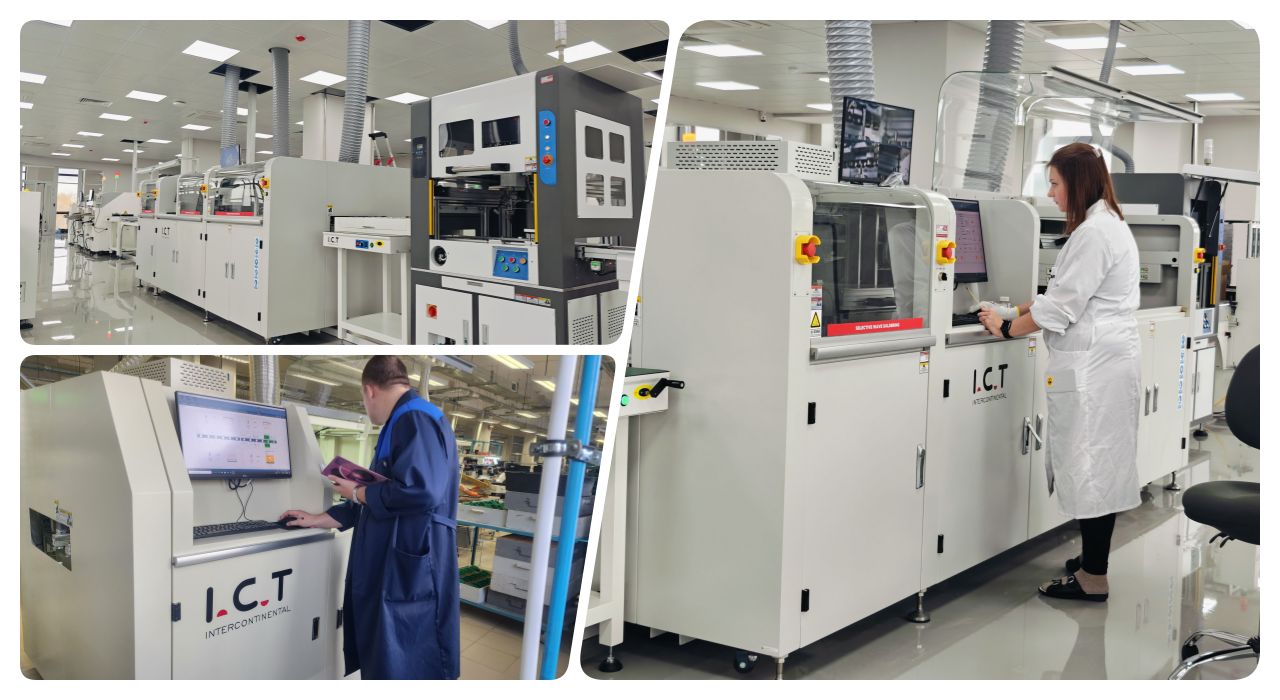

לקוח וייטנאמי המספק מותג מצלמות מפורסם בעולם ביקר במפעל שלנו כדי לקבל את מכונת ההלחמה הסלקטיבית החדשה שלהם. המהנדסים שלנו הריצו הדגמות חיות מלאות על הלוחות האמיתיים שלהם, הכשירו את הצוות בתכנות, כיול גלים ותחזוקה יומית, ונתנו להם לצפות בחיבורים מושלמים שנוצרים בזמן אמת על צג ה-CCD. הביקור המעשית נתן להם ביטחון מלא לסטארט-אפ מהיר וחלק בבית והוכיח את התמיכה הגלובלית האמיתית של ICT.
| שירות והדרכה מקצועיים
מהתקנה והפעלה סופית ועד תחזוקה ושדרוגים לכל החיים, ה-ICT מספק לך כיסוי בכל מקום בעולם. עשרים מהנדסים מסורים מטפלים בתכנון קו, אופטימיזציה של תהליכים והדרכה מעמיקה - באתר או מרחוק. רכזות של חלקי חילוף ביבשות מרובות ותגובה של 24 שעות ביממה שומרים על מכונת ההלחמה הסלקטיבית שלך לפעול בשיא היעילות שנה אחר שנה.
| שבחי לקוחות
לקוחות אוהבים את המהנדסים הסבלניים והמומחים שלנו שמתאמנים ביסודיות במהלך קבלת המפעל וההפעלה באתר. הם מתלהבים על דיוק השטף המדויק של מכונת ההלחמה הסלקטיבית, הגל היציב בסלע והפקדים הקלים שמצמצמים פגמים ומגבירים את התפוקה. אריזה מאובטחת מגיעה ללא נזקים בכל פעם, והתגובה המהירה הבזק שלנו - לעתים קרובות מתקנים בעיות מרחוק באותו היום - הופכת את ה-ICT לשותף שהם סומכים עליו לחלוטין.
| אישורי תעשייה
כל מכונת הלחמה סלקטיבית של ICT נושאת CE לבטיחות, RoHS לתאימות סביבתית, ISO9001 לניהול איכות ופטנטים רבים על שסתומי סילון, משאבות ומערכות זיהוי לייזר. הסימנים המהימנים בעולם מוכיחים שמכונת ההלחמה הסלקטיבית שלך עומדת בסטנדרטים הגבוהים ביותר לביצועים, בטיחות וחדשנות.
| אודות חברת ICT ומפעל
מאז 2012 גדלנו במהירות עם מו'פ פנימי מלא ומפעל חדיש בשטח של 12,000 מ'ר. 89 חברי צוות - כולל 20 מהנדסים - ושמונה סניפים משרתים למעלה מ-1,600 לקוחות ב-72 מדינות. בדיקה קפדנית ומערכות איכות מלאות מחזירות כל מכונת הלחמה סלקטיבית, בעוד שפתרונות סוהר אמיתיים - תכנון, ציוד, הדרכה, אופטימיזציה - עוזרים ליצרני אלקטרוניקה ברחבי העולם להצליח עם מכונת הלחמה סלקטיבית גלים.
