כדי למנוע חללים בהלחמת BGA בעת שימוש בציוד מיצרן תנור מחדש בסין , חשוב לקבוע פרופיל חוזר מדויק. בחרו בזהירות הדבקת הלחמה באיכות גבוהה ובקרת רמות לחות. עקוב תמיד אחר שיטות העבודה המומלצות לטיפול בחומרים וניהול תהליכים. במפעלי אלקטרוניקה מודרניים, חללים במפרקי הלחמה של BGA נשמרים בדרך כלל מתחת ל -25% כדי להבטיח ביצועים אמינים. חללים גדולים או מקובצים יכולים להחליש את מפרקי הלחמה ולהקטין את אורך החיים שלהם , במיוחד במהלך הלחמת BGA בתהליך מחדש. חשוב לפקח על כל צעד מקרוב, שכן מיקום וגודל החללים יכולים להשפיע הן על האיכות והן על העמידות של ההלחמה שלך. יצרני תנור רבים מחדש בסין מציעים כעת פתרונות מתקדמים שיעזרו למזער חללים במהלך הלחמת BGA.
· הגדר את פרופיל מחדש עם החום והזמן הנכונים. זה עוזר להוריד חללים ויוצר מפרקי הלחמה חזקים. השתמש בהדבקת הלחמה טובה וטפל בזה בדרך הנכונה. זה מונע גזים ומים להילכד ולגרום לחללים. תכנן שבלונות כך שגזים יוכלו לברוח במהלך הלחמה. זה עוזר לעצור חללים גדולים מתחת ל- BGA. שמור על לחות נמוכה ואופה חלקים לפני ההלחמה. זה מסיר מים ושומר על המפרקים לפצח. בדוק במפרקי הלחמה עם כלי רנטגן כדי למצוא חללים נסתרים. שמור על רמות ריק מתחת למגבלות המוצעות לאמינות טובה יותר.
כשאתה מבצע הלחמה של BGA, עליך לצפות בחללים. חללים הם כיסים זעירים של גז או שטף בתוך מפרק ההלחמה. חללים אלה יכולים להפוך את המפרק לחלש יותר ולגרום לו להיכשל מאוחר יותר. המפרק המפרק של הלחמה מקשה על המפרק להזיז חום וחשמל. אם אתה מתעלם מחלקי הלחמה של BGA, ייתכן שהמכשיר שלך לא יעבוד טוב או יכול להפסיק לעבוד. יצרני אלקטרוניקה רבים קובעים כללים קפדניים לבעלי ריח כדי לשמור על דברים אמינים. עליכם לנסות תמיד לעצור חללים ולשמור על חללים מפרקים של הלחמה תחת הגבול המותר.
טיפ: בדוק את עבודתך לעיתים קרובות כדי למצוא חללים של הלחמה של BGA מוקדם והפסיקו ליקויי BGA נפוצים.
אתה יכול לעצור את החללים טוב יותר אם אתה יודע איך הם קורים. חללים של הלחמה של BGA מתחילים בדרך כלל במהלך תהליך מחדש. כאשר ההלחמה נמס, הוא מנסה להיצמד לכרית ולדבק ההלחמה. לפעמים, השטף בעיסה נלכד אם החלק החיצוני של הבליטה נדבק מהר יותר מבפנים. שטף לכודים זה הופך לאדים ובונה לחץ, אך יתכן שהלחמה לא תישאר נמס מספיק זמן כדי שהאדי ייצא. זה הופך את חלקי הלחמה של BGA בתוך המפרק.
הסיבות העיקריות לחללים הן:
1. הדבקת הדפסת הדפסת הדפסה שהניחו יותר מדי או מעט מדי משחה על הכרית.
2. פרופילי תנור רעים מחדש שאינם נותנים מספיק זמן לגזים לעזוב.
3. באמצעות משחות הלחמה עם שטפי נקודת רתיחה גבוהים המלכדים אדים.
4. חלקים מלוכלכים או PCBs המונעים את ההלחמה להדביק ימינה.
5. לא לאחסן או טיפול הימני של הדבק הלחמה, שמשנה אותו וגורם ליותר חללים.
אתה יכול להוריד חללים על ידי תיקון פרופיל מחדש מחדש שלך , בחירת משחות הלחמה נמוכות ושמירה על ניקיון התהליך שלך. מומחים רבים אומרים להשתמש ברמפת טמפרטורה איטית ובזמן הספגה ארוך יותר. להלחמת BGA ללא עופרת, עליכם לכוון לטמפרטורת שיא של כ- 245 מעלות צלזיוס ללוחות עם חלקים עליהם. מחדש בסיוע ואקום מחדש יכול גם לעזור לכם לעצור חללים על ידי שלף גזים לכודים. בדוק תמיד את התהליך והחומרים שלך כדי לשמור על חלקי הלחמה של BGA נמוכים ולגרום למפרקים להימשך זמן רב יותר.
מקור תמונה: Pexels

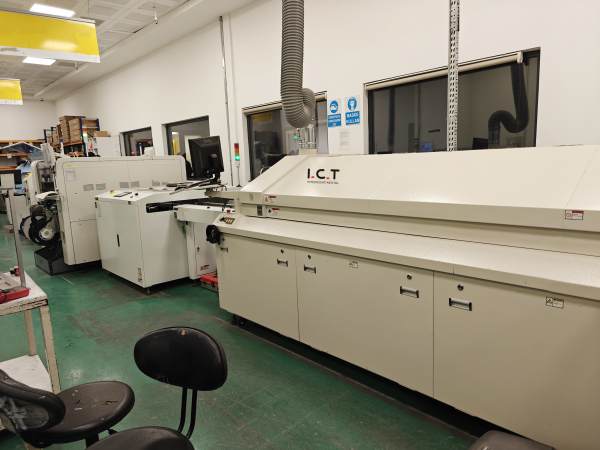

לשפר את פרופיל מחדש של פרופיל מחדש היא דרך נהדרת להוריד את המפרק של הלחמה במכלולי BGA. עליכם לצפות בטמפרטורה, בזמן ובאוויר במהלך הלחמה מחדש. זה עוזר לך לקבל מפרקים חזקים ואמינים. אם אתה משנה את הגדרות הטמפרטורה מחדש מחדש, אתה יכול לקבל פחות חללים ולהפוך את התהליך שלך ליציב יותר.
אתה צריך לבחור את הטמפרטורה הנכונה עבור כל שלב בהלחמת מחדש מחדש. התחל עם קצב רמפה איטי, בערך 1 מעלות צלזיוס עד 3 מעלות צלזיוס לשנייה . זה שומר על הלוח מפני הלם תרמי ומאפשר לגזים לעזוב. מרבית היצרנים אומרים להשתמש בקצב רמפה של 1-2 מעלות צלזיוס/שניות עבור משחת הלחמה קטנה או BGAs משובחים. זה עוזר לעצור בעיות כמו Balling Balling ו- Tombstoning.
בשלב הספירה, שמור על הטמפרטורה בין 155 מעלות צלזיוס ל- 185 מעלות צלזיוס למשך 30 עד 120 שניות. זה מאפשר ללוח ולחלקים להתחמם באופן שווה. אבל אם אתה משרים יותר מדי זמן או חם מדי, אתה יכול לקבל יותר חמצון וחללים. לשלב השיא, קבעו את הטמפרטורה בין 230 מעלות צלזיוס ל- 245 מעלות צלזיוס להלחמה ללא עופרת. וודא שהשיא גבוה לפחות ב -15 מעלות צלזיוס מנקודת ההיתוך של הלחמה. החזק זאת במשך 45 שניות ומעלה. זה עוזר להלחמה להידבק היטב ומאפשר לגזים לברוח.
טיפ: שים צמד תרמי במקומות שונים ב- BGA ו- PCB. זה עוזר לך לבדוק את החום ומוריד את הסיכוי לחתום משותף של הלחמה.
הזמן חשוב מאוד בהלחמת מחדש מחדש. הזמן מעל Liquidus (TAL) חשוב ביותר לגרום לשטף לעבוד ולהוריד חללים. נסה לשמור על טל בין 60 ל 90 שניות. זה נותן לשטף זמן לנקות תחמוצות ומאפשר לגזים לצאת לפני שהלחמה מתקשה.
אל תמהר את הצעדים. אם אתה הולך מהר מדי ברמפה או להשרות, אתה לוכד גזים בתוך המפרק. אם אתה מבצע את הספיון או השיא האחרון יותר מדי זמן, אתה עלול לפגוע בחלקים רגישים או לגרום לבעיות אחרות. אתה צריך לצפות בזמן בכל שלב ולפעמים לנסות דרכים שונות. מומחים רבים אומרים כי הפיכת הפרופיל למושלם תרגול תרגול, אך טיפים אלה יעזרו לכם להשיג תוצאות טובות.
האוויר בתוך התנור מחדש שלך חשוב לאיכות המפרק של הלחמה. גז חנקן דוחף חמצן ועוצר חמצון. זה הופך את המפרקים הנקיים והחזקים יותר. חנקן מסייע גם להלחמה להתפשט ומוריד את מספר החללים במכלולי BGA ובמכלול עדין.
תוֹעֶלֶת | השפעה על מכלולי BGA/משובח |
חמצון מופחת | חנקן עוצר תחמוצות, כך שיש פחות כתמים וגשרים ריקים. |
הרטבת הלחמה משופרת | אוויר אינרטי עוזר להתפשט הלחמה, שהוא המפתח עבור חלקי BGA. |
קצב חלל נמוך יותר | זרימת הלחמה טובה יותר פירושה פחות חללים, כך שעבודה חשמלית ואמינות משתפרים. |
טמפרטורת חוזרת נמוכה יותר | אתה יכול להלחם בחום נמוך יותר, שמגן על חלקים ומוריד סיכונים בטלים. |
אדי חומצה פורמית היא דרך נוספת להוריד חללים במהלך הלחמה מחדש. אם אתה משתמש בחומצה פורמית בתנור ואקום מחדש , אתה מייצר אוויר מקטין המנקה תחמוצות מחלקים, מפרקי הלחמה ומשטחי PCB. זה עוזר להלחמה להידבק טוב יותר ועושה פחות חללים. זה חשוב מאוד לאריזות BGA מתקדמות. תעשיות גדולות כמו תעופה וחלל ורכב משתמשים בשיטה זו כדי לעמוד בכללים נוקשים לאמינות.
הערה: בדוק תמיד את רמות החמצן ושנה חומצה פורמית ואת זמני הספיגה כדי לקבל את שיעורי הריק הנמוכים ביותר.
אם אתה שולט בטמפרטורה, בזמן ובאוויר היטב, אתה יכול להוריד את המפרק המפרק של הלחמה ולהפוך את מכלולי ה- BGA שלך לאמינים יותר. זכור, פרופיל תרמי וכוונון עדין של התהליך שלך נדרשים להלחמת יציבות ואיכותית מחדש.
בחירת משחת הלחמה הנכונה עוזרת לעצור חללים בהלחמת BGA. על העיסה להיות בתערובת המתאימה של ממיסים . זה מאפשר לגזים לצאת כשאתה מחמם אותו. זה מונע מהם להיתקע בפנים. הרטבה טובה פירושה שהעסק יכול לנקות היטב את הכרית. זה עוזר לייצר כדורי הלחמה חזקים. אם אתה משתמש במשחה עם מתח משטח טוב, הוא מתפשט טוב יותר ועושה פחות חללים. לשטף לא צריך להיות יותר מדי דברים לא נדיפים. אם יש יותר מדי, זה יכול לחסום את כדורי ההלחמה מנפילה ומלכודות גזים. נסה למצוא משחה הלחמה עם רוזין שנמסה בטמפרטורה נמוכה. זה עוזר לשטף לעבוד טוב במהלך מחדש. שימוש בפחות רוזין מהרגיל מאפשר למפעילים לעבוד בזמן. זה גם מונע מכדורי הלחמה להדביק זה בזה.
טיפ: קרא תמיד את גיליון הנתונים הטכניים עבור הדבק הלחמה שלך. היצרן יפרט דברים המסייעים להוריד חללים בהלחמת BGA.
אחסון וטיפול בהלחמה הדבק בדרך הנכונה שומר על מפרקי הלחמה של BGA בטוחים. שים משחת הלחמה במקום קריר ויבש. שמור על חלקים ו- PCBs באזור נקי כדי לעצור לכלוך וחלודה. עקוב אחר כללי הרמה הרגישים ללחות כדי לשמור על בעיות מים. השתמש בבטיחות ESD כשאתה נוגע בחומרים כלשהם. כשאתה מדפיס הדבק הלחמה, השתמש בסטנסילים טובים. וודא שהחורים תואמים את פריסת ה- BGA שלך. שלוט בכמה הדבק הלחמה אתה משתמש. זה אמור לכסות כמחצית לרוב הכרית . זה עוזר לך להשיג את אותן תוצאות בכל פעם. הגדר תמיד את פרופיל ה- Refow שלך כך שיתאים למדבק הלחמה ולחלקים. שימוש בחנקן בתנור יכול גם לעזור להפסיק חלודה ולהוריד חללים.
הצבת הדבק הלחמה באותה צורה בכל פעם שהופכת את מפרקי הלחמה של BGA לחזקים. חללים יכולים לקרות כאשר גזים עוזבים במהלך מחדש. אם אתה משתמש במעט מדי משחה או שטף הלחמה, גזים עשויים שלא לצאת. זה יכול לגרום ליותר חללים. סוג וחוזקו של השטף בעיסה שלך חשוב מאוד. אם השטף אינו חזק מספיק , גזים נשארים בפנים ועושים חללים. עבור קרמיקה BGA, אתה צריך עוד משחה הלחמה. הסיבה לכך היא שהחבילה נותנת פחות הלחמה מאחרים.
אַספֶּקט | הֶסבֵּר |
הדבק הלחמה חשיבות נפח | עבור קרמיקה BGA, מספיק משחה הלחמה הופכת את המפרקים לחזקים. |
השפעה של משחה לא מספקת | מעט מדי הלחמה או שטף גורם לבעיות ויותר חללים. |
תפקיד כדורי הלחמה | חלק מה- BGA משתמשים בכדורי הלחמה, אך קרמיקה BGA זקוקה להדבק נוסף. |
תוֹצָאָה | לא מספיק הדבק הלחמה או שטף פירושו מפרקים חלשים ויותר חללים. |
הערה: בדוק תמיד את הדבק ההלחמה שלך לפני החזרת מחדש. לשים אותו באותה צורה בכל פעם שמוריד חללים והופך את הלחמת BGA לטובה יותר.
עליכם להרחיק לחות מרכיבי ה- BGA שלכם לפני ההלחמה. אם מים נכנסים לכדורי ההלחמה, הם יכולים לעשות חללים במהלך מחדש. אם אתה חושב שלחלקי ה- BGA שלך יש לחות, אופים אותם לפני שאתה משתמש בהם. אפייה מוציאה את המים ועוזרת להפסיק סדקים או שכבות מקלף. מרבית המומחים אומרים לאפות חלקי BGA בטמפרטורה של 125 מעלות צלזיוס למשך 24 שעות אם הם היו באוויר ארוך מדי או אם אינך בטוח באחסון. עקוב תמיד אחר הכללים של היצרן והקבוצות כמו IPC ו- JEDEC. אחסן את חלקי ה- BGA שלך בתיקים מיוחדים עם חבילות ייבוש. שמור על הלחות מתחת ל 40% RH. אל תנסה לתקן נזקי לחות על ידי אפייה לאחר מחדש. ברגע שהנזק יקרה, אינך יכול לבטל את זה. השתמש בצילום רנטגן או ב- C-SAM כדי לחפש חללים או סדקים נסתרים לאחר הלחמה.
טיפ: עדיף להפסיק בעיות מאשר לתקן אותן. תמיד אופה ואחסן את חלקי ה- BGA שלך בדרך הנכונה לפני מחדש.
אתה צריך לשמור על הלחות נמוכה באזור העבודה שלך כדי לעצור חללים בהלחמת BGA. לחות גבוהה יכולה לגרום לשטף תחת חלקים לספוג מים. זה יכול ליצור סרטים הגורמים ליותר חללים והופכים את המפרקים פחות חזקים. אם לסביבת העבודה שלך יש פערים קטנים או מחברים הדוקים, שטף לכודים וזרימת גז רע יכולים להחמיר את המצב. שמור על החדר יבש והשתמש בזרימת אוויר טובה כדי לעזור לגזים לצאת במהלך ההלחמה. גם עיצוב גוזל ועיצוב חכם טוב יותר , כמו חללים גדולים יותר בין חלקים, עוזר גם הוא להוריד שטף וחללים. בדוק תמיד את אזור העבודה שלך ושנה דברים במידת הצורך כדי לשמור על מפרקי ה- BGA שלך.
· לחות יכולה לגרום:
o חללים בתוך כדורי הלחמה או במפרקים
o גזי שטף לכודים
o מפרקים שמתכווצים ונסדקים
o כיסי אוויר מ- vias
הערה: אם אתה עוקב אחר כללי IPC-610D ו- IPC-7095A , אתה יכול לשמור על חללים ברמות בטוחות.
אתה יכול להוריד חללים בהלחמת BGA על ידי שינוי עיצוב הסטנסיל שלך . כשאתה מדפיס הדבק הלחמה, עליך ליצור נתיבים לגז לברוח מתחת ל- BGA. השתמש בתבניות כמו 5 קוביות, חלונית חלון, בקיעה צולבת או צורות רדיאליות . דפוסים אלה עוזרים לגזים להתקדם לפני שהלחמה מתקשה. אם יש לך רפידות תרמיות, פירוק אזורי הדבקת הלחמה גדולים עם דפוסי Crosshatch. זה מאפשר לגז לכודים לברוח ושומר על המפרק חזק.
· חלקו פתחי סטנסיל גדולים לקטנים יותר. לדוגמה, השתמש בארבעה צמצמים קטנים במקום אחד גדול אחד.
· ערוך אישורים סביב חורים. זה מונע ממיס של הלחמה לזרום ל- VIA ולגרום לחללים.
נסה סטנסיל עבה יותר, כגון 0.2 מ'מ, אך יש לשמור על אותו נפח הדבק הלחמה. זה נותן יותר מקום לגז לברוח.
· השתמש בשטף אגרסיבי עם צמצמים מחולקים קטנים יותר וללא מסכת הלחמה. שיטה זו עובדת היטב ואינה מוסיפה עלות.
שינויים אלה עוזרים לך להימנע מחללים ולהקל על ה- BGA מחדש. אינך צריך לשנות את הדבק ההלחמה שלך או את פרופיל מחדש מחדש. אתה רק צריך להתאים את הסטנסיל שלך.
עליכם למקם כדורי הלחמה ומדבק הלחמה בזהירות במהלך עבודת BGA מחדש. אם אתה משתמש יותר מדי או מעט מדי הלחמה, אתה יכול לקבל מפרקים חלשים או חללים נוספים. בדוק תמיד שכדורי הלחמה יושבים במקום הנכון על הרפידות. השתמש בסטנסיל התואם את פריסת ה- BGA שלך. זה עוזר לך לקבל את אותה כמות של משחת הלחמה בכל כרית.
תהליך מיקום טוב עוזר לך להימנע ממפרקים קרים. המפרקים הקרים מתרחשים כאשר ההלחמה לא נמסה באופן מלא. זה יכול להוביל לבעיות בעבודות BGA אחר כך. עליכם להשתמש ביד קבועה ובכלים הנכונים להניח כדורי הלחמה ומשחת הלחמה. זה שומר על מפרקי ה- BGA שלך חזקים ומוכנים לעבוד מחדש במידת הצורך.
עיוות רכיבים עלול לגרום לבעיות גדולות במהלך עבודת BGA מחדש. אם ה- BGA או הלוח שלך מתכופפים במהלך החימום, אתה עלול לראות מפרקי הלחמה לא אחידים או חללים נוספים. עיוות יכול להרים כמה כדורי הלחמה מהכרית, ולהפוך את המפרק לחלשה. עליכם לשלוט על טמפרטורת החוזקה שלכם ולהשתמש בחימום איטי כדי להפסיק עיוות.
אחסן את חלקי ה- BGA שלך שטוחים ויבשים.
· השתמש בתחנת עבודה חוזרת עם חימום אחיד.
· בדוק אם יש עיוות לפני ואחרי העבודה המחודשת.
אם אתה רואה עיוות, יתכן שתצטרך להתאים את התהליך שלך או להחליף את החלק. טיפול בזהירות והכלים הנכונים עוזרים לך להימנע מבעיות עיבוד מחדש ולשמור על מפרקי ה- BGA שלך אמינים.
Reflow ואקום הוא דרך מיוחדת להיפטר מגזים לכודים. זה עוזר להוריד חללים במפרקי הלחמה. אתה מכניס את מכלול ה- BGA שלך לתנור מחדש שעושה ואקום. כאשר ההלחמה נמס, התנור שולף אוויר החוצה. זה מאפשר לגזים ושטף להשאיר את מפרק ההלחמה. בסופו של דבר אתה עם פחות חללים ומפרקים חזקים יותר.
אתה יכול לשנות כמה זמן וכמה חזק הוואקום. מרבית התנורים משתמשים בוואקום מיד לאחר שהלחמה נמס. זה מאפשר להלחמה למלא חללים בזמן שהגזים נמלטים. שיטה זו עובדת היטב עבור חבילות BGA וחלקים אחרים שצריכים להיות אמינים מאוד. אתה תראה הרבה פחות מרמה מאשר עם חוזר רגיל. אנשים רבים מקבלים חללים מתחת ל -2% עם מחדש ואקום מחדש . מחדש רגיל משאיר לעתים קרובות 10% ומעלה.
טיפ: צפו מקרוב במחזור הוואקום. יותר מדי ואקום או תזמון רע יכול לגרום למפרקים או לא אחידים.
אין צורך השתמש בו כשאתה זקוק לחללים נמוכים מאוד או כאשר מחדש רגיל לא עובד מספיק טוב. מחקרים מראים כי חוזר ואקום עוזר ביותר במקרים אלה: מחדש מחדש של ואקום לכל עבודה.
· הרכבה של LED, כאשר כמעט אין צורך בחללים לזרימת חום טובה ולחיים ארוכים.
· הלחמת BGA באמינות גבוהה, כמו במכוניות או במטוסים.
· פרויקטים שבהם הדבקת הלחמה רגילה ושטף אינם נותנים חללים נמוכים מספיק.
· כאשר אתה חייב להיות חלל מתחת ל -2% לקבלת התוצאות הטובות ביותר.
מחדש ואקום מעניק מפרקים טובים יותר, אך זה עולה יותר ולוקח יותר צעדים. אתה יכול לעבוד איטי יותר וצריך לאמן את הצוות שלך יותר. מומחים אומרים שעליך לתכנן היטב את התהליך שלך כדי להפסיק את התפזרות או מחזורים ארוכים.
תוֹעֶלֶת | אֶתגָר |
מתנשא מתחת ל -2% | עלות ציוד גבוהה יותר |
מפרקי הלחמה חזקים יותר | עוד שלבי תהליכים |
אמינות טובה יותר | תפוקה איטית יותר |
הערה: חוזר ואקום הוא הטוב ביותר כאשר העבודה שלך צריכה את העבודה והעלות הנוספת. עבור מרבית הלחמת ה- BGA, פרופיל מחדש טוב מחדש עשוי להספיק.
אתה צריך לבדוק היטב את המפרקים שלך כדי לוודא שהם עובדים. התבוננות בהם עוזרת לך למצוא סדקים או הלחמה מהמורות מבחוץ. אבל אתה לא יכול לראות בתוך המפרק רק עם העיניים שלך. לבעיות נסתרות, אתה זקוק לכלים מיוחדים. בדיקת רנטגן מאפשרת לך להסתכל בתוך המפרק. זה עוזר לך למצוא חללים או סדקים שיכולים לשבור את המפרק. מכונות רנטגן חדשות משתמשות בתוכנה חכמה כדי למדוד חללים במהירות וימינה. אתה יכול אפילו להכין תמונות תלת מימד כדי לראות היכן כל בעיה נמצאת.
להלן טבלה שמראה כיצד פועלות שיטות בדיקה שונות :
שיטת בדיקה | תֵאוּר | יעילות לגילוי חללים | מגבלות |
בדיקה חזותית/אופטית | משתמש במצלמות או מגדלים לבדיקות פני השטח | מוצא רק פגמים לפני השטח | לא יכול לראות חללים נסתרים בתוך המפרקים |
בדיקת רנטגן דו-מימדית | יוצר תמונות דו מימדיות של מבנה פנימי | מגלה חללים פנימיים, אך חפיפה אפשרית | תכונות חופפות מפחיתות את הדיוק |
צילום רנטגן תלת-ממדי (סריקת CT) | מייצר תמונות תלת מימד ברזולוציה גבוהה | היעיל ביותר עבור חללים פנימיים | עלות גבוהה יותר וציוד מתקדם הדרוש |
בדיקה קולית | משתמש בגלי קול כדי לבדוק בפנים | מוצא חללים פנימיים ומדליקים | פחות נפוץ, זקוק לציוד מיוחד |
שיטות הרסניות | חותכים פיזית או צובעים את המפרק | מוצא חללים וסדקים | הורס את הדגימה, לא לשימוש שגרתי |
אתה יכול לראות עד כמה שיטות אלה עובדות בתרשים למטה:
בדיקת רנטגן היא הדרך הטובה ביותר למצוא ולמדוד חללים מבלי לשבור את המפרק. אתה צריך אנשים מאומנים או תוכניות חכמות כדי לקרוא את תמונות הרנטגן. רק להסתכל על המפרק לא מספיק כדי למצוא חללים נסתרים. השתמש תמיד בשתי הדרכים כדי לבדוק היטב את מפרקי BGA. אם אתה מתגעגע לחלל, אתה יכול לקבל מפרק הלחמה קר שעלול להישבר אחר כך.
אתה צריך לדעת את הכללים לכמה חללים בסדר במפרקים. מרבית הכללים אומרים כי האזור החלל הגדול ביותר צריך להיות פחות מ- 25% מהמפרק , כפי שניתן לראות בתמונות רנטגן. כמה דוחות חדשים טוענים כי עד 30% בסדר במקרים מסוימים. עבור רפידות חשובות, מומחים אומרים לשמור על חללים מתחת ל -10% עד 25%, תלוי היכן הם נמצאים.
תיאור קריטריון | רמת חלל מקסימאלית המותרת | הערות/מקור |
חללים לא צריכים לעלות על 20% מקוטר כדור ההלחמה | ≤ 20% מקוטר כדור ההלחמה | חלל יחיד מבחוץ אסור; ריבוי חללים סכום ≤ 20% מקובל |
IPC-7095 PAD LAYER RADE REFITE | ≤ 10% משטח הכדור הלחמה (קוטר ריק ≤ 30%) | חלל ממוקם על שכבת כרית |
IPC-7095 מגבלת אזור ריק שכבת הלחמה | ≤ 25% משטח הכדור הלחמה (קוטר ריק ≤ 50%) | חלל ממוקם במרכז הכדור הלחמה |
גודל חלל בלתי מקובל כללי | > 35% מקוטר הכדור הלחמה | מציין בעיה הקשורה לתהליך; לא מקובל |
חללים מחוץ למפרקי הלחמה שהתגלו על ידי רנטגן | לא מקובל | בדיקת רנטגן נדרשת; רזולוציה ≥ 1/10 קוטר כדור |
עליכם לבדוק תמיד את המפרקים שלכם כדי לוודא שהם עוקבים אחר המגבלות הללו. אם אתה רואה חללים גדולים משליש מגודל הכדור, עליך לתקן את התהליך שלך. שמירה על חללים בטווח הבטוח עוזרת לעצור כשלים ועושה מפרקים חזקים וטובים.
אתה יכול לקבל הלחמה טובה של BGA אם אתה שולט בתהליך שלך ומשתמש בחומרים טובים. נסה להשתמש בחורי סטנסיל קטנים יותר ובפחות הדבק הלחמה כשאתה עובד מחדש של BGA. הפוך את המדרגות לחימום וחימום של צעדים ארוכים יותר כך שגזי שטף יוכלו לעזוב. בחר תמיד הדבקת הלחמה באיכות גבוהה והגדר את התנור שלך מחדש בדרך הנכונה. לצורך עבודת BGA, שמור על האוויר יבש וחשוב על שימוש מחדש בוואקום כדי לקבל את החללים המעטים ביותר. למד על סגסוגות הלחמה חדשות, שטף טוב יותר וכלים מפעל חכם . אם תמשיך לשפר את תהליך העבודה מחדש שלך, המפרקים שלך יישארו חזקים ויש להם פחות חללים.
לעתים קרובות אתה רואה חללים בגלל גזים לכודים משטף הדבק הלחמה, פרופילי חוזר לקוי או יותר מדי לחות. משטחים מלוכלכים ועיצוב שבלונות רע מגדילים גם הם חללים. בדוק תמיד את התהליך והחומרים שלך כדי להפחית את הסיכונים הללו.
עליך להשתמש בבדיקת רנטגן . כלי זה מאפשר לך לראות בתוך מפרקי ההלחמה ולמצוא חללים נסתרים. בדיקות חזותיות מראות רק בעיות פני השטח. רנטגן מעניק לך את התוצאות הטובות ביותר להלחמת BGA.
לא, אתה לא תמיד צריך מחדש ואקום . לעיתים קרובות אתה יכול לשלוט על חללים עם פרופיל מחדש טוב ובעלי הלחמה באיכות גבוהה. השתמש מחדש באקום כאשר אתה זקוק לחללים נמוכים מאוד, כגון בפרויקטים של רכב או חלל.
תֶקֶן | שטח מרק מקסימום מותר |
IPC-7095 | 25% מכדור הלחמה |
התעשייה הטובה ביותר | 10–25% משטח PAD |
עליך לשמור על חללים מתחת למגבלות אלה עבור מפרקים חזקים ואמינים.
