I.C.T-LV733 |מכונת תנור זרימה ואקום מסדרת LV מיצרן סין

I.C.T-LV733 | מכונת תנור ואקום מזרימה מסדרת LV

מָבוֹא:

גודל PCB: 150*150 מ'מ-400*400 מ'מ
גובה מעבר: למעלה/למטה 30 מ'מ

תנור זרימת ואקום מסדרת I.C.T LV ביצועי חימום ללא תחרות ומערכת בקרת טמפרטורה עומדת בדרישות של הלחמות שונות תהליכים, LV Series Vacuum Reflow Oven הוא מוצרי זרימה חוזרת מתקדמים המחויבים לעמוד בקצב הביקוש בשוק כדי לשפר התחרותיות של הלקוחות. קונספט העיצוב החדש שלה עונה באופן מלא על הצרכים של תהליכים מגוונים יותר ויותר, ובהתחשב בכיוון העתידי של התעשייה, מתאים לחלוטין לתקשורת, אלקטרוניקה לרכב, מכשירי חשמל ביתיים, מחשבים ואלקטרוניקה אחרת מוצרים.

תנור זרימת ואקום

תכונות:

1. מערכת בקרה: PC + מערכת בקרת PLC של סימנס, בקרת טמפרטורה מדויקת ויציבה יותר, מבטיחה שקצב יציבות הטמפרטורה יהיה יותר מ-99.99%；

2.מערכת ואקום: PCB נכנס ליחידת הוואקום ישירות מאזור הריתוך, מתחיל את תהליך הוואקום ולחץ הוואקום מופחת ל-100mbar-5mbar. הנקבוביות הפנימיות, החללים והגזים האחרים עולים על גדותיהם ממפרקי ההלחמה המותכת;

3. מערכת אוויר חם: מודול חימום מהשורה הראשונה, עיצוב מרווח אזורי הטמפרטורה הטוב ביותר עושה אחידות טמפרטורה אופטימלית וחוזר חלילה. הניצול האפקטיבי ויעילות הפיצוי התרמי, הוא זקוק פחות מ-20 דקות מדיוק בקרת הטמפרטורה ± 1 ℃ טמפרטורת הסביבה ועד לייצוב הטמפרטורה;

4.תוכנת ניטור: ממשק Windows, מתג מקוון מקוון חינם בסינית ואנגלית מסורתית ומפושטת וסיסמת מפעיל ניהול, קל לתפעול. רשומות תפעול, מדידת עקומת טמפרטורה ופונקציות ניתוח, סימולציה וירטואלית, תקלות אבחון עצמי, ניטור תהליכים, יצירה ושמירה אוטומטית של מסמכי בקרת תהליך, תצוגה דינמית של הובלת מצע;

5. מערכת קירור: אזור קירור חדש, התאמה מהירה וקלה, להגיע בקלות לדרישות הקירור של מדרונות שונים;

מוּצָר:

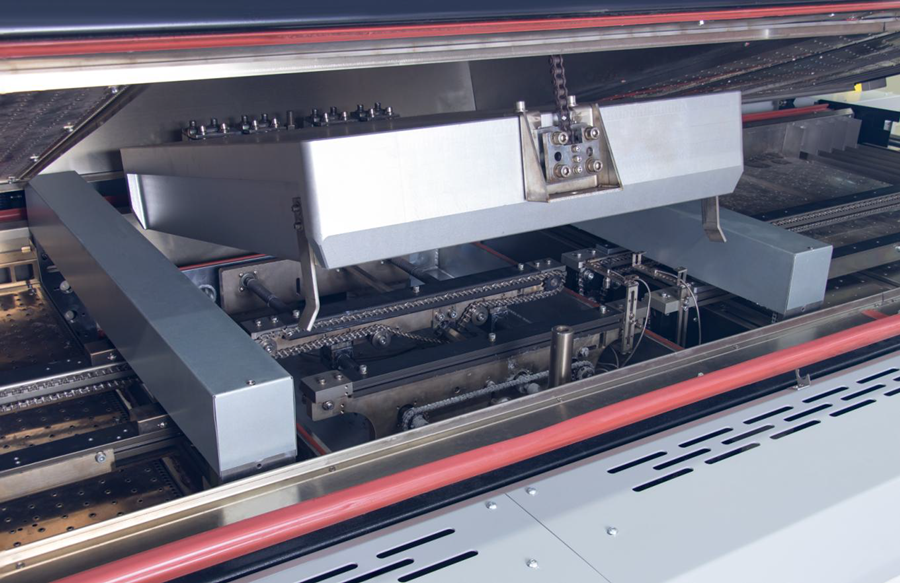

אזור ואקום

1. חיישן סיבים אופטיים חשים לוח PCB כדי להבטיח קצב ייצור מדויק;

2. עיצוב מבנה פניאומטי של מתג תא ואקום, איטום תא ואקום טוב;

3. משאבת ואקום עצמאית בעלת הספק גבוה, המספקת דרגת ואקום מינימלית של 5mbar;

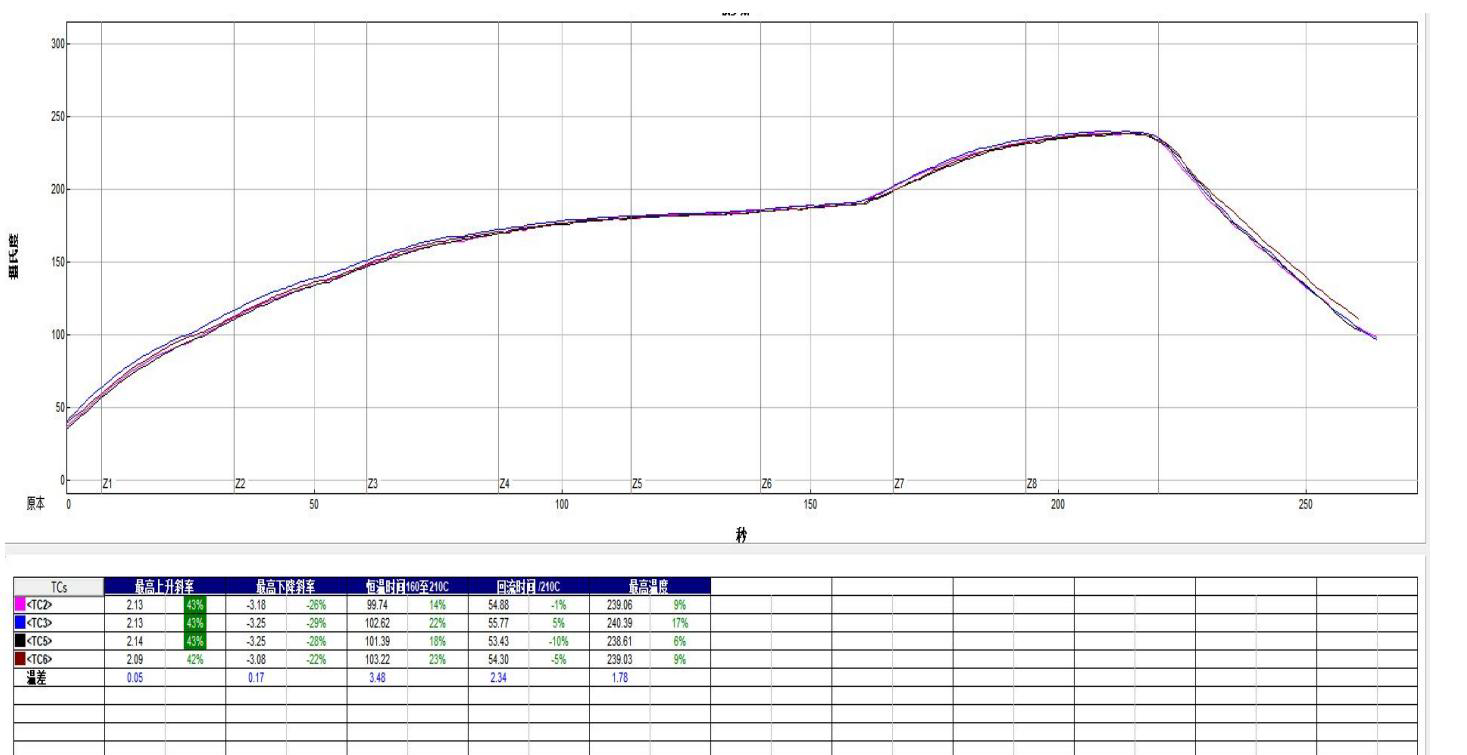

פרופיל של תנור זרימת ואקום

משאבת ואקום

משאבת ואקום בעלת הספק גבוה, מספקת יעילות ואקום מצוינת, מפחיתה מאוד את שיעור הריק של רפידות הלחמה ומשפרת הלחמה

תוצאות;

פרופיל ליניארי

עם פרופיל ליניארי, רכיבים אינם מחוממים באופן שלב אחר שלב במהלך הלחמה, אלא לאורך אותו שיפוע טמפרטורה ליניארי. פרופיל ליניארי יכול לקצר את זמן המחזור ולעזור להפחית שגיאות הלחמה כגון תופעת מצבות.

.

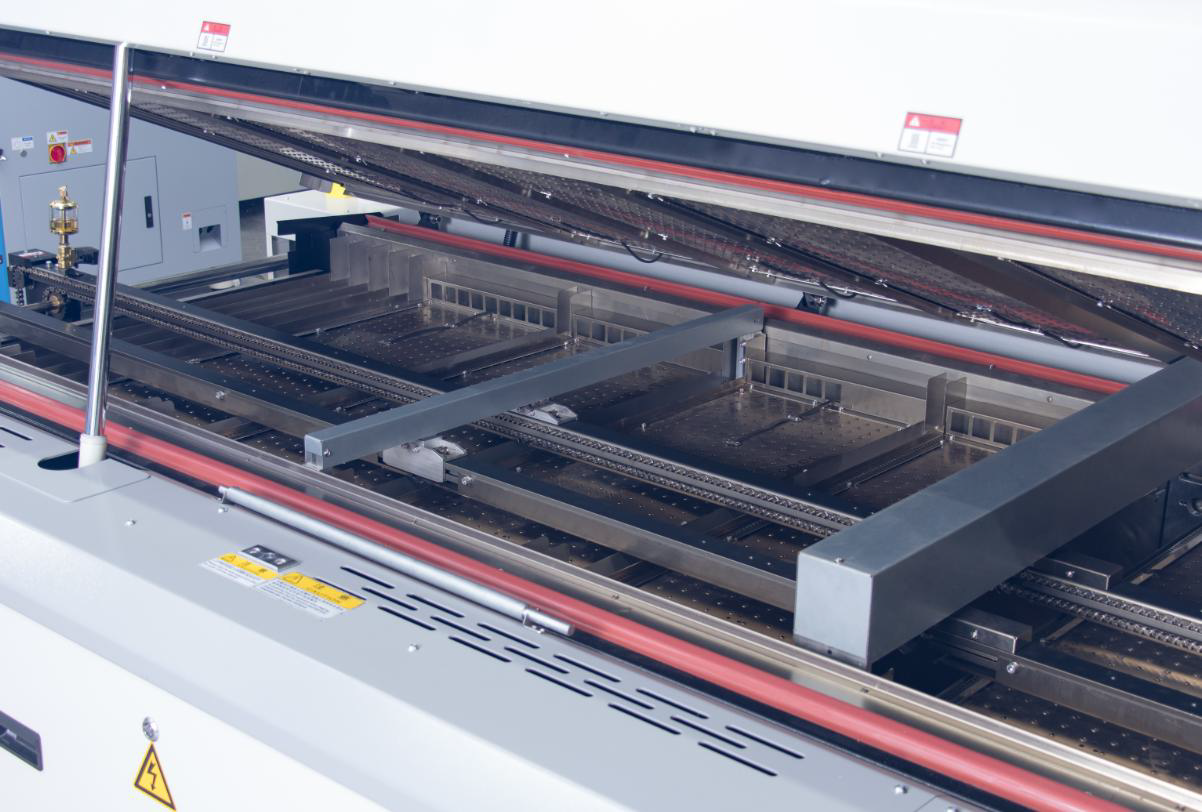

מערכת חימום

1. כותנה בידודית בין אזור החימום מראש לקיר החיצוני מספקת את אפקט הבידוד הטוב ביותר;

2. באמצעות עקומות טמפרטורה מדויקות, אנו יכולים ליצור עקומות טמפרטורה מדויקות וניתנות לחזרה;

מִפרָט:

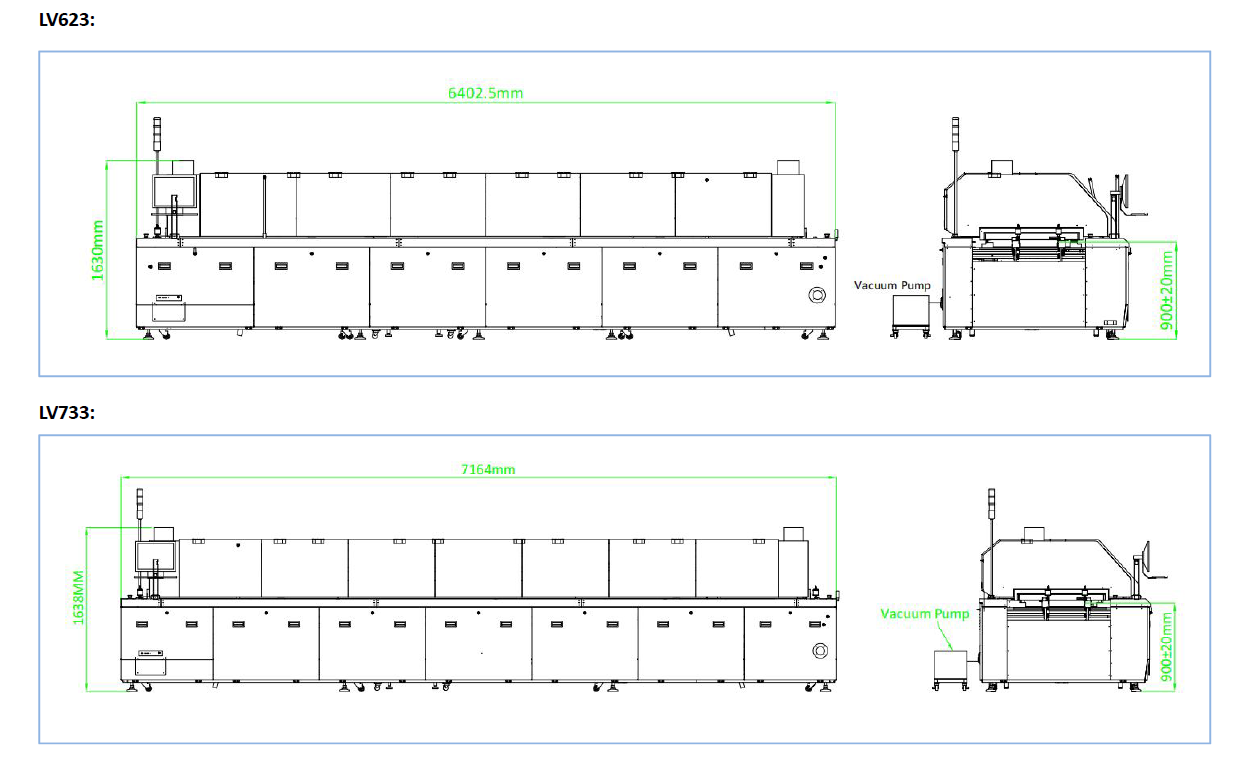

תנור זרימת ואקום מסדרת LV	I.C.T-LV623	I.C.T-LV733
Dimensions	L6405W1695H1630	L7164W1695H1630
מִשׁקָל	3000 ק'ג	3500 ק'ג
מספר אזור החימום	8 העליון / 8 התחתון	10 המובילים / 0 התחתון
אורך אזור החימום	3110 מ'מ	3892 מ'מ
מספר אזור הקירור	למעלה 3 / 3 למטה	למעלה 3 / 3 למטה
דרישת נפח פליטה	11m³/דקה*2	12m³/דקה*2
כּוֹחַ	תלת פאזי, N,PE;AC380V50/60HZ
צריכת חשמל רגילה	10KW	12KW
מצב בקרת טמפרטורה	PID לולאה קרובה המשך + SSR נהיגה
מערכת מסועים
מבנה מסילות	עצמאי תלת שלבי
רוחב מרבי של PCB	150150 מ'מ-400400 מ'מ
טווח רוחב מסילה	50 מ'מ-400 מ'מ
גובה רכיבים	למעלה 25 מ'מ/למטה 25 מ'מ
סוג מסוע קבוע	קיבוע קדמי
כיוון מסוע PCB	מסילה מובילה בתוספת שרשרת
גובה מסוע	900±20 מ'מ
מערכת קירור
שיטת קירור	קירור אוויר מאולץ (הלחמה חוזרת בוואקום) קירור צ'ילר (הלחמה חוזרת של חנקן בוואקום)
מערכת חנקן	מבנים וצינורות מוגבלים בחנקן, מדי זרימת חנקן, צ'ילרים
מכיוון שיעילות הפעולה תלויה בהגדרות של פרמטרי התהליך, הערכים שהושגו בפועל יכולים להיות שונים מהערכים המצוינים כאן.

I.C.T ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להתעדכן ללא הודעה מיוחדת.

מכונת תנור זרימת ואקום

שאלות נפוצות:

ש: מהי מכונת תנור זרימת ואקום ב-SMT?

א: מכונת תנור זרימת ואקום היא ציוד מיוחד המשמש בטכנולוגיית משטחים (SMT) להלחמת רכיבים אלקטרוניים על גבי לוחות מעגלים מודפסים (PCB). זה יוצר סביבה מבוקרת עם רמות חמצן מופחתות כדי למנוע חמצון הלחמה במהלך תהליך ההלחמה.

ש: כיצד פועל תנור זרימת ואקום?

ת: תנור ואקום מחדש פועל על ידי הורדת הלחץ האטמוספרי בתוך החדר, הפחתת רמות החמצן. זה מונע חמצון הלחמה ומשפר את איכות חיבורי ההלחמה במהלך תהליך ההלחמה מחדש, במיוחד עבור רכיבים רגישים או קריטיים.

ש:: מהם היתרונות של שימוש בתנור זרימת ואקום ב-SMT?

ת: היתרונות של שימוש בתנור ואקום מחדש ב-SMT כוללים פגמי הלחמה מופחתים, שיפור איכות מפרקי הלחמה, אמינות משופרת עבור רכיבים קריטיים, והיכולת לטפל בחומרים נטולי עופרת ורגישים ביעילות.

ש:: מתי כדאי לשקול להשתמש במכונת תנור זרימת ואקום?

ת: שקול להשתמש בתנור זרימת ואקום בעת הלחמת רכיבים עדינים או רגישים, יישומים בעלי אמינות גבוהה או מכלולים הדורשים בקרה מדויקת על איכות מפרקי הלחמה. זהו כלי רב ערך להשגת תוצאות הלחמה מעולות בתרחישי ייצור SMT תובעניים.
