S20
I.C.T
| כַּמוּת: | |
|---|---|

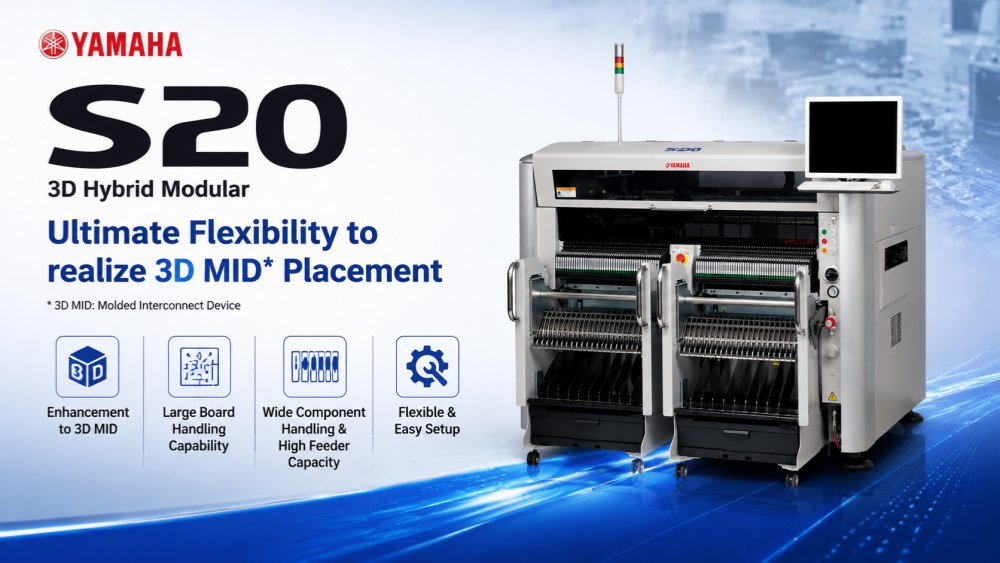

ה-Yamaha S20 היא מערכת מיקום SMT מהדור הבא המיועדת לסביבות הרכבה מהירות וגמישות של PCB. הוא בנוי להתמודד עם דרישות ייצור מורכבות תוך שמירה על דיוק יציב ואמינות לטווח ארוך. המכונה תומכת במגוון רחב של גדלי PCB וסוגי רכיבים, מה שהופך אותה למתאימה הן לייצור בנפח גבוה והן לקווי ייצור מרובי מוצרים. עם מבנה אופטימלי ומערכות בקרה חכמות, ה-S20 עוזר ליצרנים לשפר את יעילות הייצור, להפחית את זמני השבתה ולהשיג איכות פלט עקבית במפעלי אלקטרוניקה מודרניים ברחבי העולם.
ה-Yamaha S20 תוכנן להצבת רכיבים מהירה ויציבה בסביבות SMT תובעניות. הוא שומר על מהירות עקבית במהלך ריצות ייצור ארוכות תוך הבטחת דיוק גבוה עבור כל עמדת הרכבה. מערכת זו אידיאלית עבור מפעלים הדורשים תפוקה רציפה עם הפרעה מינימלית. בקרת התנועה האופטימלית והמבנה המכני שלו מפחיתים את הרטט ומשפרים את הדיוק, מה שהופך אותו למתאים הן לרכיבים קטנים והן למכלולי PCB מורכבים בייצור אלקטרוניקה מודרני.
ה-S20 תומך במגוון רחב של גדלי PCB ותצורות, מה שהופך אותו להתאמה גבוהה לדרישות ייצור שונות. בין אם מטפלים בלוחות קטנים או בפאנלים גדולים, המכונה מבטיחה העברה חלקה ומיקום יציב. גמישות זו מאפשרת ליצרנים לעבור בין סוגי מוצרים שונים ללא שינויים גדולים בהגדרות. זה שימושי במיוחד עבור סביבות ייצור בתערובת גבוהה שבהן נדרשות החלפות תכופות ויעילות הייצור חייבת להישאר יציבה.
מצויד במערכת ראייה מתקדמת, ימאהה S20 מבטיח יישור רכיבים מדויק לפני הצבתו. המערכת מזהה אוטומטית סטיות מיקום ומתקנת אותן בזמן אמת. זה משפר את דיוק המיקום ומפחית פגמים בייצור הסופי. זה גם משפר את יציבות התהליך הכוללת על ידי מזעור התערבות אנושית. מערכת הזיהוי החכמה נועדה לתמוך בדרישות ייצור דיוק גבוה בקווי ייצור SMT מודרניים.
| מִפרָט
| S10 | S20 | |
|---|---|---|

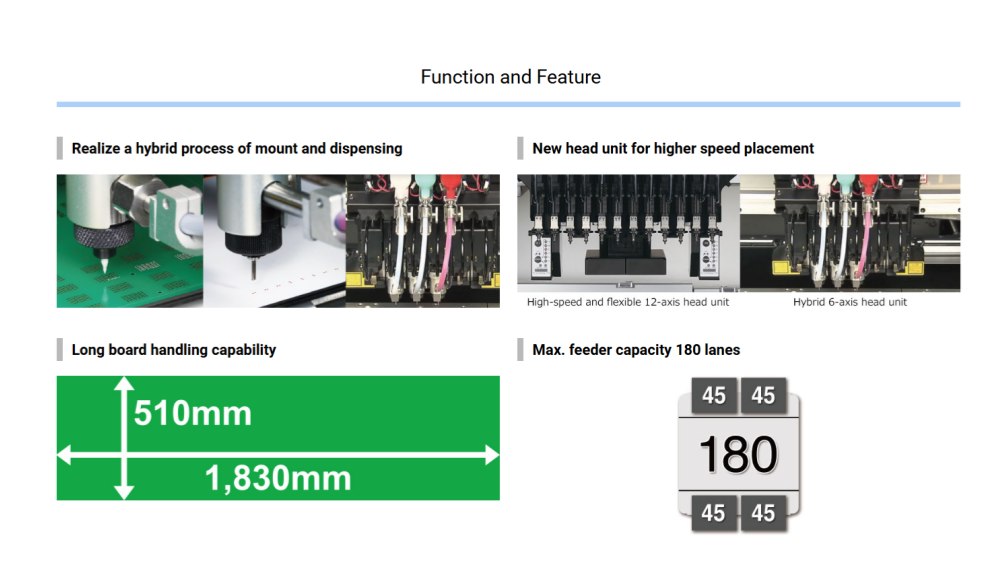

| גודל לוח (עם מאגר לא בשימוש) | מינימום L50 x W30mm עד מקסימום. L1,330 x W510mm (L955 סטנדרטי) | מינימום L50 x W30mm עד מקסימום. L1,830 x W510mm (L1,455 סטנדרטי) |
| גודל לוח (עם מאגר קלט או פלט בשימוש) | מינימום L50 x W30mm עד מקסימום. L420 x W510 מ'מ | - |
| גודל לוח (עם מאגרי קלט ופלט בשימוש) | מינימום L50 x W30mm עד מקסימום. L330 x W510 מ'מ | מינימום L50 x W30mm עד מקסימום. L540 x W510 מ'מ |
| עובי לוח | 0.4 - 4.8 מ'מ | 0.4 - 4.8 מ'מ |
| כיוון זרימת לוח מהירות | משמאל לימין (Std) | משמאל לימין (Std) |
| העברת הלוח מהירות | מקסימום 900 מ'מ/שנייה | מקסימום 900 מ'מ/שנייה |
| מיקום (12 ראשים + 2 תטא) אופ. Cond. | 0.08 שניות/צ'יפ (45,000 CPH) | 0.08 שניות/צ'יפ (45,000 CPH) |
| דיוק מיקום A (μ+3σ) | CHIP +/-0.040 מ'מ | CHIP +/-0.040 מ'מ |
| דיוק מיקום B (μ+3σ) | IC +/-0.025 מ'מ | IC +/-0.025 מ'מ |
| זווית מיקום | +/-180 מעלות | +/-180 מעלות |
| בקרת ציר Z / בקרת ציר תטא | מנוע AC סרוו | מנוע AC סרוו |
| גובה רכיב | מקסימום 30 מ'מ * 1 (רכיבים שהוצבו מראש: מקסימום 25 מ'מ) | מקסימום 30 מ'מ *1 (רכיבים שהוצבו מראש: מקסימום 25 מ'מ) |
| רכיבים ישימים | 0201 מ'מ – 120x90 מ'מ, BGA, CSP, מחבר וכו' (סטנדרטי 01005 -) | 0201 מ'מ – 120x90 מ'מ, BGA, CSP, מחבר וכו' (סטנדרטי 01005 -) |
| חבילת רכיבים | סרט 8 - 56 מ'מ (מזינים F1/F2), סרט 8 - 88 מ'מ (מזינים חשמליים F3), מקל, מגש | סרט 8 - 56 מ'מ (מזינים F1/F2), סרט 8 - 88 מ'מ (מזינים חשמליים F3), מקל, מגש |
| בדיקת חיסרון שפת | בדיקת ואקום ובדיקת ראייה | בדיקת ואקום ובדיקת ראייה |
| מסך מיקום | אנגלית, סינית, קוריאנית, יפנית | אנגלית, סינית, קוריאנית, יפנית |
| לוח | יחידת אחיזה בלוח, התייחסות קדמית, התאמת רוחב מסוע אוטומטית | יחידת אחיזה בלוח, התייחסות קדמית, התאמת רוחב מסוע אוטומטית |

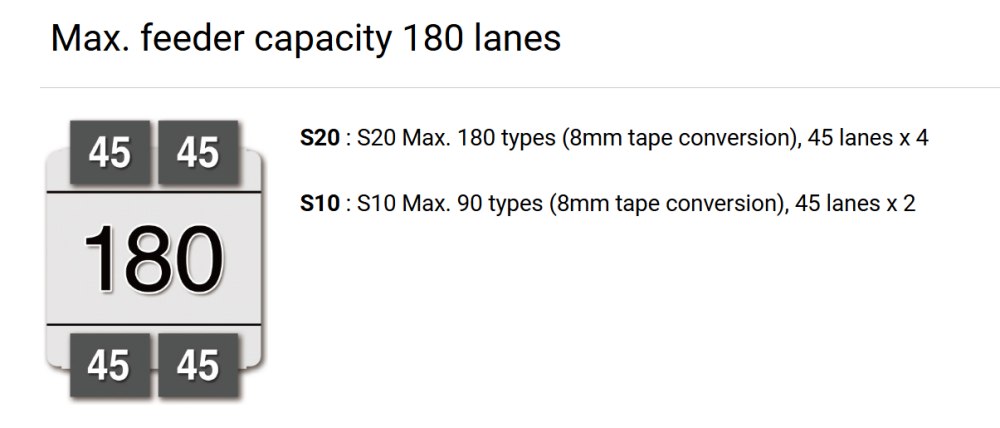

| סוגי רכיבים | מקסימום 90 סוגים (סרט 8 מ'מ), 45 נתיבים x 2 | מקסימום 180 סוגים (סרט 8 מ'מ), 45 נתיבים x 4 |
| גובה העברה | 900 +/- 20 מ'מ | 900 +/- 20 מ'מ |
| מידות מכונה, משקל | L1250xD1750xH1420mm, כ. 1,200 ק'ג | L1750xD1750xH1420 מ'מ, כ. 1,500 ק'ג |
| רשימת ציוד קו SMT
Yamaha S20 הוא חלק ממערכת אקולוגית מלאה של ייצור SMT. זה יכול לעבוד יחד עם מדפסות שבלונות, מערכות SPI, תנורי זרימה חוזרת, מכונות בדיקת AOI וציוד לטיפול ב-PCB כדי ליצור קו ייצור מלא. ICT מספקת פתרונות SMT משולבים כדי לעזור ללקוחות לבנות מפעלים יעילים עם פריסה אופטימלית וזרימת ייצור יציבה. זה מבטיח העברת חומרים חלקה, איזון ייצור משופר ויעילות כללית גבוהה יותר במפעל עבור יישומי ייצור אלקטרוניקה שונים.
| סרטון הצלחת לקוחות
ICT סיפק בהצלחה קו ייצור SMT אוטומטי מלא עבור לקוח בקזחסטן, המשמש לייצור ספקי כוח. הקו המלא כולל מעמיס SMT, מדפסת משחת הלחמה אוטומטית, תנור זרימה חוזרת, מערכת מסוע SMT ומכונת בדיקת AOI לא מקוונת.
כדי להבטיח אתחול ייצור חלק, מהנדסי ICT נסעו למפעל הלקוח כדי לספק התקנה באתר, איתור באגים והדרכה. הצוות עבד בצמוד למפעילים כדי לוודא שכל קו ה-SMT יוכל לפעול ביציבות וביעילות כבר מניסוי הייצור הראשון.
לאחר הפעלת המערכת, הלקוח אישר פעולה יציבה והביע שביעות רצון גבוהה הן מביצועי הציוד והן מאיכות השירות. הם העריכו במיוחד את התמיכה המקצועית של מהנדסי ICT במהלך תהליך ההתקנה המלא.
