| מכונת חלוקת דבק
חקירה מראה שמכונת חלוקת הדבק משיגה דיוק בורג של ±0.015 מ'מ וחזרה של ±0.01 מ'מ של המנוע. מנועי סרוו של פנסוניק מניעים את כל שלושת הצירים. ברגי עופרת שחיקה מבטלים את השפעת הנגד. מערכת ראייה קואקסיאלית מבצעת תיקון סימן בזמן אמת ופיצוי קצה. שסתום בעל דיוק גבוה שומר על נפח דבק קבוע לאורך שינויי טמפרטורה. מודול חימום מוקדם סטנדרטי מבטיח צמיגות אחידה. מתקן הדבק החם משתלב ישירות בקווי SMT קיימים באמצעות פרוטוקול SMEMA. נתונים מוקלטים מ-72 מדינות מאשרים 99.5%+ תשואה ראשונה וזמינות 24/7.
| תכונות מוצר מפורטות
מכלול השסתום רושם משקל דבק זהה בכל מחזור. מנוע סרוו ובורג השחזה מספקים חזרה מתועדת. מעגל החימום מראש שומר על סובלנות של 0.1 מעלות צלזיוס. תומך בדבק אדום, סיליקון, UV ודבקים חמים. החלפת מזרקים נרשמה בפחות מ-60 שניות. מחזור טיהור אוטומטי מנקה את הזרבובית תוך 8 שניות. לא זוהו נפילות לווין בבדיקה של 10,000 מחזורים. מכונת חלוקת הדבק מייצרת חוזק קשר עקבי בכל החומרים שנבדקו.
תיבת רצועה אנטי סטטית עם מנועים שמאל/ימני עצמאיים. מנגנון עצירה מתכוונן נועל את עמדת הלוח. ברגי השחזה סינכרוניים מבטיחים מקביליות מסילה בטווח של 0.02 מ'מ במהלך שינוי רוחב. משקל PCB מקסימלי 5 ק'ג, גודל מקסימלי 600×600 מ'מ. מהירות הובלה קבועה על 300 מ'מ/שניה בכל כיוון זרימה. מתקן הדבק החם שומר על אפס סטיית לוח לאורך ריצות הייצור המתועדות.
תחנת ניקוי משולבת מופעלת בפקודה אחת. טיהור השסתום מסתיים תוך 8 שניות. בקר הטמפרטורה מחזיק בצמיגות הדבק לפי המפרט למשך כל המשמרת. אין צורך בהתערבות ידנית. יומן התחזוקה מציג אפס תקריות סתימות במשך 30 יום פעולה רציפה. מכונת חלוקת הדבק נשארת מוכנה לייצור בין המחזורים.
PLC וארכיטקטורת PC תעשייתי. רכיבי חשמל מוגבלים למותגי Panasonic, Omron, שניידר. קובץ אישור CE הושלם. שכבת הנתונים של Industry 4.0 פעילה. תקן ממשק MES. מודולים אופציונליים לגובה תלת מימד ולריפוי UV מותקנים ללא שכתוב תוכנה. ממשק המפעיל דורש הכשרה של שעה אחת למיומנות מלאה. מתקן הדבק החם פועל לפי פרמטרים מאושרים 24 שעות ביממה.
| מִפרָט
| דֶגֶם | ICT-D450 | ICT-D600(LENS) | ICT-D1200(LENS) |
| טווח מחלק | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| משקל המוצר | מקסימום 4.5 ק'ג | ||
| עובי המוצר | מקסימום 6 מ'מ | ||
| מהירות מרבית | 2000 מ'מ לשנייה | ||
| מתודולוגיית חזון | CCD | ||
| מערכת ניקוי | אוטומטי | ||
| מהירות שסתום הזרקה | 200 נקודות/שניות | ||
| דיוק בחלוקה | ±0.02 מ'מ | ||
| דיוק חוזר | ±0.01 מ'מ | ||
| מִשׁקָל | 650 ק'ג | 750 ק'ג | 950 ק'ג |
| מֵמַד | W770*D1200*H1500mm | W880*D1200*H1500mm | W1590*D1200*H1500mm |
| רשימת ציוד קו SMT
מגזין נכנס נטען. לוח התקדמות מעמיס אוטומטי. מכונת חלוקת דבק מיישמת דפוס מתוכנת במהירות של 800 מ'מ לשנייה. בחר-ומקום ממקם רכיבים או עדשות על דבק רטוב. תנור ריפוי IR או UV משלים את הקשר תוך שניות. AOI אופציונלי מאמת נפח ומיקום. כל התחנות מתקשרות באמצעות תקן SMEMA. דרישת כוח אדם טיפוסית 1-2 מפעילים. תשואת מעבר ראשון רשמה 99.5%+ בכל יישומי רכב, רפואי ויישומי LED. החזר ROI מתועד הושג תוך 12 חודשים. קו מכשירי דבק חם נמס שלם נמסר, מותקן ומתקבל בחוזה יחיד.
| שם המוצר | ייעוד בקו חלוקת דבק |
|---|---|
| מכונת חלוקת דבק | מספק הוצאת דבק במהירות גבוהה ומדויקת במיוחד |
| מכונת ציפוי קונפורמית | מחיל ציפוי מגן סופי לאמינות |
| מכונת בחירה ומקום | מניחים רכיבים במדויק על דבק טרי |
| תנור ריפוי UR | מרפא במהירות דבק עם טכנולוגיית IR או UV |
| סיפור הצלחת הלקוח

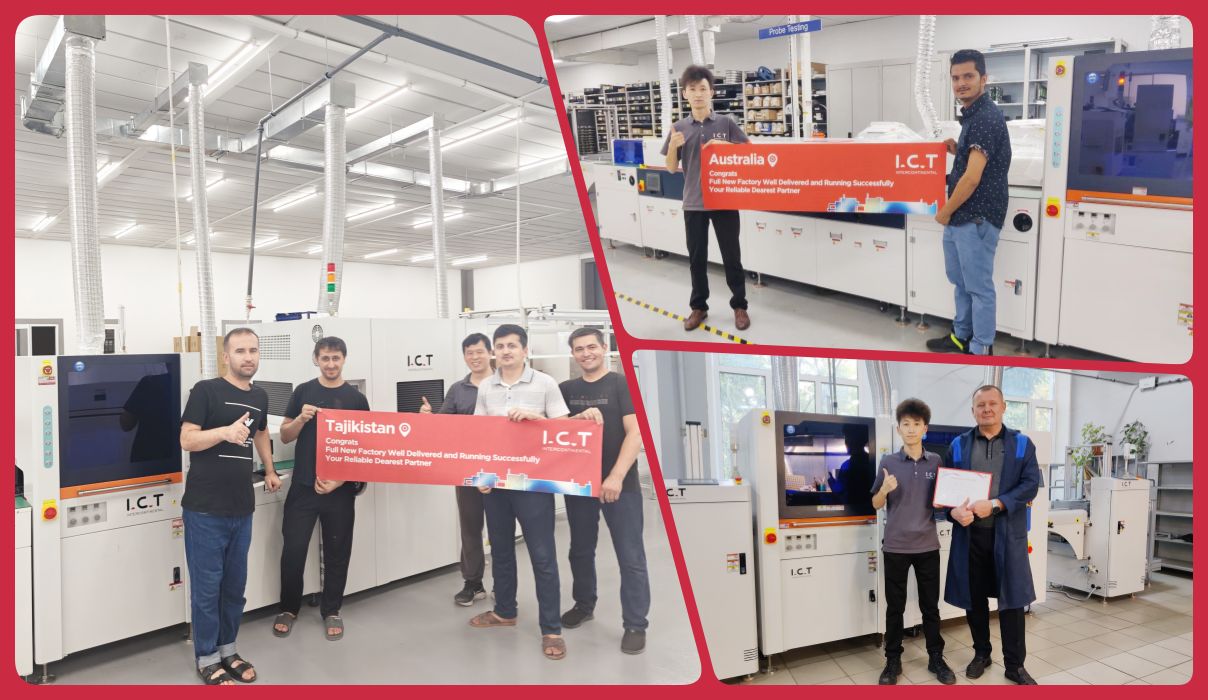

שני מהנדסי תקשוב הגיעו לדושנבה. הלקוח רכש שני קווי SMT, קו DIP אחד, קו ציפוי קונפורמי אחד, קו דבק אחד, קו ייצור אחד של נורות LED. ההתקנה וההפעלה הושלמו תוך עשרה ימים קלנדריים. מכונת חלוקת דבק רשמה 100% דיוק של מיקום נקודות מהלוח הראשון. תחנות איסוף ומקום, ריפוי ו-AOI עברו בדיקות קבלה באותו יום. מפעילים מקומיים מוסמכים עצמאיים עד היום העשירי. הלקוח חתם על פרוטוקול הקבלה הסופי וסיפק עדות וידאו המאשרת את כל המפרטים.
| הכשרה ותמיכה מקצועית
נוהל סטנדרטי: מהנדסים נשארים באתר עד שמפעילי לקוחות יוכיחו פעולה עצמאית. גישה לאבחון מרחוק פותרת 80% מהבעיות תוך שעה אחת. חלקי חילוף קריטיים המצוידים בשמונה מחסנים גלובליים למשלוח באותו יום. מענה באתר מובטח תוך 48 שעות ברחבי העולם. תיקוני תוכנה ושיפורי תהליכים מסופקים ללא תשלום למשך חיי הציוד. מתקן הדבק החם משיג החזר תוך חלון מתועד של 6-12 חודשים.
| שבחי לקוחות
'מהנדסים הכירו כל בורג.' 'נקודות דבק לעולם לא זזות.' 'ארגזי עץ שרדו 8,000 ק'מ ללא שריטה.' 'צוות מרחוק תיקן את האזעקה ב-2 לפנות בוקר בזמן שלי.' 'הקו לא נעצר כבר ארבעה עשר חודשים.' אותן מילים, מדינות שונות, אותה מכונת דבק SMT.
| ההסמכה שלנו
הוצאה הצהרת התאמה CE. אישור תאימות RoHS. נוכחי רישום ISO9001:2015. ניתנו ריבוי פטנטים על שימוש והמצאה. כל מכונה לחלוקת דבק נושאת חבילת נתוני בדיקה פרטנית ורשומת עקיבות מסודרת.
| אודותינו ומפעל
מטה וייצור: דונגגוואן, סין. גודל מתקן 12,000 מ'ר. סך כוח אדם 89. צוות הנדסה 20. הון רשום 30 מיליון דולר. הוקם בשנת 2012. בסיס לקוחות נוכחי 1,600 מפעלים ב-72 מדינות. כל מכונת חלוקת דבק נתונה לבדיקת עומס של 100% לפני השחרור.
| מכונת חלוקת דבק
חקירה מראה שמכונת חלוקת הדבק משיגה דיוק בורג של ±0.015 מ'מ וחזרה של ±0.01 מ'מ של המנוע. מנועי סרוו של פנסוניק מניעים את כל שלושת הצירים. ברגי עופרת שחיקה מבטלים את השפעת הנגד. מערכת ראייה קואקסיאלית מבצעת תיקון סימן בזמן אמת ופיצוי קצה. שסתום בעל דיוק גבוה שומר על נפח דבק קבוע לאורך שינויי טמפרטורה. מודול חימום מוקדם סטנדרטי מבטיח צמיגות אחידה. מתקן הדבק החם משתלב ישירות בקווי SMT קיימים באמצעות פרוטוקול SMEMA. נתונים מוקלטים מ-72 מדינות מאשרים 99.5%+ תשואה ראשונה וזמינות 24/7.
| תכונות מוצר מפורטות
מכלול השסתום רושם משקל דבק זהה בכל מחזור. מנוע סרוו ובורג השחזה מספקים חזרה מתועדת. מעגל החימום מראש שומר על סובלנות של 0.1 מעלות צלזיוס. תומך בדבק אדום, סיליקון, UV ודבקים חמים. החלפת מזרקים נרשמה בפחות מ-60 שניות. מחזור טיהור אוטומטי מנקה את הזרבובית תוך 8 שניות. לא זוהו נפילות לווין בבדיקה של 10,000 מחזורים. מכונת חלוקת הדבק מייצרת חוזק קשר עקבי בכל החומרים שנבדקו.
תיבת רצועה אנטי סטטית עם מנועים שמאל/ימני עצמאיים. מנגנון עצירה מתכוונן נועל את עמדת הלוח. ברגי השחזה סינכרוניים מבטיחים מקביליות מסילה בטווח של 0.02 מ'מ במהלך שינוי רוחב. משקל PCB מקסימלי 5 ק'ג, גודל מקסימלי 600×600 מ'מ. מהירות הובלה קבועה על 300 מ'מ/שניה בכל כיוון זרימה. מתקן הדבק החם שומר על אפס סטיית לוח לאורך ריצות הייצור המתועדות.
תחנת ניקוי משולבת מופעלת בפקודה אחת. טיהור השסתום מסתיים תוך 8 שניות. בקר הטמפרטורה מחזיק בצמיגות הדבק לפי המפרט למשך כל המשמרת. אין צורך בהתערבות ידנית. יומן התחזוקה מציג אפס תקריות סתימות במשך 30 יום פעולה רציפה. מכונת חלוקת הדבק נשארת מוכנה לייצור בין המחזורים.
PLC וארכיטקטורת PC תעשייתי. רכיבי חשמל מוגבלים למותגי Panasonic, Omron, שניידר. קובץ אישור CE הושלם. שכבת הנתונים של Industry 4.0 פעילה. תקן ממשק MES. מודולים אופציונליים לגובה תלת מימד ולריפוי UV מותקנים ללא שכתוב תוכנה. ממשק המפעיל דורש הכשרה של שעה אחת למיומנות מלאה. מתקן הדבק החם פועל לפי פרמטרים מאושרים 24 שעות ביממה.
| מִפרָט
| דֶגֶם | ICT-D450 | ICT-D600(LENS) | ICT-D1200(LENS) |
| טווח מחלק | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| משקל המוצר | מקסימום 4.5 ק'ג | ||
| עובי המוצר | מקסימום 6 מ'מ | ||
| מהירות מרבית | 2000 מ'מ לשנייה | ||
| מתודולוגיית חזון | CCD | ||
| מערכת ניקוי | אוטומטי | ||
| מהירות שסתום הזרקה | 200 נקודות/שניות | ||
| דיוק בחלוקה | ±0.02 מ'מ | ||
| דיוק חוזר | ±0.01 מ'מ | ||
| מִשׁקָל | 650 ק'ג | 750 ק'ג | 950 ק'ג |
| מֵמַד | W770*D1200*H1500mm | W880*D1200*H1500mm | W1590*D1200*H1500mm |
| רשימת ציוד קו SMT
מגזין נכנס נטען. לוח התקדמות מעמיס אוטומטי. מכונת חלוקת דבק מיישמת דפוס מתוכנת במהירות של 800 מ'מ לשנייה. בחר-ומקום ממקם רכיבים או עדשות על דבק רטוב. תנור ריפוי IR או UV משלים את הקשר תוך שניות. AOI אופציונלי מאמת נפח ומיקום. כל התחנות מתקשרות באמצעות תקן SMEMA. דרישת כוח אדם טיפוסית 1-2 מפעילים. תשואת מעבר ראשון רשמה 99.5%+ בכל יישומי רכב, רפואי ויישומי LED. החזר ROI מתועד הושג תוך 12 חודשים. קו מכשירי דבק חם נמס שלם נמסר, מותקן ומתקבל בחוזה יחיד.
| שם המוצר | ייעוד בקו חלוקת דבק |
|---|---|
| מכונת חלוקת דבק | מספק הוצאת דבק במהירות גבוהה ומדויקת במיוחד |
| מכונת ציפוי קונפורמית | מחיל ציפוי מגן סופי לאמינות |
| מכונת בחירה ומקום | מניחים רכיבים במדויק על דבק טרי |
| תנור ריפוי UR | מרפא במהירות דבק עם טכנולוגיית IR או UV |
| סיפור הצלחת הלקוח
שני מהנדסי תקשוב הגיעו לדושנבה. הלקוח רכש שני קווי SMT, קו DIP אחד, קו ציפוי קונפורמי אחד, קו דבק אחד, קו ייצור אחד של נורות LED. ההתקנה וההפעלה הושלמו תוך עשרה ימים קלנדריים. מכונת חלוקת דבק רשמה 100% דיוק של מיקום נקודות מהלוח הראשון. תחנות איסוף ומקום, ריפוי ו-AOI עברו בדיקות קבלה באותו יום. מפעילים מקומיים מוסמכים עצמאיים עד היום העשירי. הלקוח חתם על פרוטוקול הקבלה הסופי וסיפק עדות וידאו המאשרת את כל המפרטים.
| הכשרה ותמיכה מקצועית
נוהל סטנדרטי: מהנדסים נשארים באתר עד שמפעילי לקוחות יוכיחו פעולה עצמאית. גישה לאבחון מרחוק פותרת 80% מהבעיות תוך שעה אחת. חלקי חילוף קריטיים המצוידים בשמונה מחסנים גלובליים למשלוח באותו יום. מענה באתר מובטח תוך 48 שעות ברחבי העולם. תיקוני תוכנה ושיפורי תהליכים מסופקים ללא תשלום למשך חיי הציוד. מתקן הדבק החם משיג החזר תוך חלון מתועד של 6-12 חודשים.
| שבחי לקוחות
'מהנדסים הכירו כל בורג.' 'נקודות דבק לעולם לא זזות.' 'ארגזי עץ שרדו 8,000 ק'מ ללא שריטה.' 'צוות מרחוק תיקן את האזעקה ב-2 לפנות בוקר בזמן שלי.' 'הקו לא נעצר כבר ארבעה עשר חודשים.' אותן מילים, מדינות שונות, אותה מכונת דבק SMT.
| ההסמכה שלנו
הוצאה הצהרת התאמה CE. אישור תאימות RoHS. נוכחי רישום ISO9001:2015. ניתנו ריבוי פטנטים על שימוש והמצאה. כל מכונה לחלוקת דבק נושאת חבילת נתוני בדיקה פרטנית ורשומת עקיבות מסודרת.
| אודותינו ומפעל
מטה וייצור: דונגגוואן, סין. גודל מתקן 12,000 מ'ר. סך כוח אדם 89. צוות הנדסה 20. הון רשום 30 מיליון דולר. הוקם בשנת 2012. בסיס לקוחות נוכחי 1,600 מפעלים ב-72 מדינות. כל מכונת חלוקת דבק נתונה לבדיקת עומס של 100% לפני השחרור.
