NXTR
FUJI
| כַּמוּת: | |
|---|---|

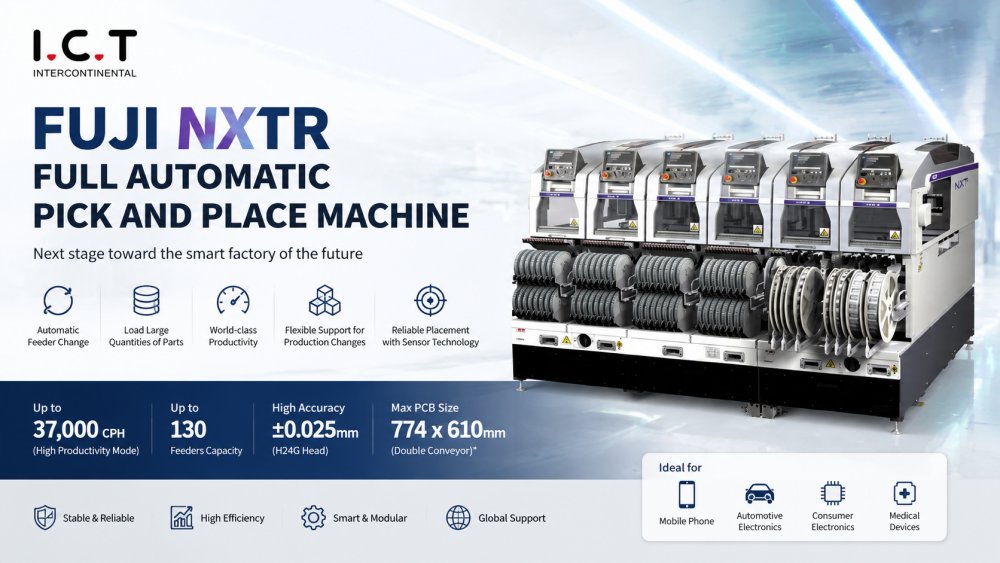

| פלטפורמת NXTR Smart SMT
סדרת FUJI Pick and Place Machine NXTR היא פתרון מיקום SMT מהדור הבא המיועד למפעלים חכמים וייצור אלקטרוניקה בנפח גבוה. הוא כולל מבנה מודולרי המאפשר תצורת קו גמישה המבוססת על צרכי ייצור שונים. מערכת זו נמצאת בשימוש נרחב בטלפונים ניידים, מוצרי אלקטרוניקה, אלקטרוניקה לרכב והרכבת PCB בצפיפות גבוהה.
בתור מכשיר ליבה של FUJI SMT Pick and Place, הוא מספק מיקום רכיבים במהירות גבוהה ובדיוק גבוה עם בקרה מתקדמת מבוססת חיישנים וניהול מזין חכם. משולב בקו ייצור SMT מלא, הוא עובד יחד עם מדפסות, מערכות SPI, תנורי זרימה חוזרת ומערכות בדיקת AOI. ICT מספקת התקנה מלאה, הדרכה ותמיכה טכנית גלובלית כדי להבטיח ייצור יציב והתגברות מהירה.
| תכונות המוצר
ה-FUJI Pick and Place Machine NXTR בנוי עם ארכיטקטורה מודולרית המאפשרת תצורת קו SMT גמישה. יצרנים יכולים בקלות להרחיב או להתאים את כושר הייצור בהתאם לביקוש למוצר. מבנה זה מקטין את זמן ההשבתה ומשפר את יכולת ההרחבה של המפעל. כל מודול עובד באופן עצמאי אך משתלב בצורה חלקה בקו הייצור המלא של SMT. זה הופך אותו למתאים למפעלים חכמים הדורשים הסתגלות מהירה ויעילות גבוהה בסביבות ייצור אלקטרוניקה מודרניות.
ה-FUJI SMT Pick and Place Machine משתמש במערכת מתקדמת להחלפת הזנה אוטומטית המפחיתה משמעותית את ההתערבות הידנית. זה מאפשר ייצור רציף על ידי צמצום זמן המעבר בין דגמי מוצרים שונים. המערכת יכולה להתמודד עם עד 130 מזיני סרטים, התומכים בסביבות ייצור במיקס גבוה. תכונה זו משפרת את הפרודוקטיביות ומפחיתה את עומס העבודה של המפעיל. זה מבטיח אספקת חומרים יציבה ומסייע לשמור על ביצועי ייצור SMT עקביים לאורך מחזורי ייצור ארוכים.
מכונת הבחירה והמקום האוטומטית מספקת ביצועים מהירים במיוחד, ומגיעה עד ל-37,000 קמ'ש במצב פרודוקטיביות גבוהה. סוגי ראשים שונים כגון H24G, H08M ו-H02F מספקים כושר ייצור גמיש עבור גדלי רכיבים שונים. יכולת מהירות גבוהה זו הופכת אותו לאידיאלי עבור הרכבת PCB טלפונים ניידים וייצור אלקטרוניקה בקנה מידה גדול. הוא שומר על דיוק יציב גם בהפעלה רציפה, ומבטיח תפוקה גבוהה עם שיעורי פגמים נמוכים.
מכונת FUJI SMT משלבת טכנולוגיית חיישנים מתקדמת לניטור מיקום בזמן אמת. מאיסוף רכיבים ועד למיקום, כל שלב נבדק כדי להבטיח דיוק ויציבות. המערכת תומכת במיקום דיוק גבוה עם דיוק של ±0.025 מ'מ במצבים אופטימליים. זה מפחית שגיאות מיקום ומשפר את תפוקת המוצר. זה חשוב במיוחד עבור עיצובי PCB בצפיפות גבוהה המשמשים בסמארטפונים מודרניים ובמכשירים אלקטרוניים מתקדמים.
מערכת NXTR תומכת במגוון רחב של גדלי רכיבים, החל משבבים קטנים במיוחד ועד לרכיבים גדולים יותר של IC ורמת לוח. תצורות ראש שונות מאפשרות ייצור אופטימלי עבור סוגי מוצרים מעורבים. גמישות זו הופכת אותו למתאים למפעלי EMS עם שינויים תכופים במוצר. זה מבטיח ביצועים יציבים על פני דרישות ייצור שונות תוך שמירה על מהירות ודיוק גבוהים, מה שהופך אותו לפתרון חזק עבור סביבות ייצור דינמיות.
| מִפרָט
מפרט בסיסי | |
גודל PCB (LXW) | 48 על 48 מ'מ עד 774 על 610 מ'מ (מסוע כפול)* |
קיבולת מזין | עד 130 (סרט 8 מ'מ) |
דיוק מיקום | H24G: +/-0.025 מ'מ (מצב סטנדרטי) / +/-0.038 מ'מ (מצב עדיפות פרודוקטיביות, בפיתוח) (3sigma) cpk≥1.00 |
מידות המכונה | L: 1280 מ'מ, רוחב: 2656 מ'מ, H: 1556 מ'מ |
הנחת ראשים | |||||
H24G | H08M | H02F | H01 | שֶׁל | |
כמות זרבובית | 24 | 8 | 2 | 1 | 1 |
תפוקה (cph) | 37,000 cph (מצב עדיפות פרודוקטיביות, בפיתוח) | 13000 | 7300 | 4200 | 3000 |
גודל חלק (מ'מ) | 03015 מ'מ עד 5 x 5 | 0603 (0201')to45 x 45 | 1608 (0603') עד 74 x 74 (32 x 180) | 1608 (0603') עד 74 x 74 (32 x 180) | |
בדיקת נוכחות חלקית | ○ | ○ (H08MQ) | ○ | x | |
אספקת חלקים סֶרֶט | ○ | ○ | ○ | ○ | |
מַקֵל | x | ○ | ○ | ○ | |
מַגָשׁ | x | ○ | ○ | ○ | |
DynaHead(DX) | ||||
כמות זרבובית | 12 | 4 | 1 | |
תפוקה (cph) | פונקציית נוכחות של 27,000 | 12000 | 5800 | |
גודל חלק (מ'מ) | 0402 (01005') עד 12.5 מ'מ באלכסון ו-Y הוא 7.5 מ'מ או פחות | 1608 (0603') עד 15 x 15 | 1608 (0603') עד 74 x 74 (32 x 100) | |
דיוק מיקום | +/-0.038 (+/-0.050) מ'מ (3σ) cpk≥1.00 | +/-0.040 מ'מ (3σ) cpk≥1.00 | +/-0.030 מ'מ (3σ) cpk≥1.00 | |
בדיקת נוכחות חלקית | o | x | o | |
אספקת חלקים | סֶרֶט | o | o | o |
מַקֵל | x | o | o | |
מַגָשׁ | x | o | o | |
*צור קשר עם ICT לתנאי הפעלה ספציפיים ומפרטים מפורטים.
| רשימת ציוד קו SMT
פס הייצור SMT שלנו כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
מכונת פיק והמקום של FUJI היא חלק ממערכת אקולוגית מלאה של ייצור SMT. זה עובד בצורה חלקה עם מדפסות משחת הלחמה, מערכות בדיקת SPI, תנורי זרימה חוזרת, מכונות בדיקת AOI וציוד לטיפול ב-PCB. אינטגרציה זו מבטיחה תהליך ייצור אוטומטי לחלוטין מהעמסת PCB ועד לבדיקה סופית. ICT מספקת פתרונות SMT סוהר המסייעים למפעלים לבנות קווי ייצור יעילים, יציבים וחכמים לייצור אלקטרוניקה גלובלי.
| סרטון הצלחת לקוחות
ICT סיפק בהצלחה פרויקט התקנה והדרכה מלא של קו ייצור SMT באלג'יריה לייצור טלפונים ניידים. המערכת כוללת מעמיס SMT, מדפסת שבלונות ICT-4034, מערכת SPI, פתרון FUJI Pick and Place Machine, תנור זרימה חוזרת של Lyra 733, מערכת בדיקת AOI וציוד לטיפול ב-PCB.
במהלך חודש אחד של תמיכה באתר, המהנדסים שלנו השלימו התקנה, איתור באגים והכשרת מפעילים. מכונת הבחירה והמקום של FUJI SMT מילאה תפקיד מפתח בהשגת ייצור מהיר ויציב עם דיוק עקבי. הלקוח החל בהצלחה בייצור המוני וסיפק משוב חיובי על יציבות הציוד ותמיכה טכנית ICT.
| תמיכה בשירות והדרכה
ICT מספקת תמיכה טכנית גלובלית מלאה עבור קווי ייצור SMT, כולל התקנה, תכנות, איתור באגים והדרכת מפעילים. המהנדסים שלנו תומכים בלקוחות באתר ובאינטרנט, ומבטיחים הפעלה מהירה של ייצור ותפעול יציב. ההדרכה מכסה תפעול מכונה, תחזוקה ואופטימיזציה של ייצור. זה עוזר ללקוחות לשלוט במהירות ב-FUJI Pick and Place Machine ולהשיג ייצור SMT יעיל עם זמן השבתה מופחת ושיפור הפרודוקטיביות.
| שבחי לקוחות
לקוחות מזהים מאוד את הביצועים של מכונת ה-FUJI Pick and Place על יציבותה ויכולת הייצור המהירה שלה. הם מעריכים את ההתקנה וההכשרה המקצועית שמספקים מהנדסי ICT. מערכת ההזנה החכמה ובקרת המיקום המדויקת מודגשים לעתים קרובות כיתרונות מרכזיים. הלקוחות מעריכים גם את שירות התגובה המהיר שלנו, האריזה הבטוחה ותמיכה במשלוח גלובלי אמין, המבטיחים ביצוע חלק של הפרויקט מהמסירה לייצור.
| ההסמכה שלנו
ציוד ICT תואם לתקנים גלובליים לרבות CE, RoHS, ISO9001 וטכנולוגיות פטנט מרובות. הסמכות אלו מבטיחות בטיחות, אמינות וביצועים יציבים בסביבות תעשייתיות. כל מערכת FUJI SMT Pick and Place Machine נבדקת בקפדנות לפני המסירה. תהליך בקרת האיכות שלנו מבטיח ביצועים עקביים ואמינות לטווח ארוך עבור יישומי ייצור SMT גלובליים.
| על ICT ומפעל
ICT היא ספקית פתרונות SMT מובילה עם למעלה מ-20 שנות ניסיון בייצור ציוד אלקטרוניקה. שירתנו יותר מ-1,700 לקוחות ב-80+ מדינות ברחבי העולם. החברה שלנו משלבת מו'פ, ייצור, מכירות ושירות טכני כדי לספק פתרונות מלאים של מפעל SMT. עם יכולת הנדסית חזקה ובקרת איכות קפדנית, אנו עוזרים ללקוחות לבנות מפעלי SMT יעילים, חכמים וניתנים להרחבה מההתחלה ועד הייצור ההמוני.
